Herzlich willkommen bei

Suzi Janis Baubericht

Also los geht's Freunde



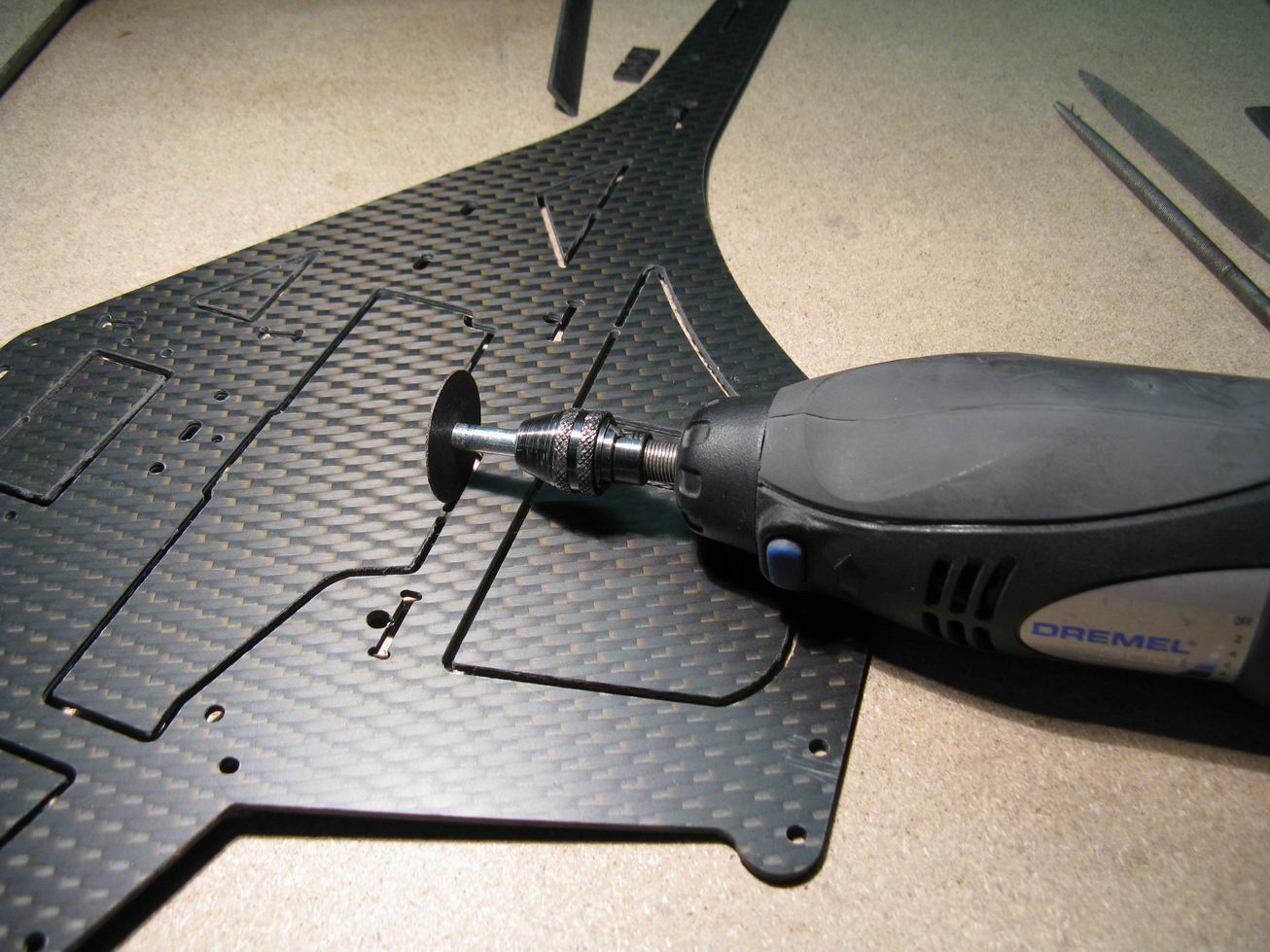

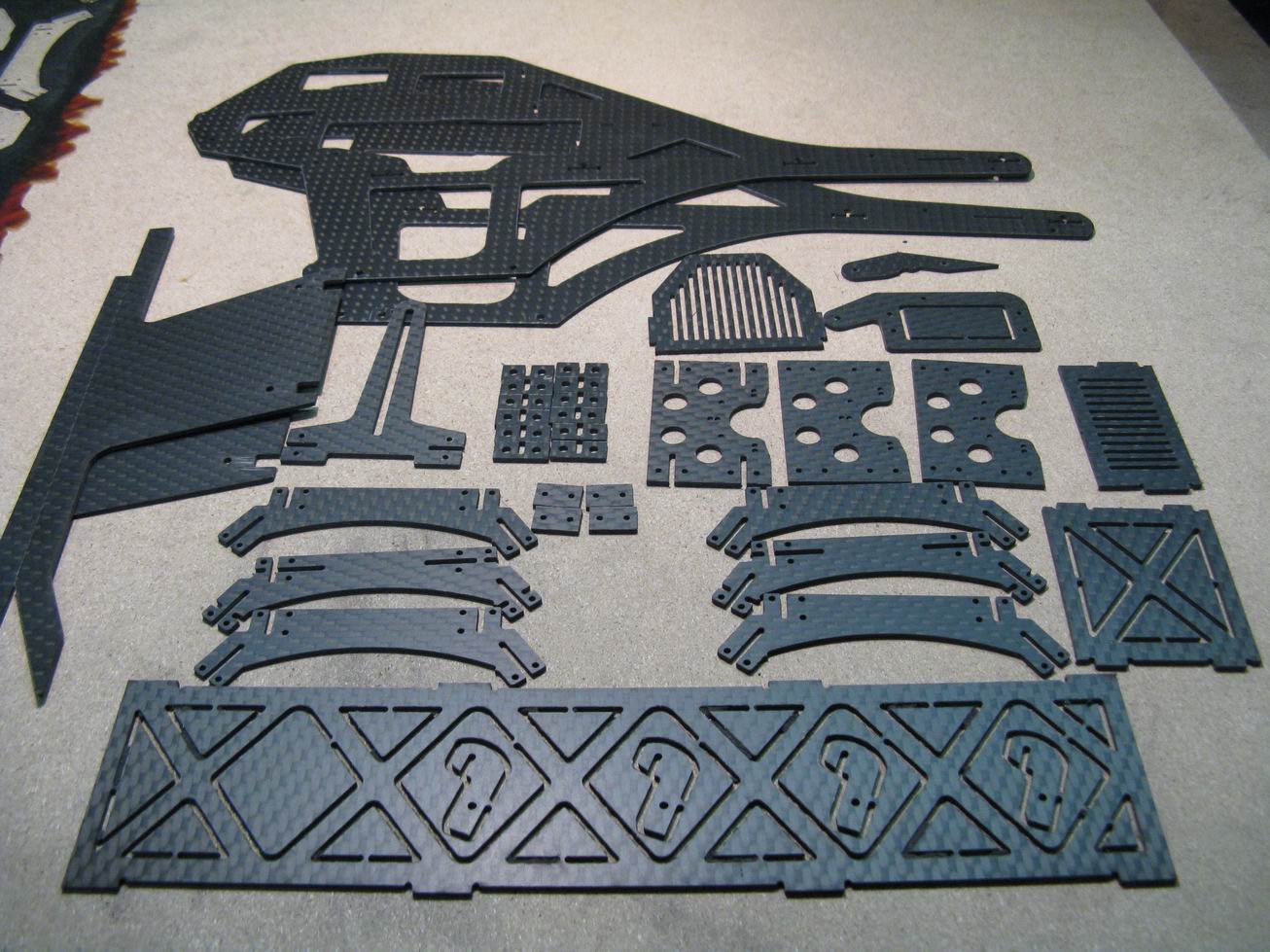

Zuerst werden mal die Plättchen rausgetrennt

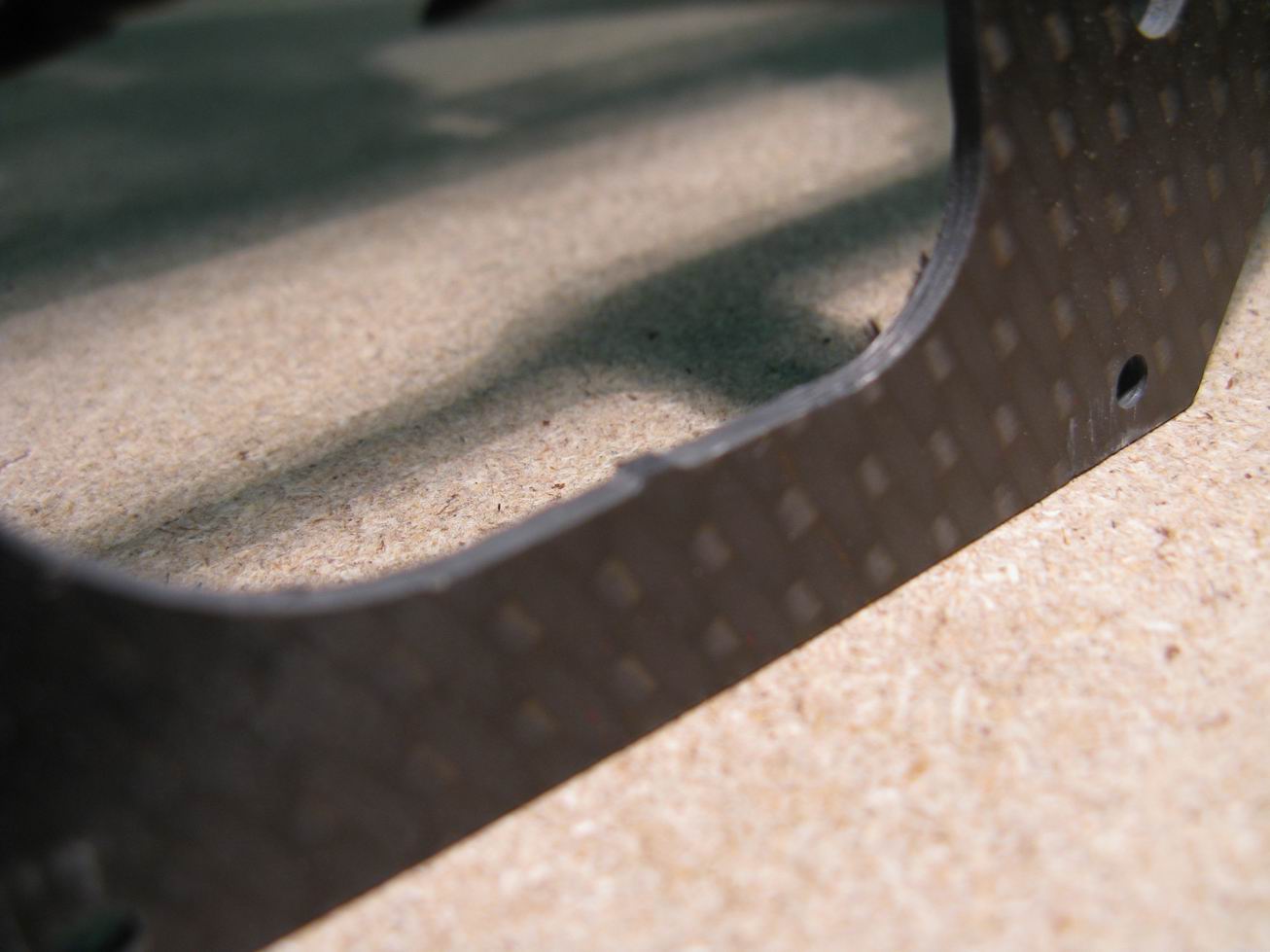

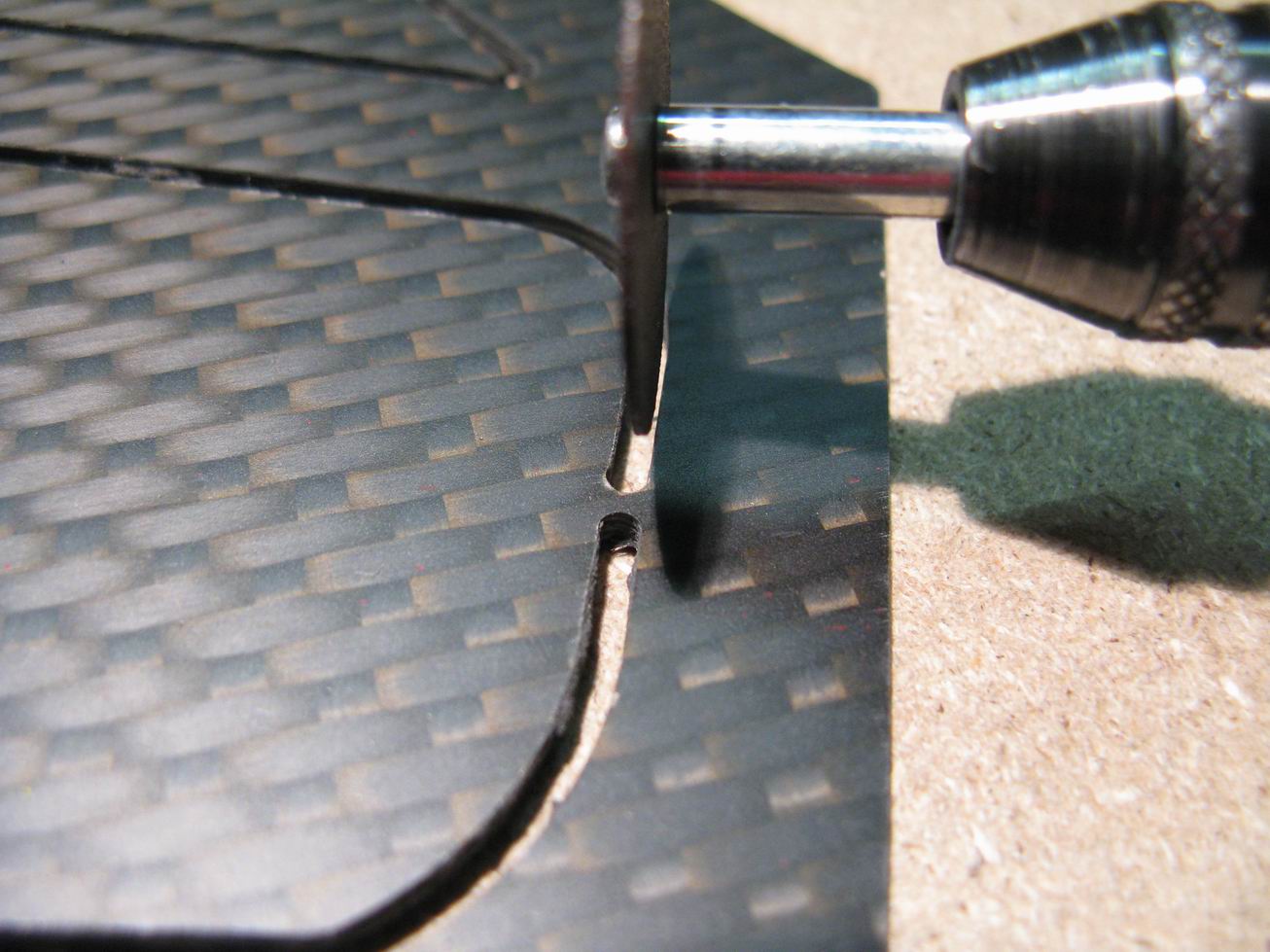

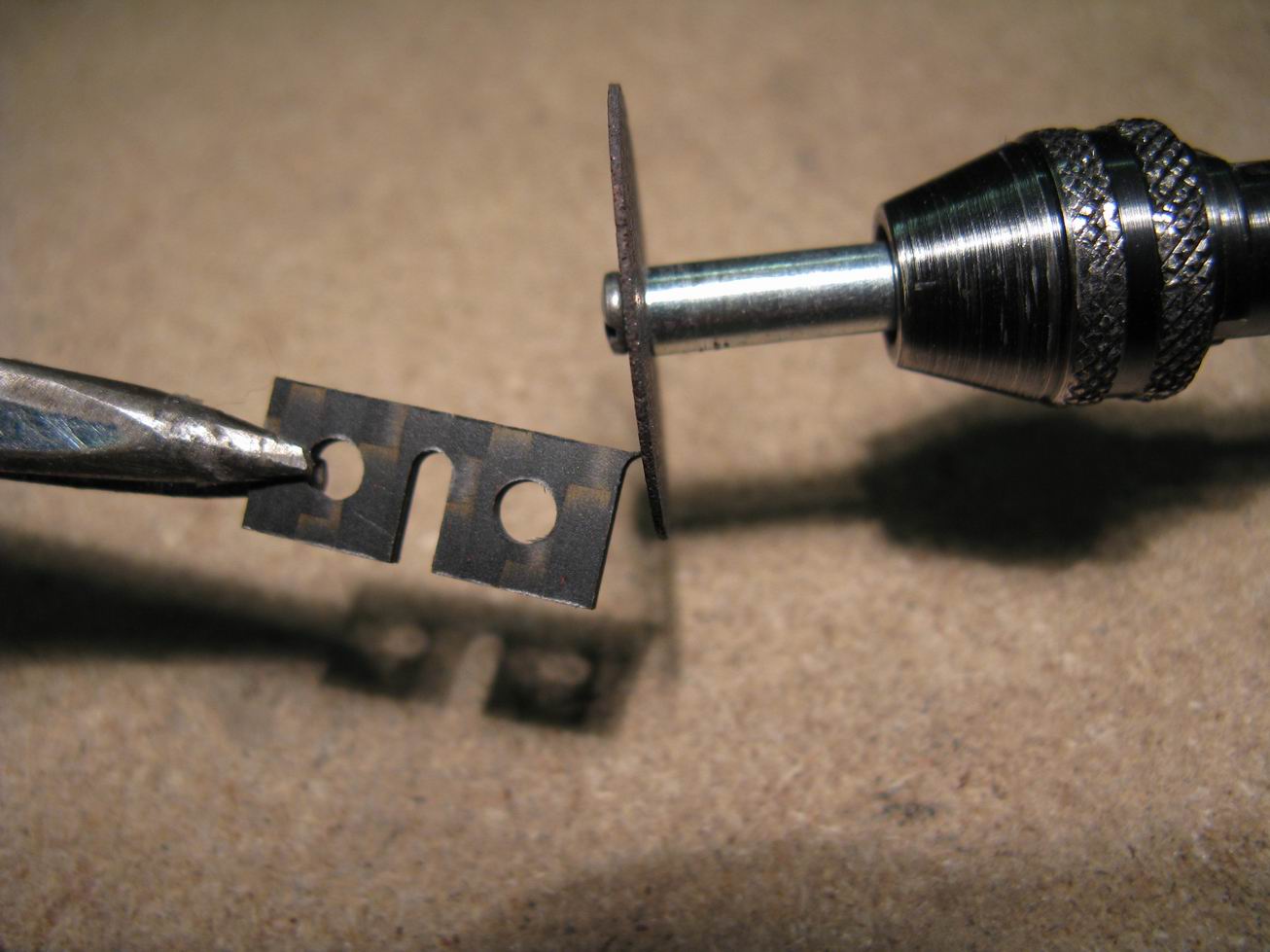

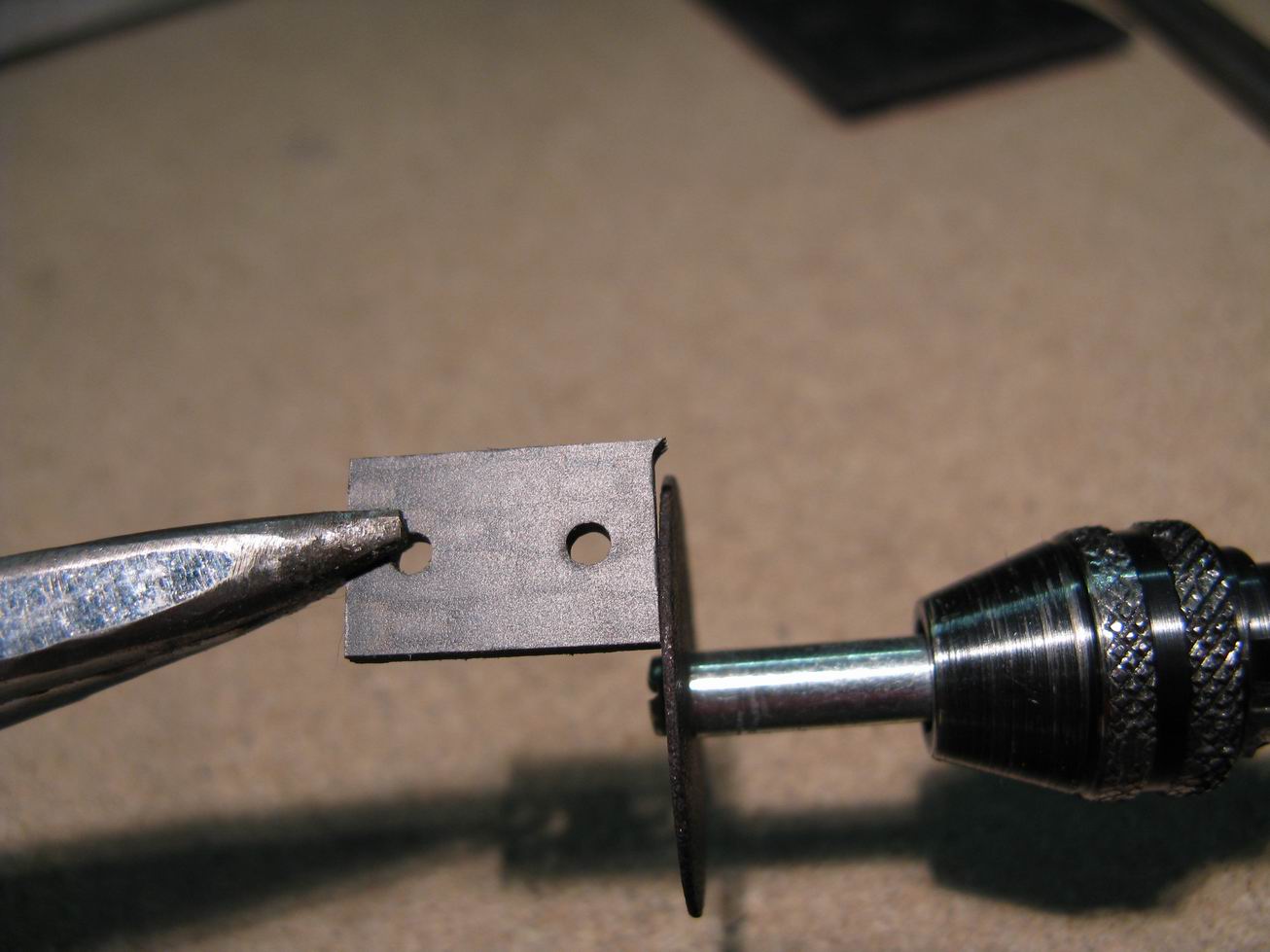

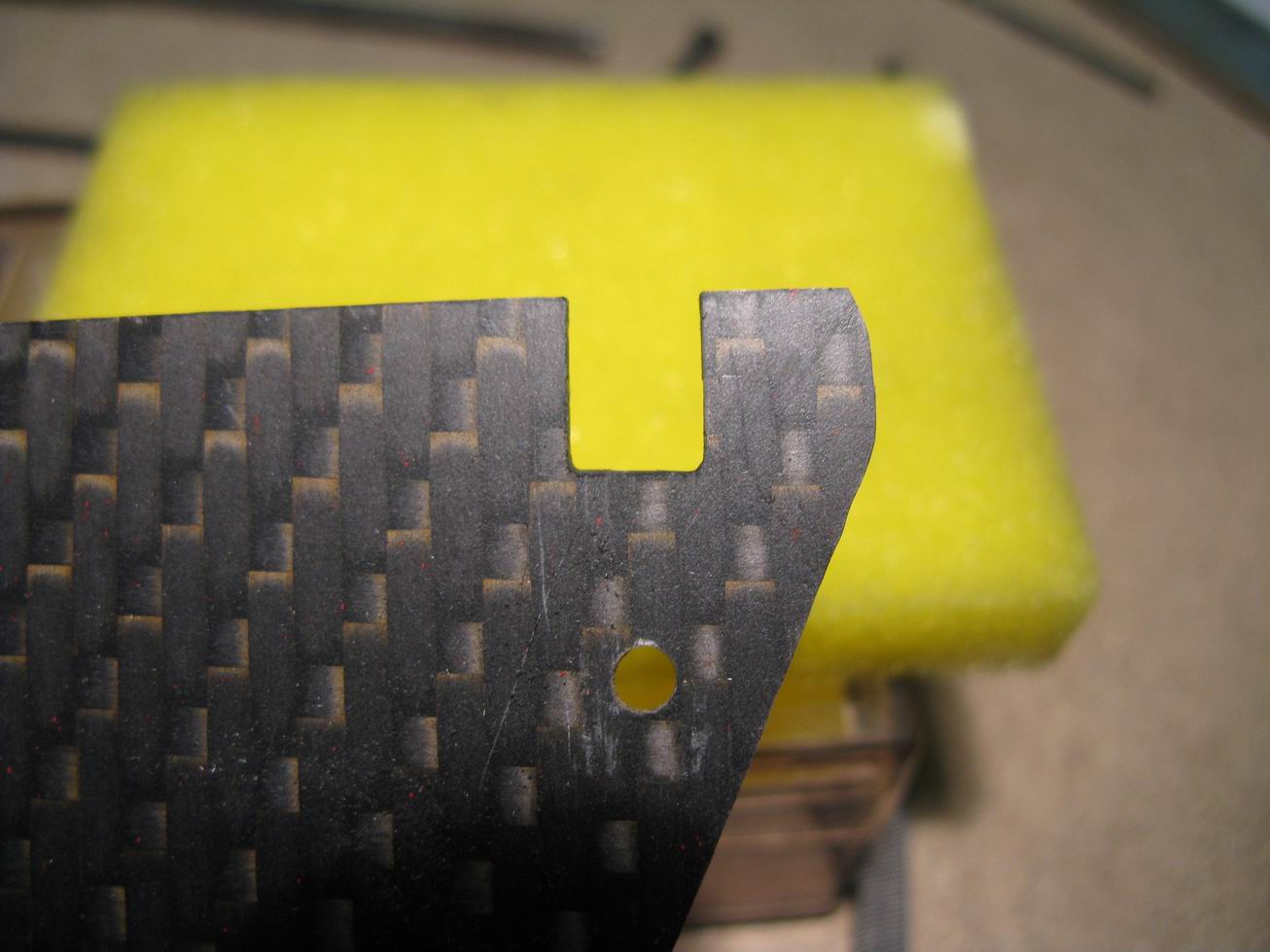

Die zurückbleibenden Nase einfach entweder mit der Dremmel oder Feile entfernen

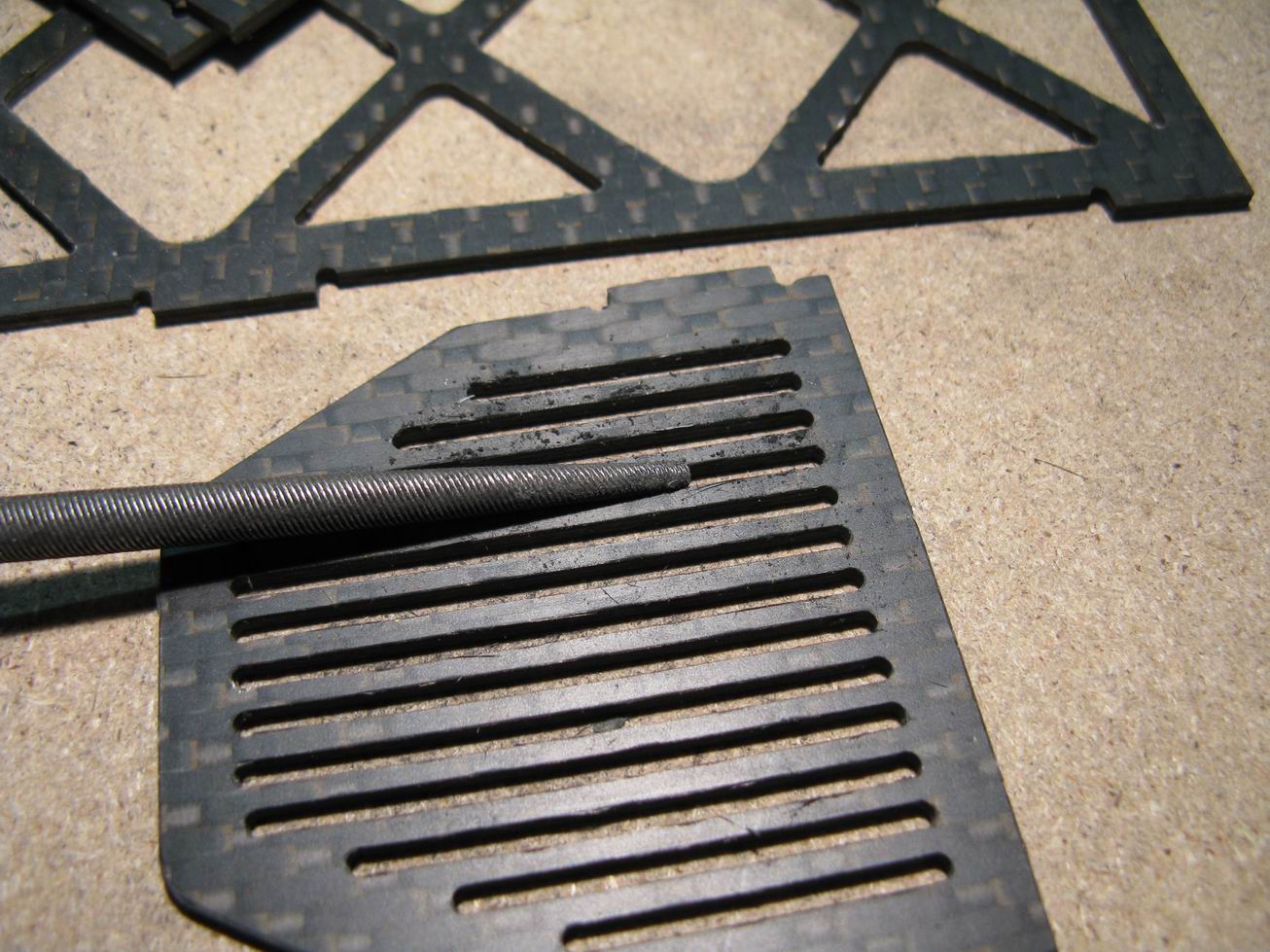

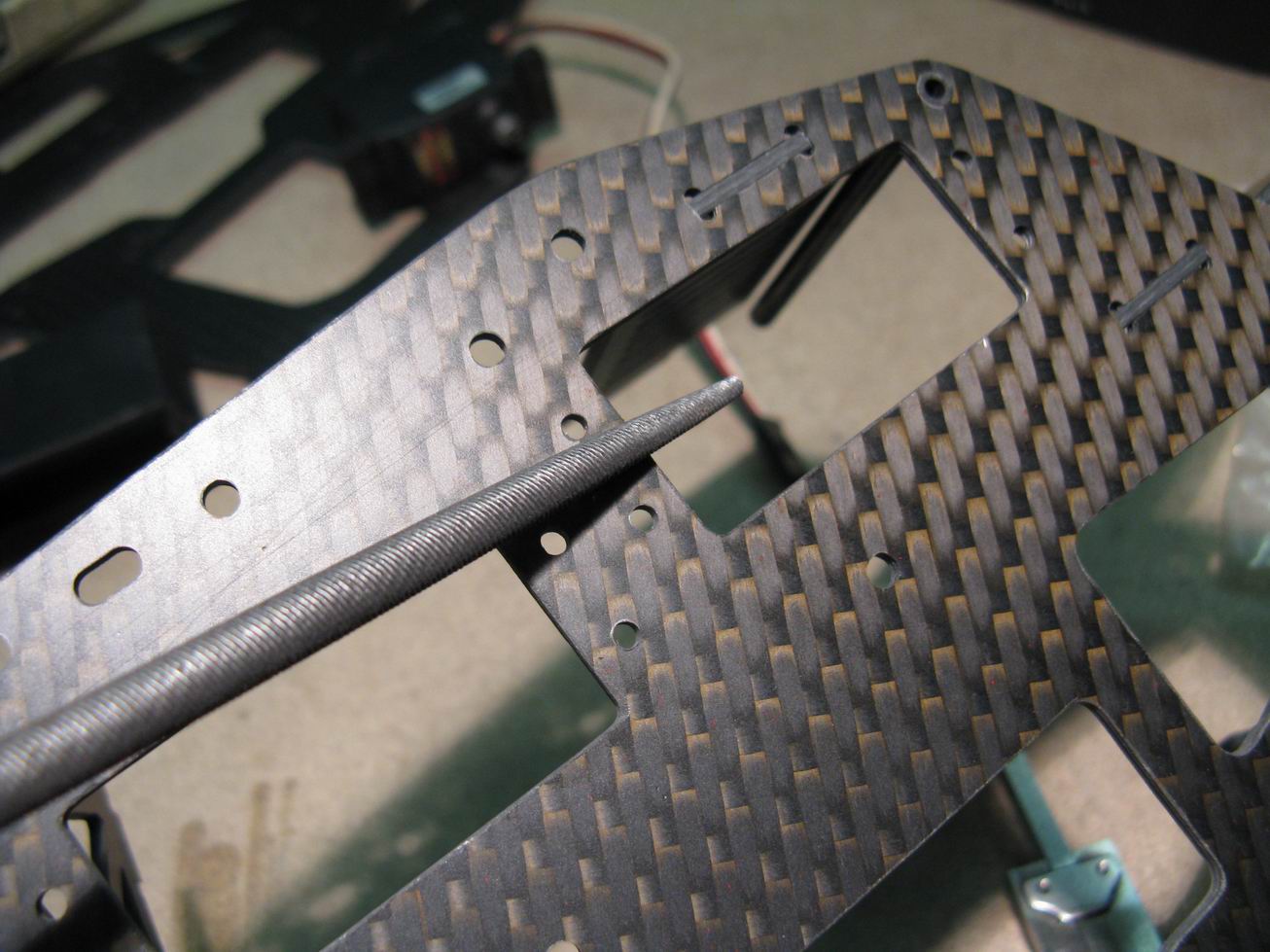

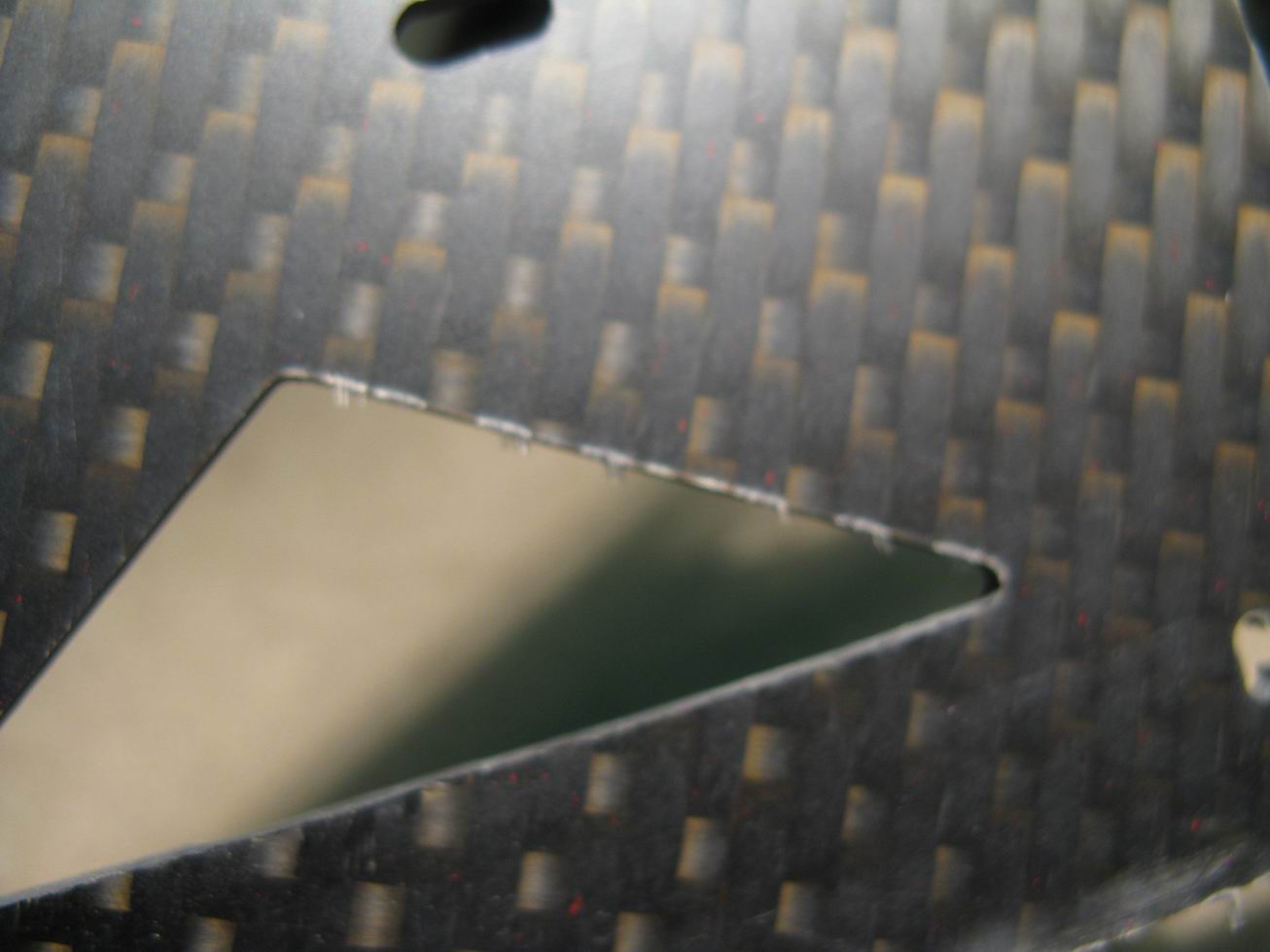

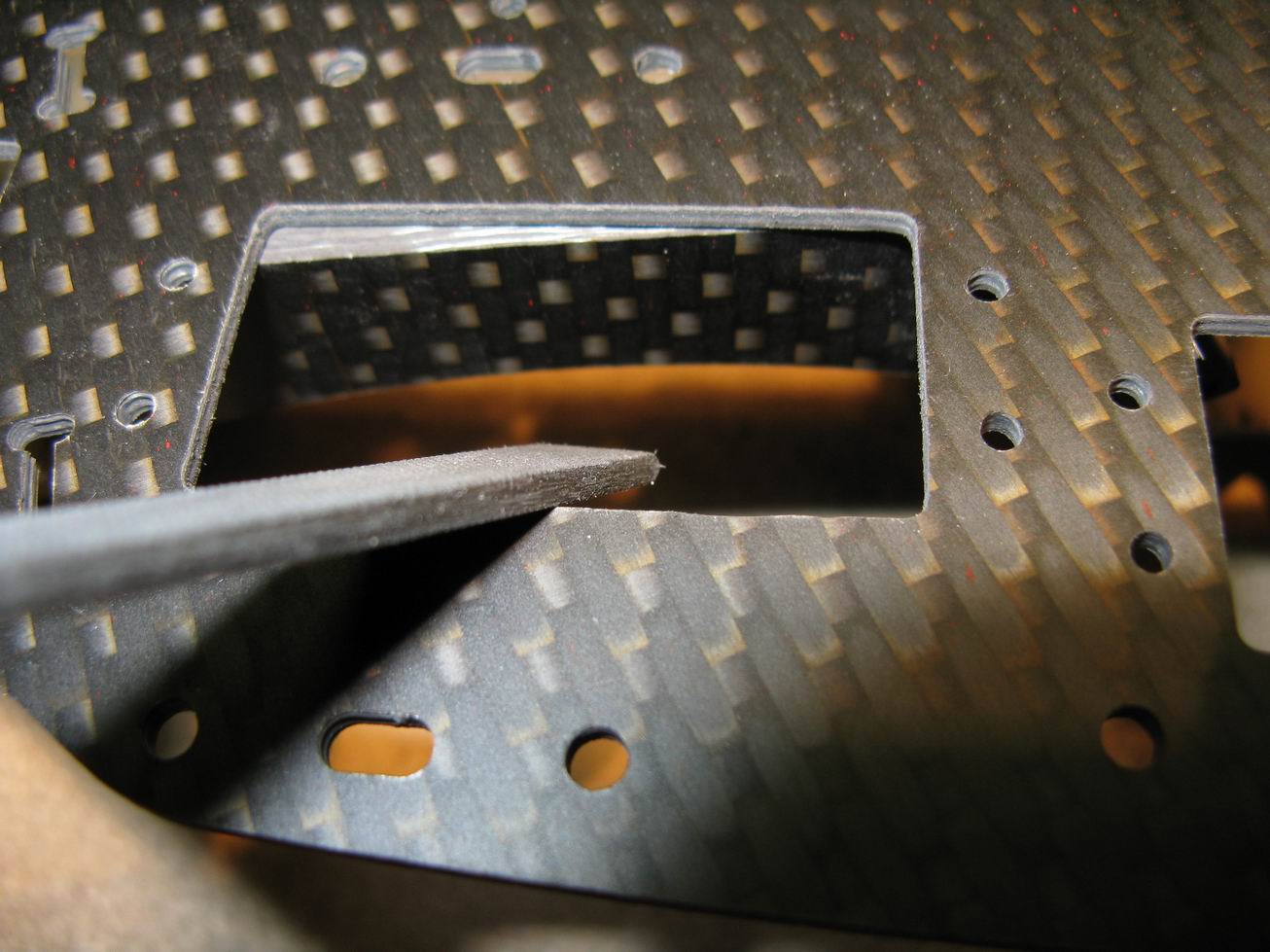

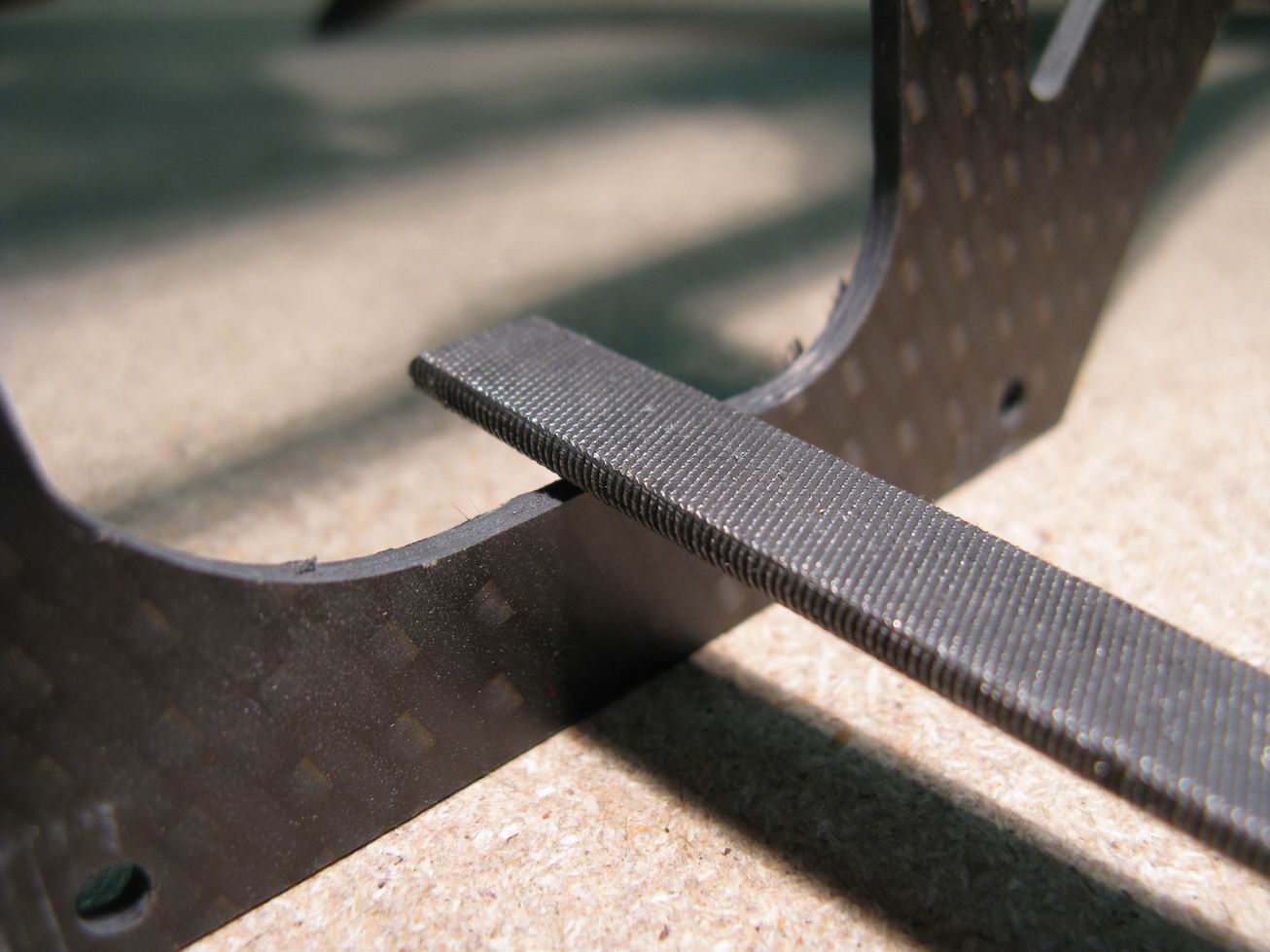

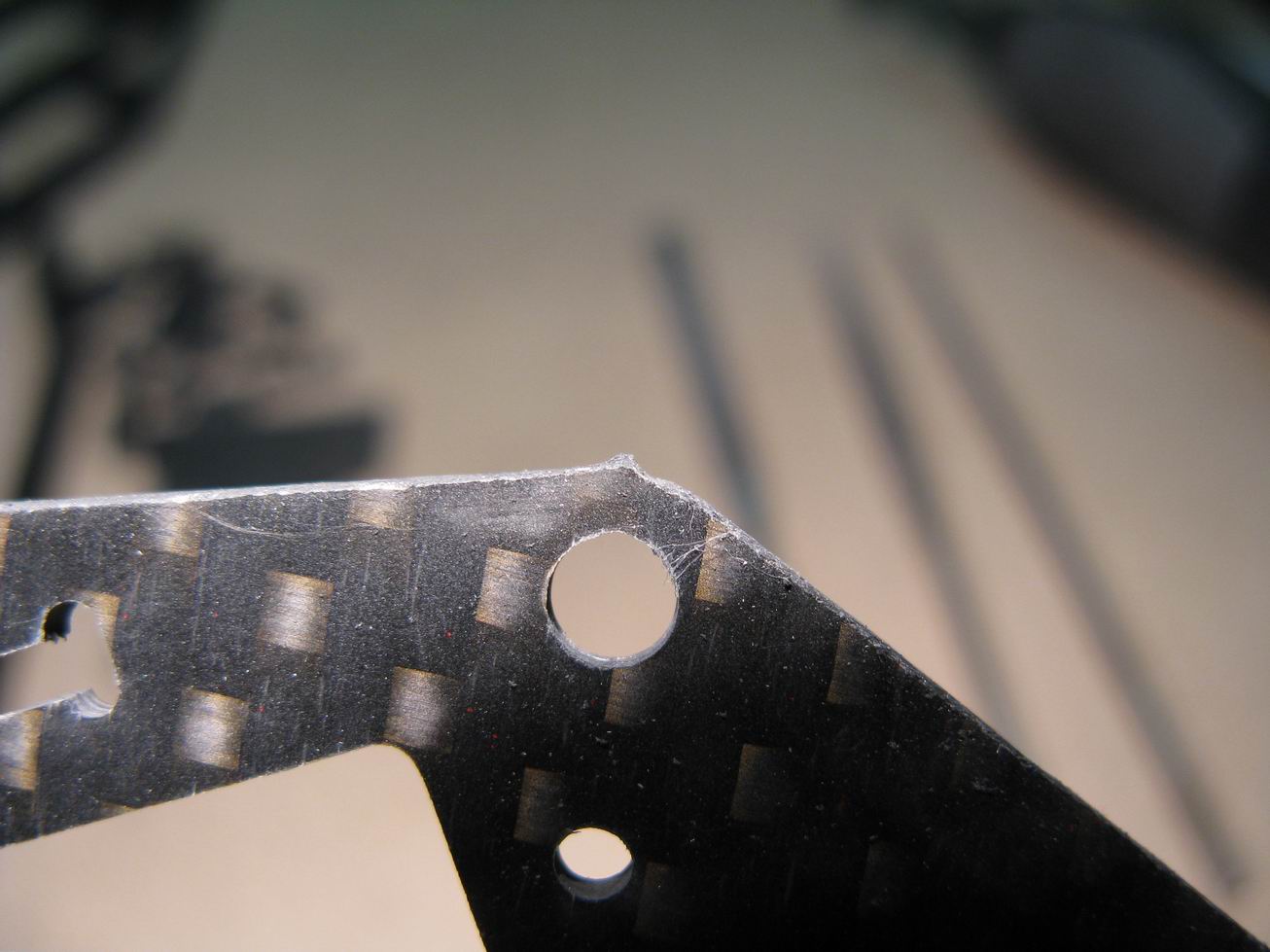

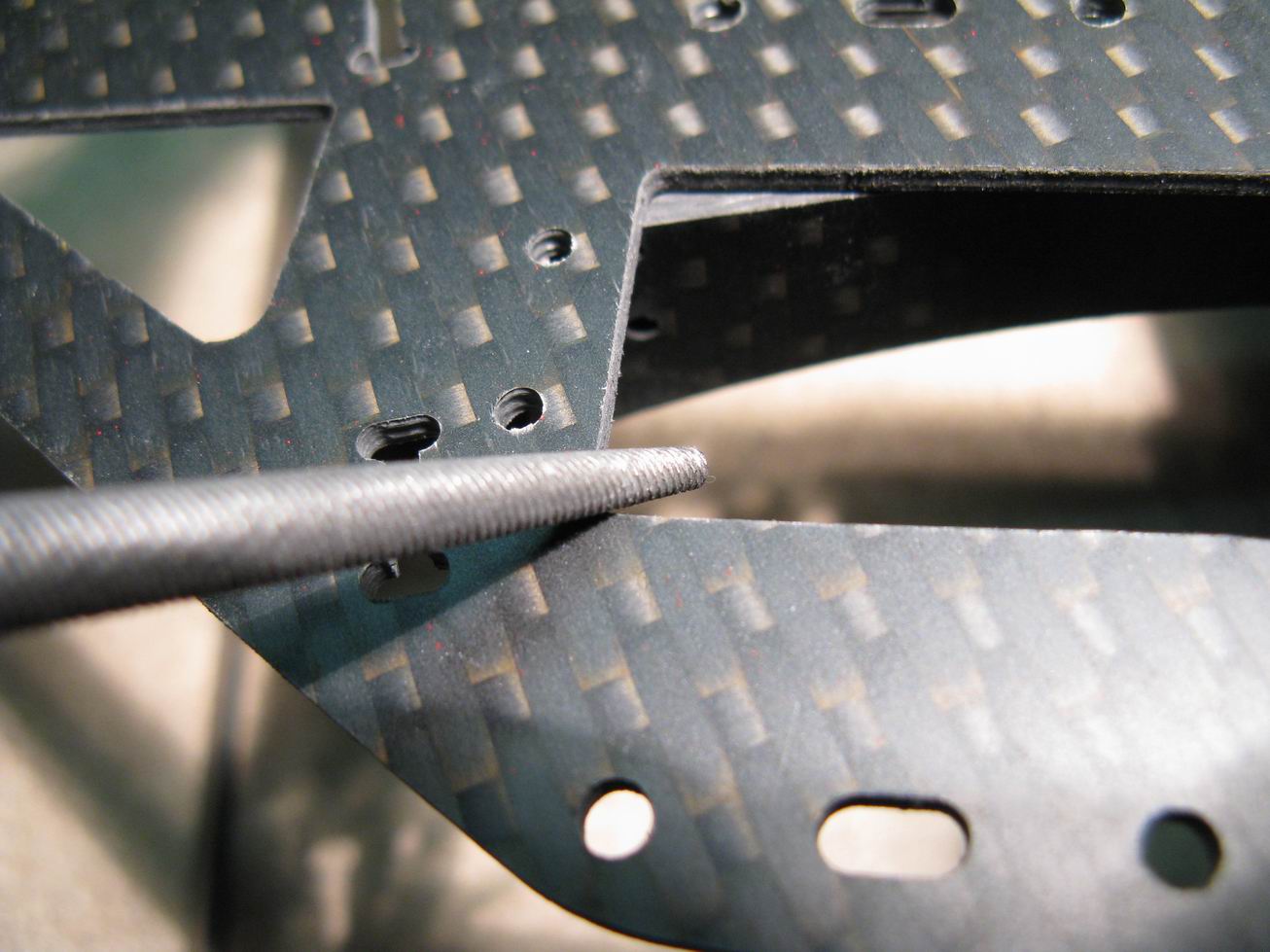

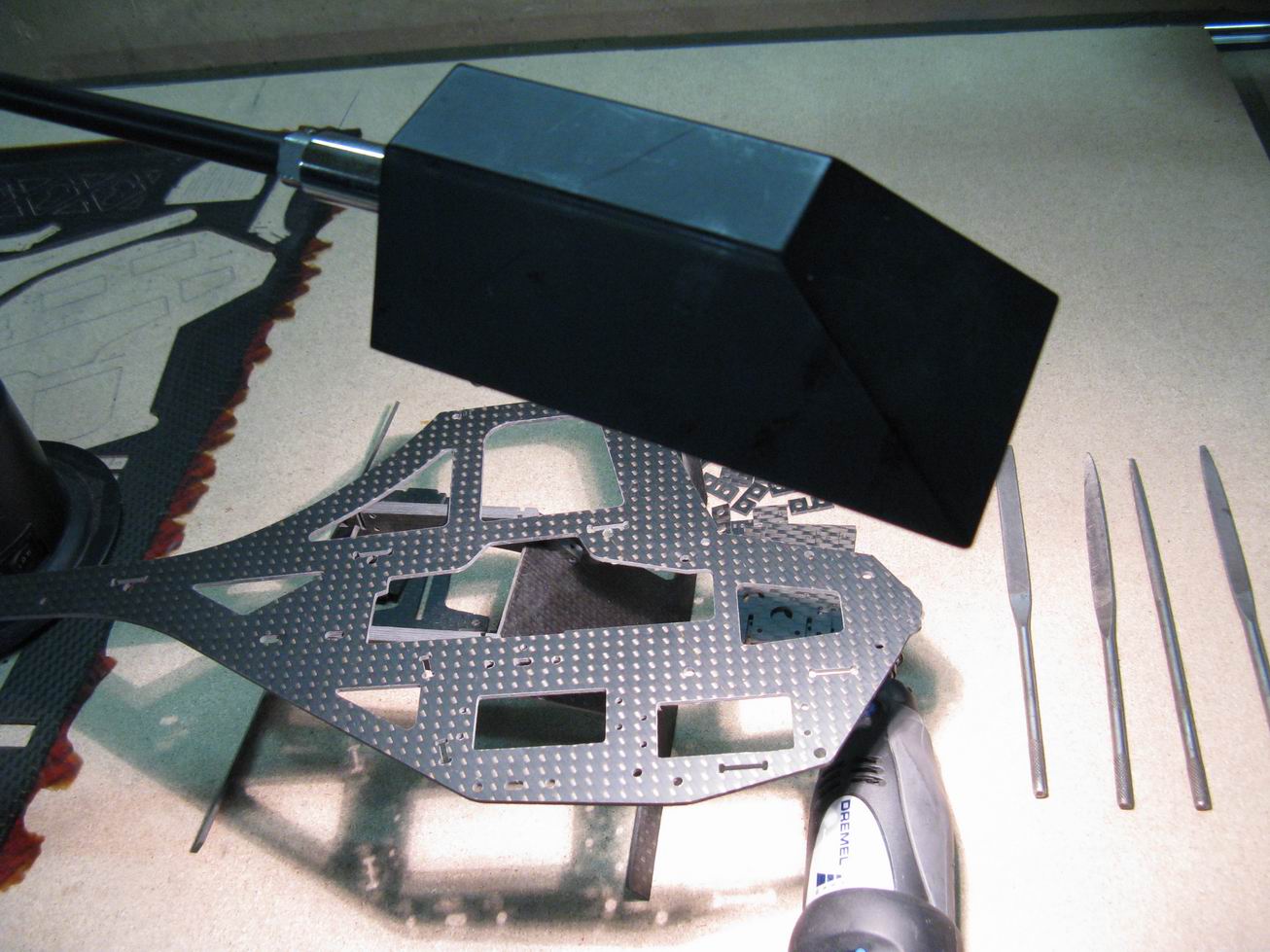

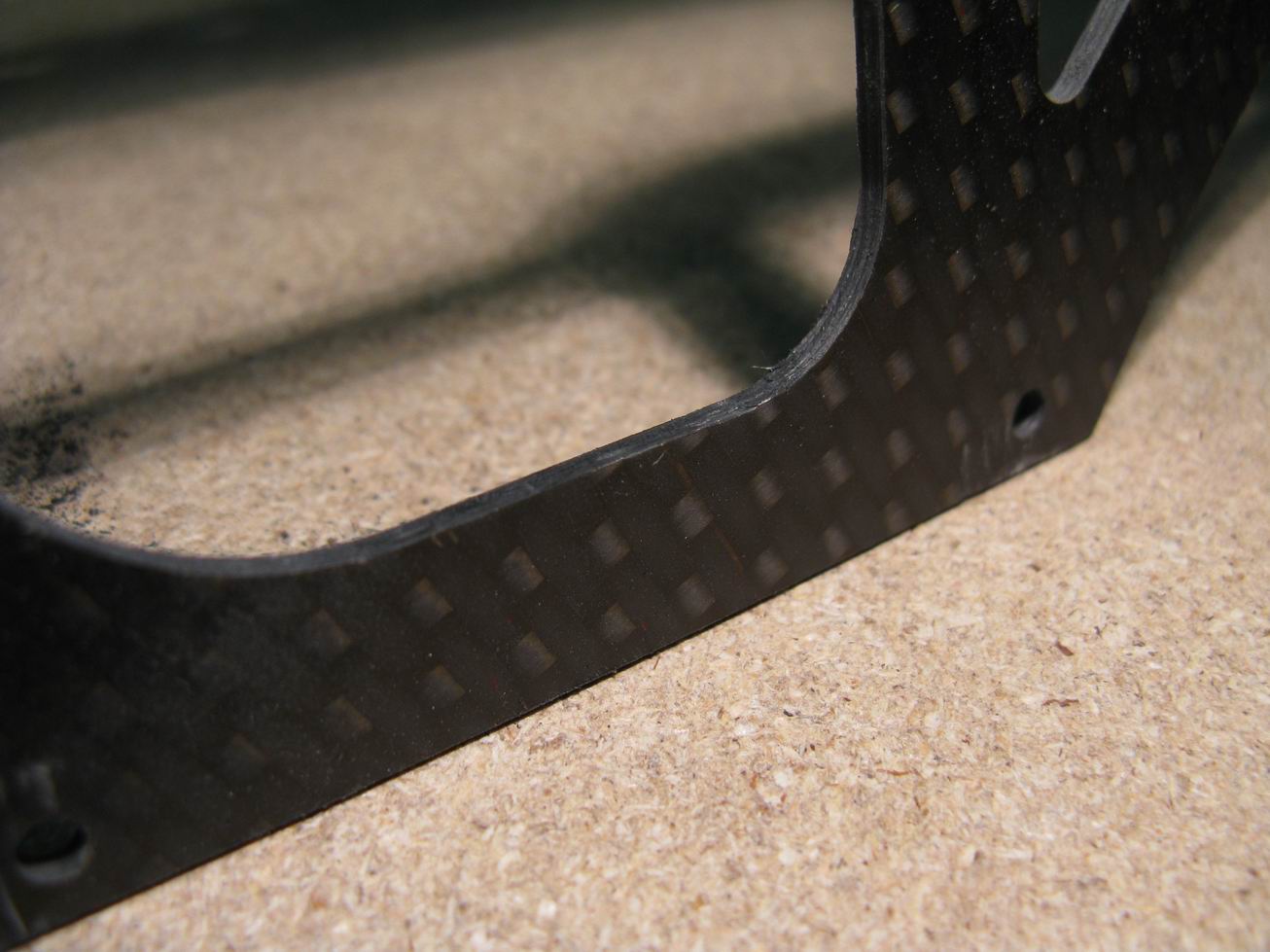

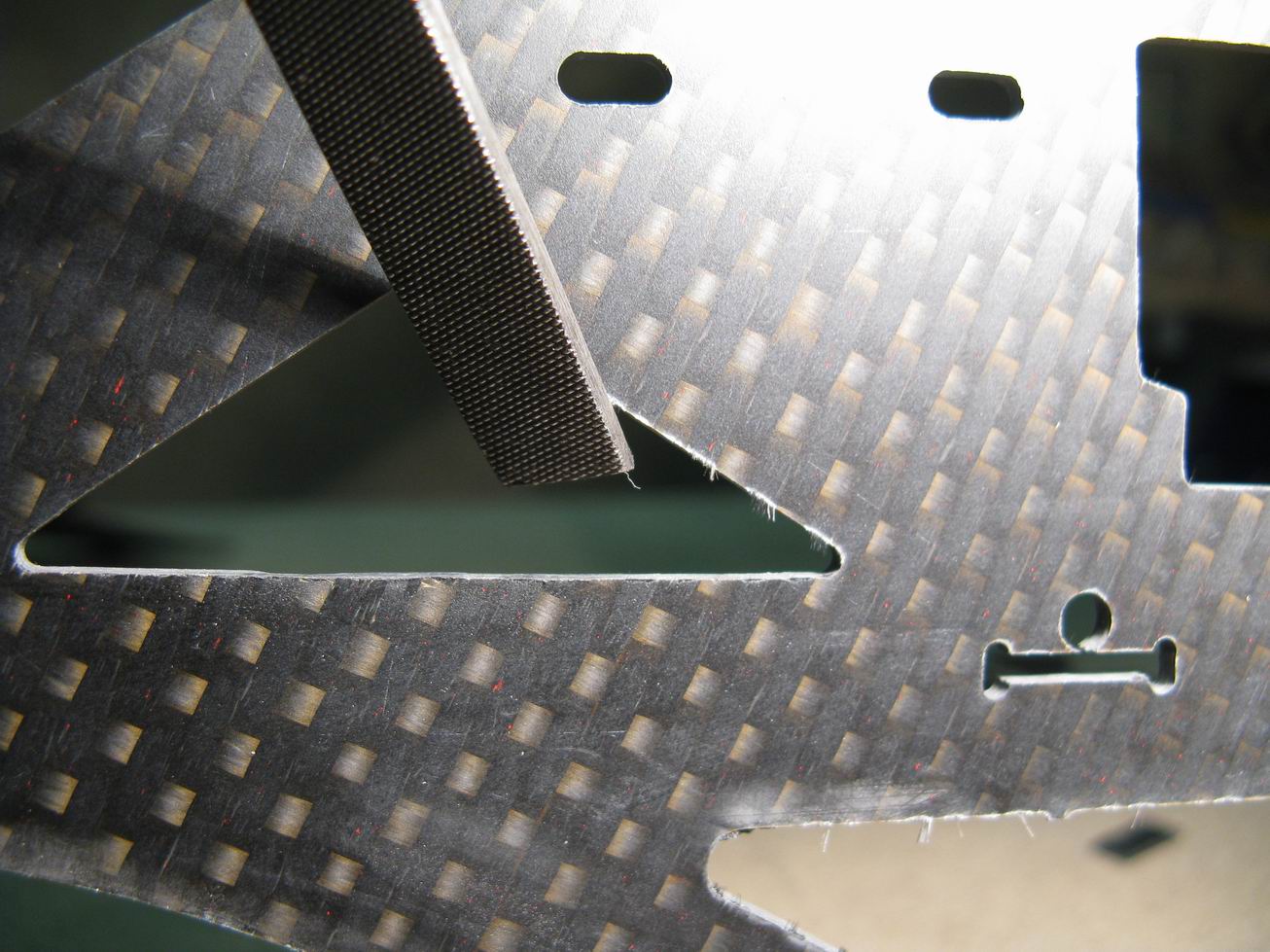

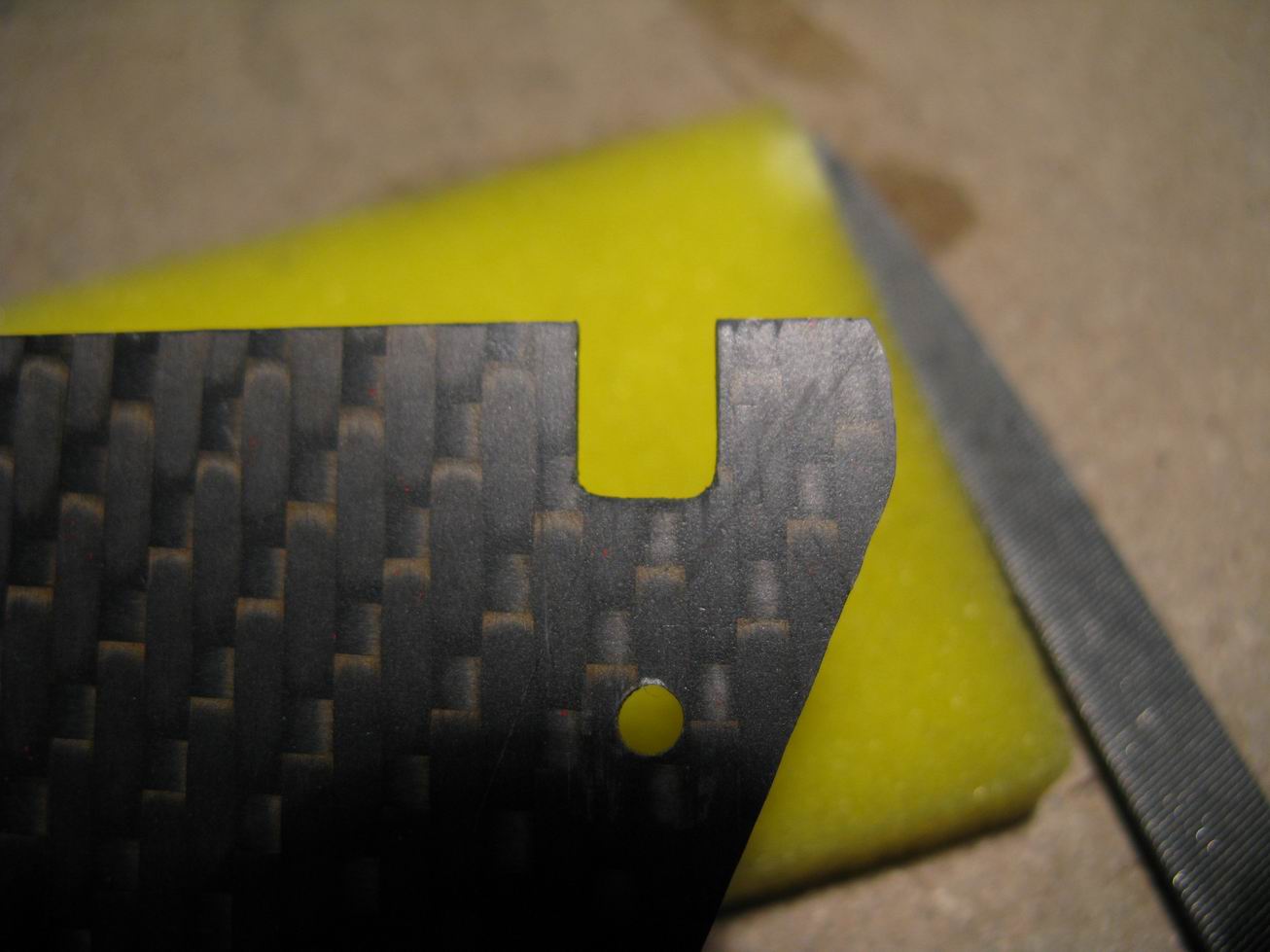

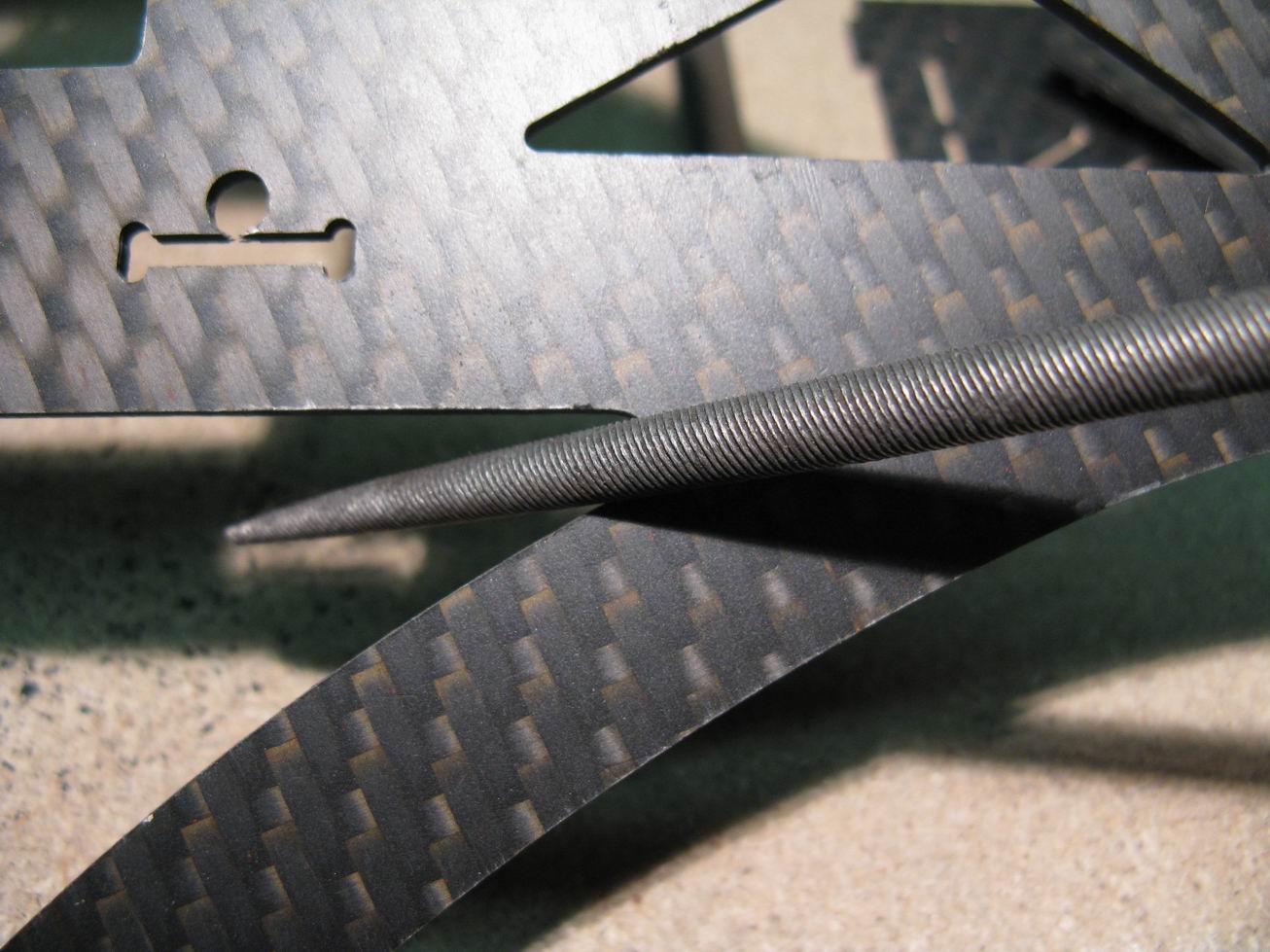

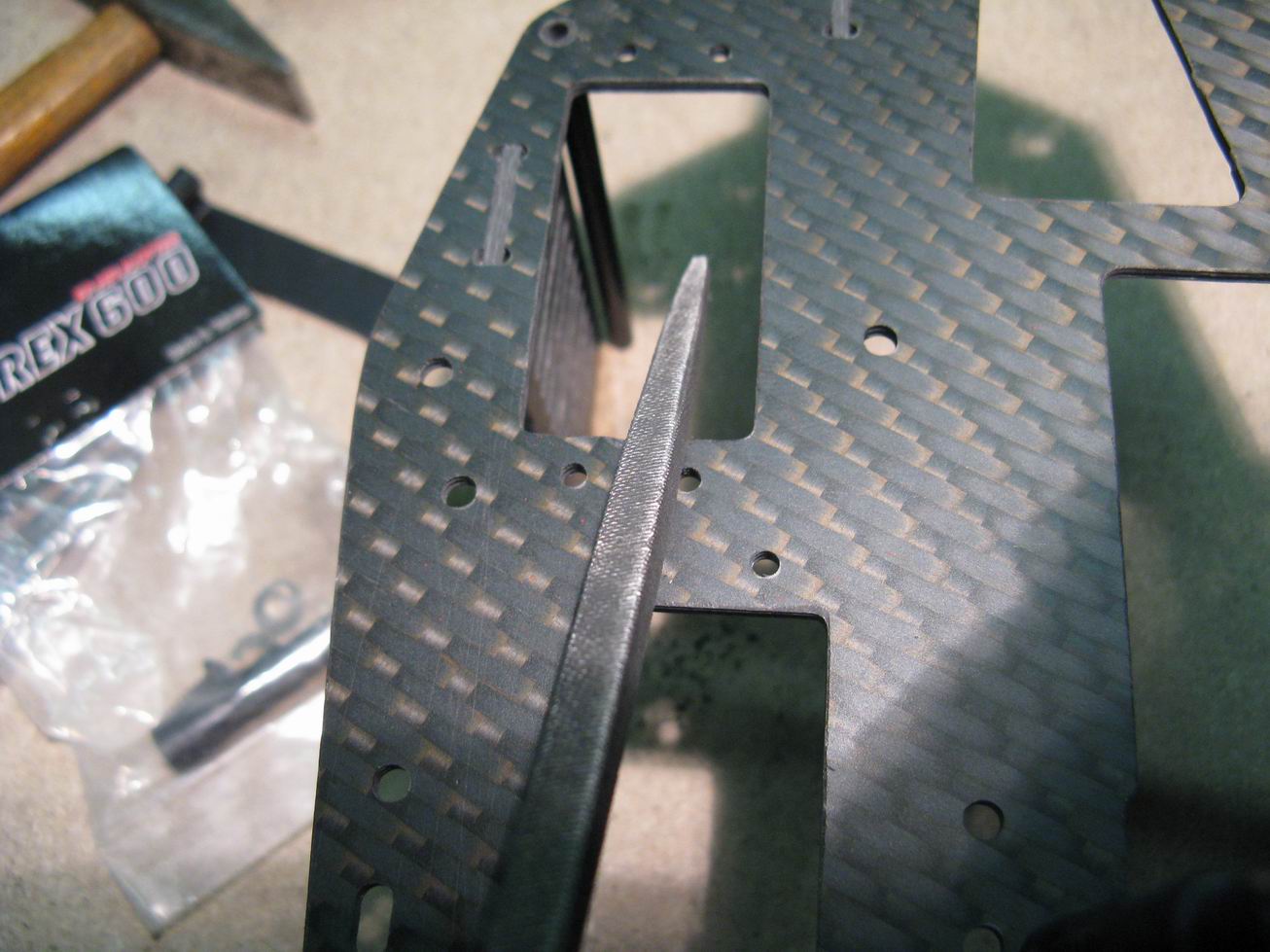

Danach das mir unliebsame und sehr arbeits intensive Entgraten, mit den diversen, den Rundungen oder Flächen angepassten, Schlüsselfeilen

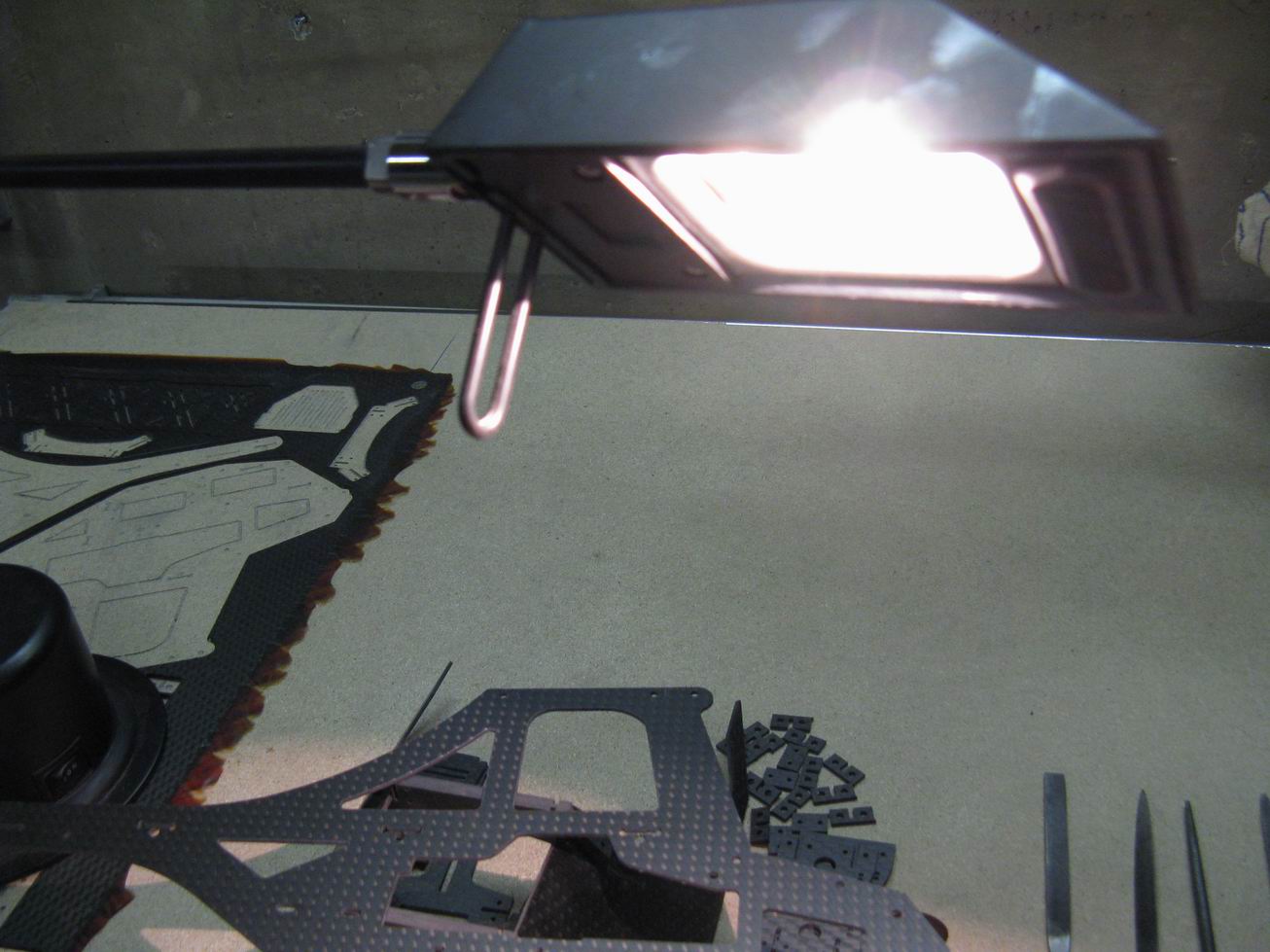

Hierbei ist es nicht schlecht etwas Licht ins Dunkel zu bringen

erleichtert die Sache ungemein

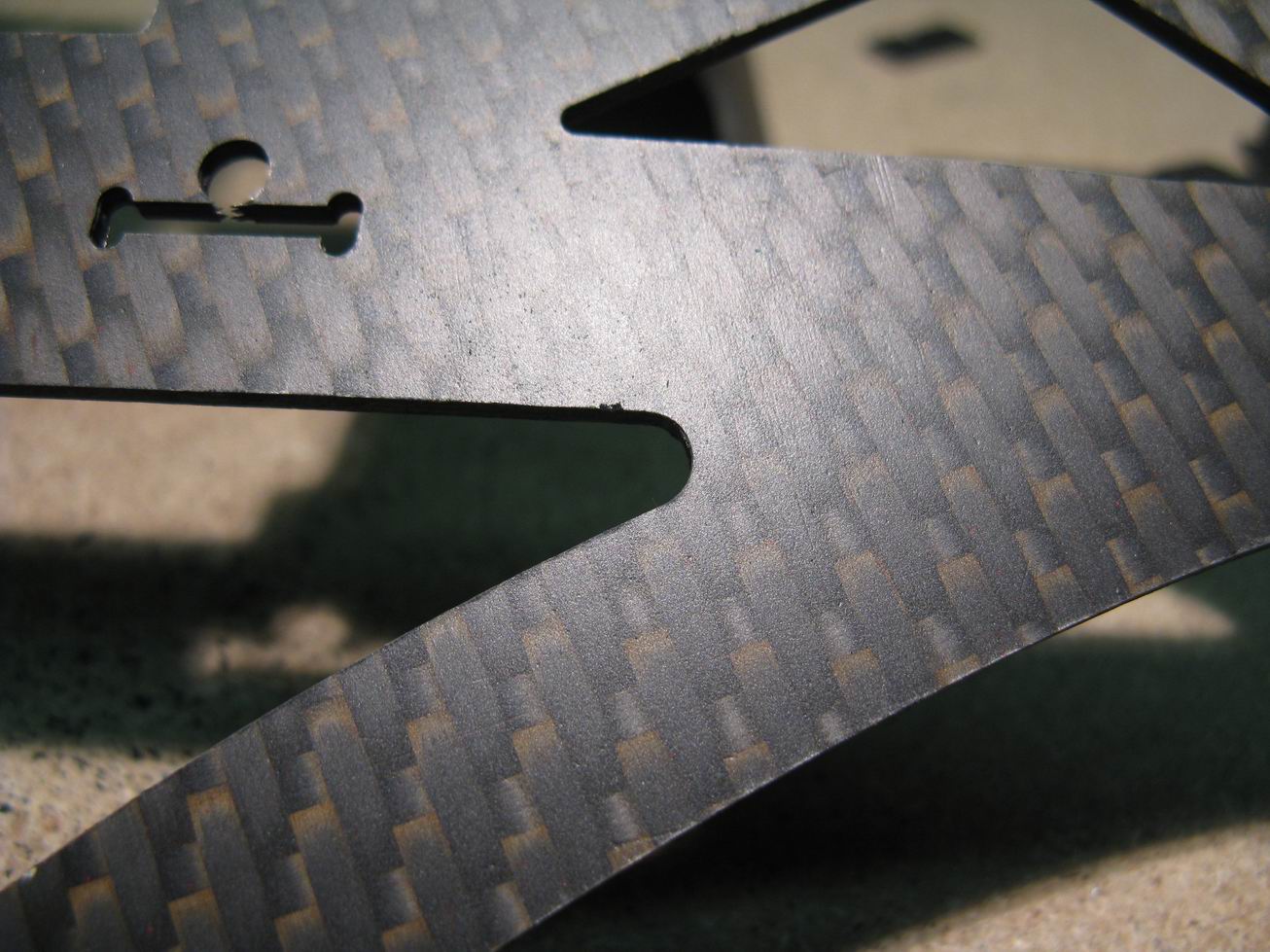

Die kleinen Nasen erfordern auch etwas Aufmerksamkeit

geschafft

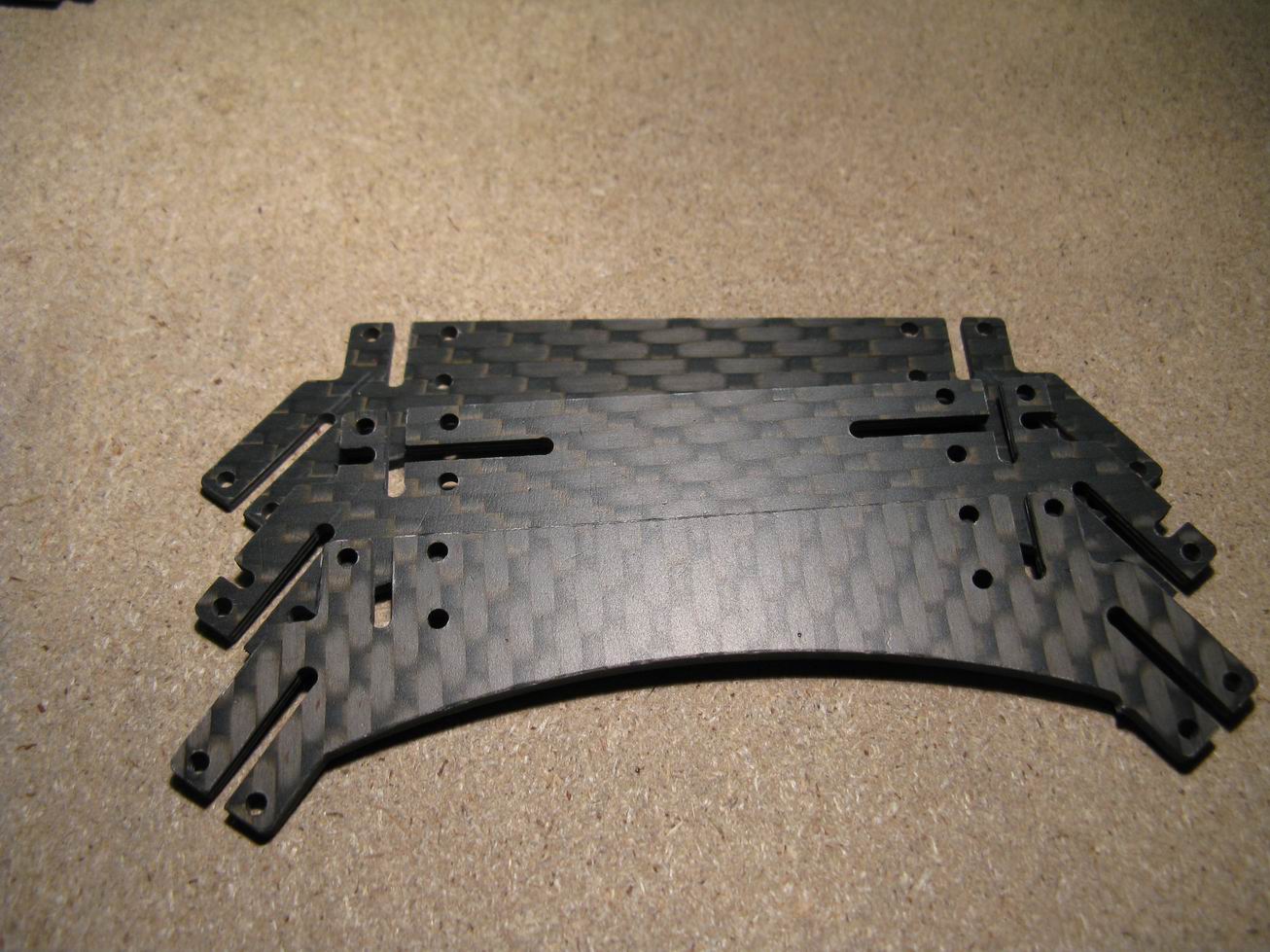

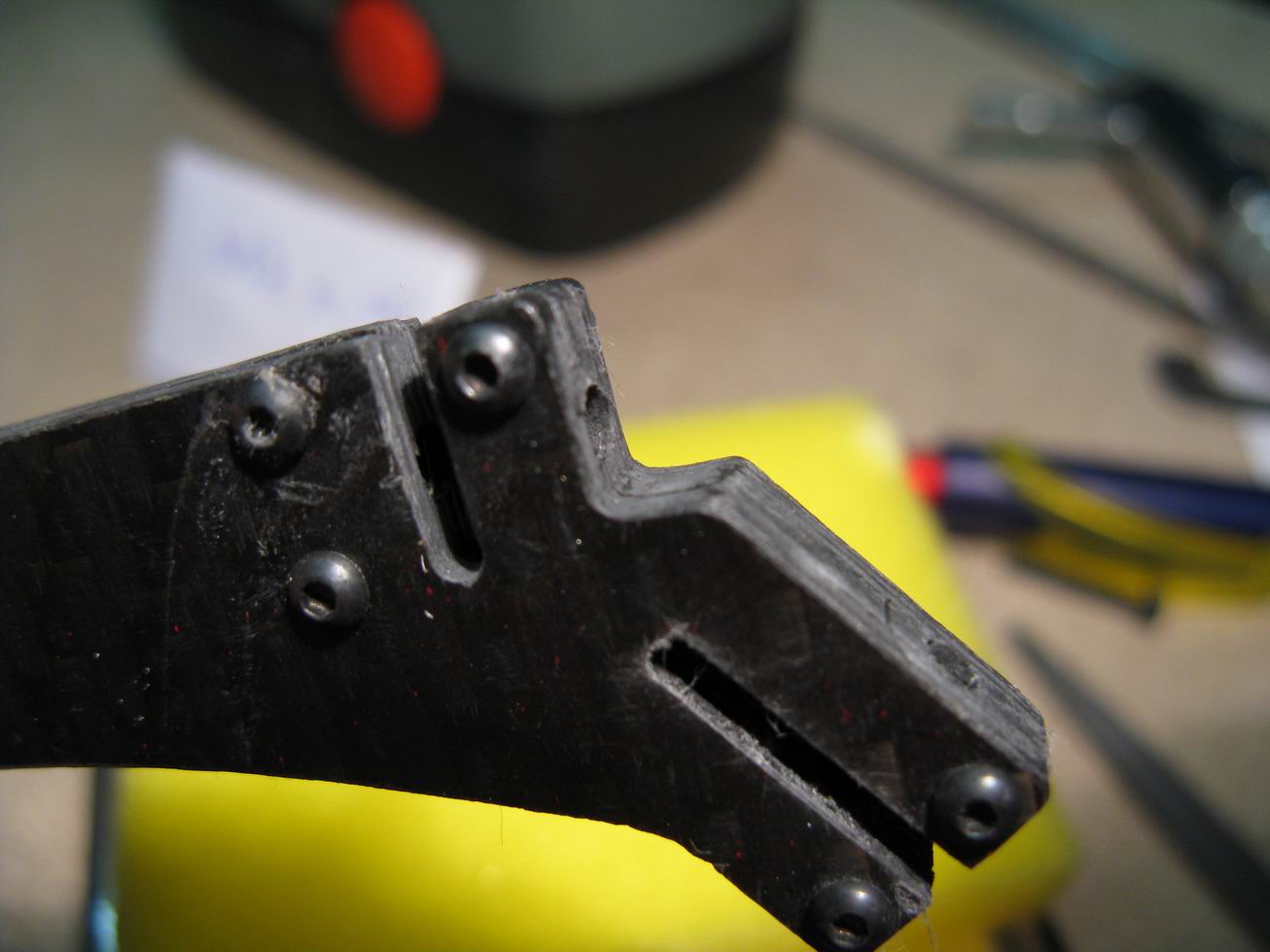

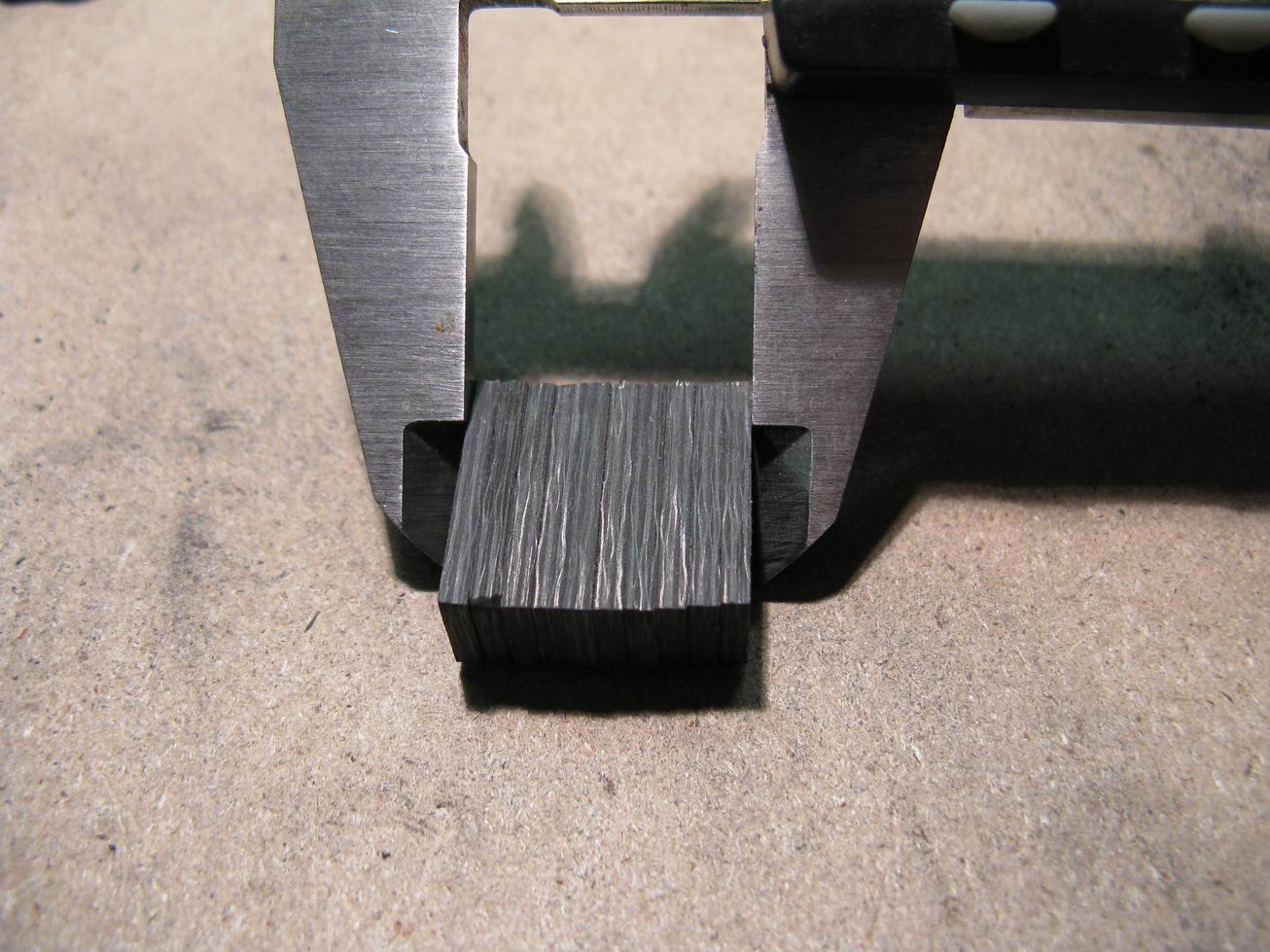

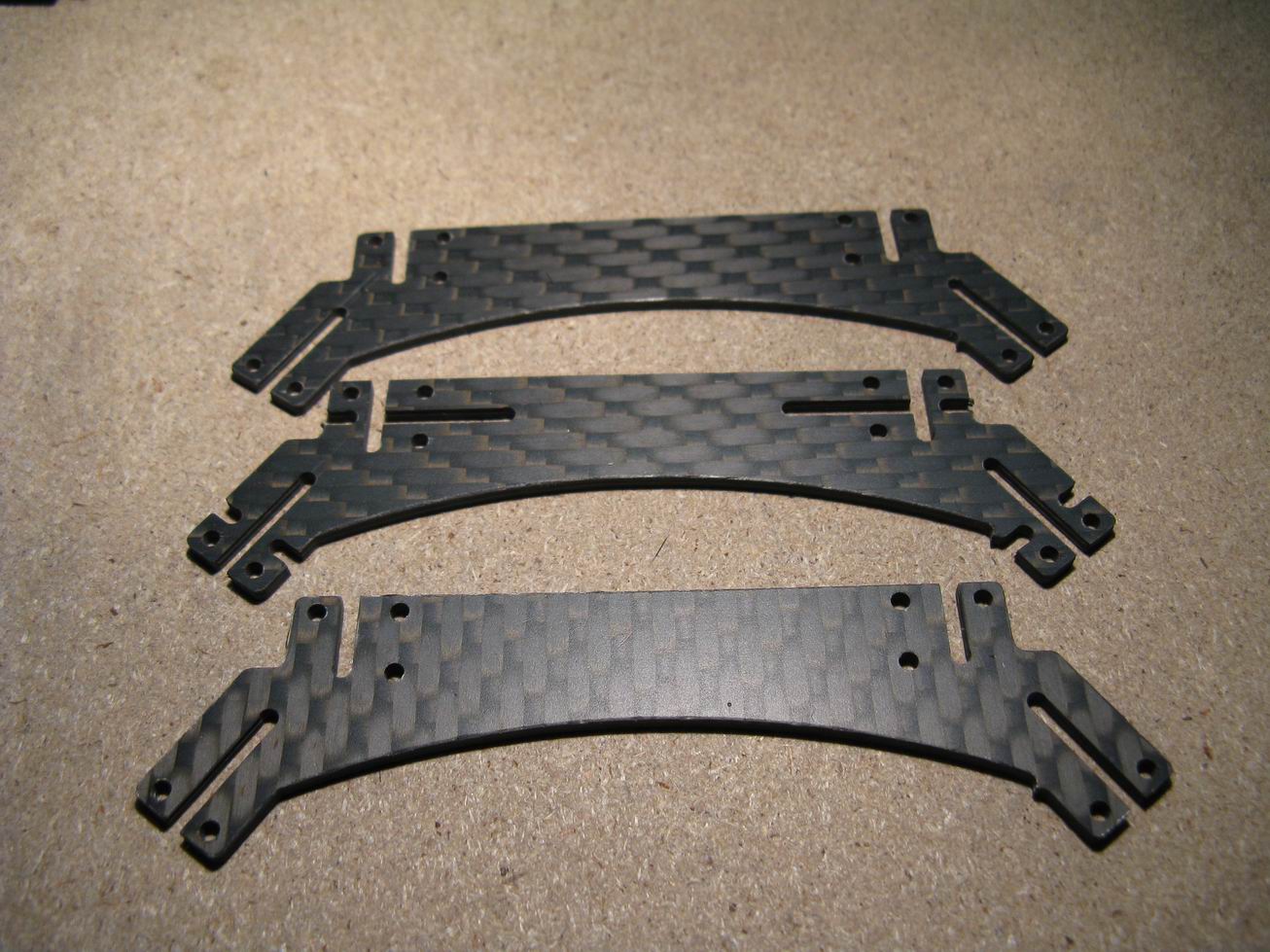

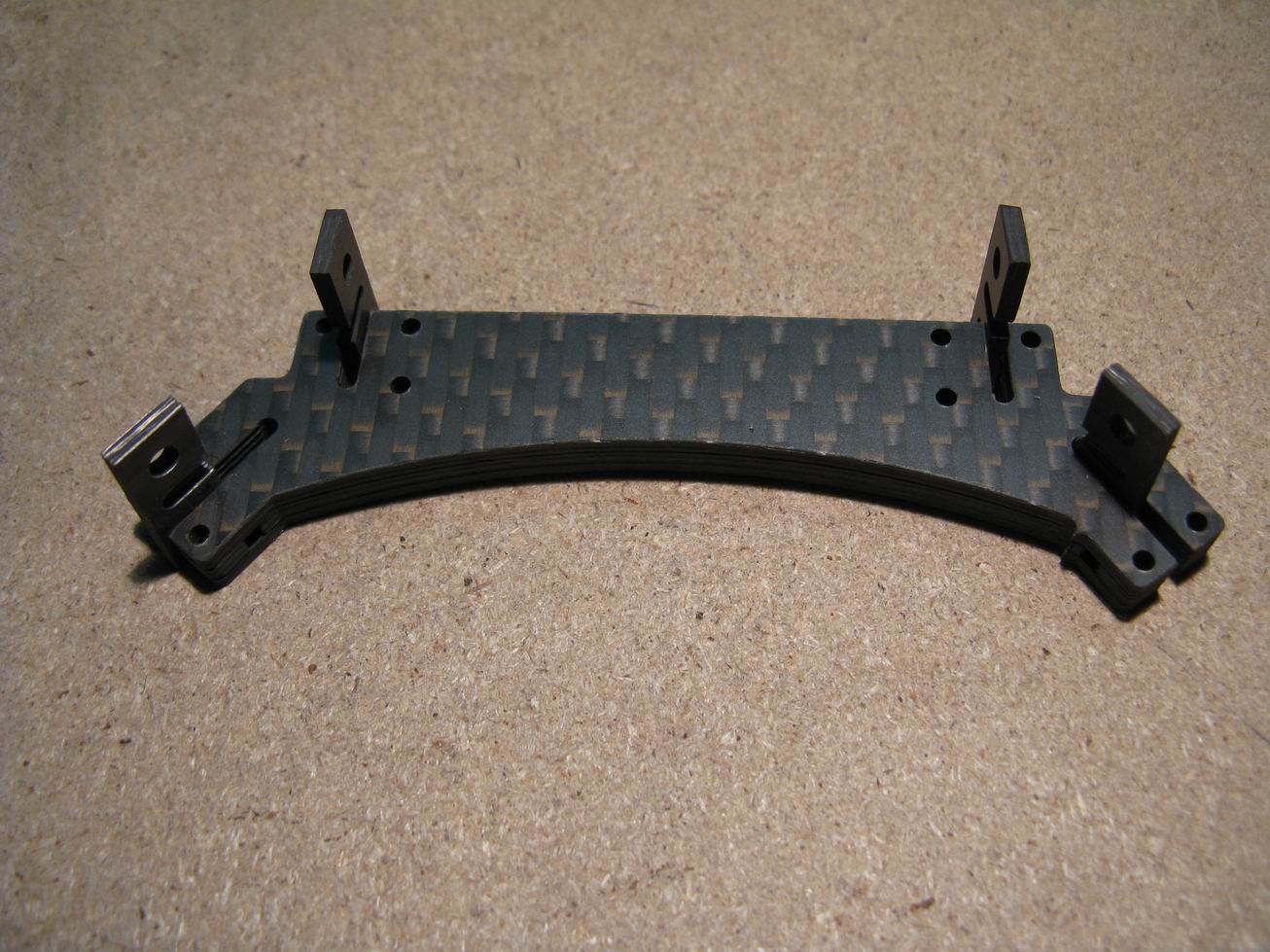

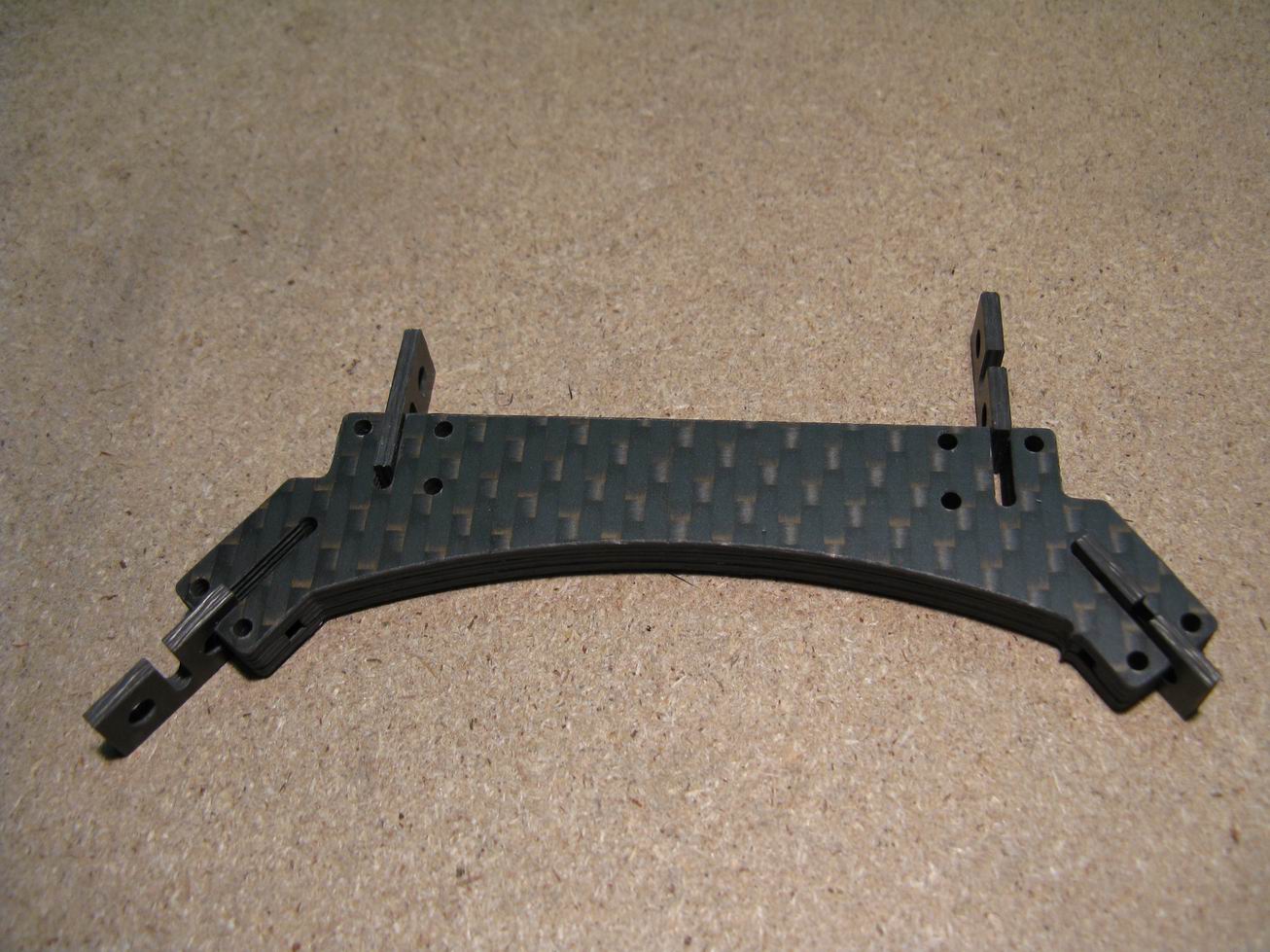

Jetzt kommt nach der Lehrlingsarbeit, gleich mal das Meisterstück, die

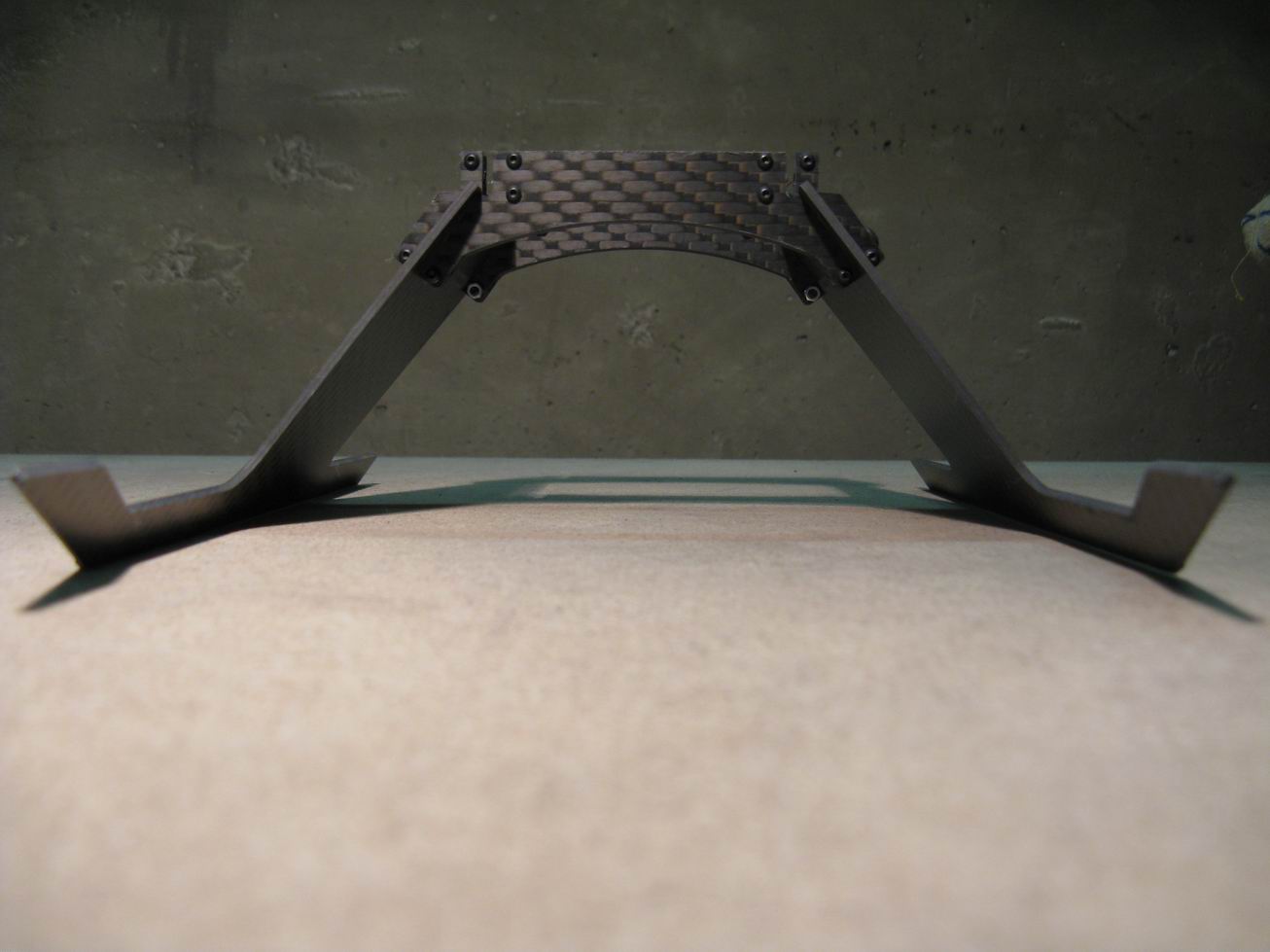

 Kufenplattenaufnahme

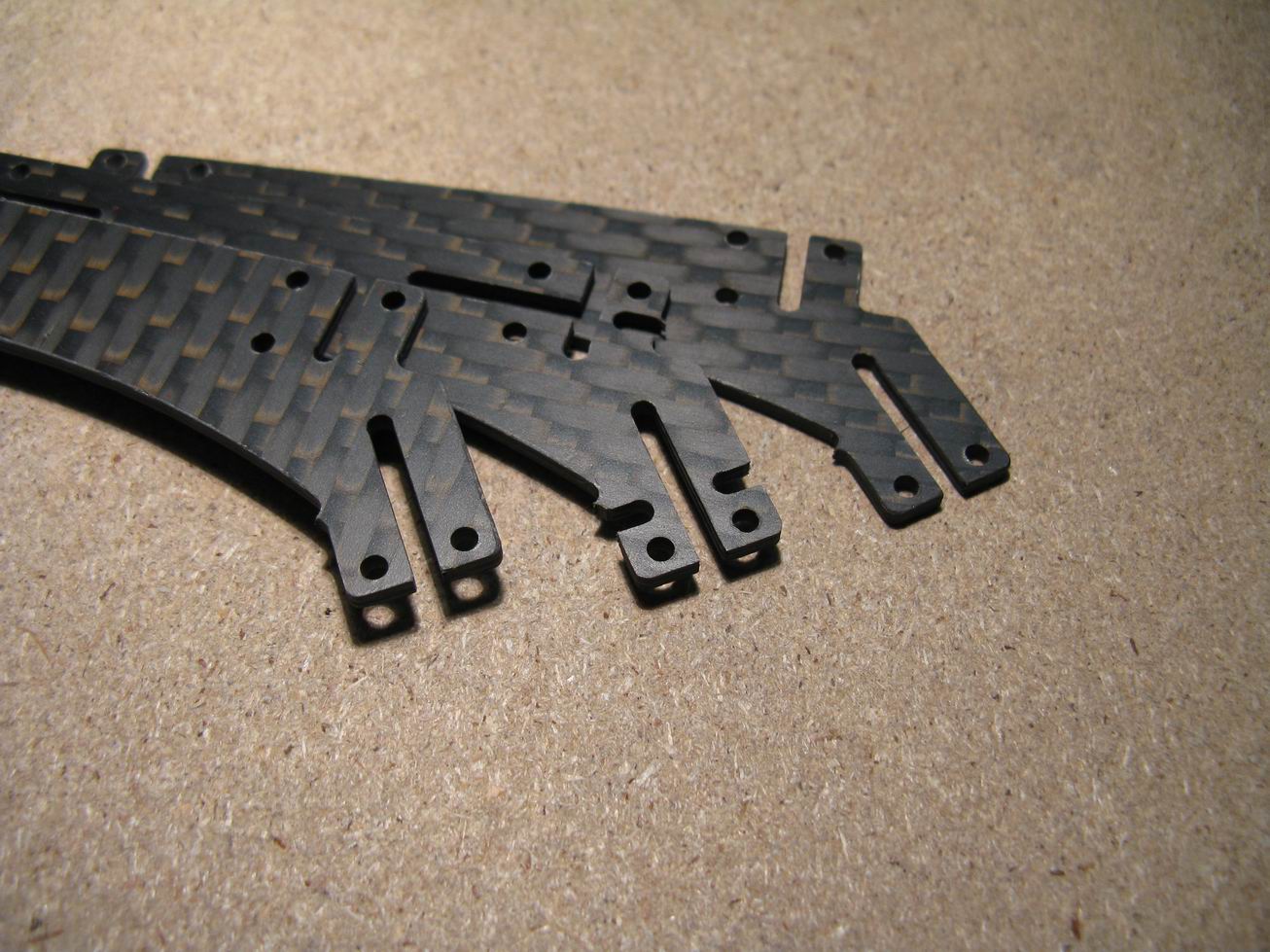

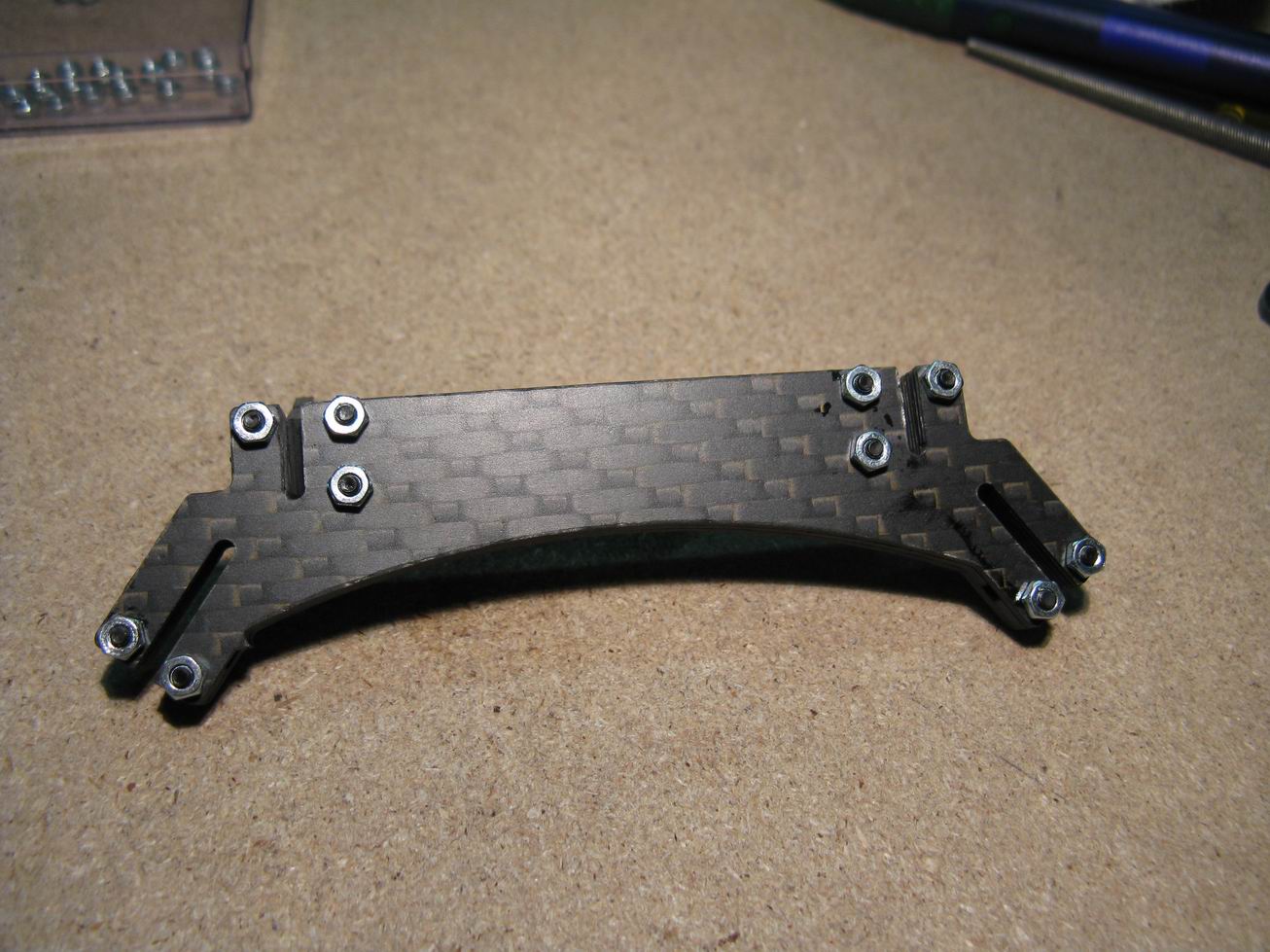

Anordnung wie am Photo, das Teil mit den mehreren Schlitzen in die Mitte

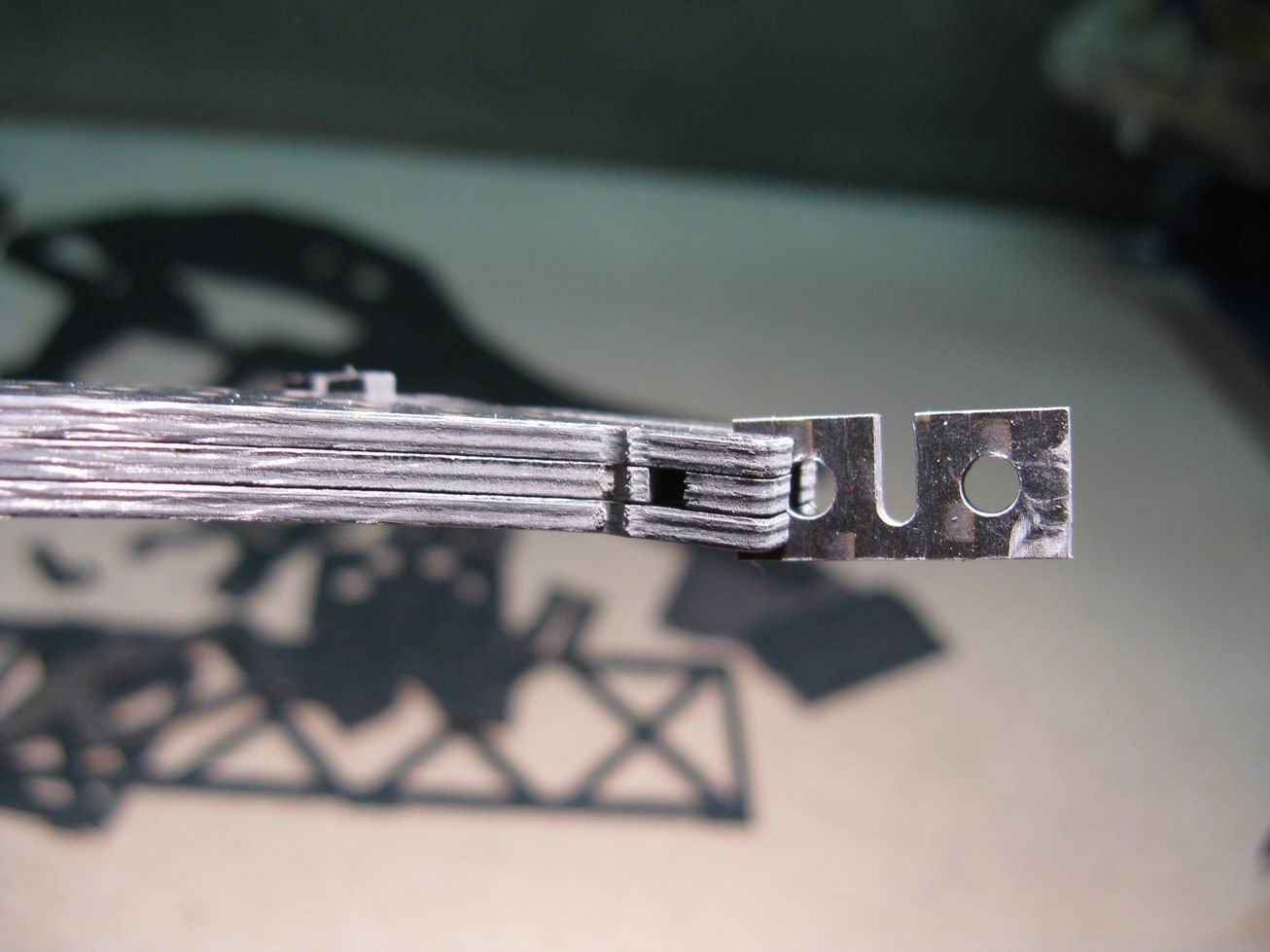

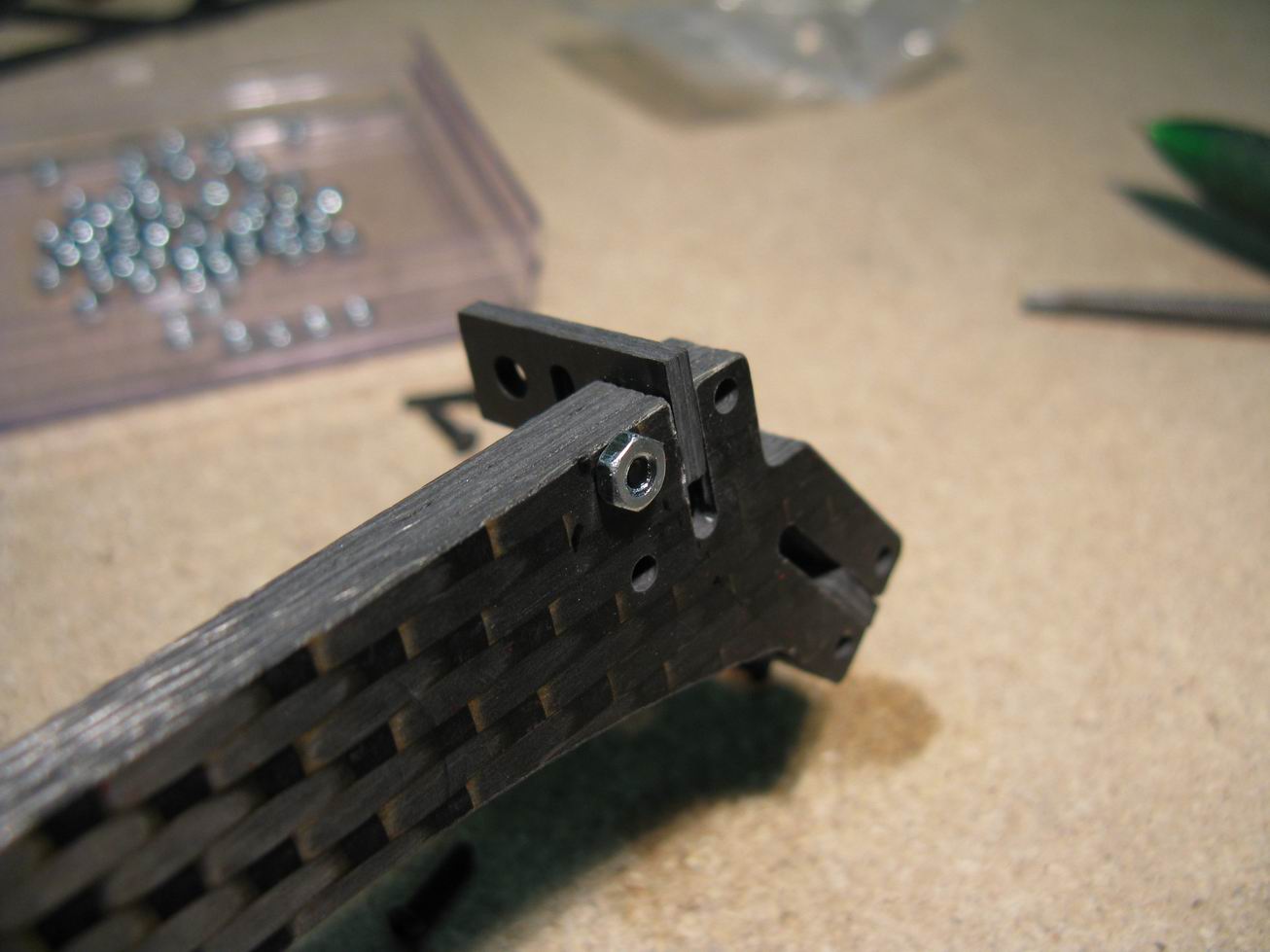

Für das Zusammenschrauben die mitgelieferten Servodistanz- und Befestigungsplättchen seitlich in die Schlitze stecken

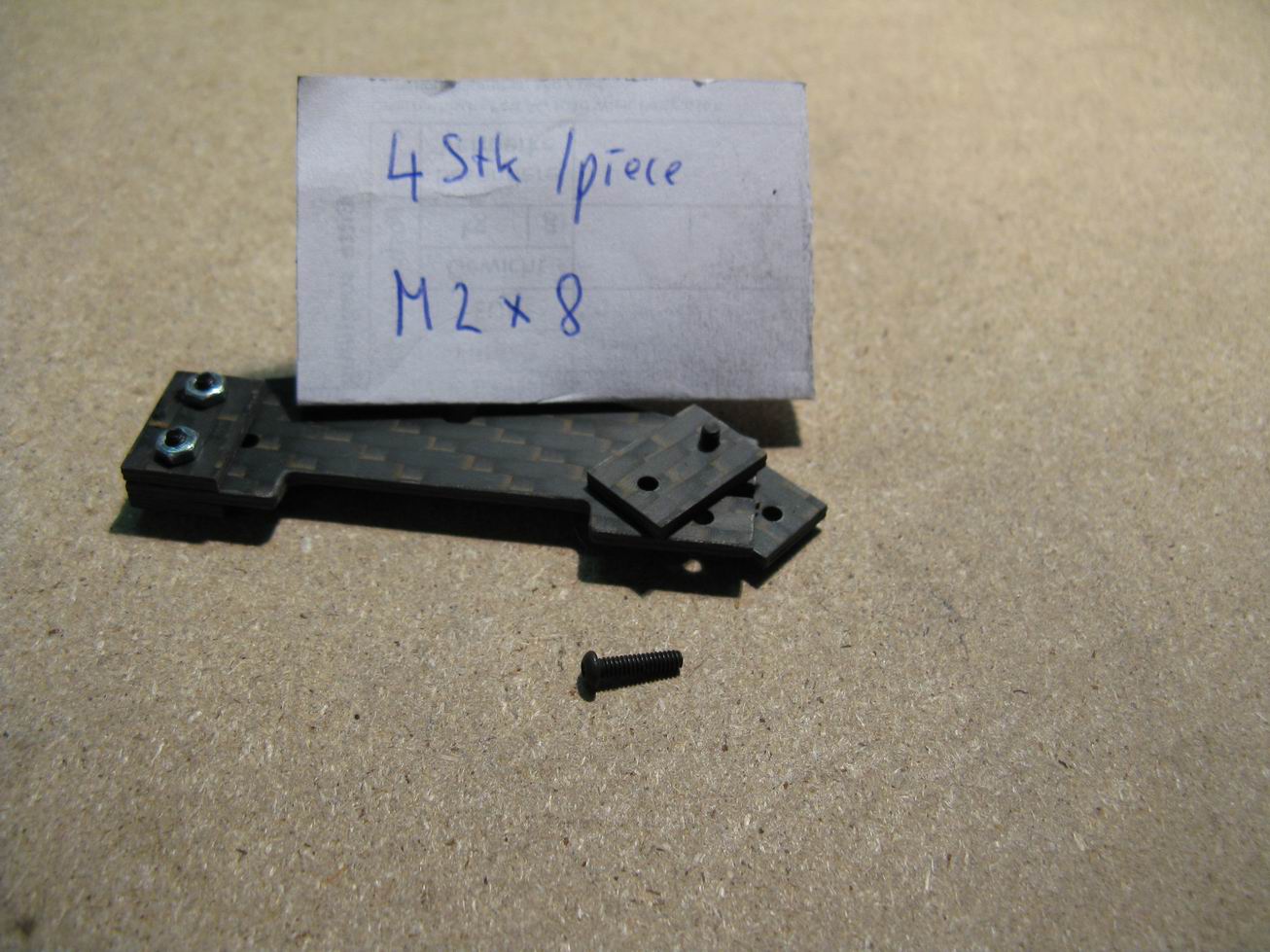

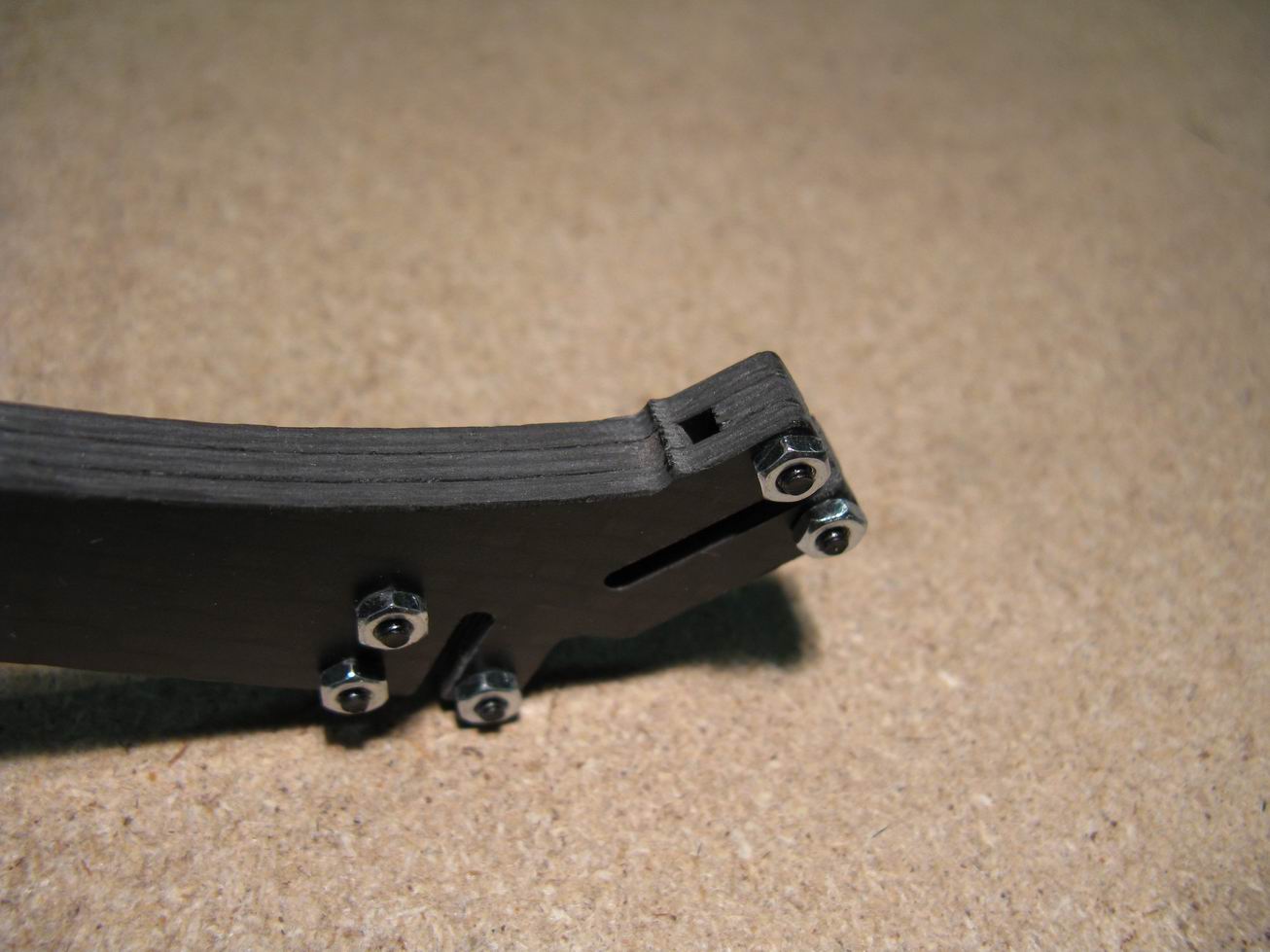

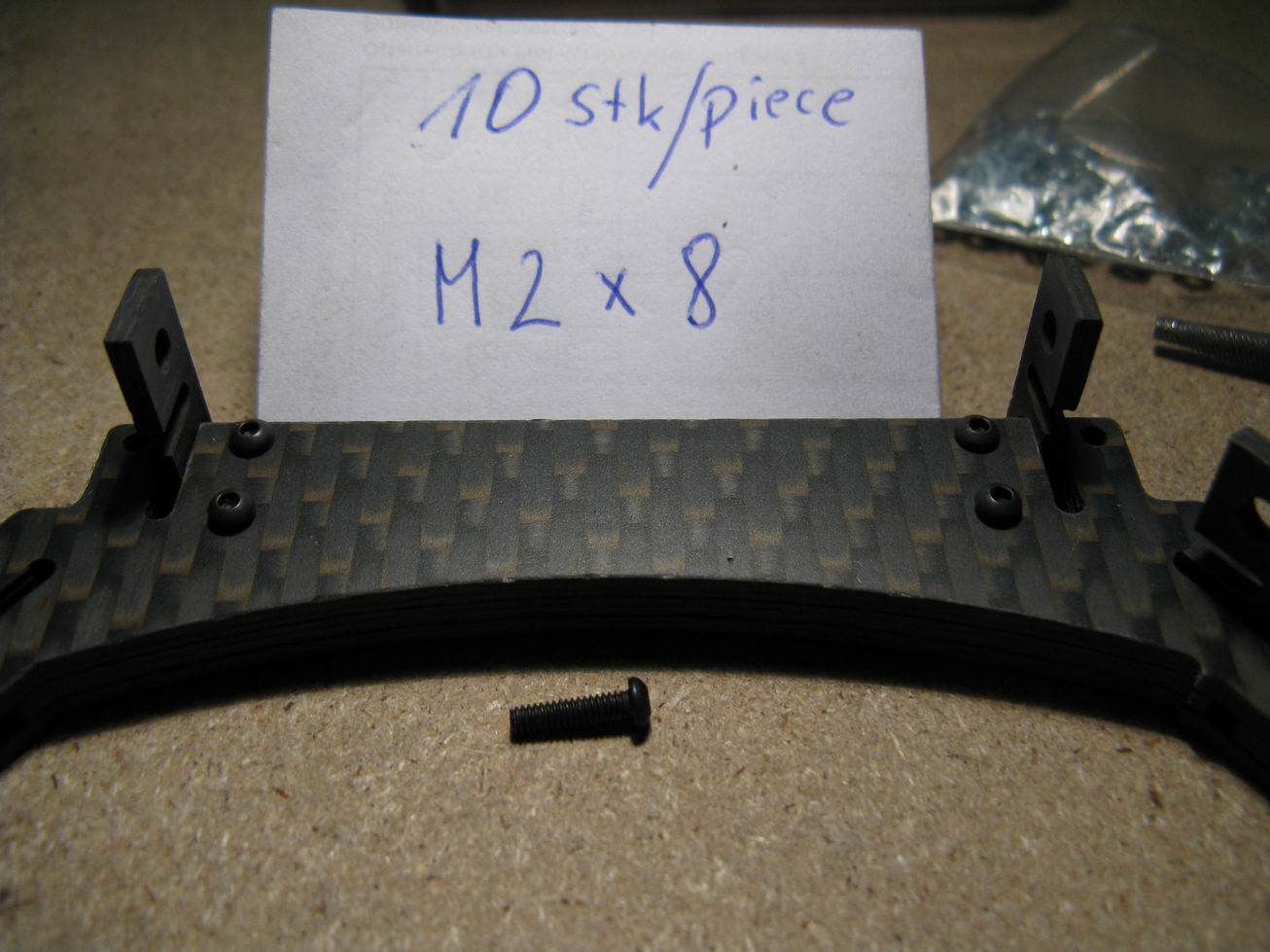

Zusammengeschraubt wird mit M2x8

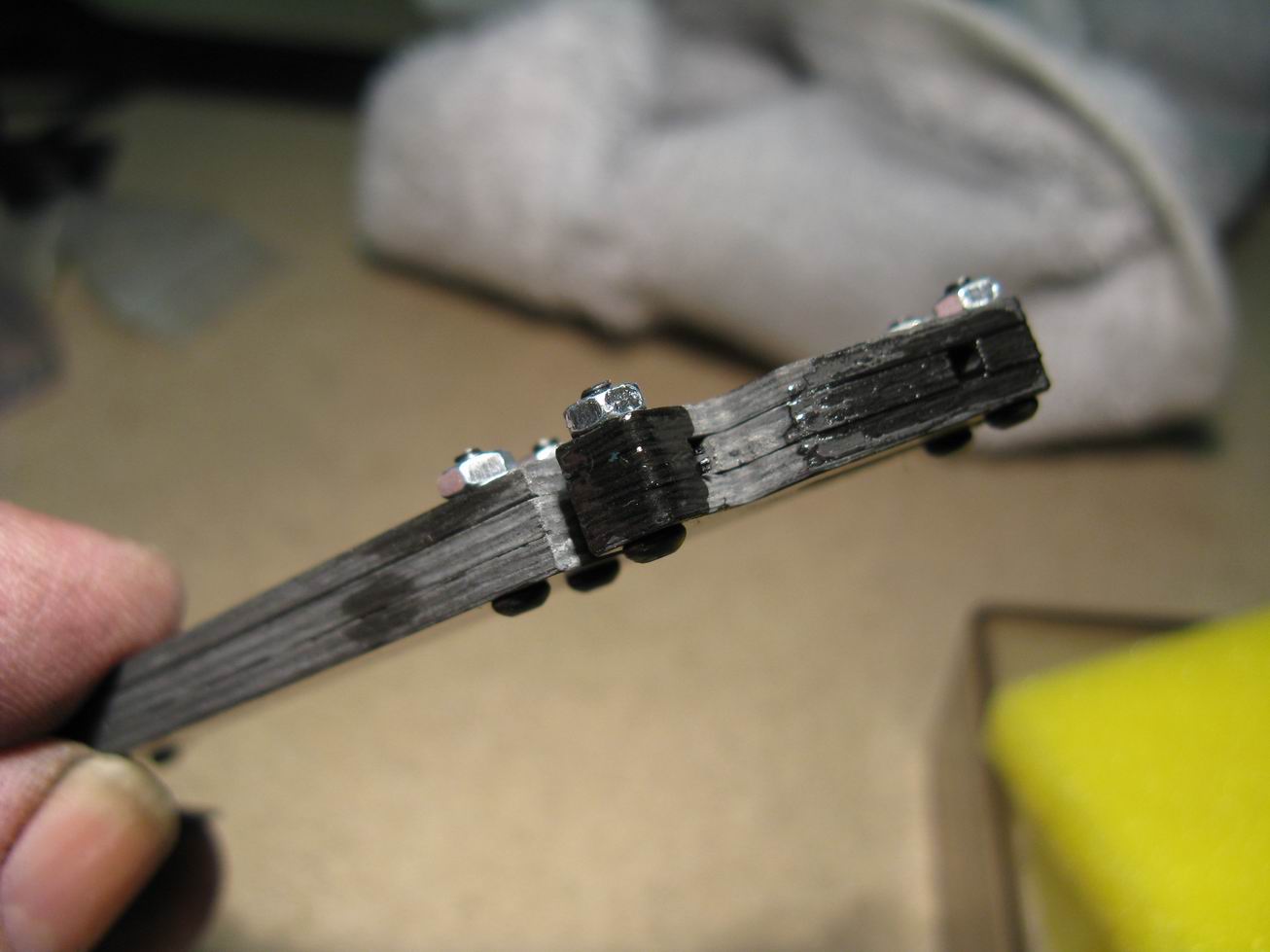

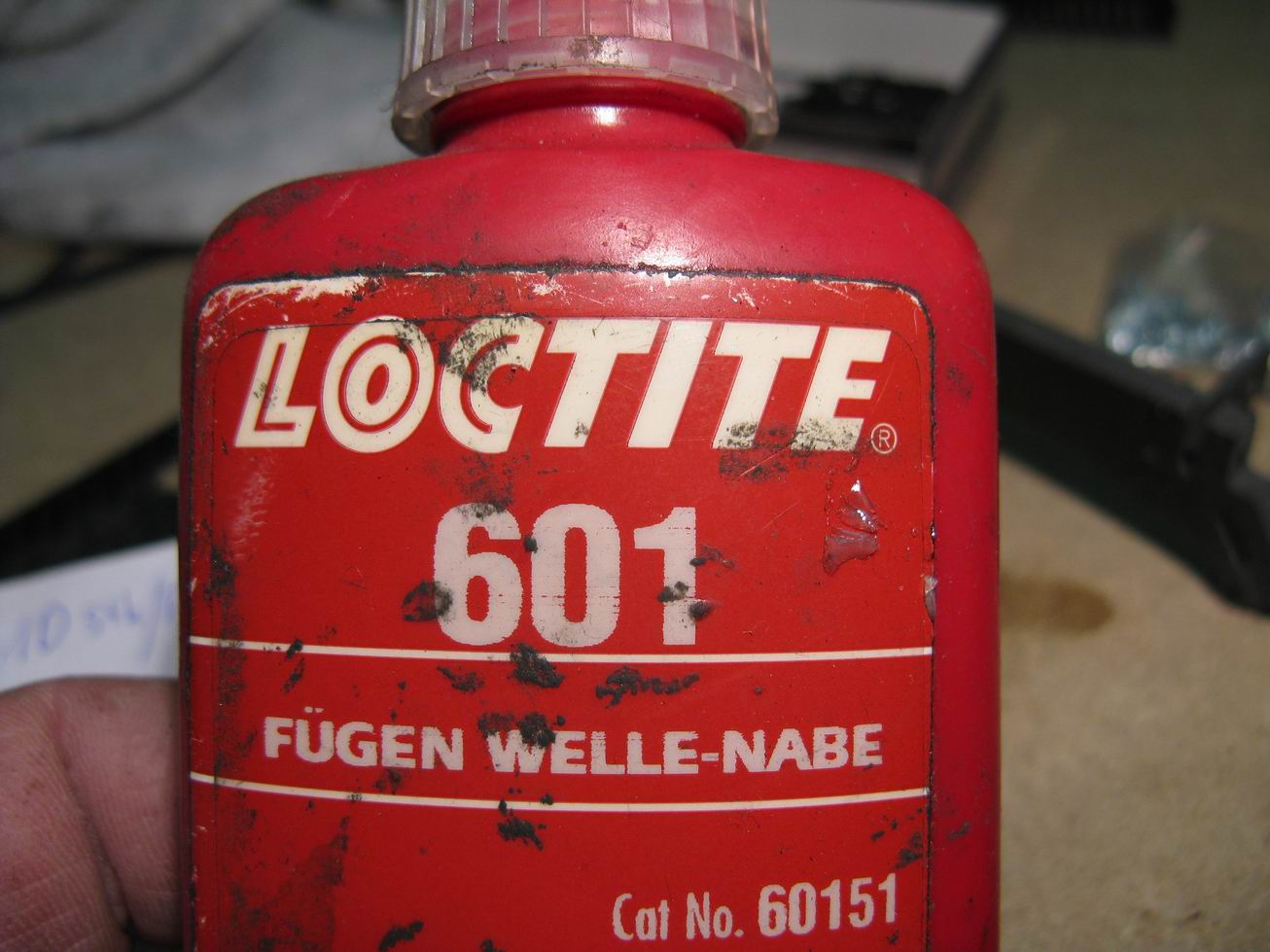

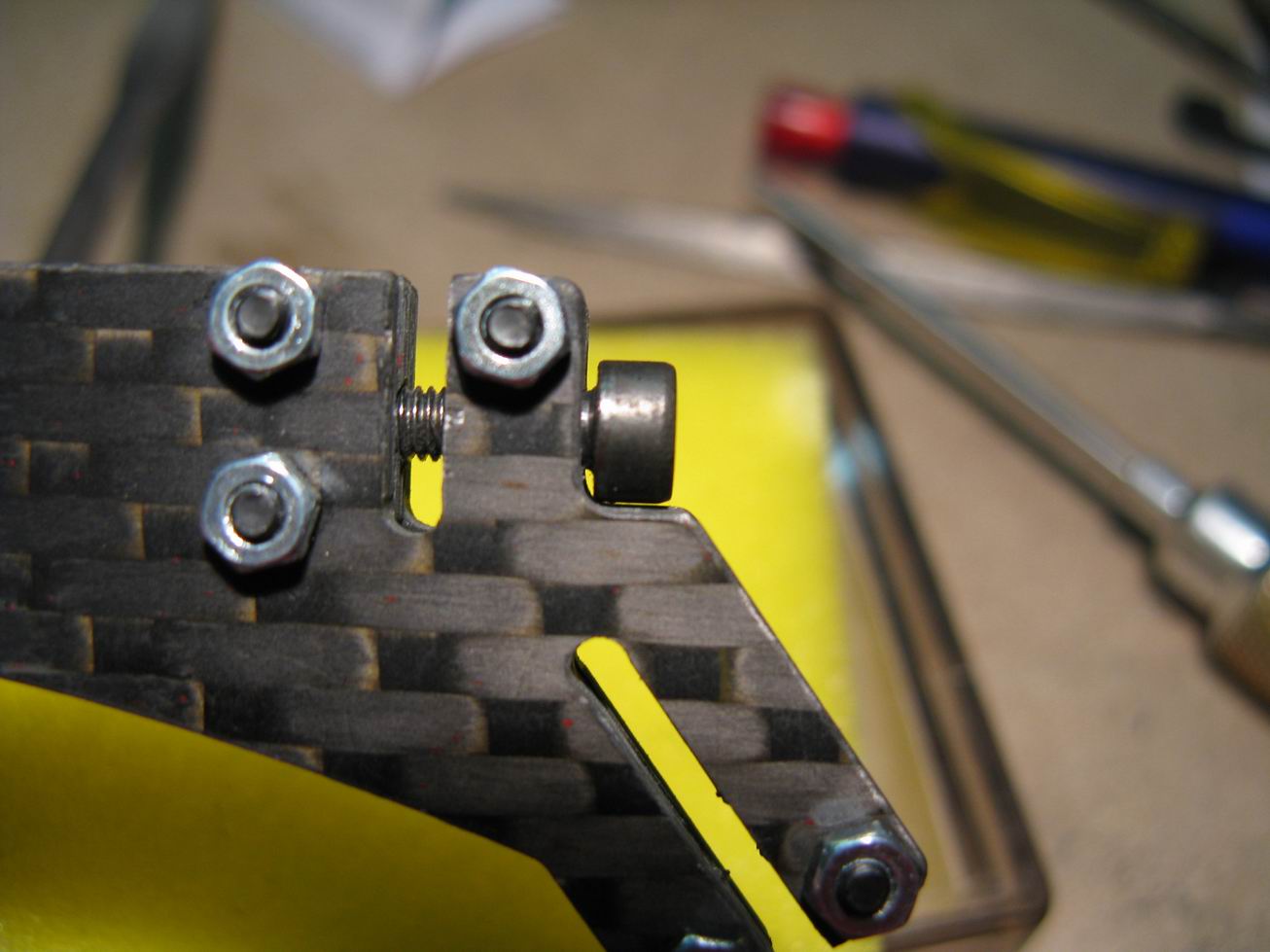

Da ein doch eher Vibration belasteter Teil , die Muttern mit Loctite sichern

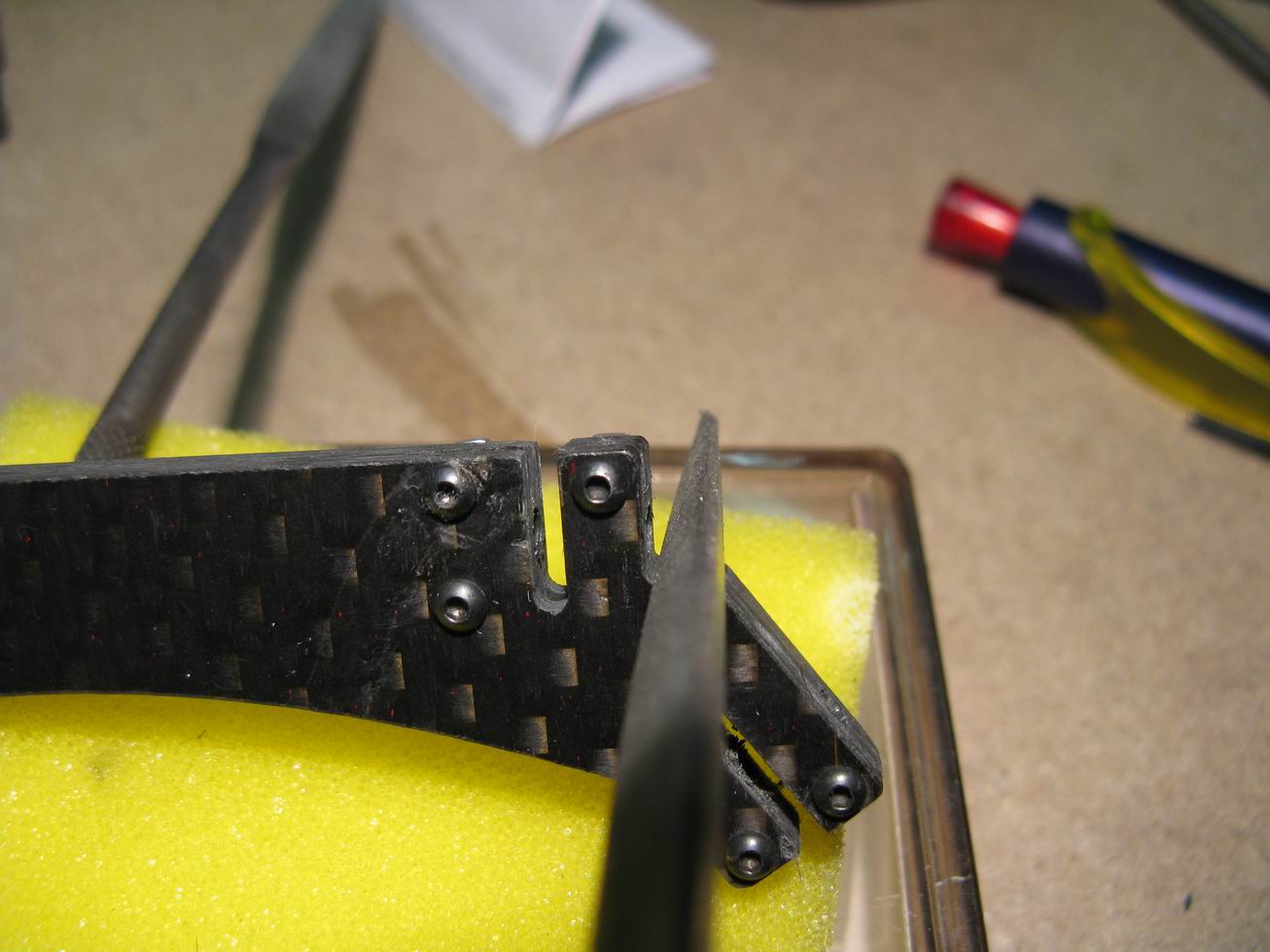

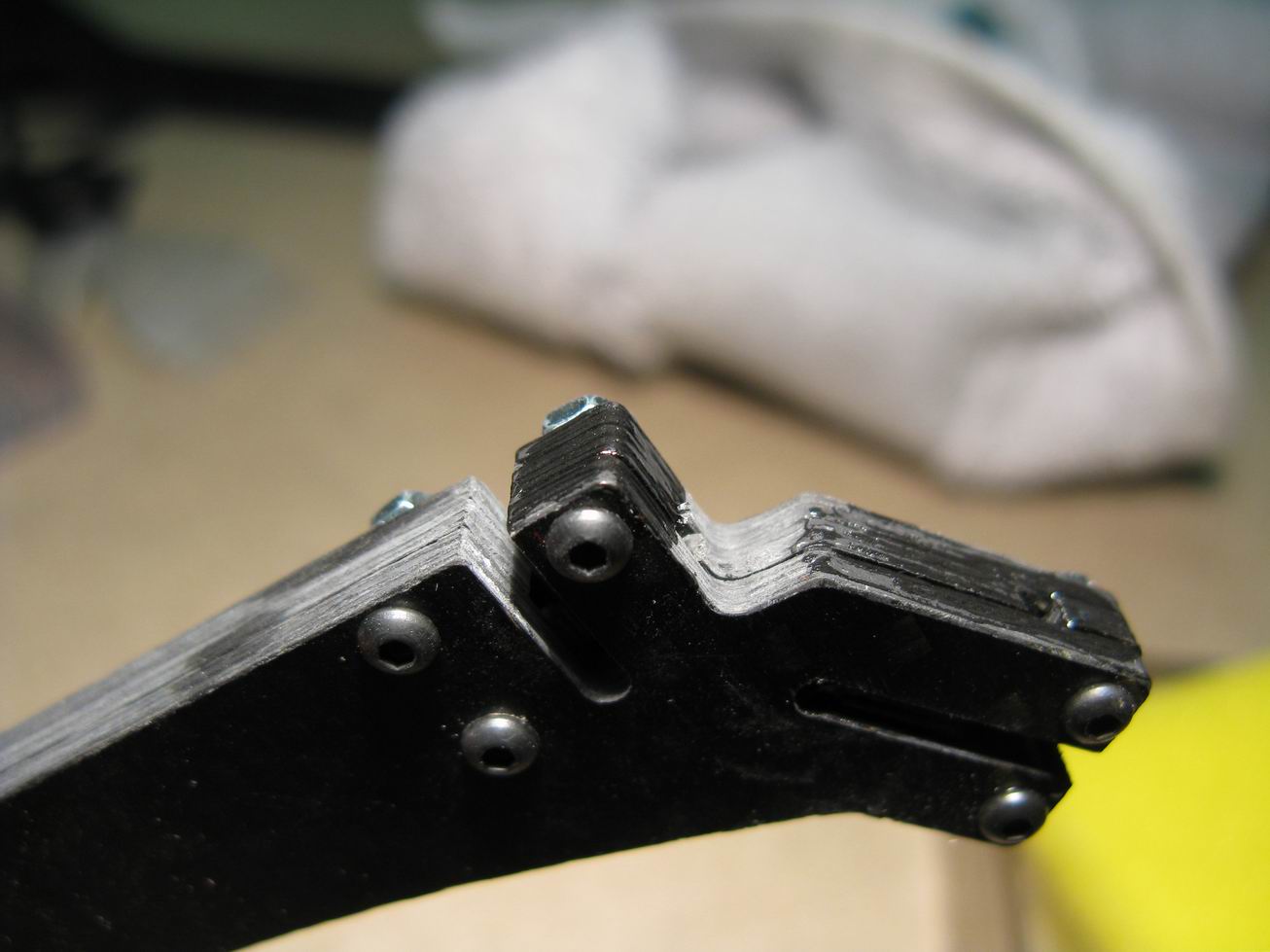

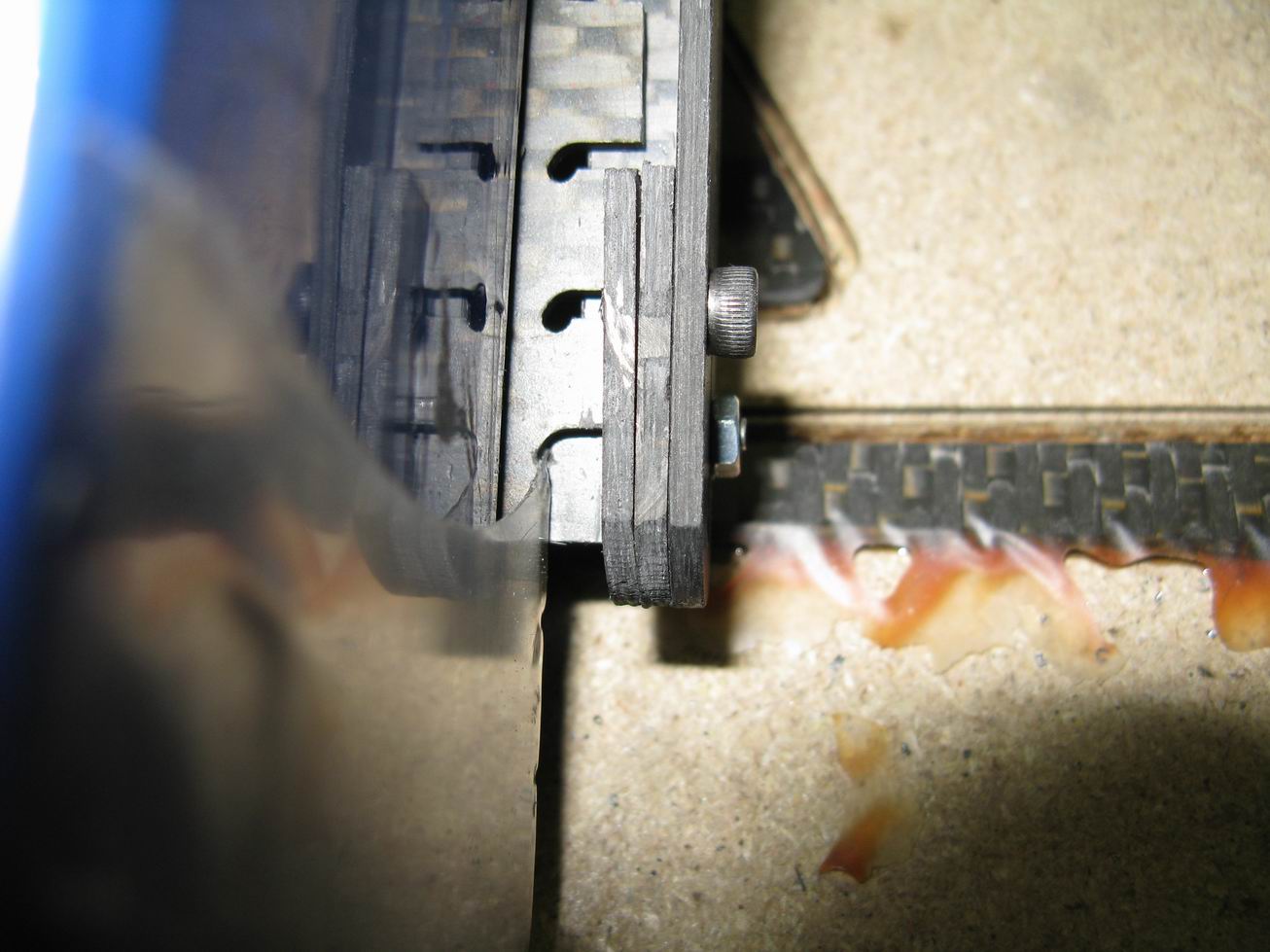

Die Nasen nach der Montage entfernen

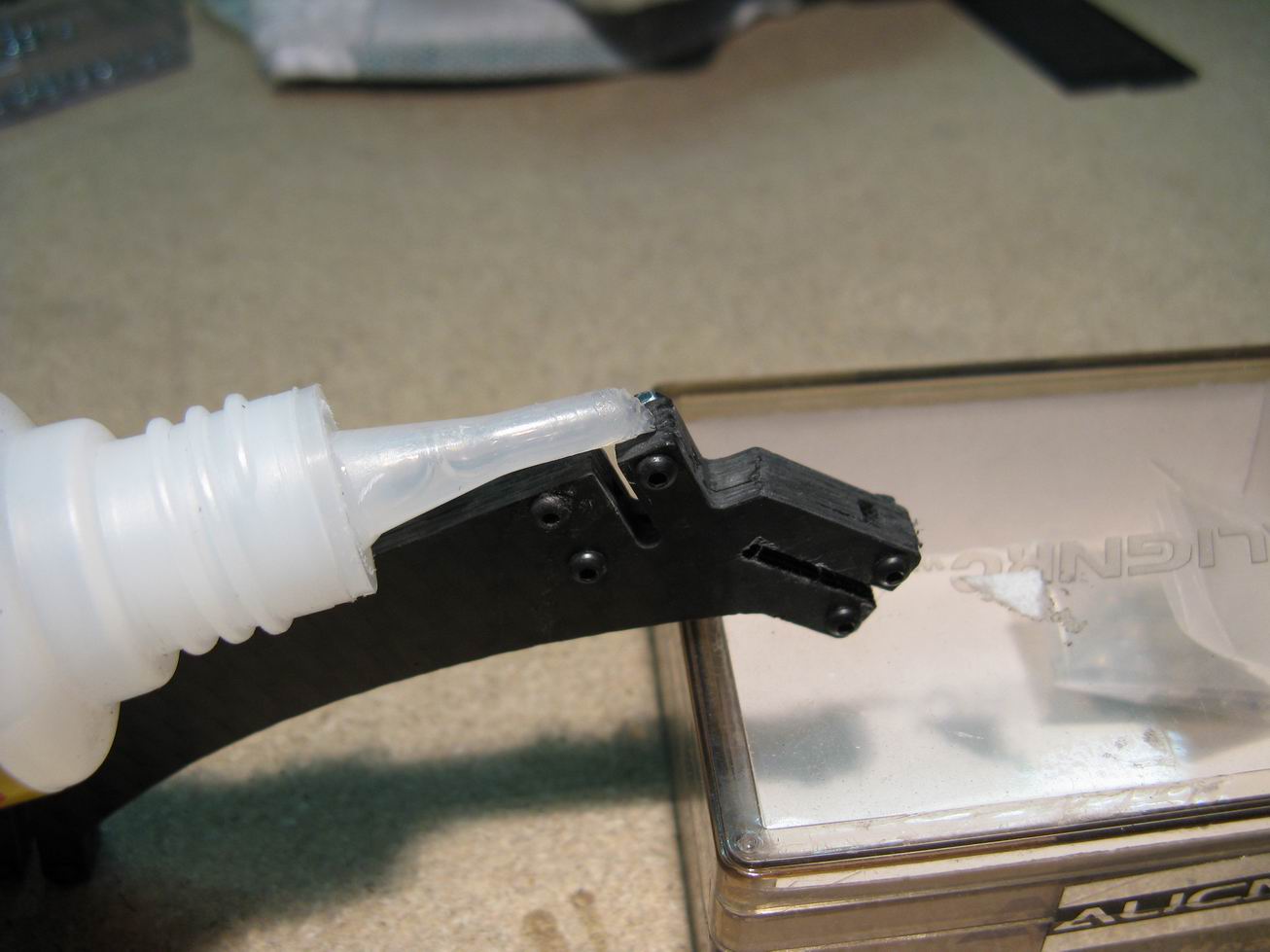

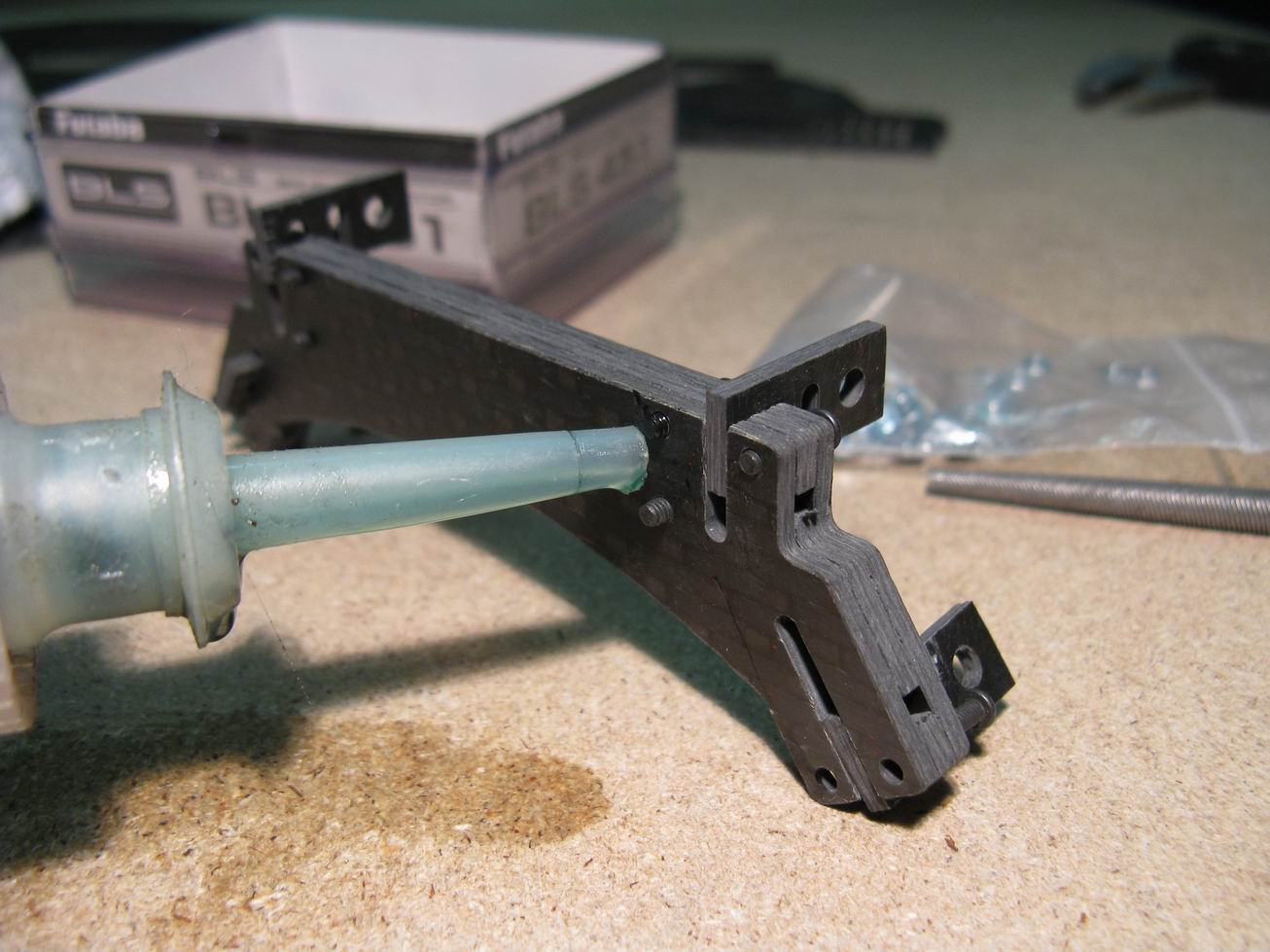

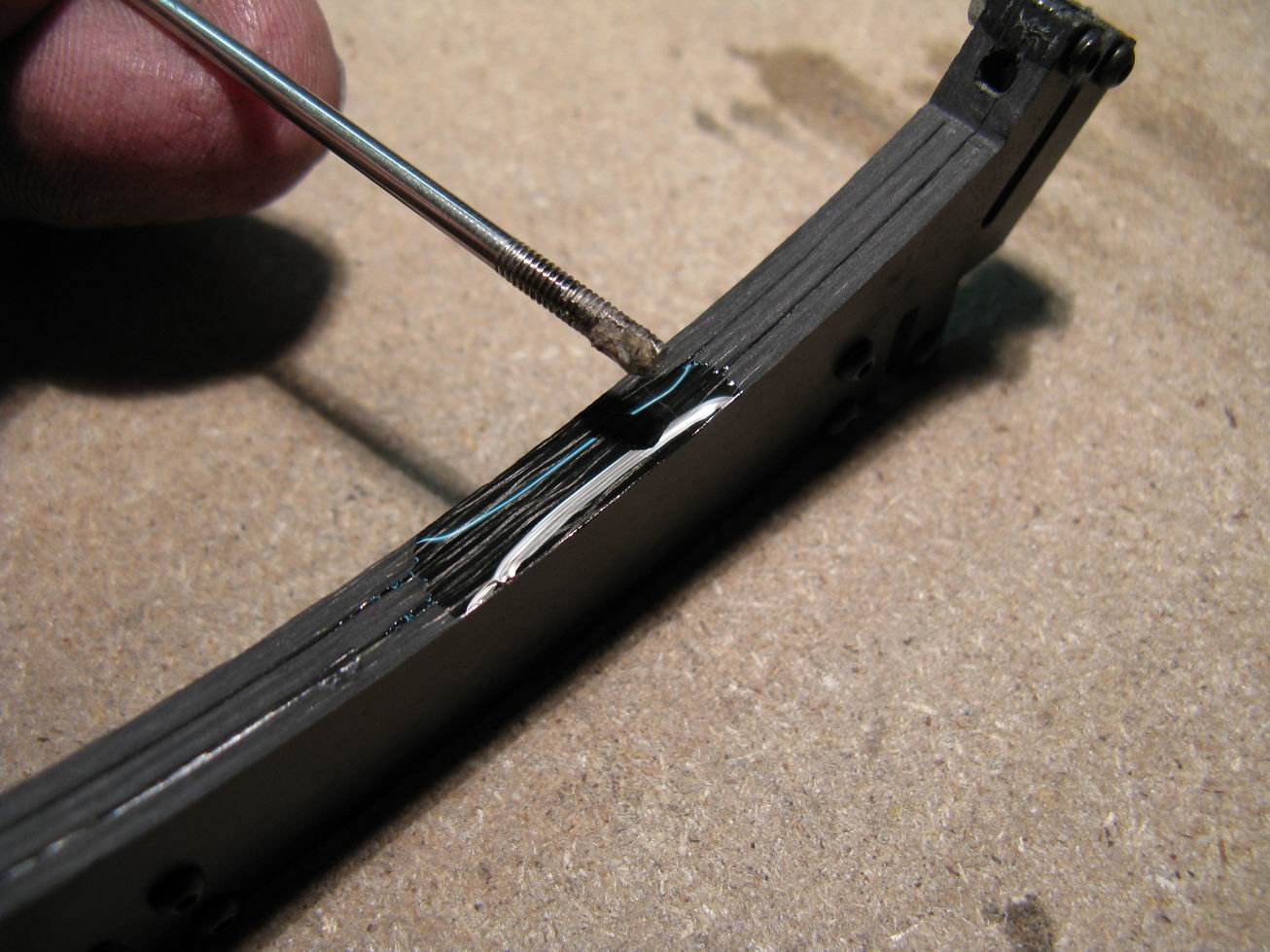

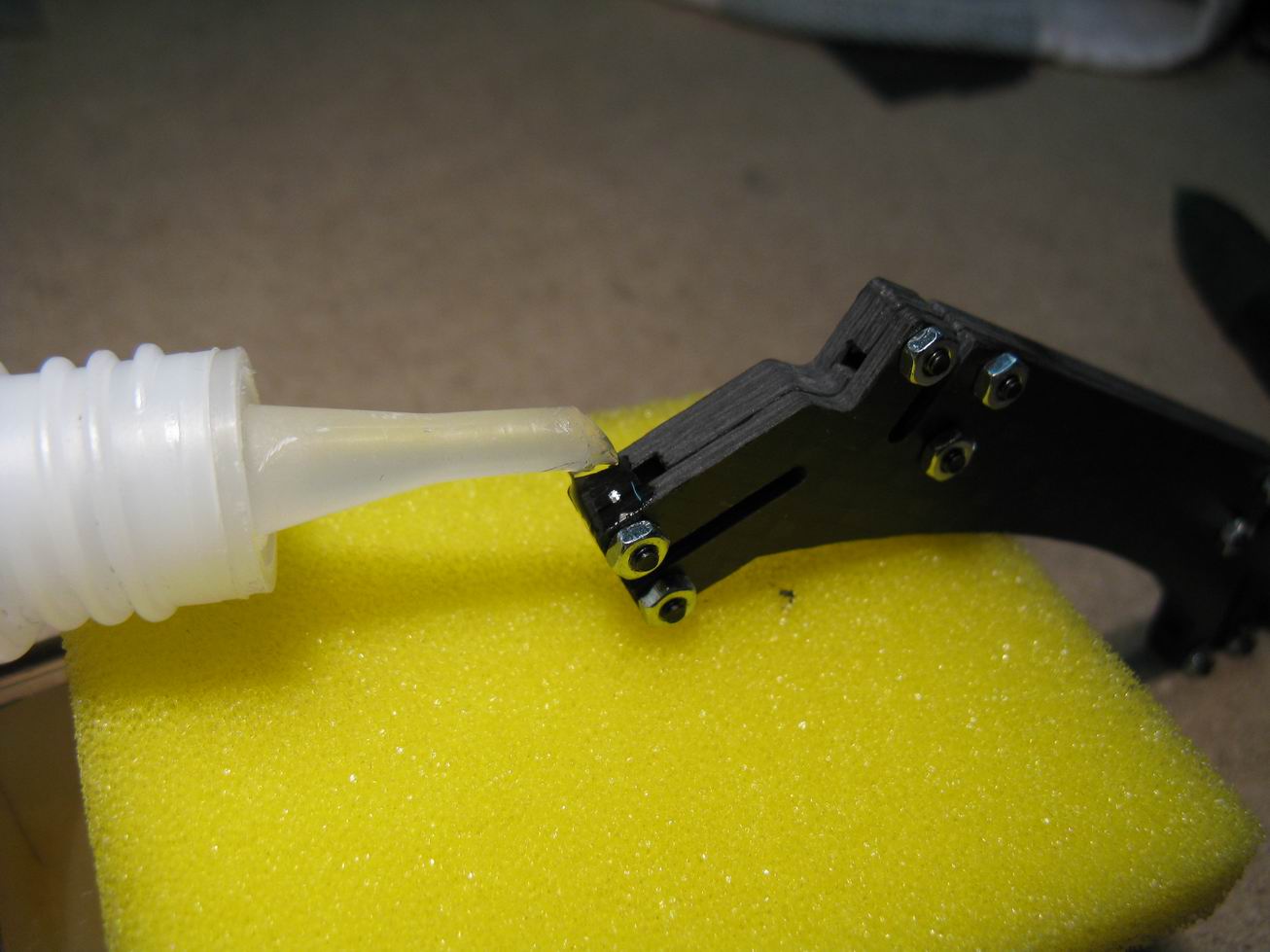

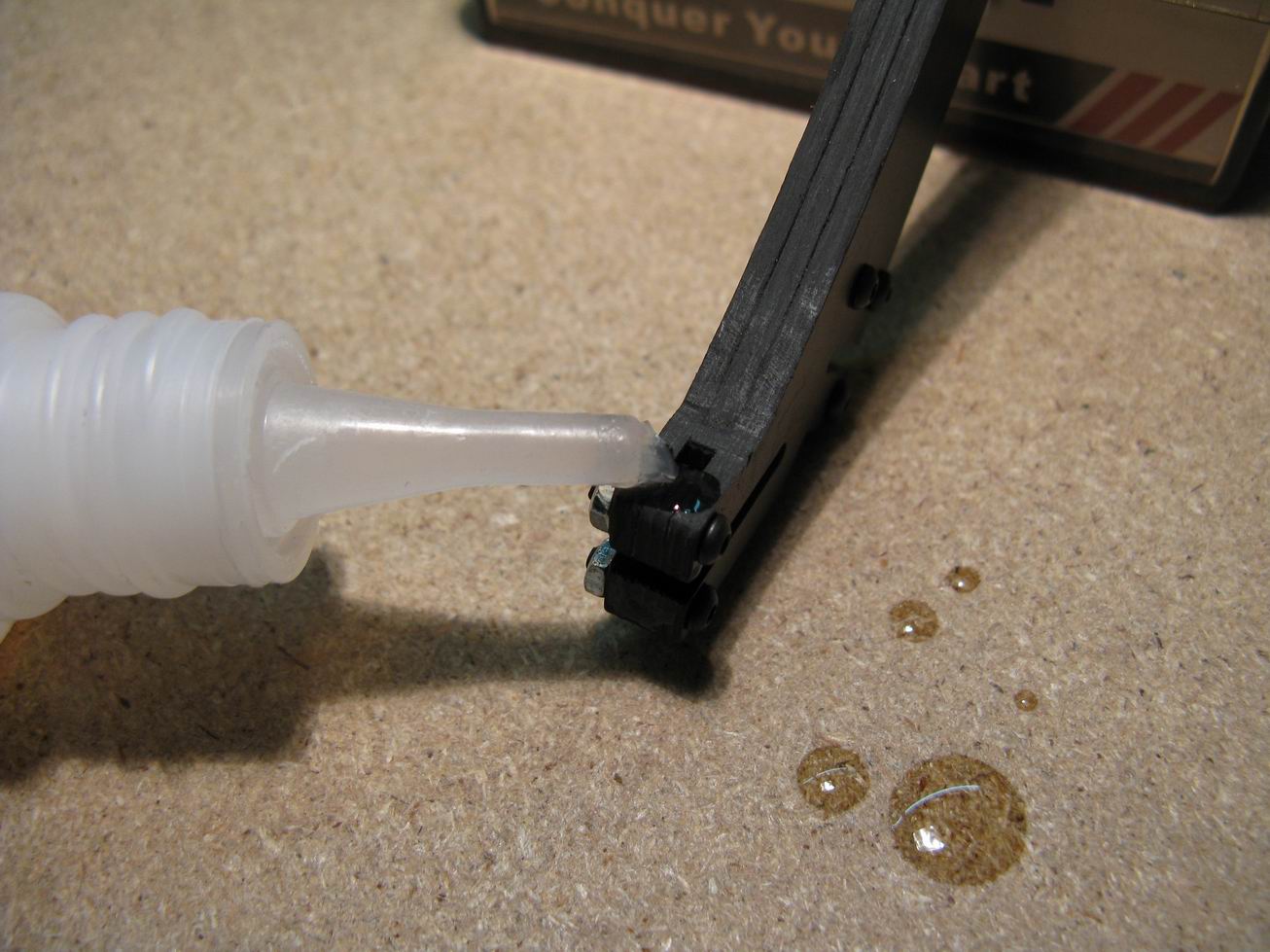

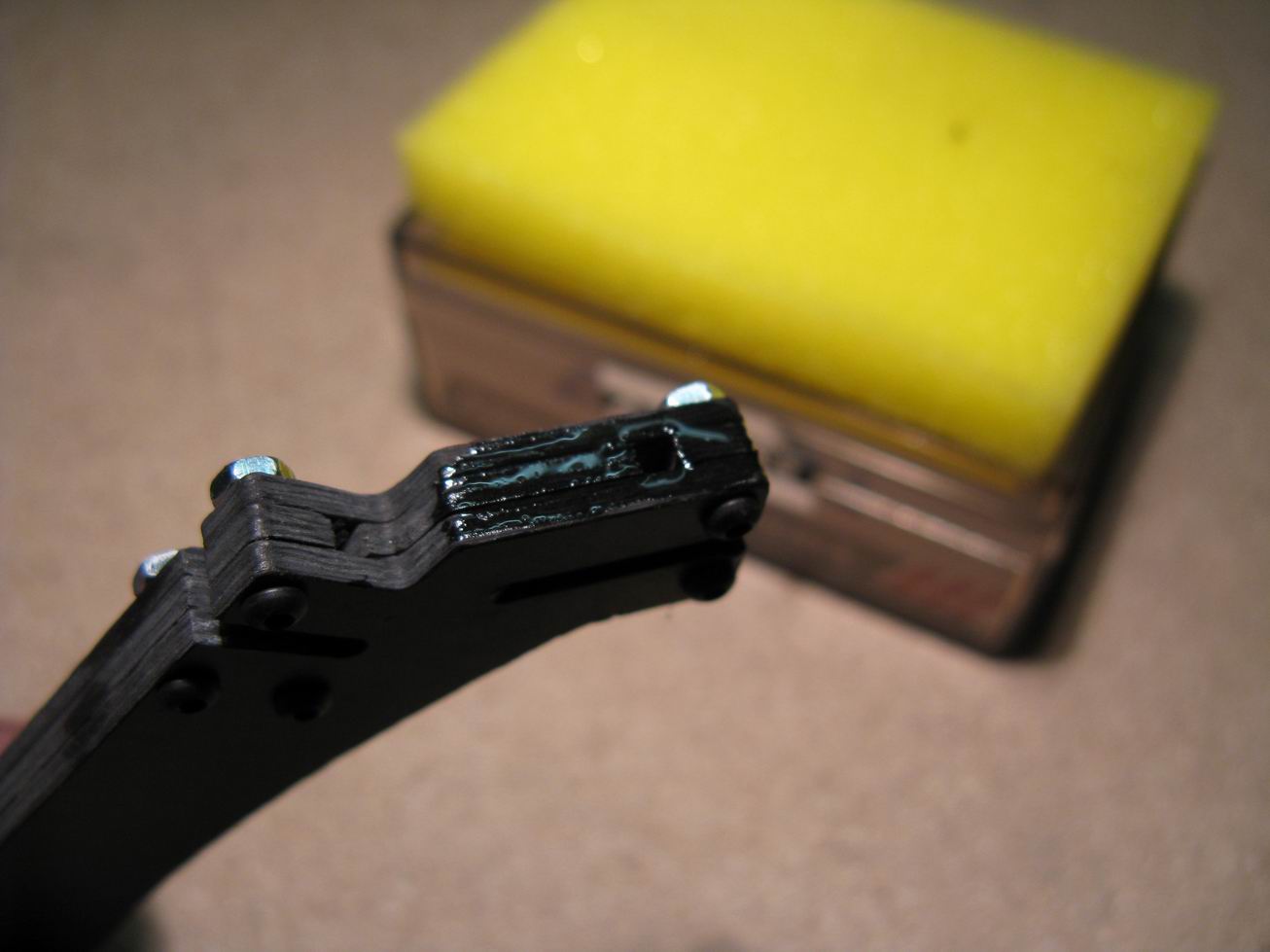

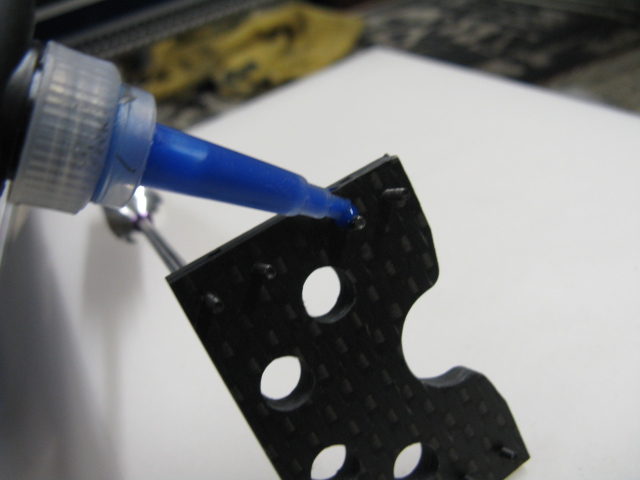

Im mittleren Teil befinden sich, durch die Konstruktion bedingt,  Teile die sich durch das nachfolgende Bohren und Gewindeschneiden  ein wenig verdrehen können, weshalb wir die mal fixieren mit Sekundenkleber dünnflüssig.

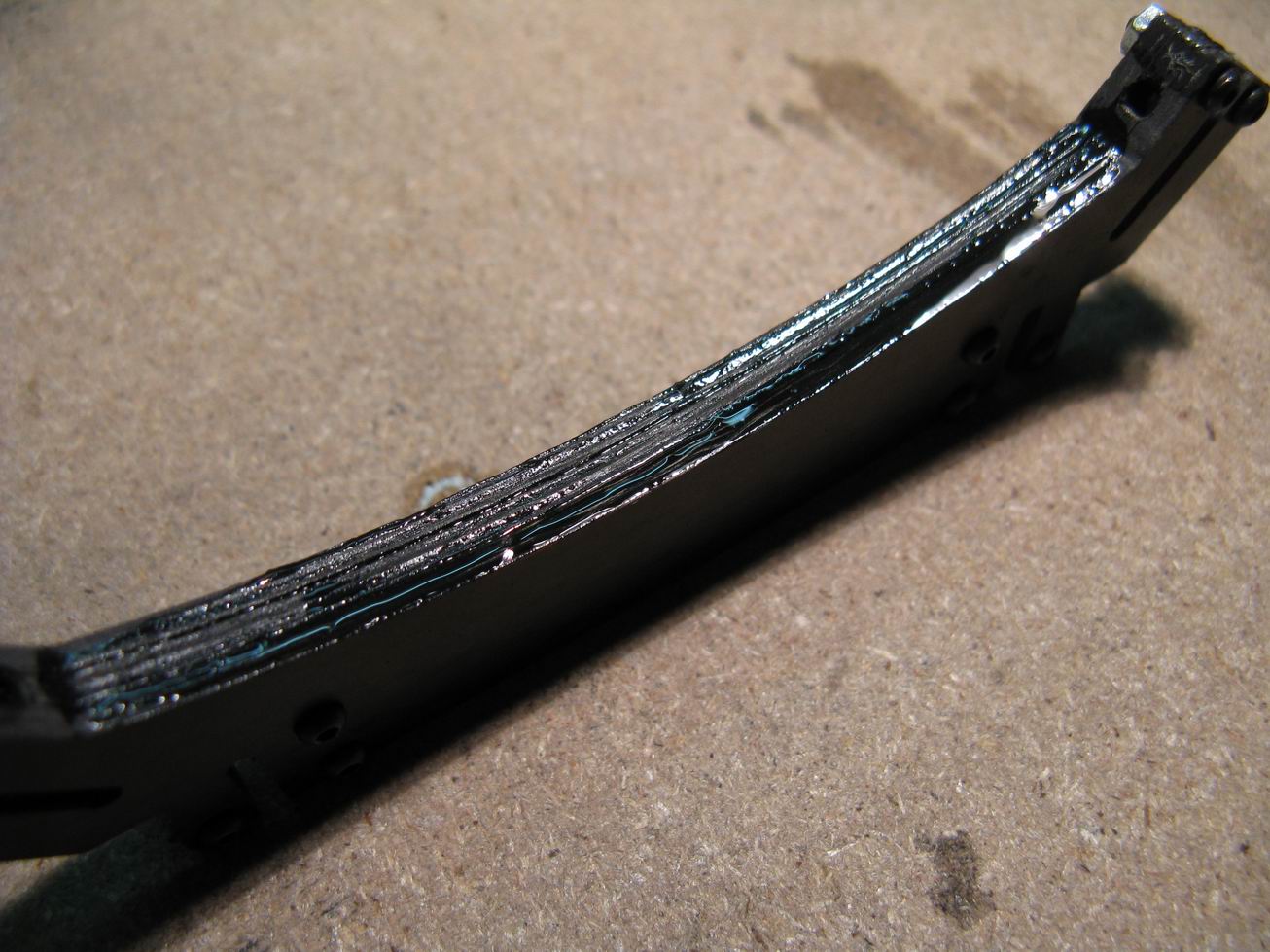

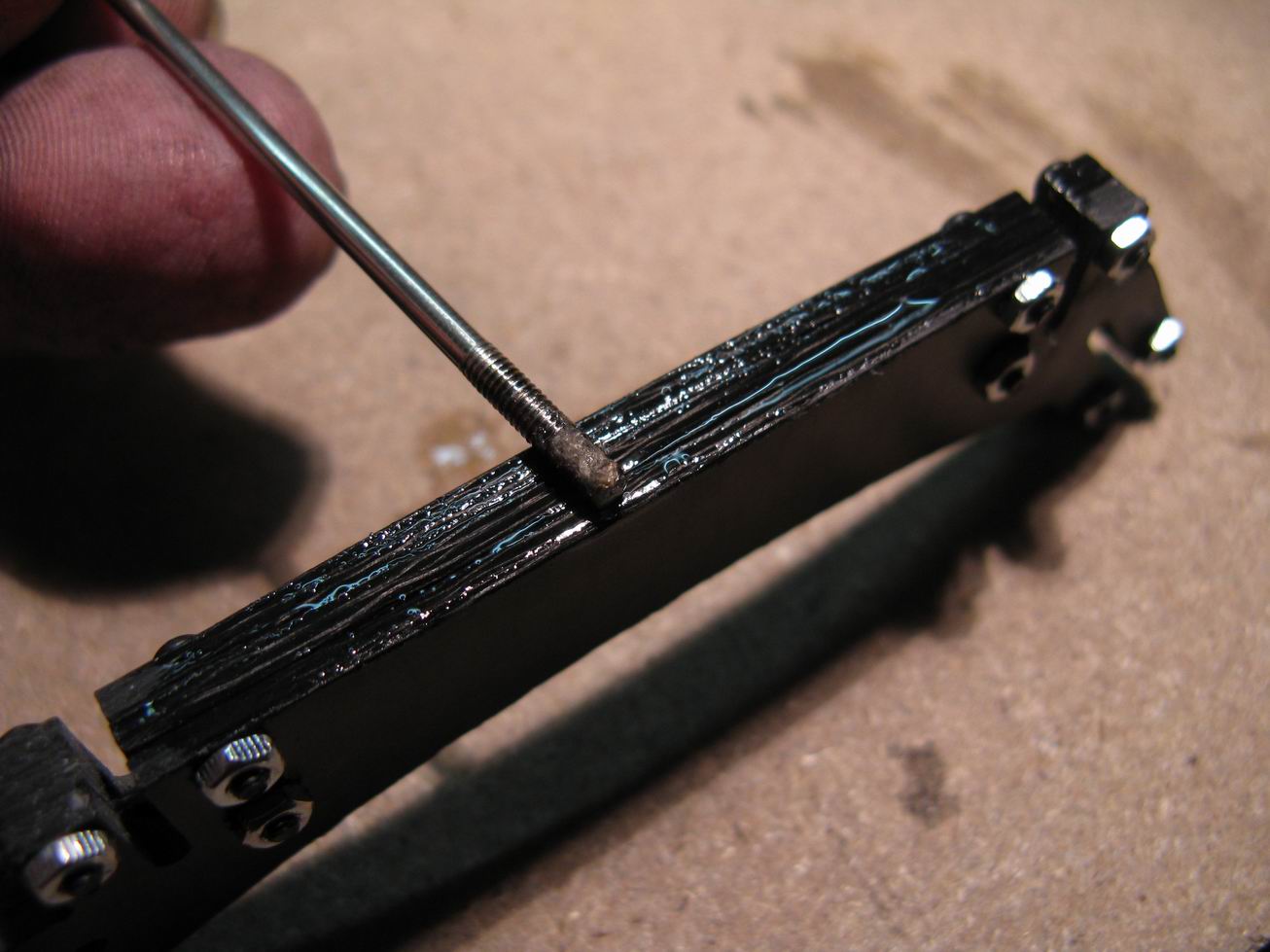

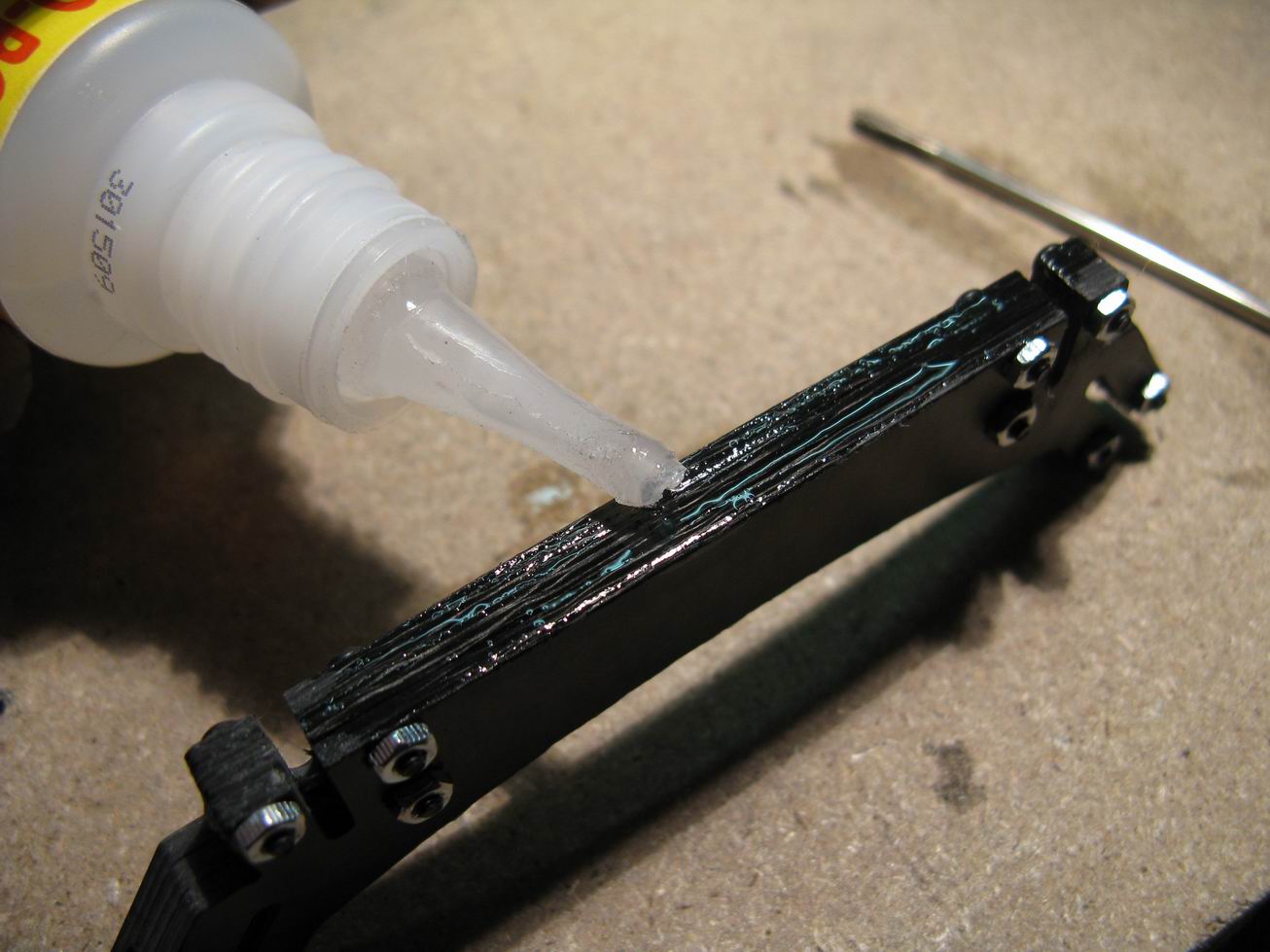

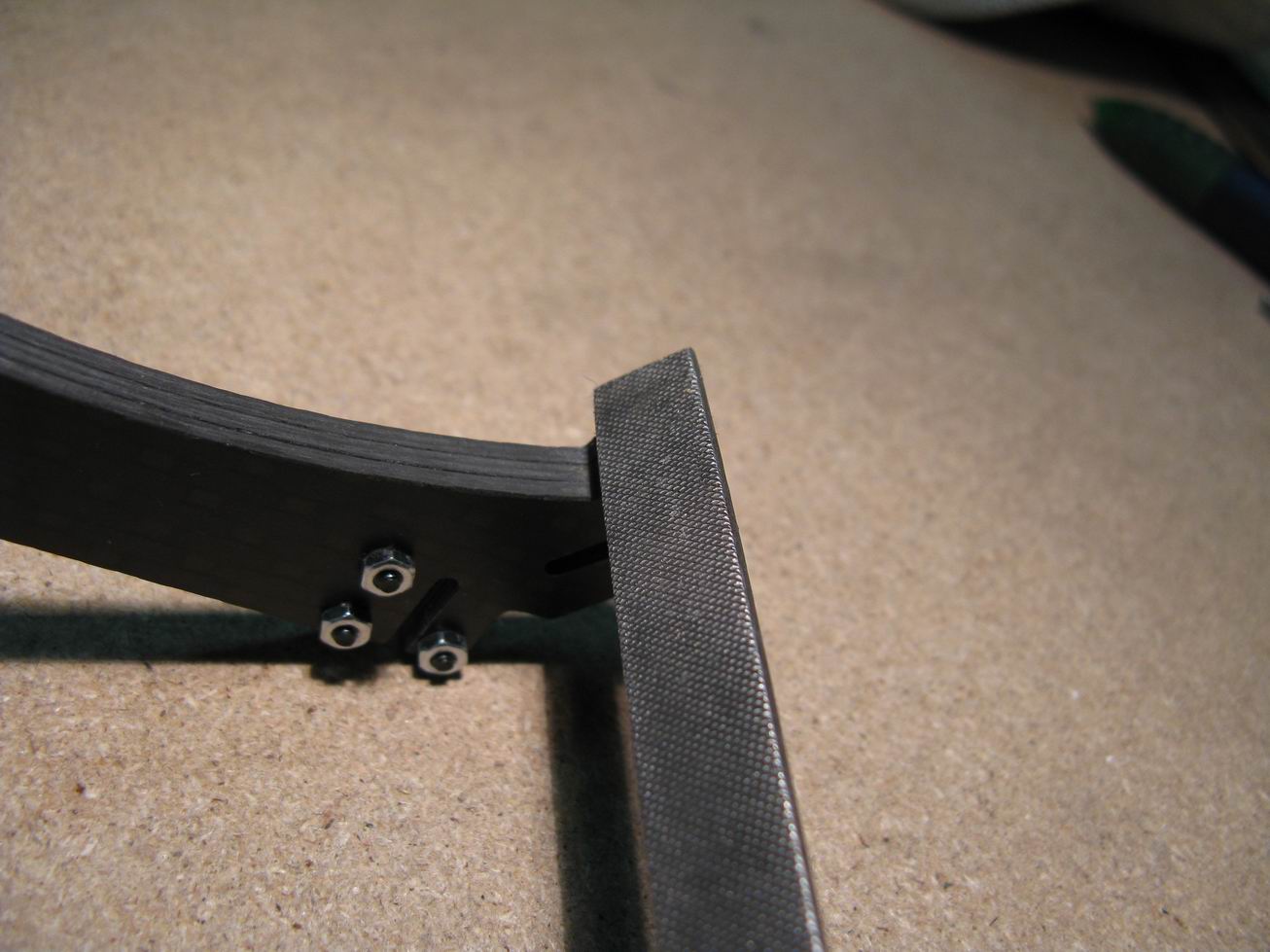

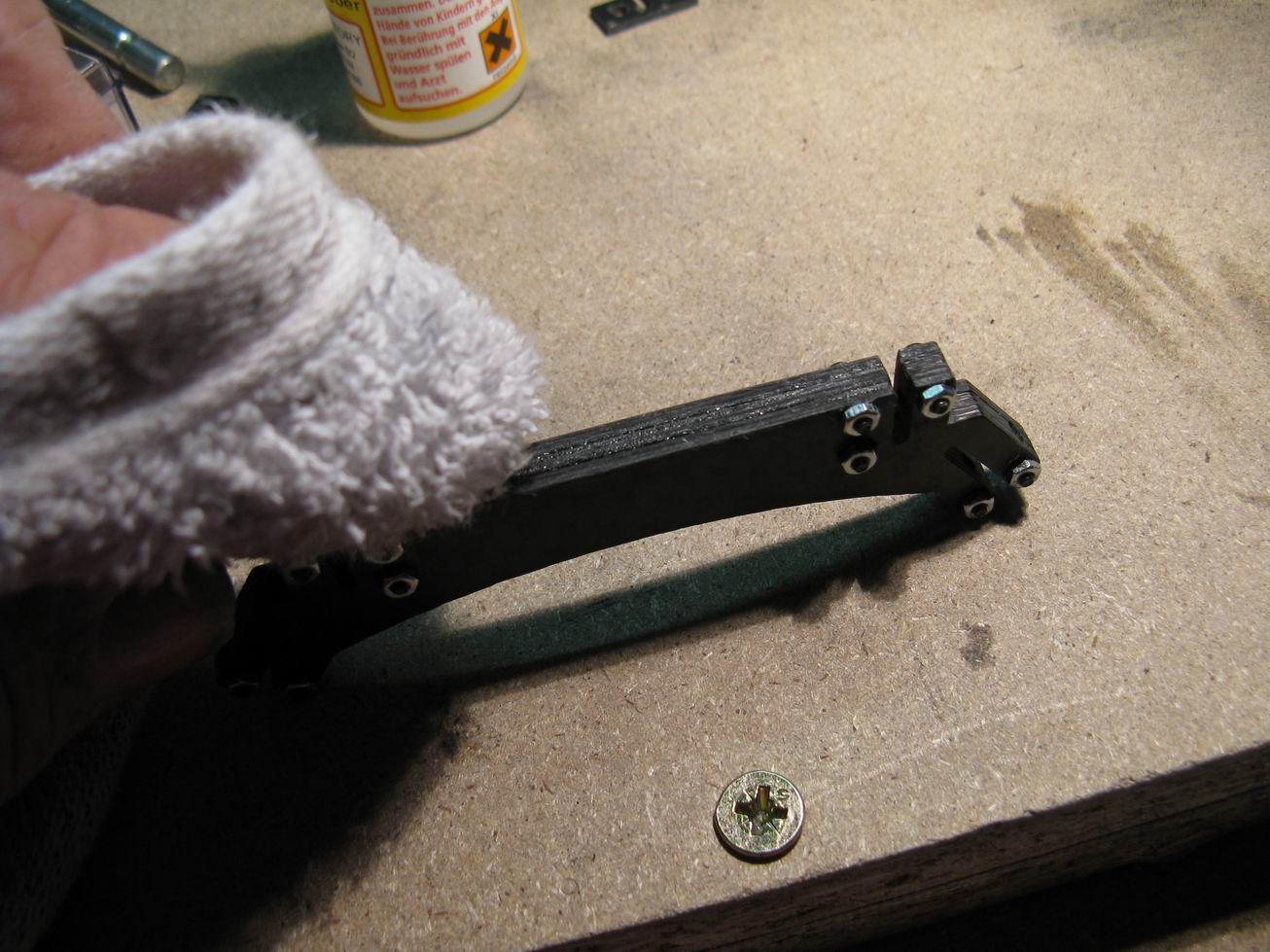

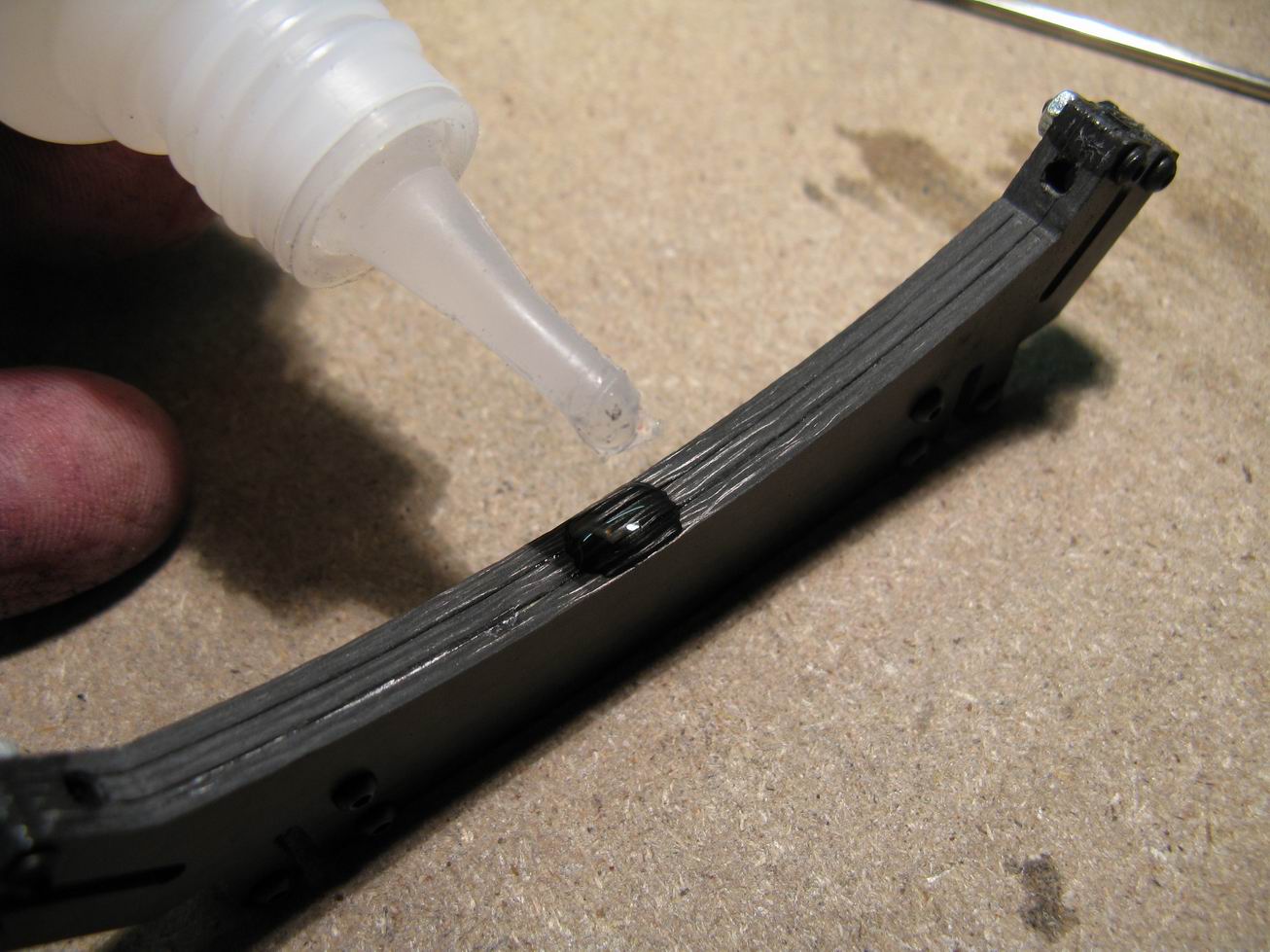

Es spricht  nichts dagegen die Platten jetzt schon rundherum an der Stirnseite verkleben.

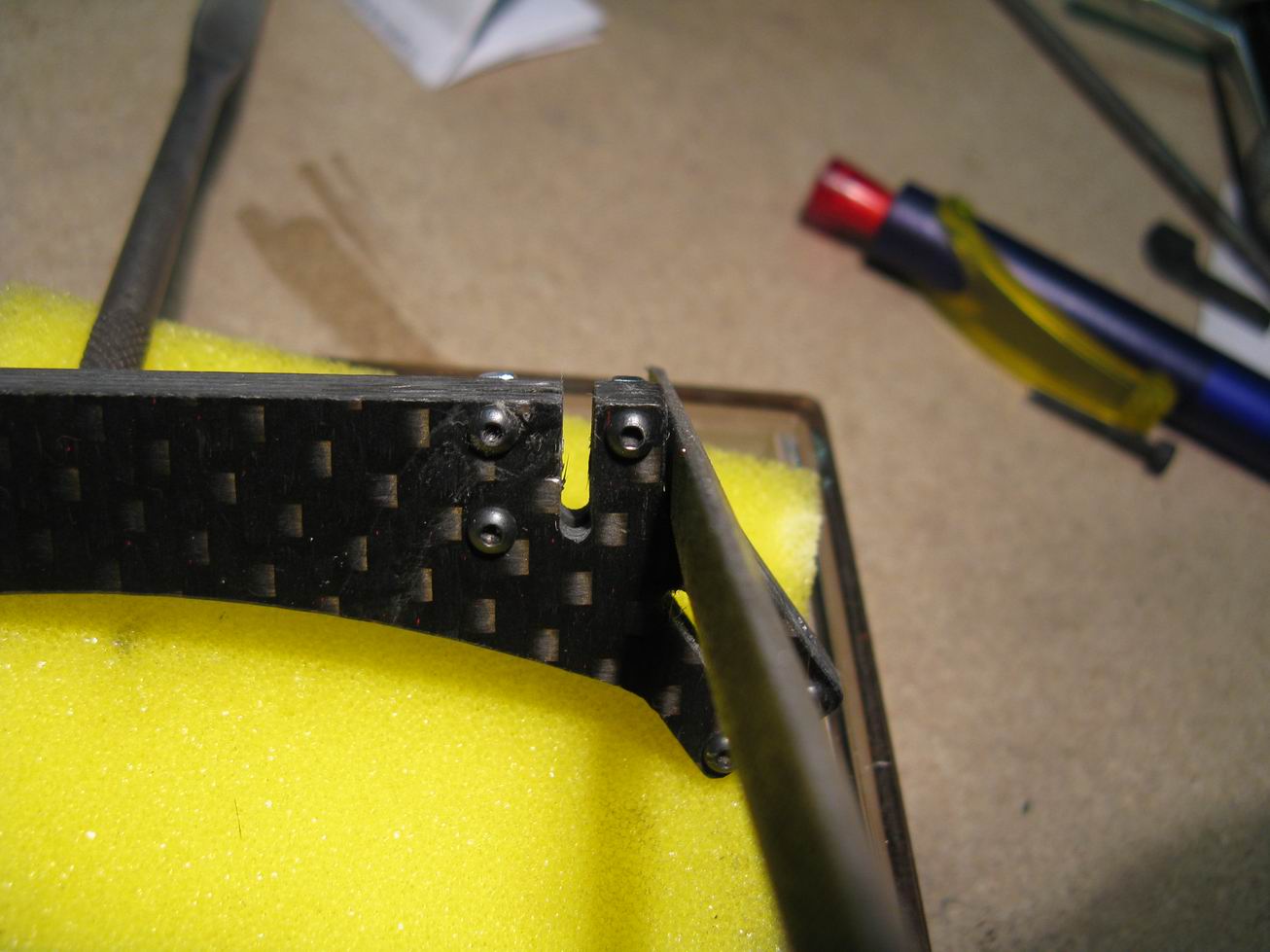

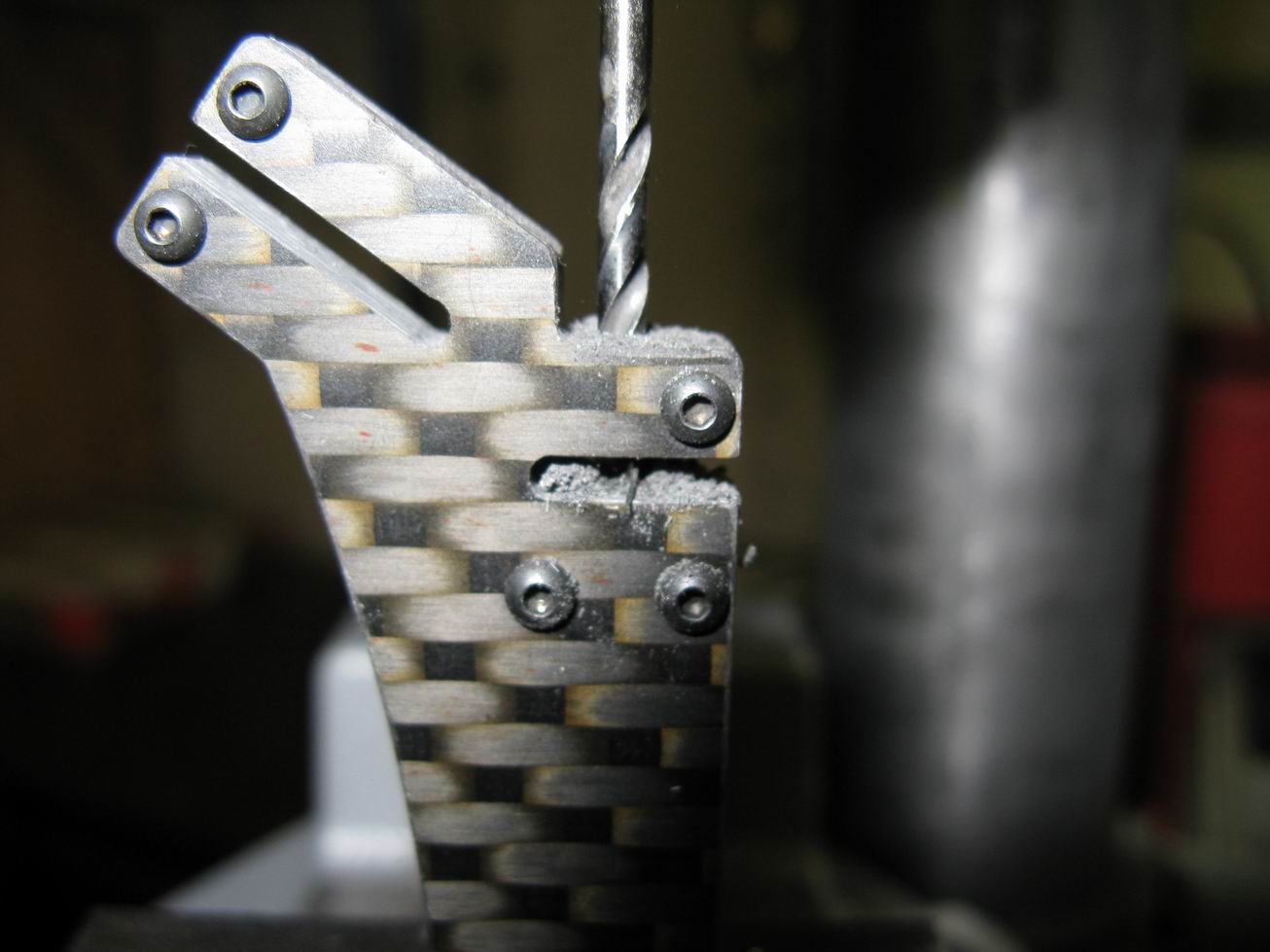

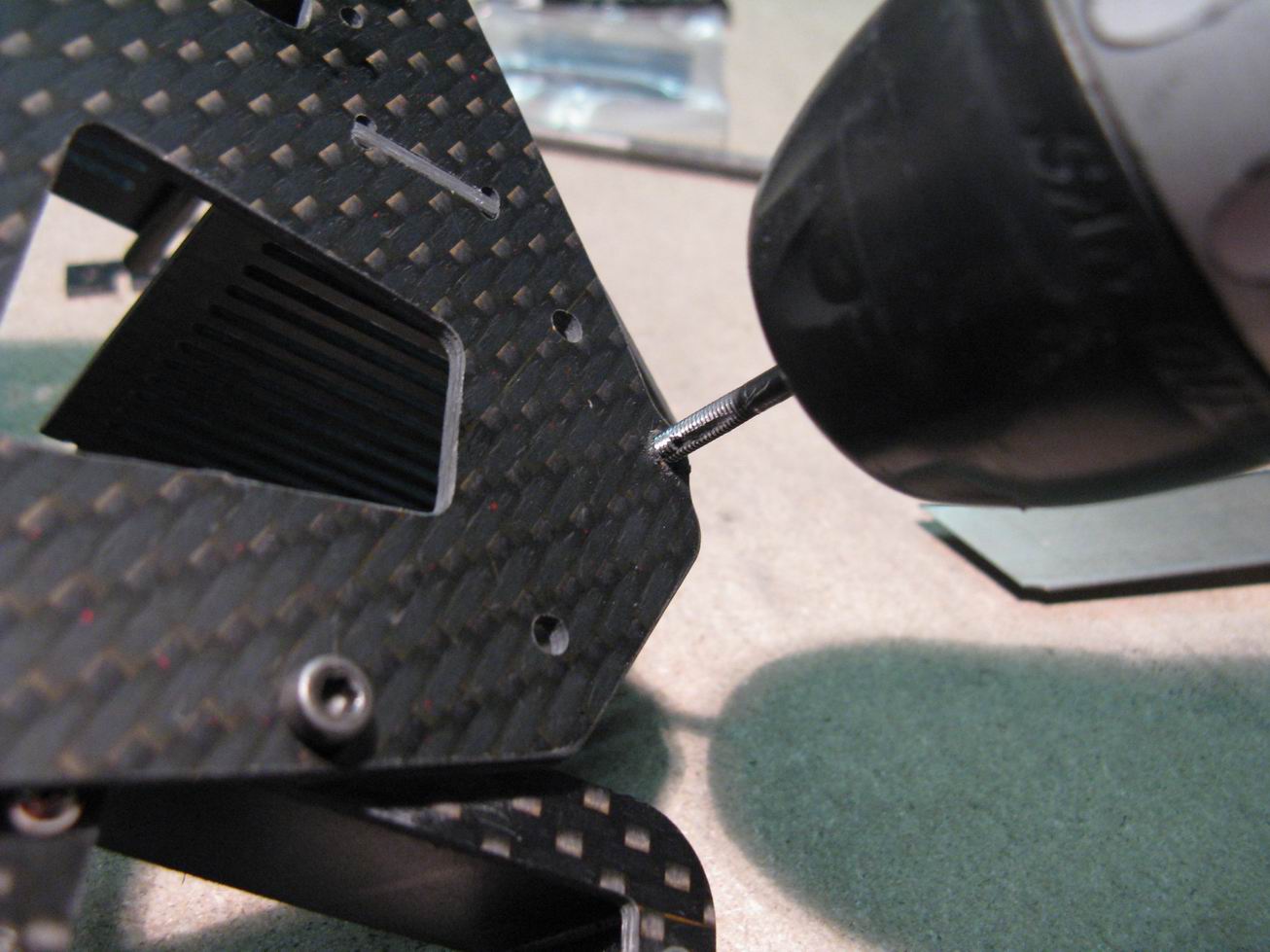

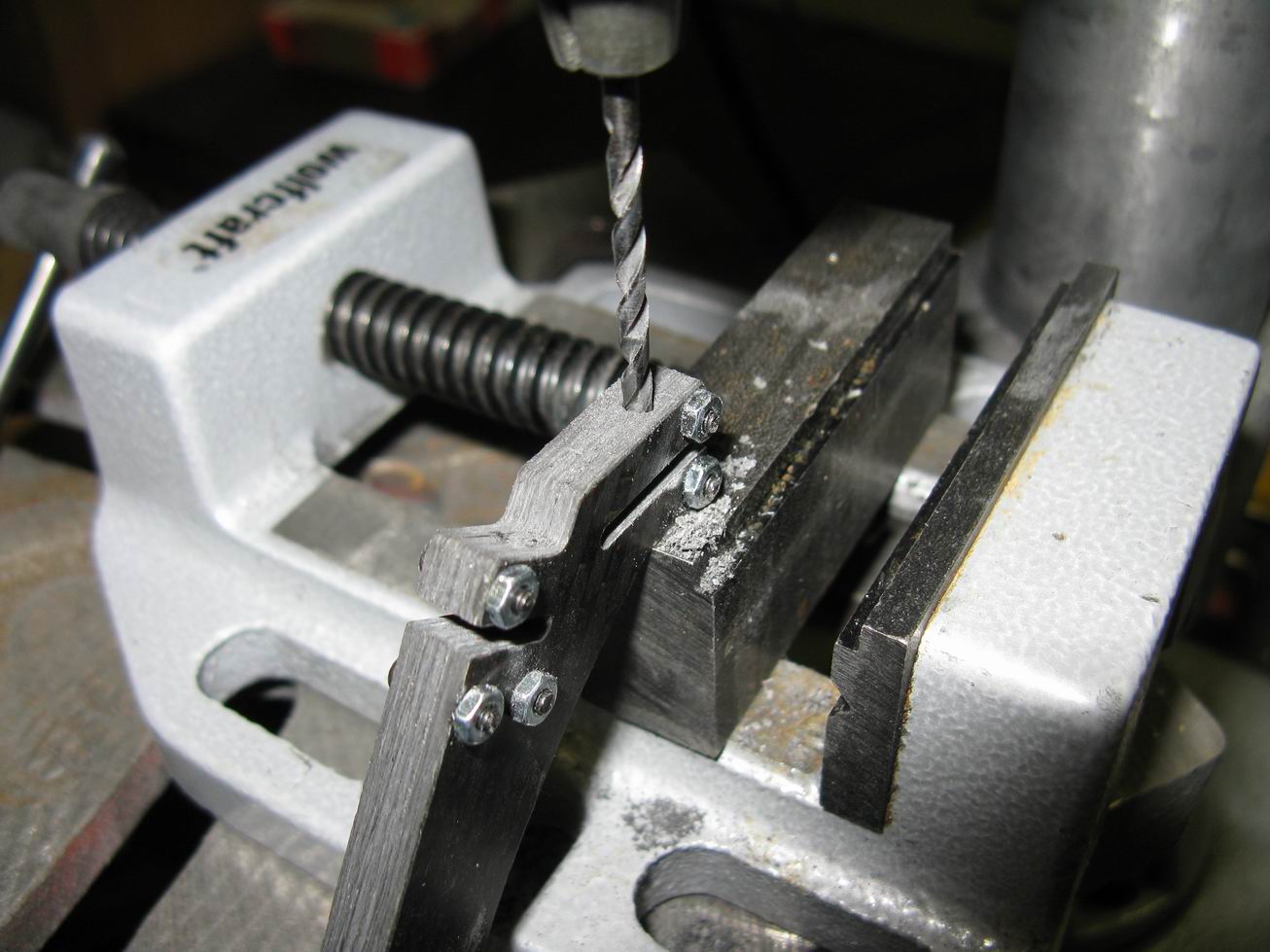

Es wird gebohrt.

Mit ein klein wenig Achtsamkeit.

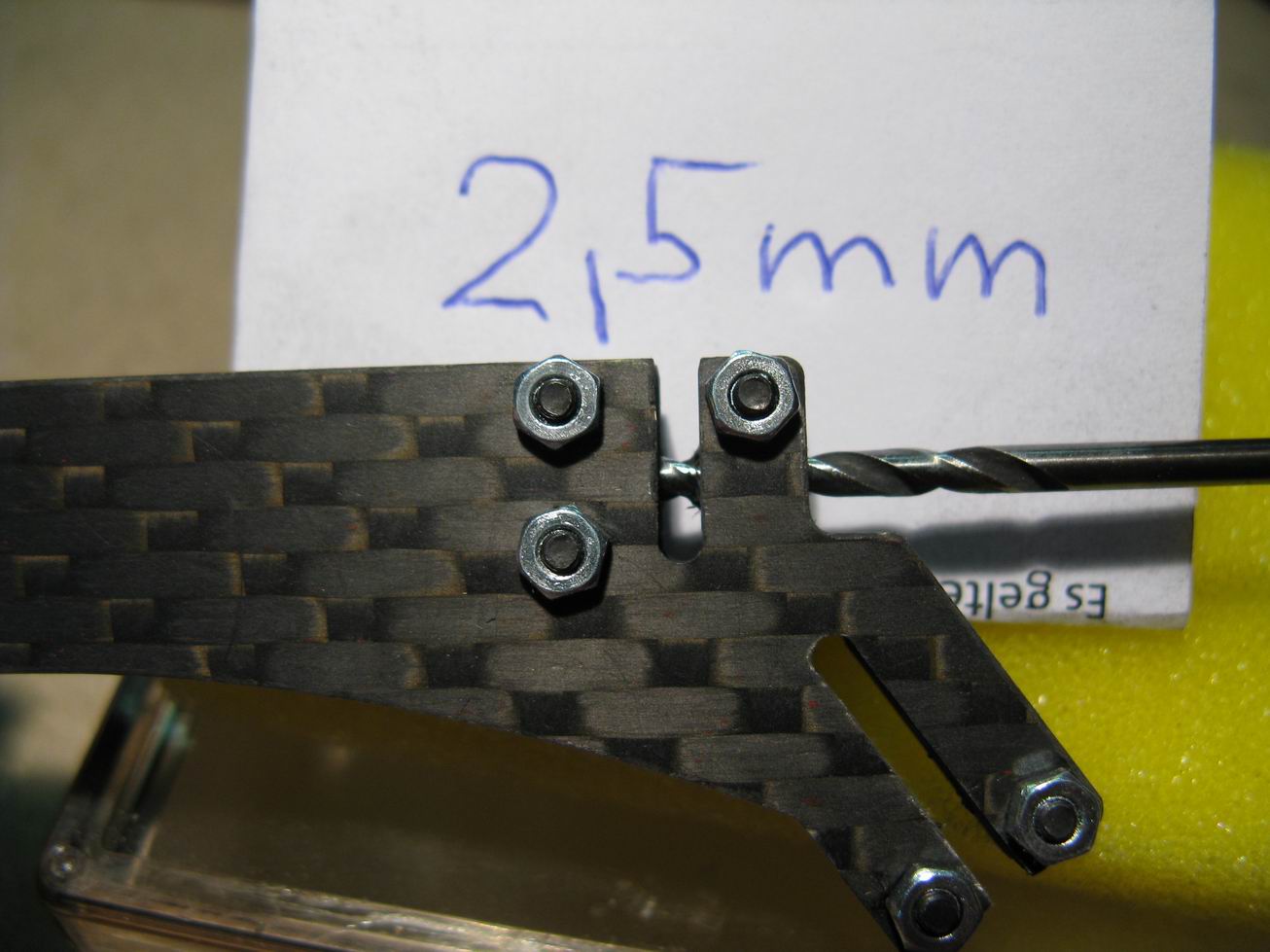

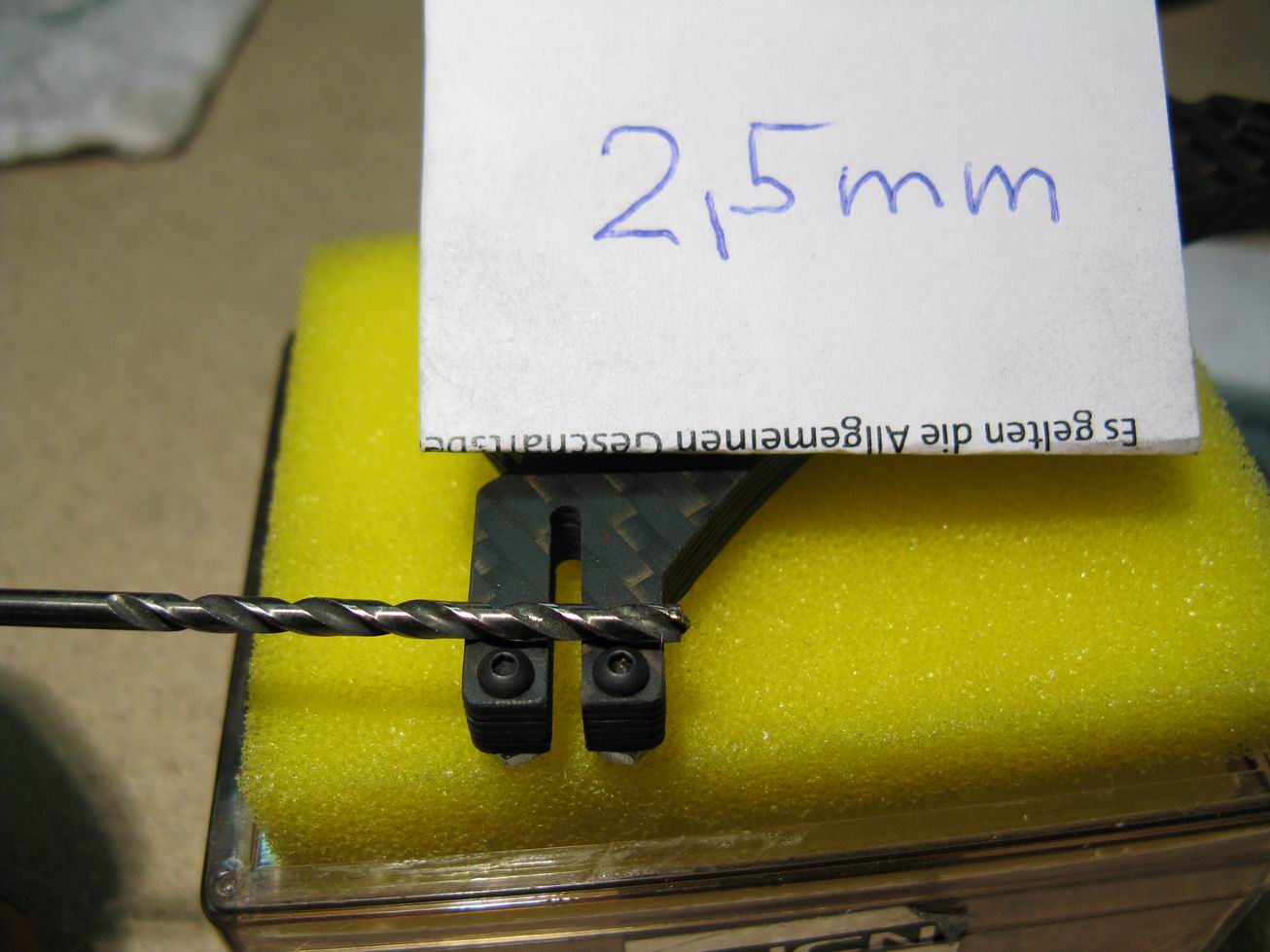

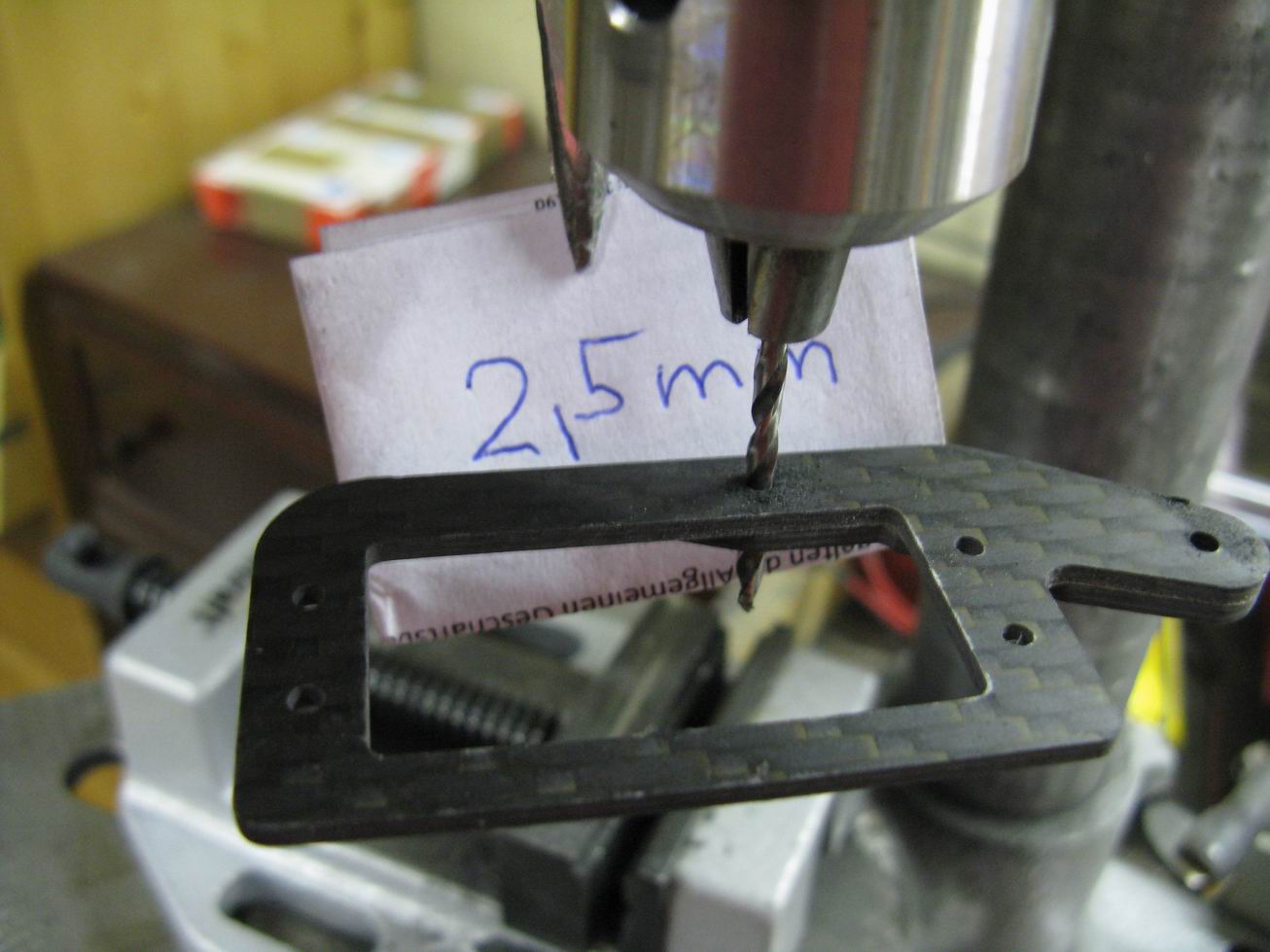

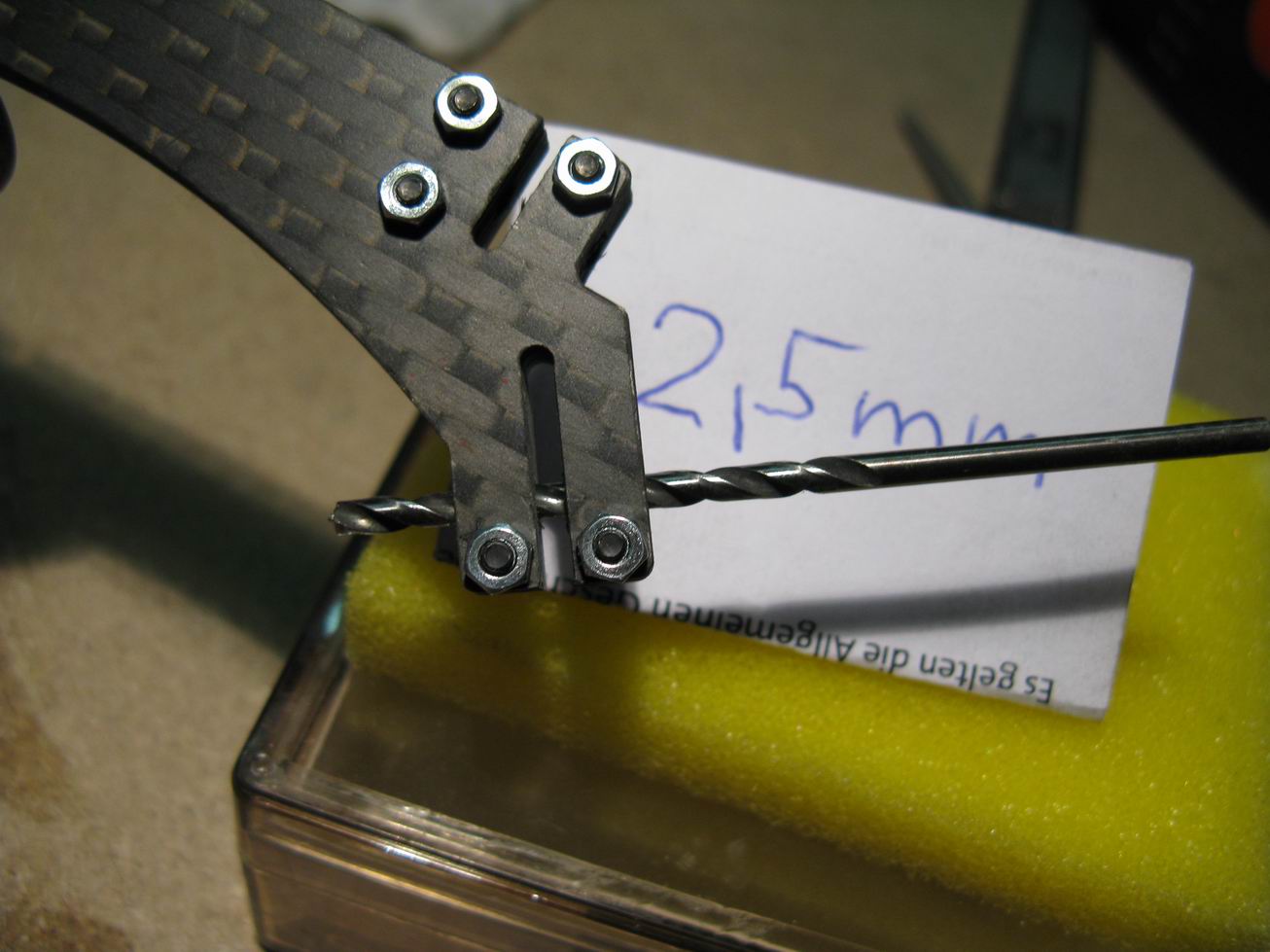

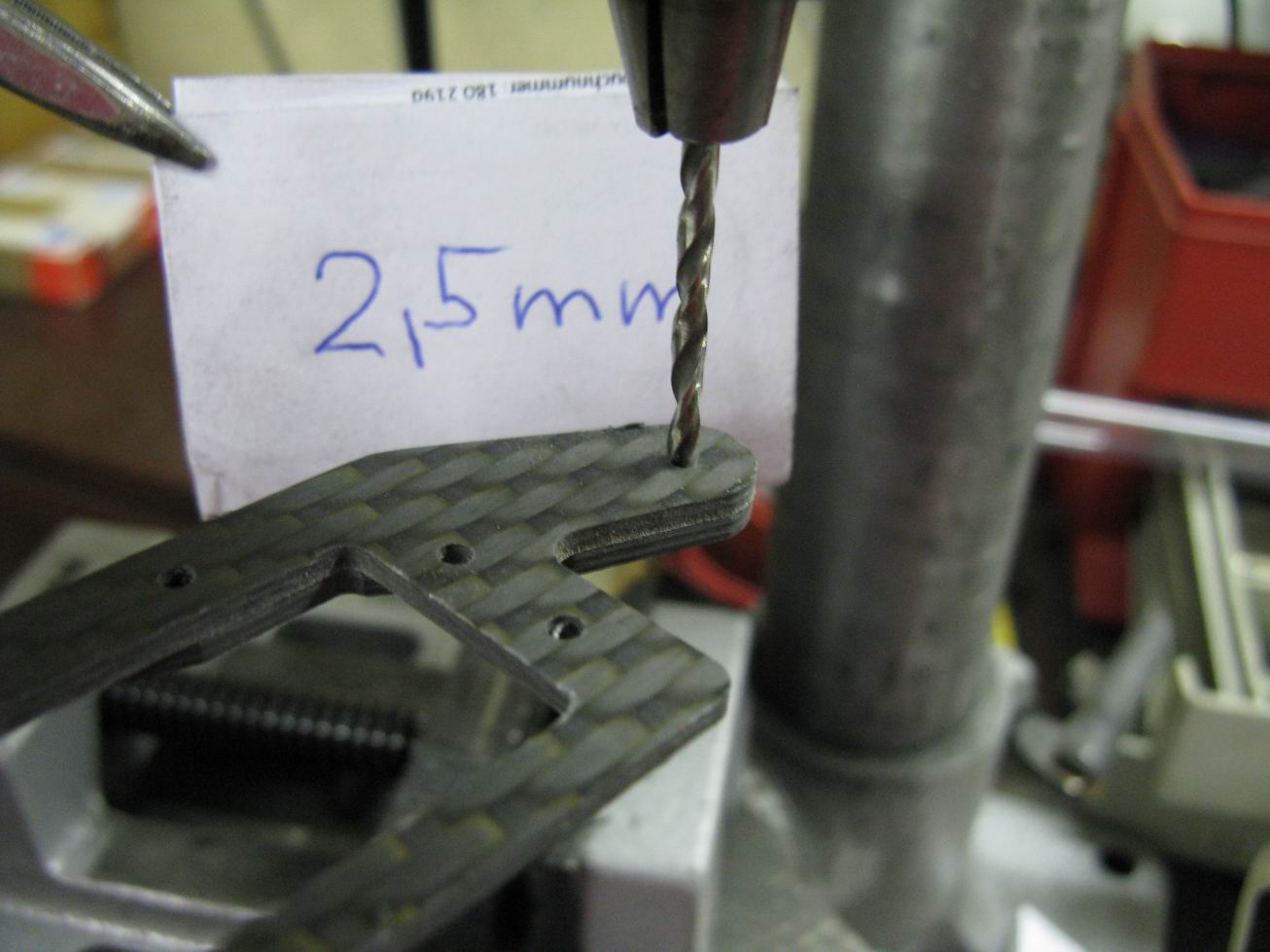

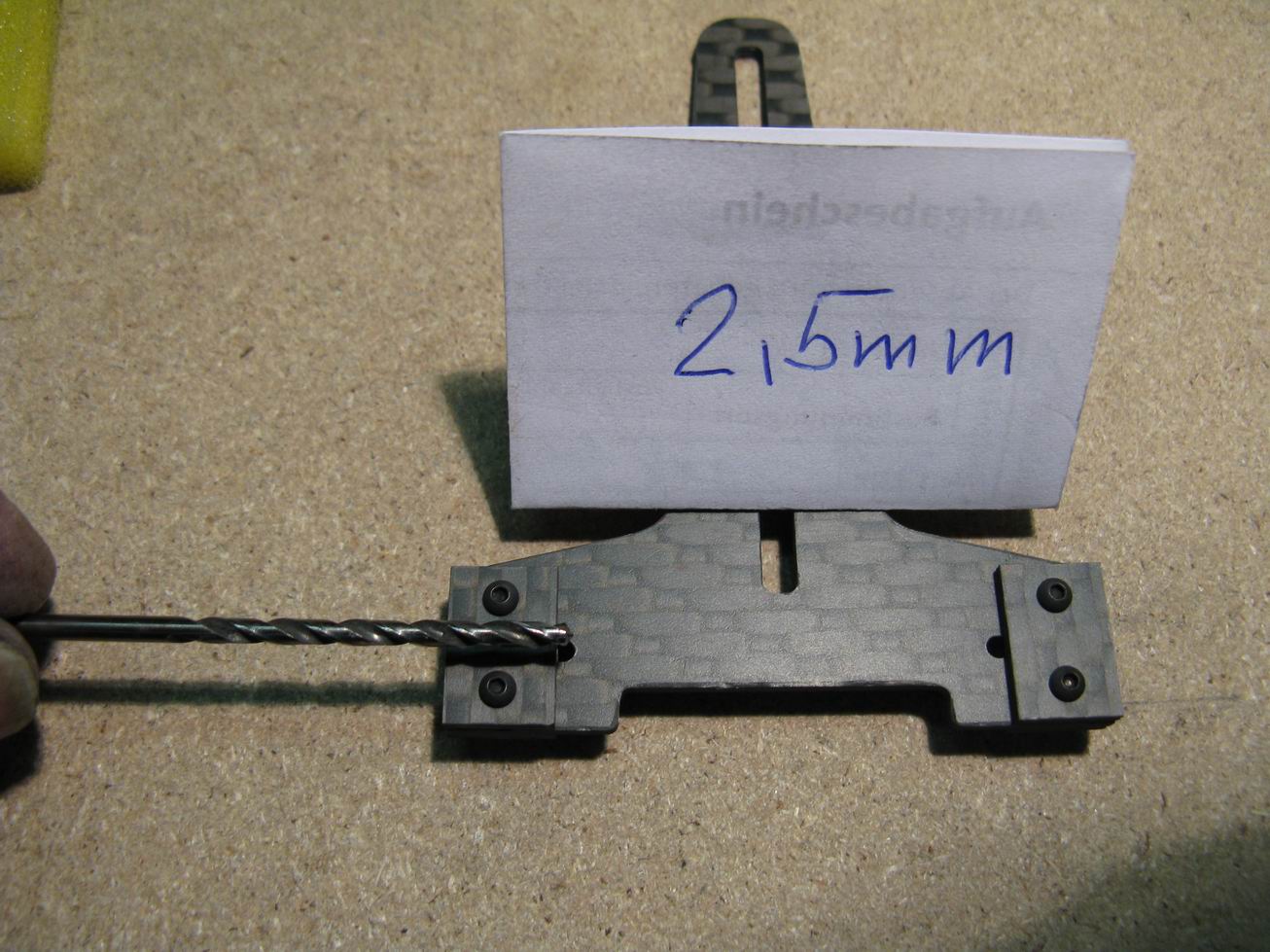

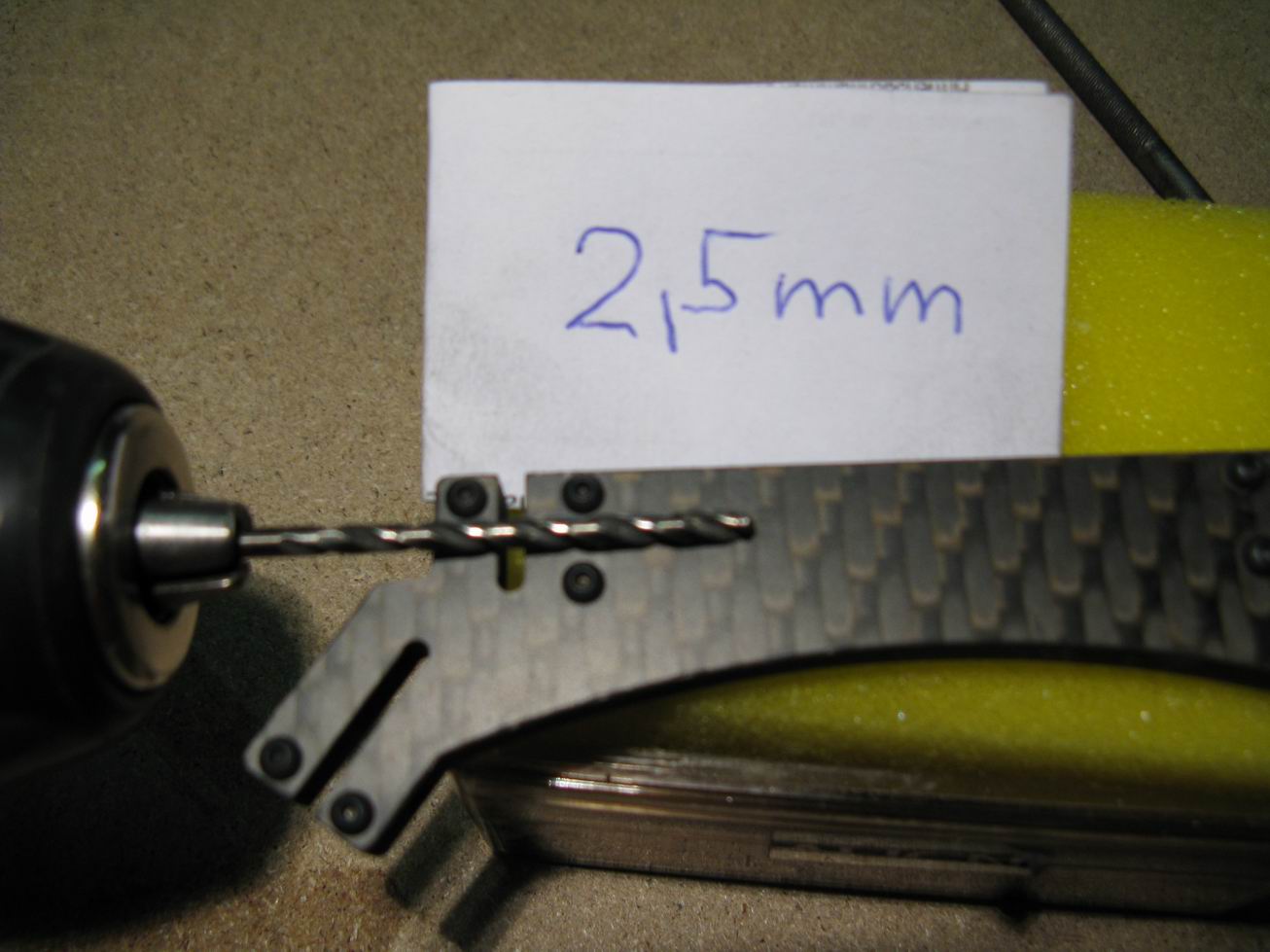

Zuerst mal die 2,5mm Bohrungen wo später ein Gewinde rein geschnitten wird.

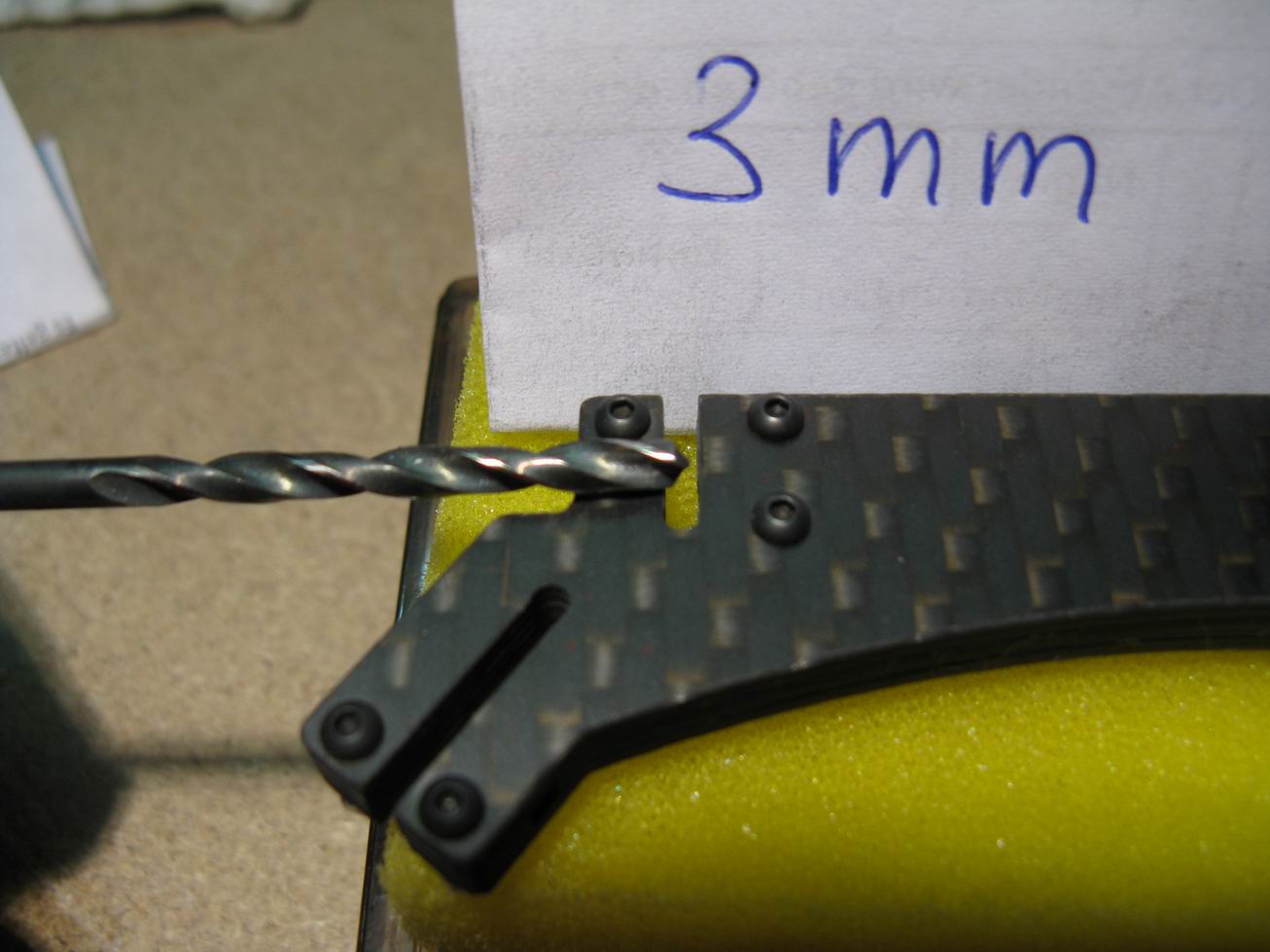

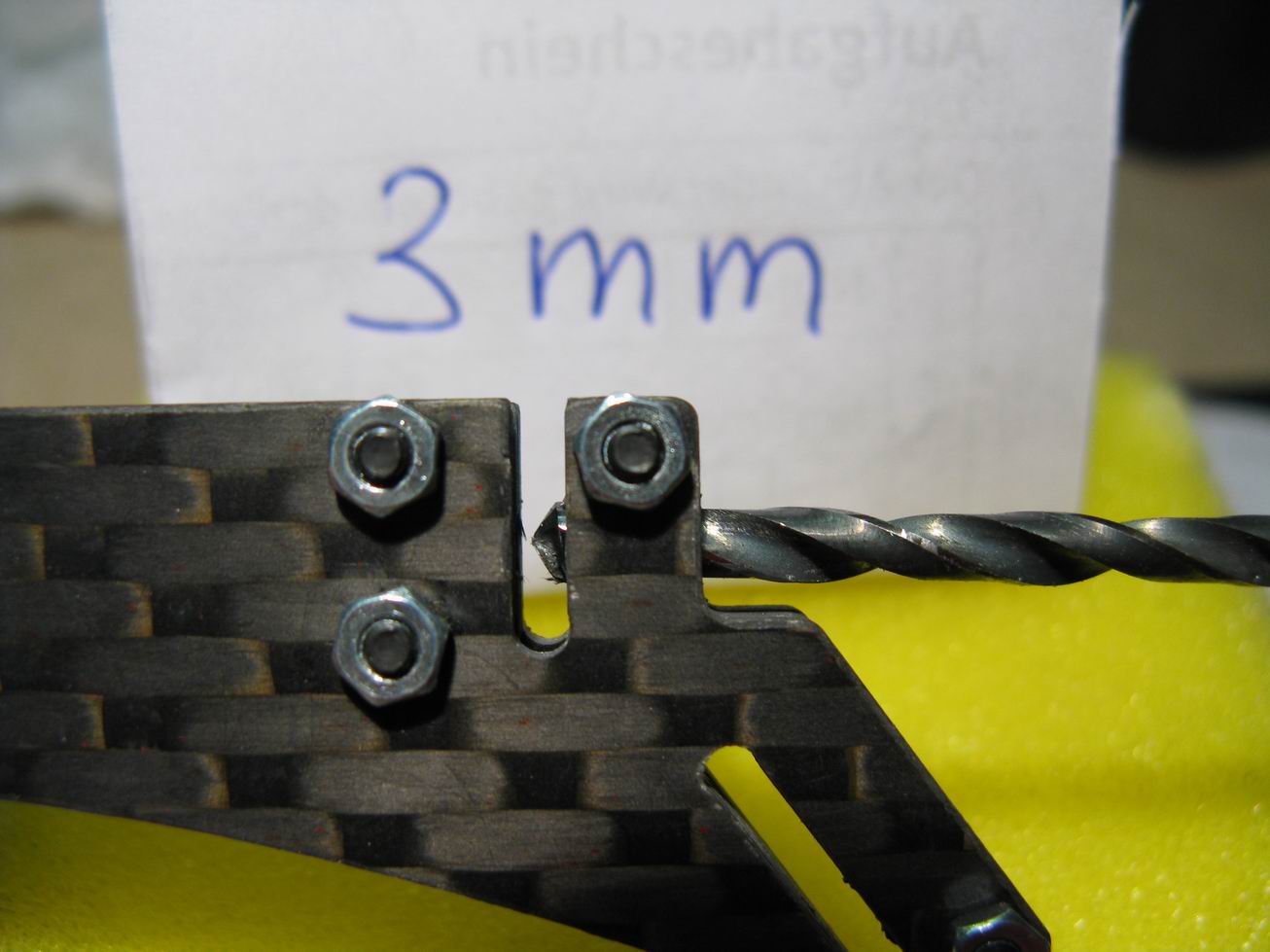

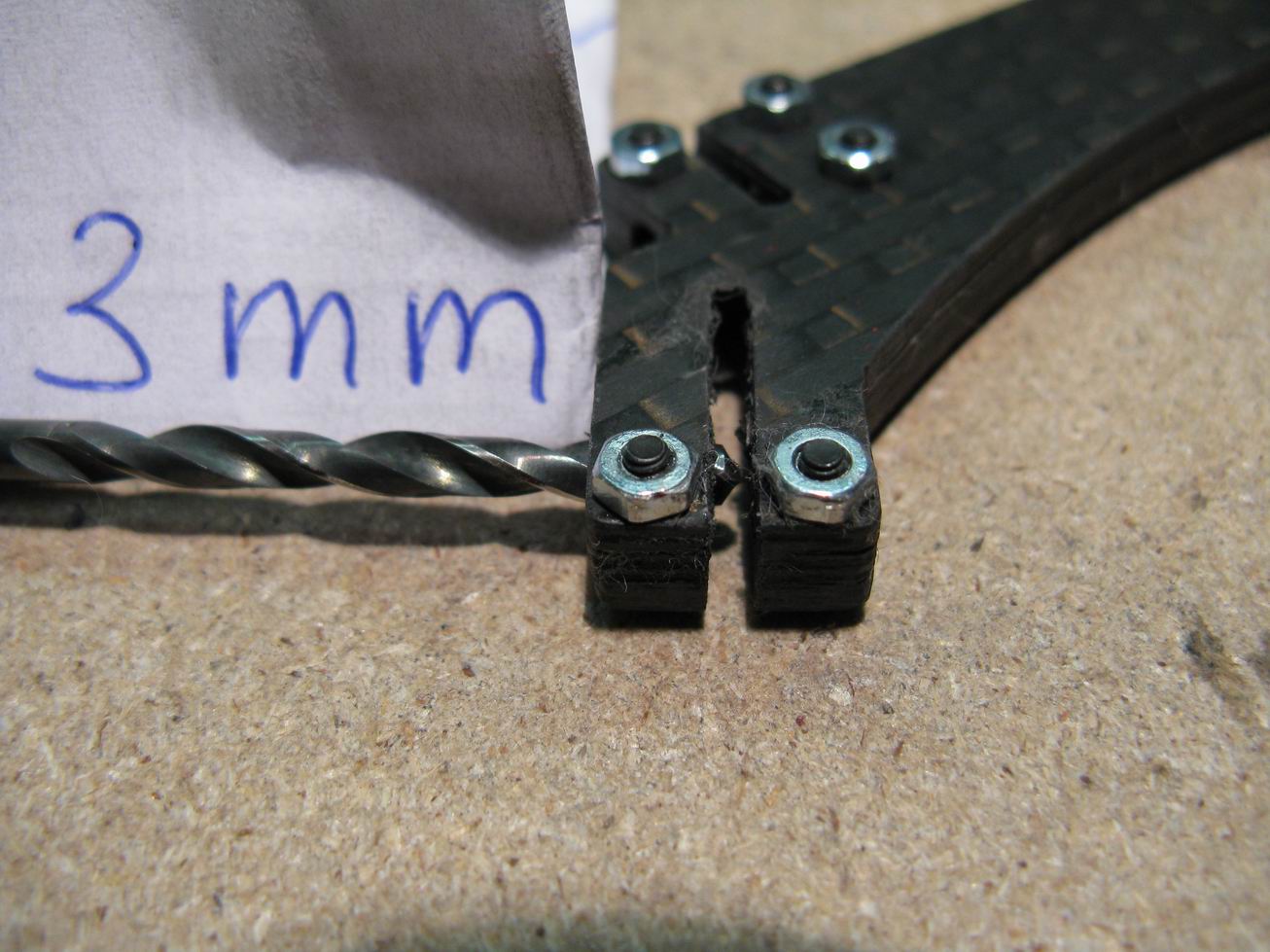

Danach die 3mm Bohrung



Weiter geht es mit Gewindeschneiden

Leider reicht der normale M3 Gewindebohrer nicht wirklich weit in das Loch rein wo das Gewinde hingehört

Standart M3 tap is to short



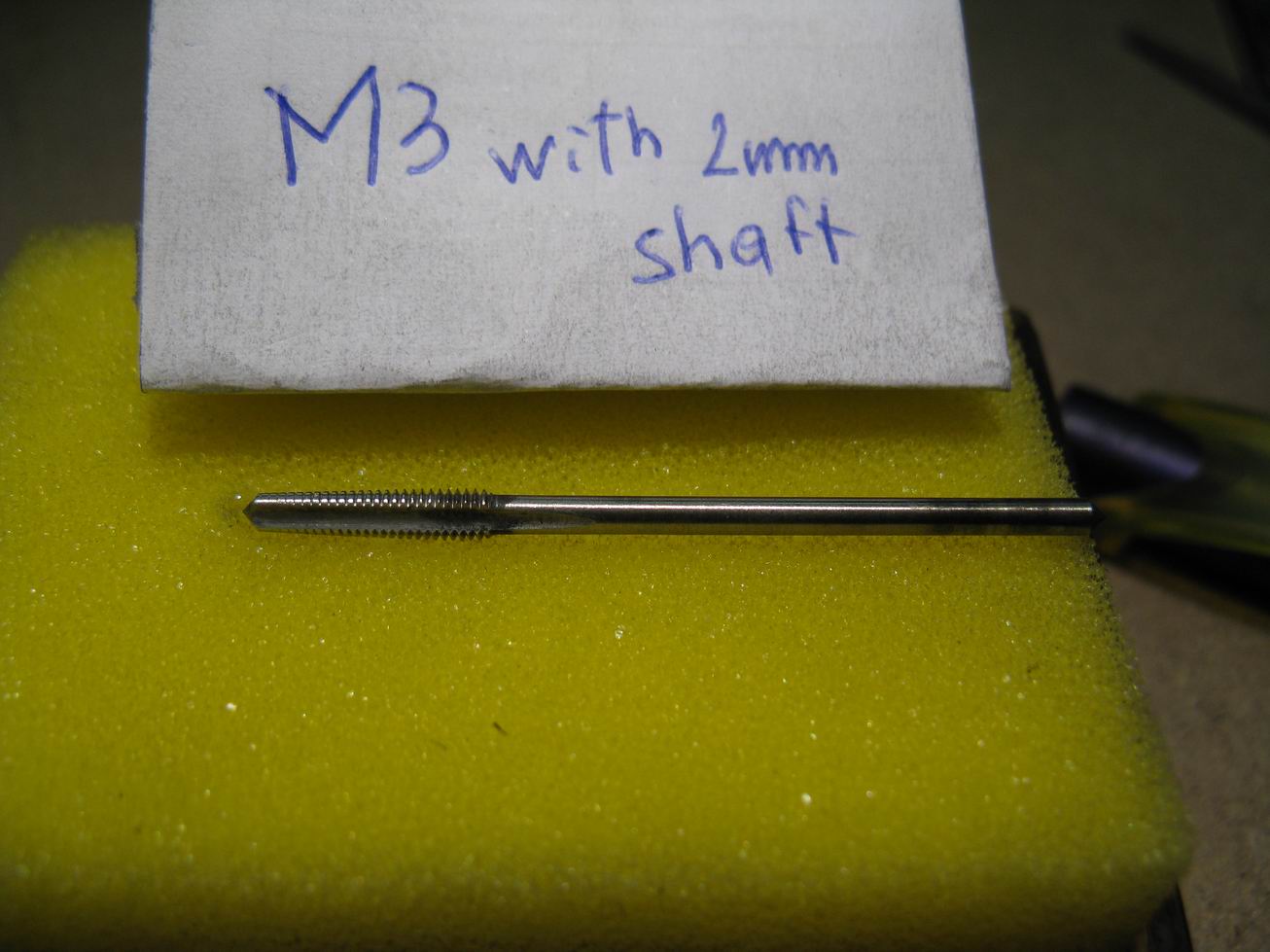

Dieser Gewindebohrer  wär das Objekt der Begierde

yeah this is what we want to have



Aber es gibt einen einfacheren Weg

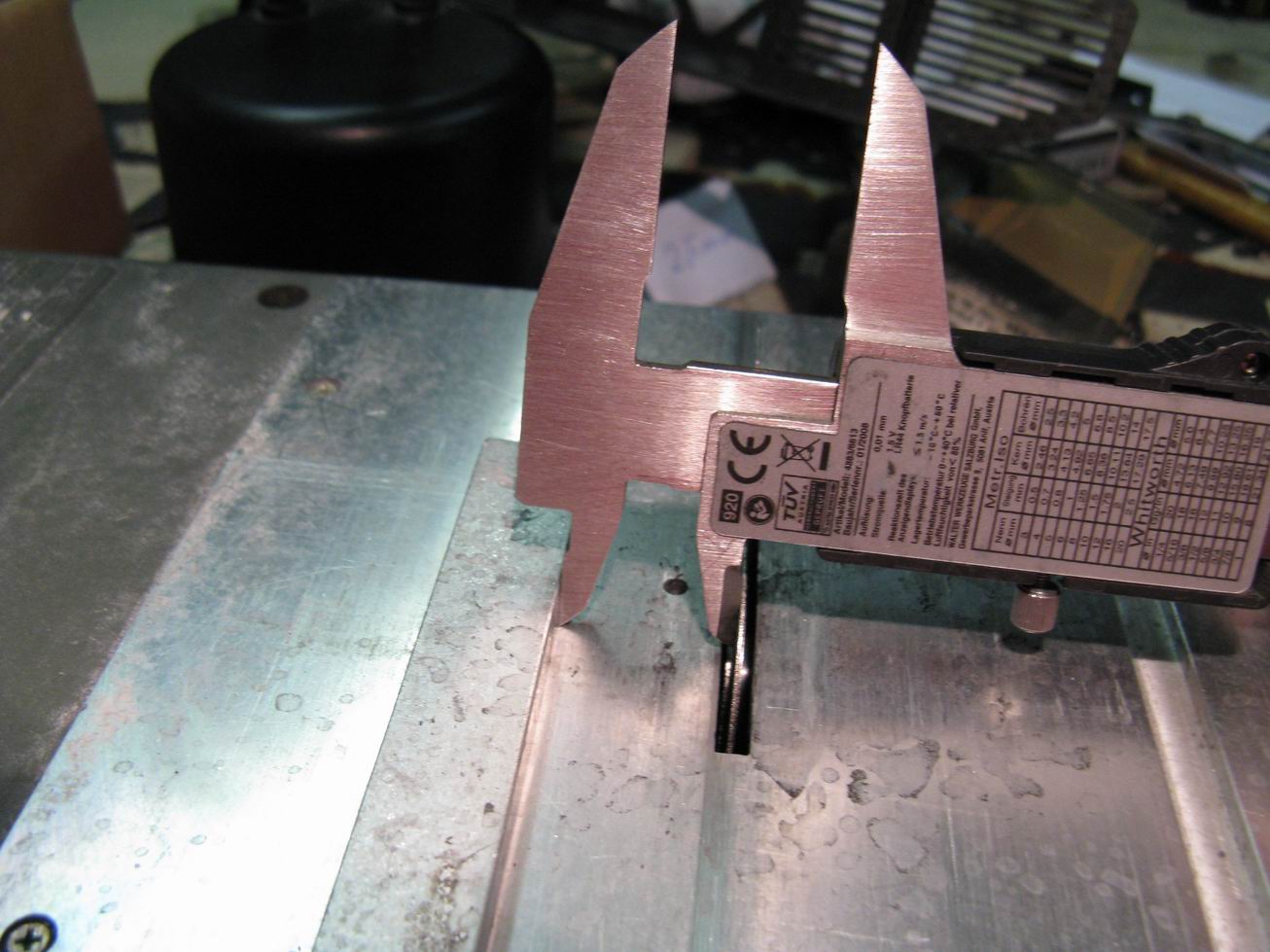

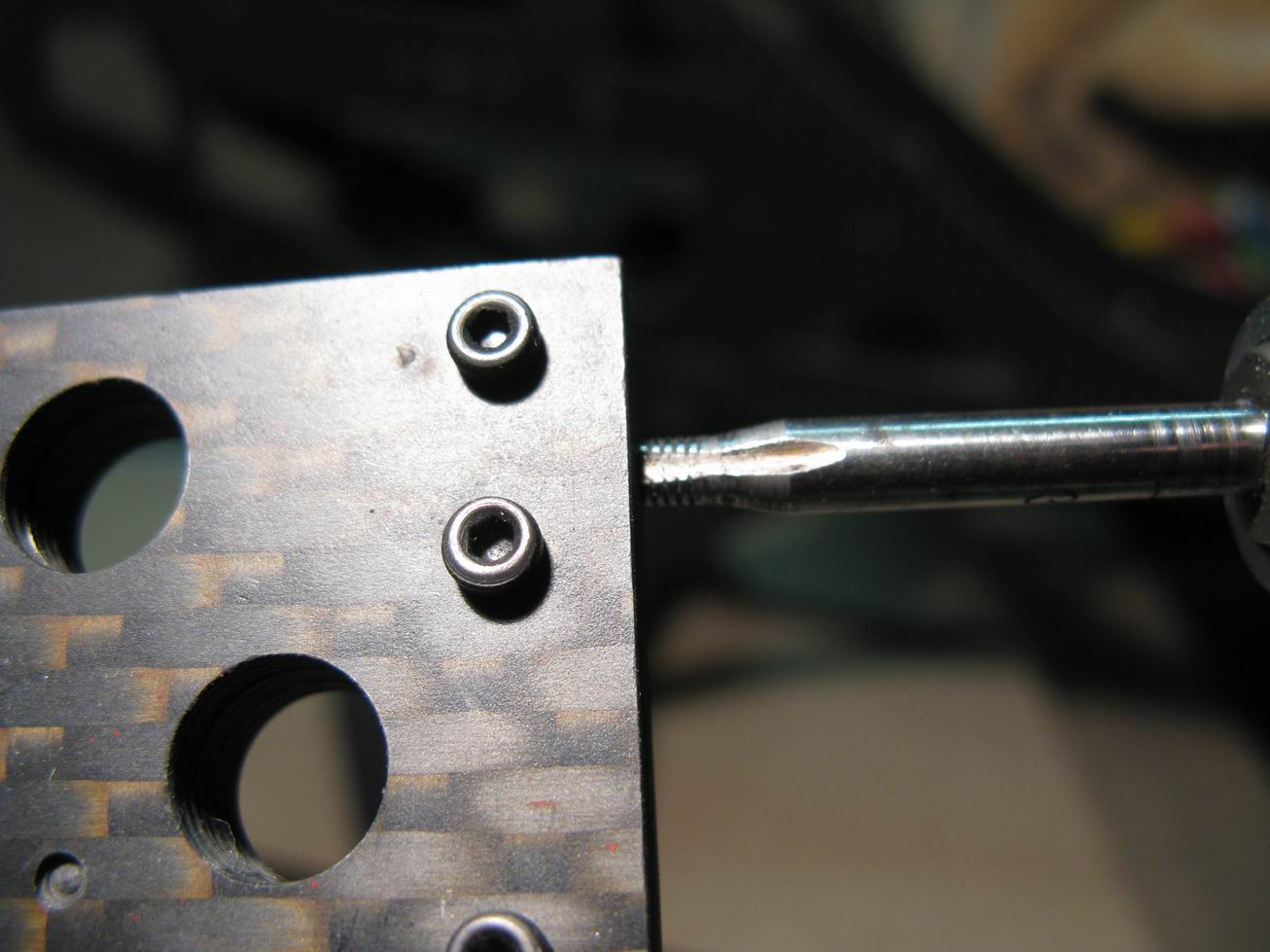

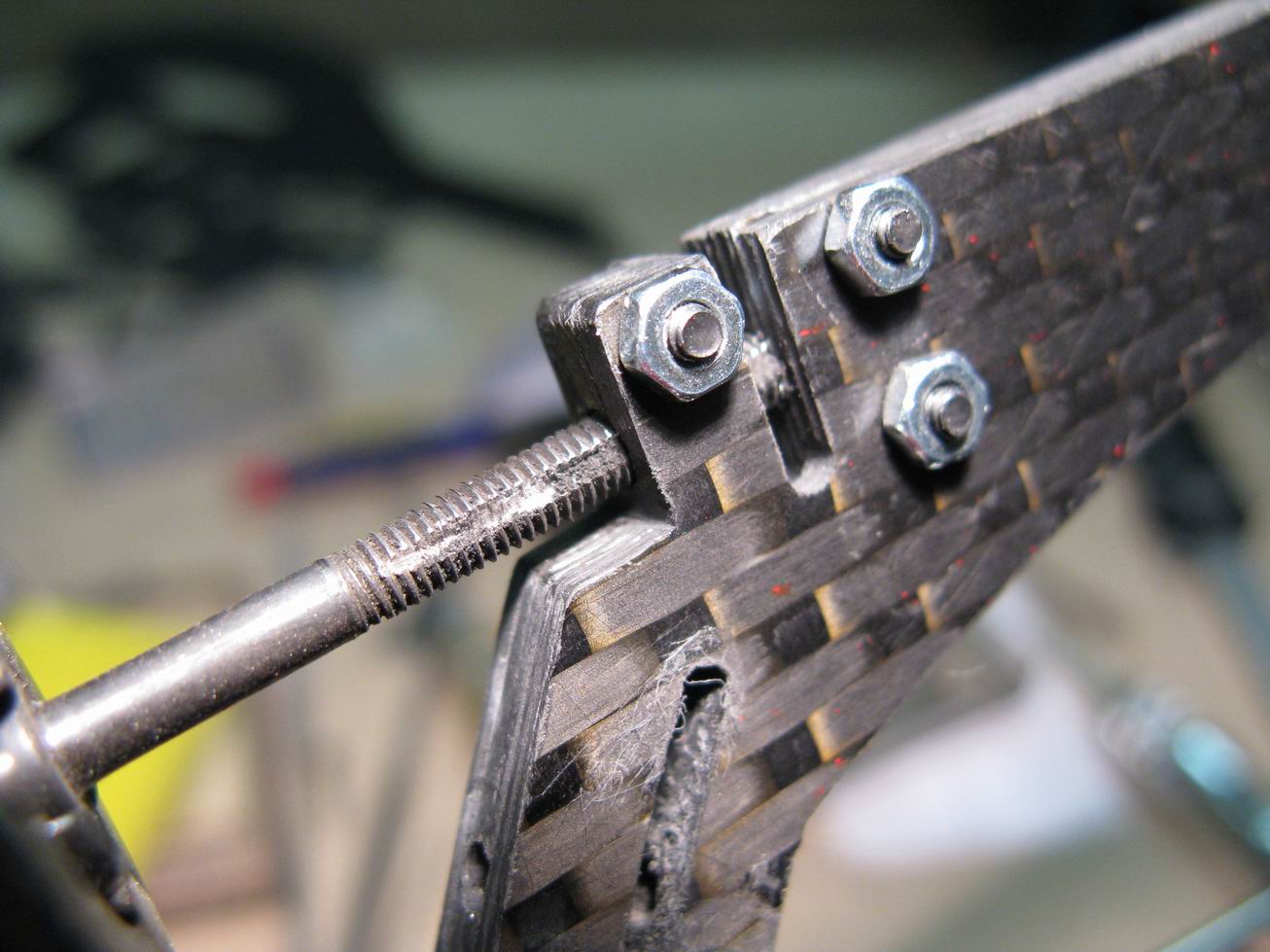

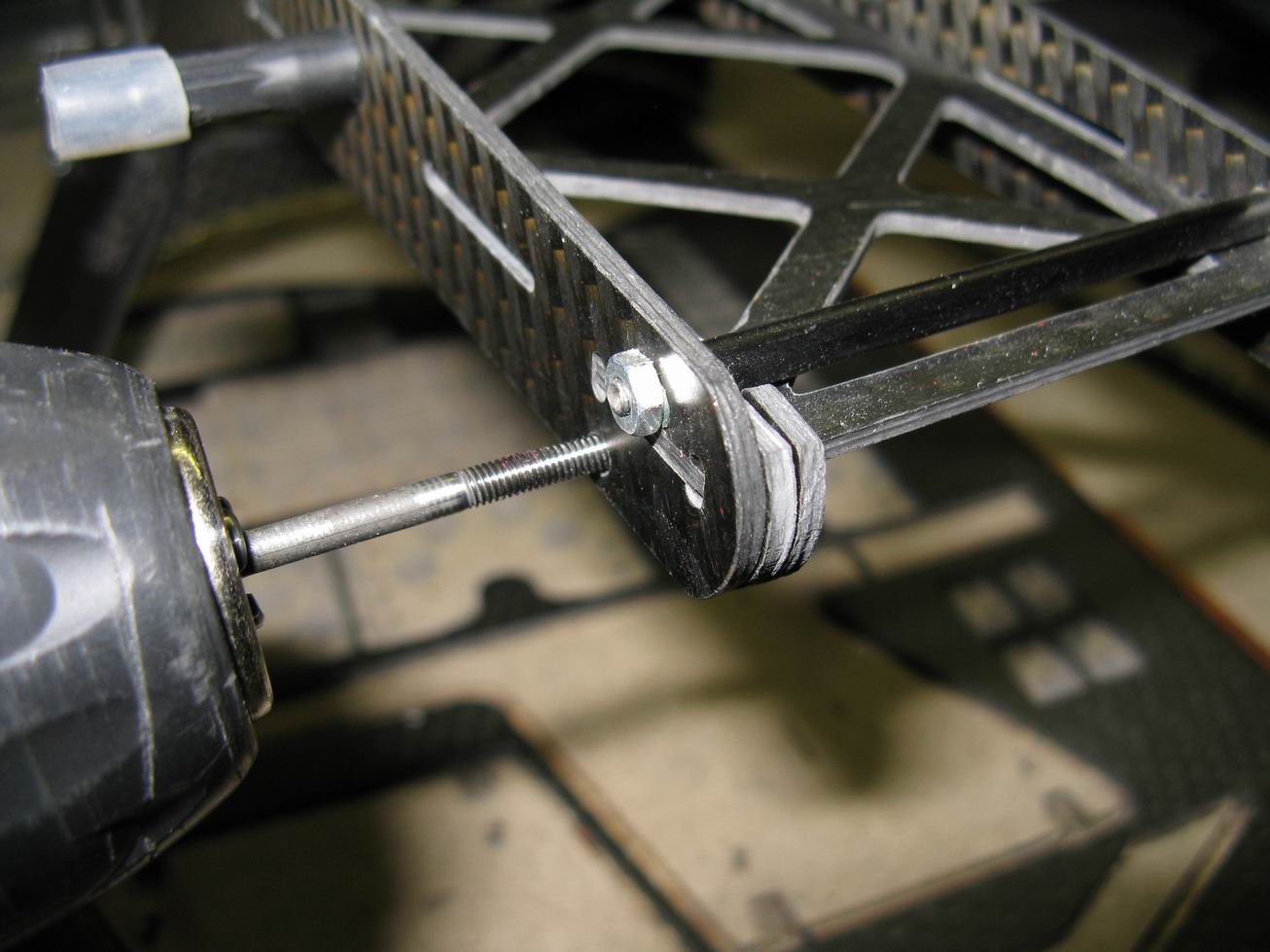

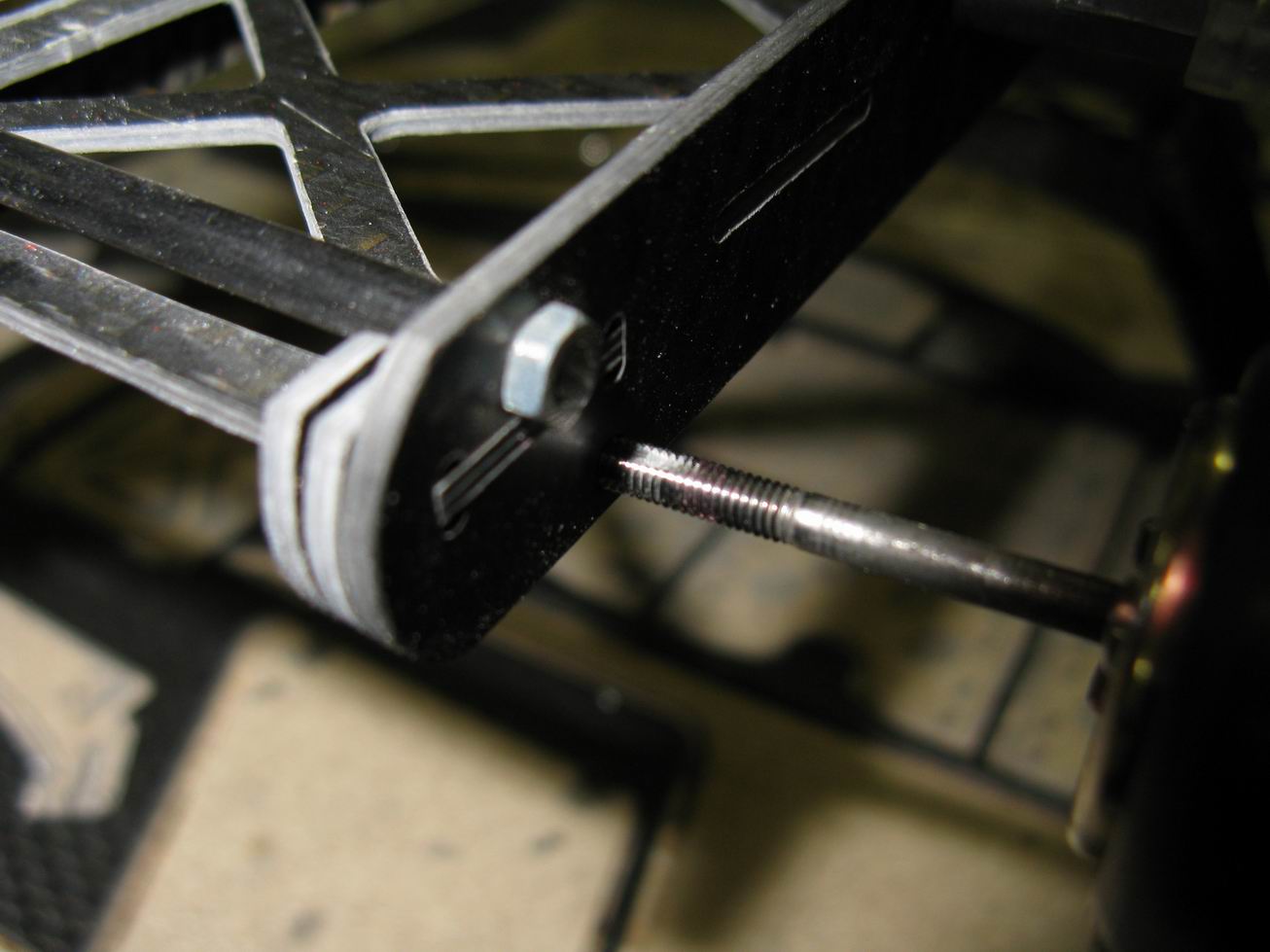

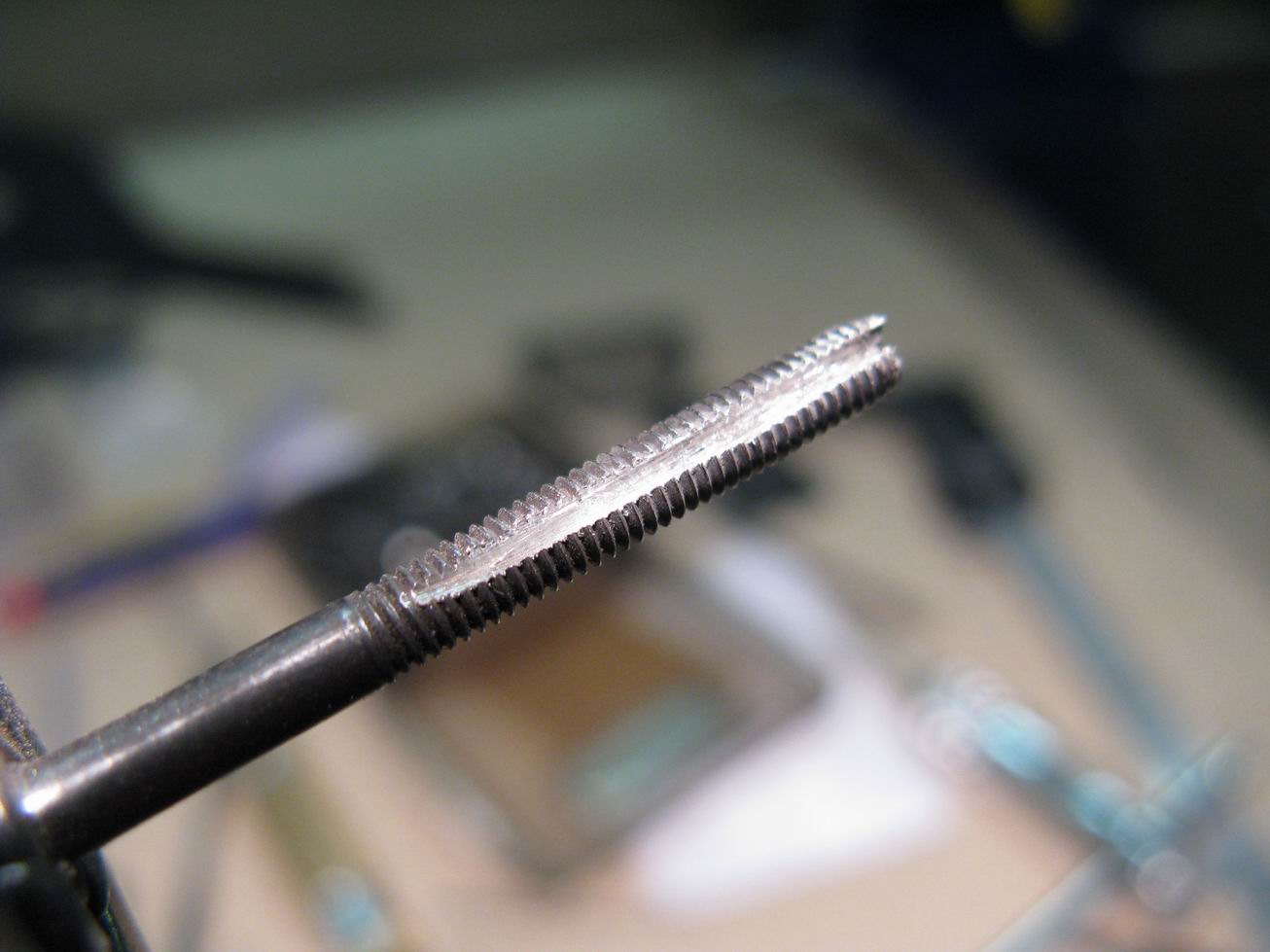

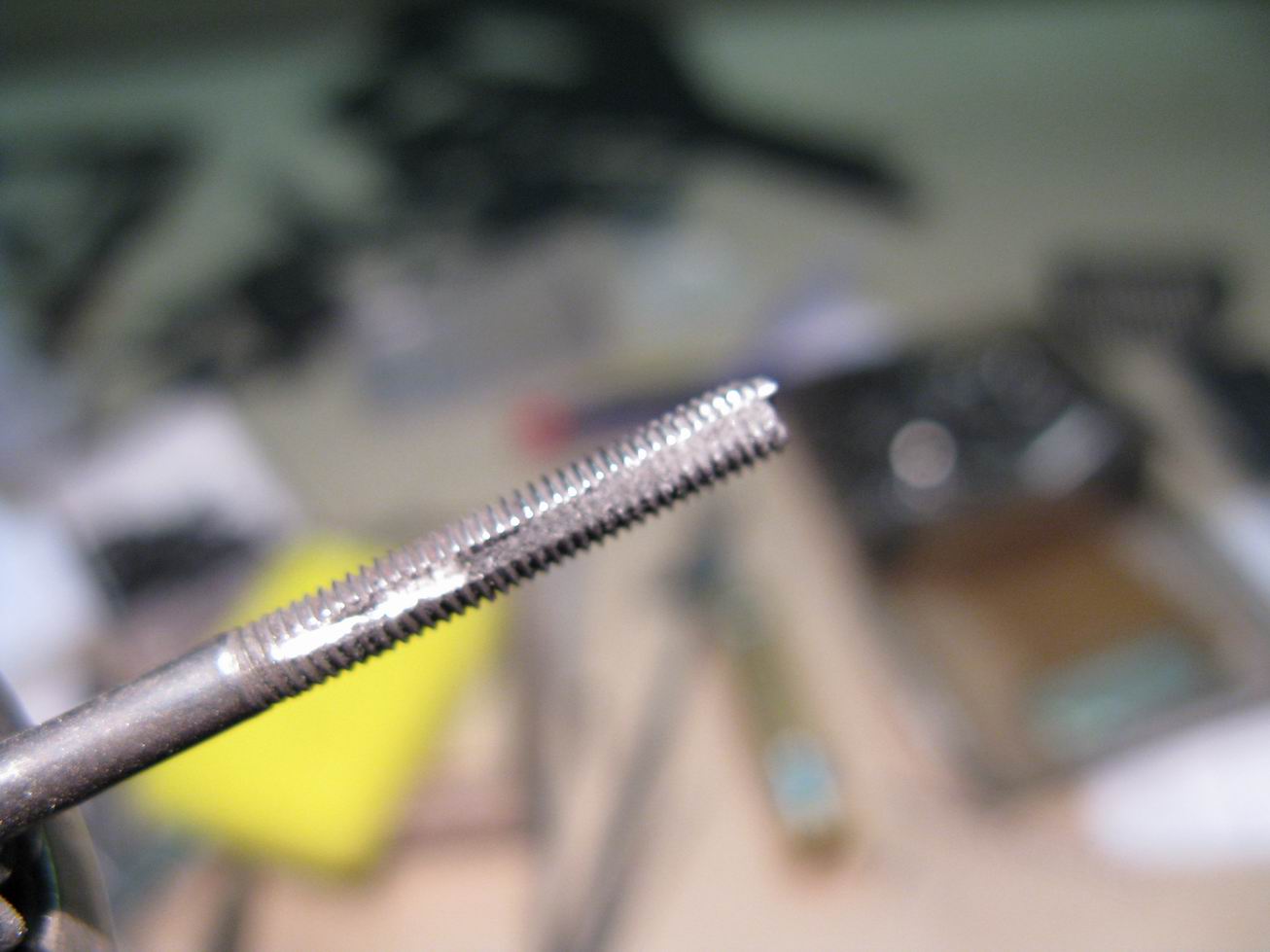

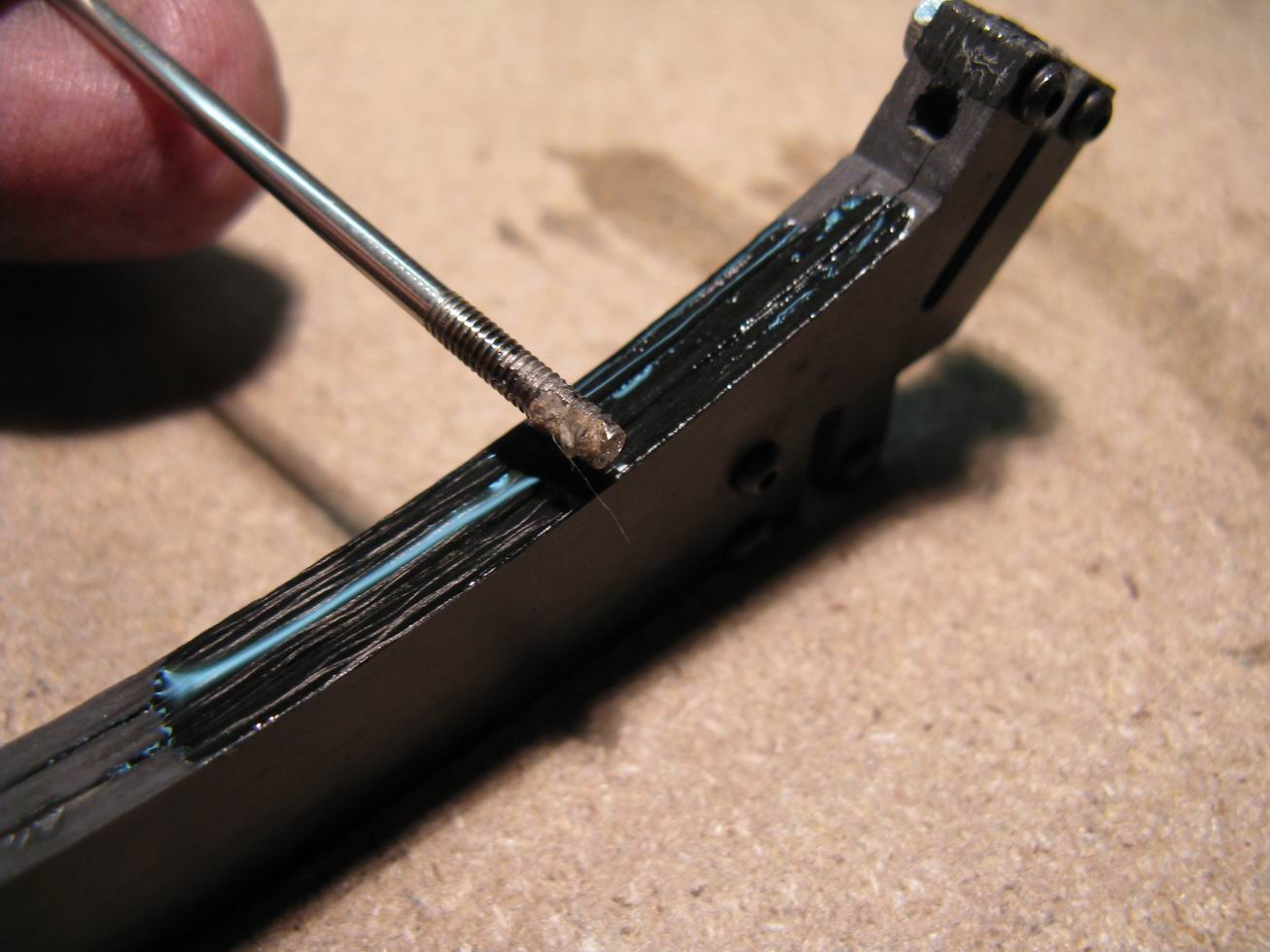

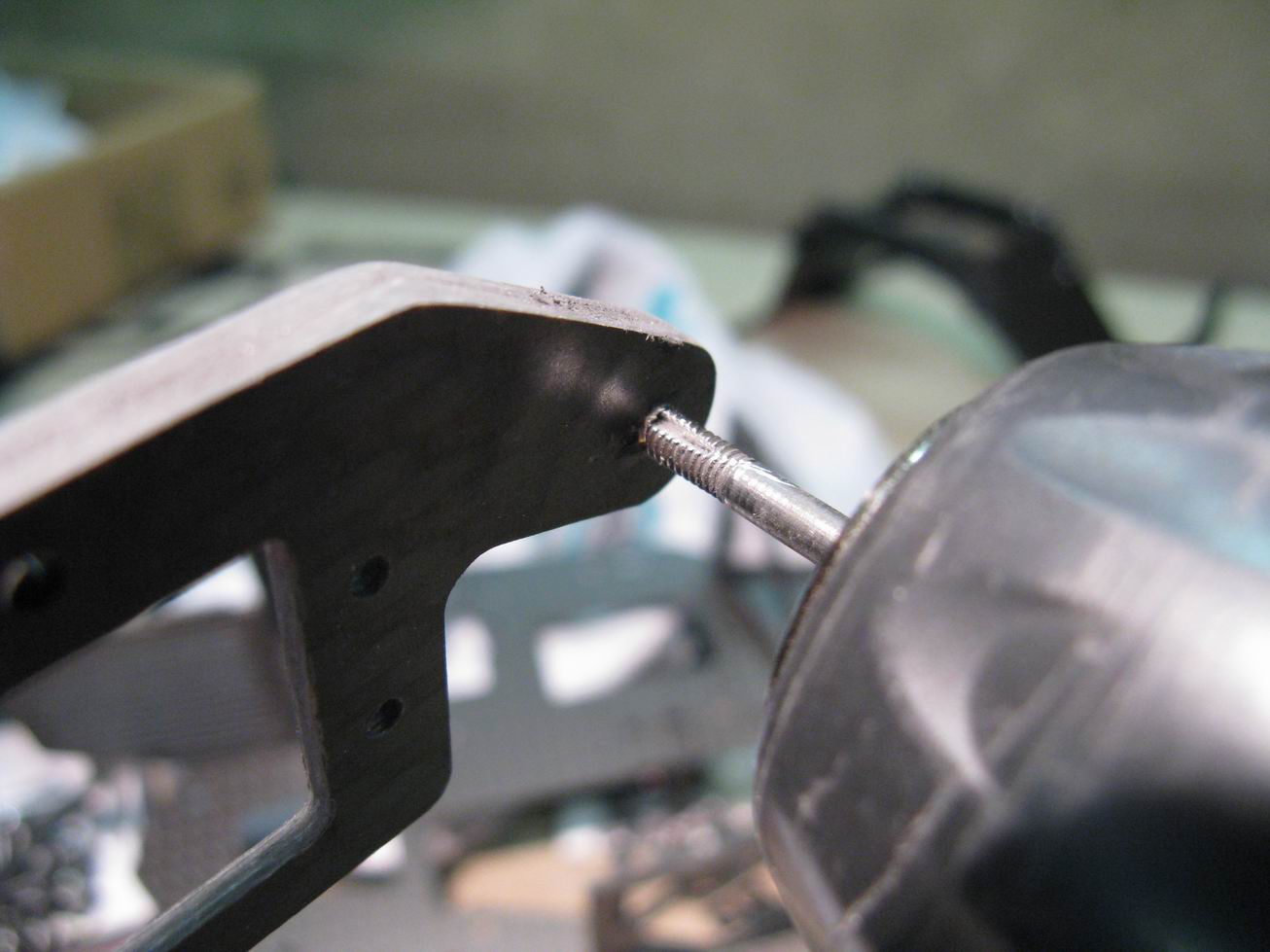

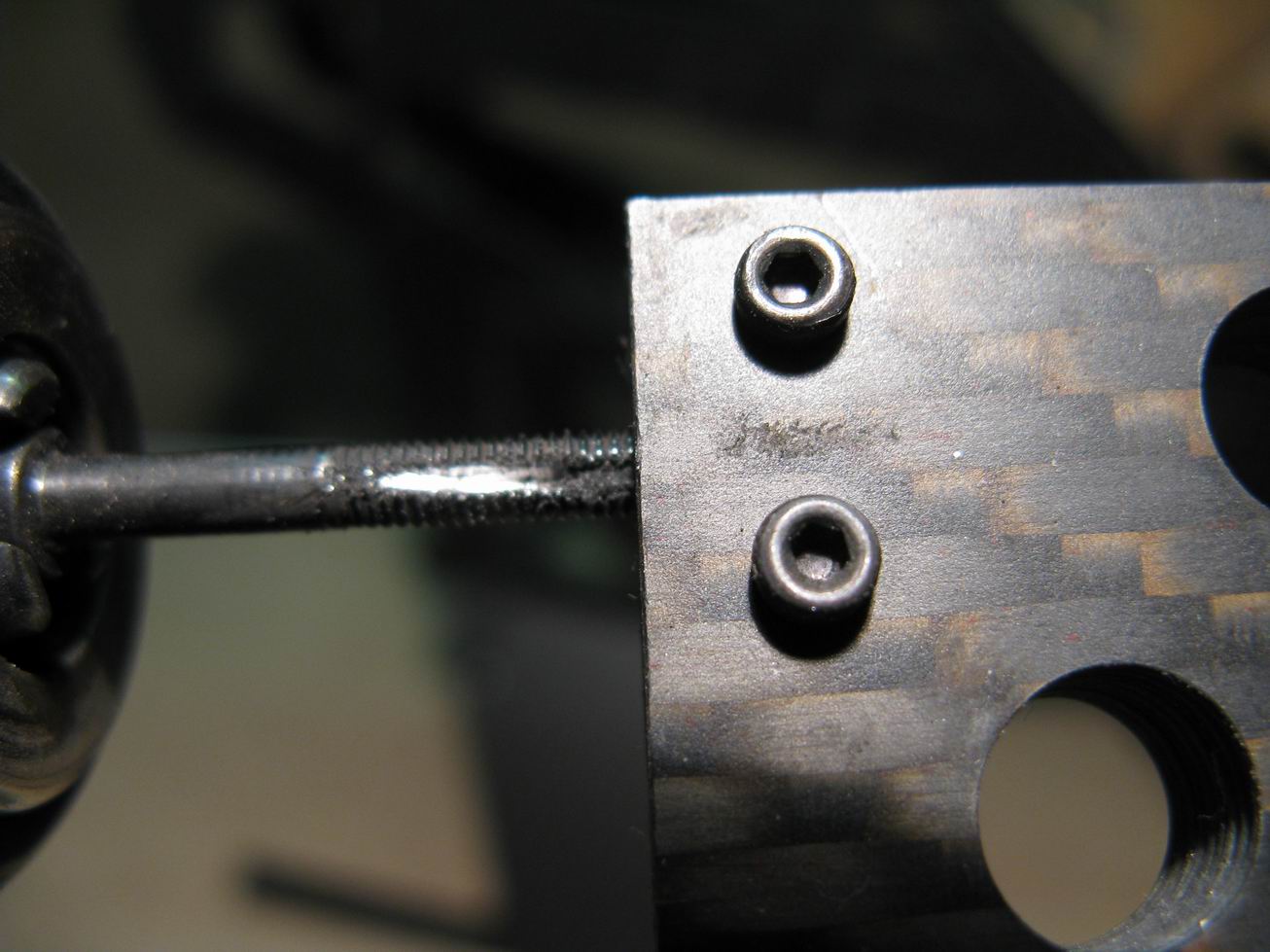

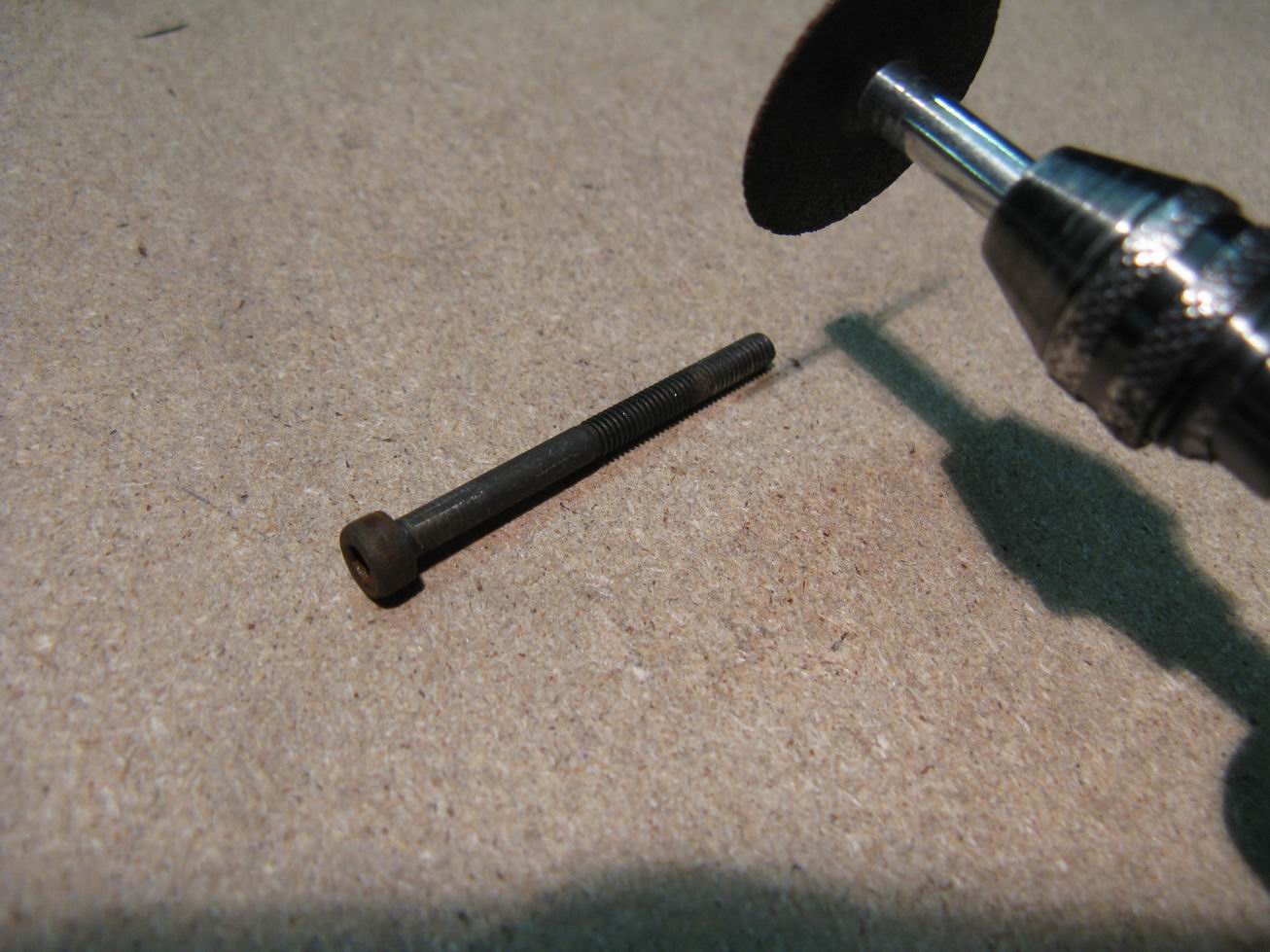

M3 Schaftschraube, ca eine M3x40mm, ein Dremmel und fertig ist unser Gewindebohrer

take a M3x40mm screw, your mini tool  and make your own tap

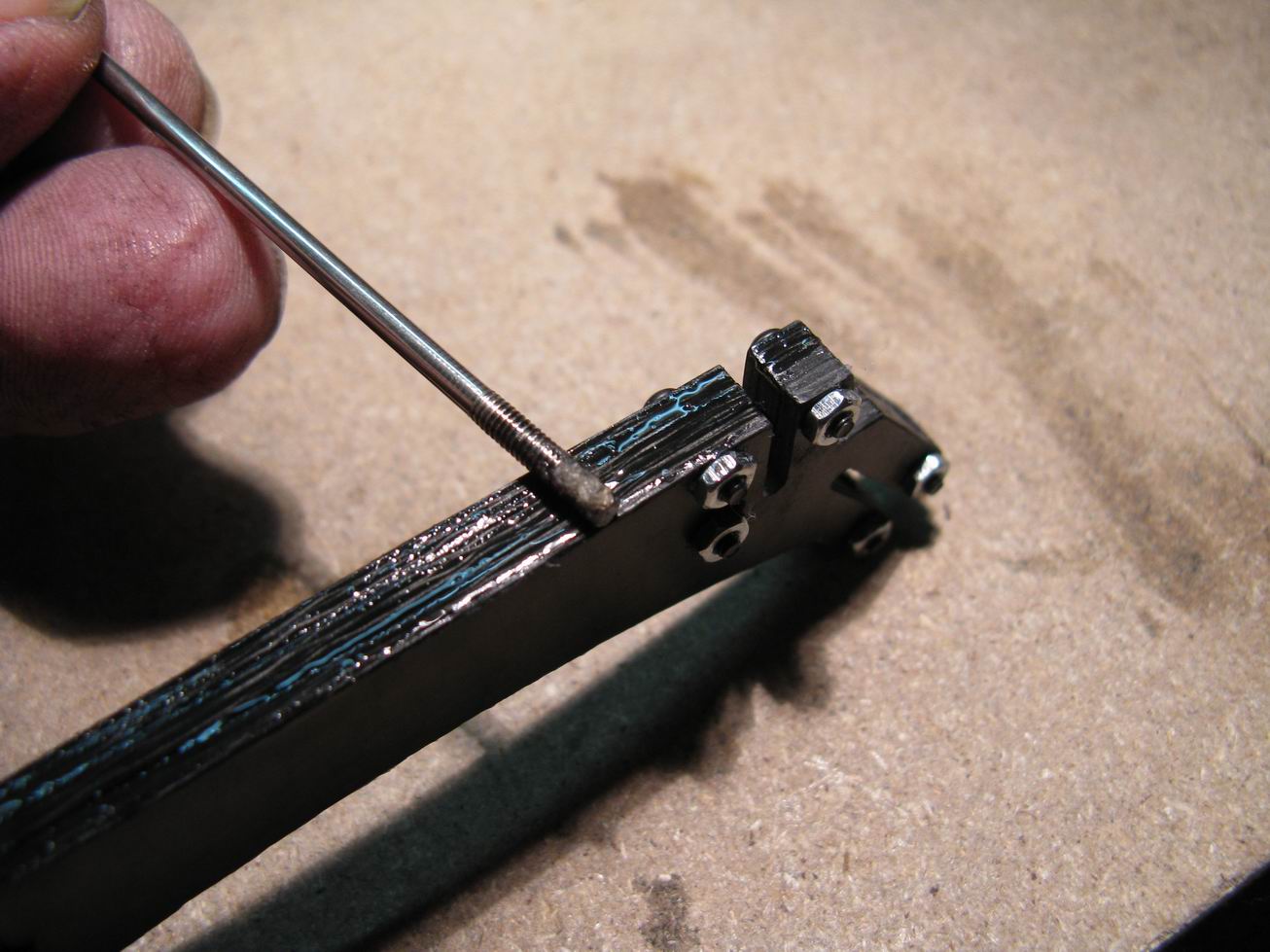

Funktioniert tadellos, mehr braucht es nicht und wir machen uns froh ans Werk damit

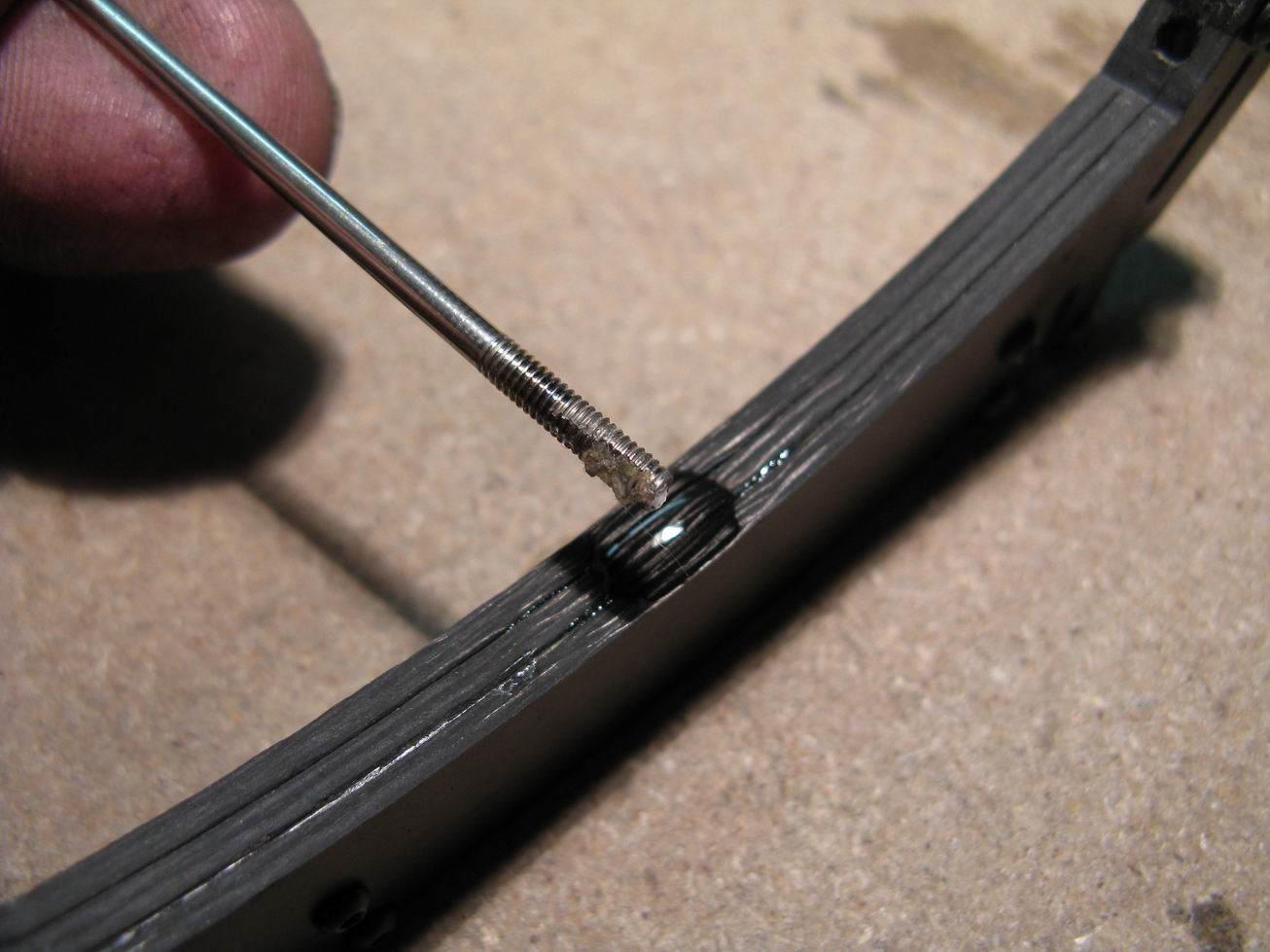

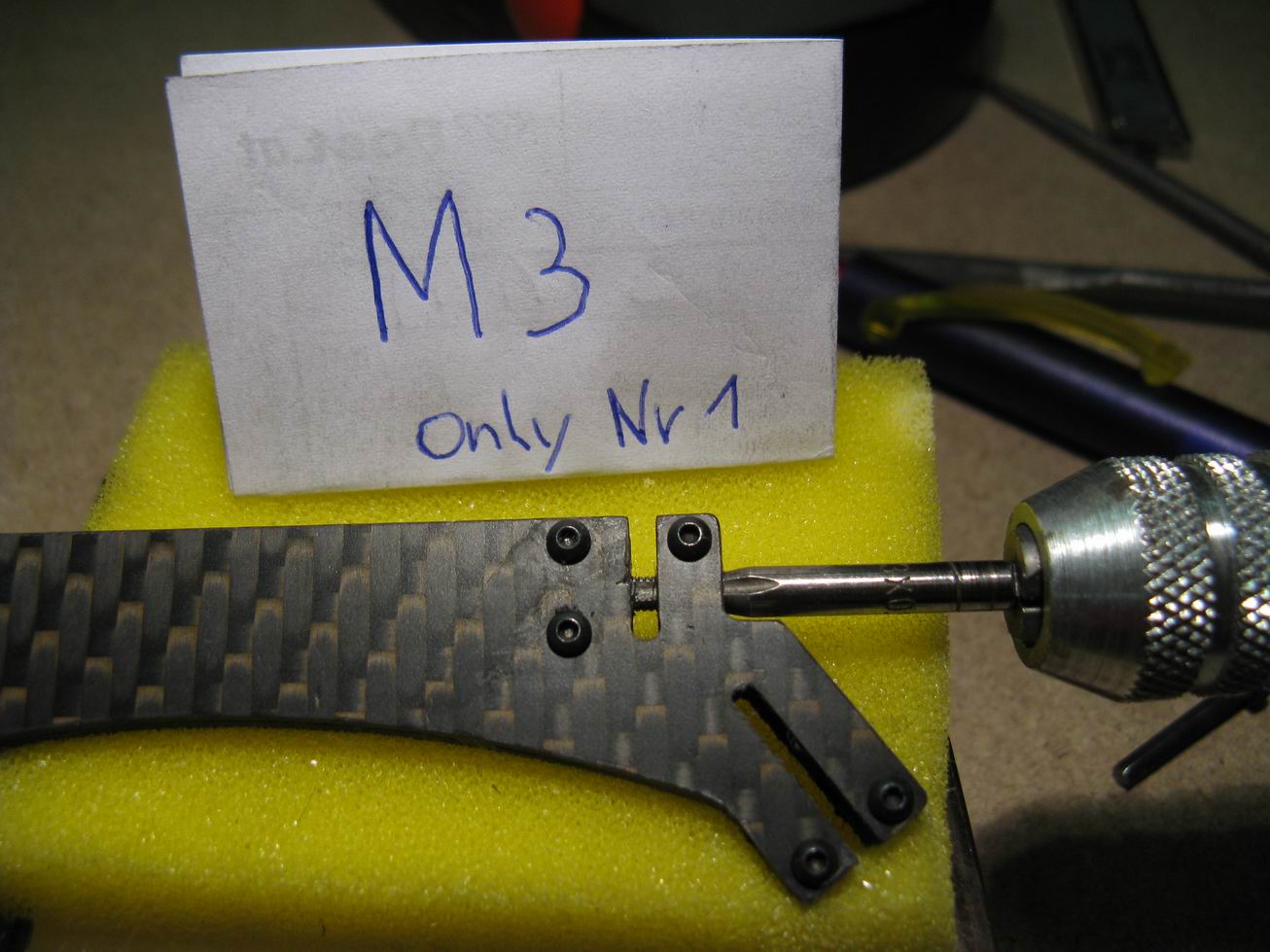

Aber Achtung, nur einmal rein ins Loch und wieder raus, sonst wird das Gewinde zu groß geschnitten. Sollte dies mal vorkommen,  kein Problem, einfach dünnen Sekundenkleber rein ins Gewindeloch und trocknen lassen.

attention, only once in and out, or you have to  put a drop thin zap in the threat



Nicht vergessen zwischendurch den Schlitz zu reinigen

clean the selfmade tap after every cutted thread

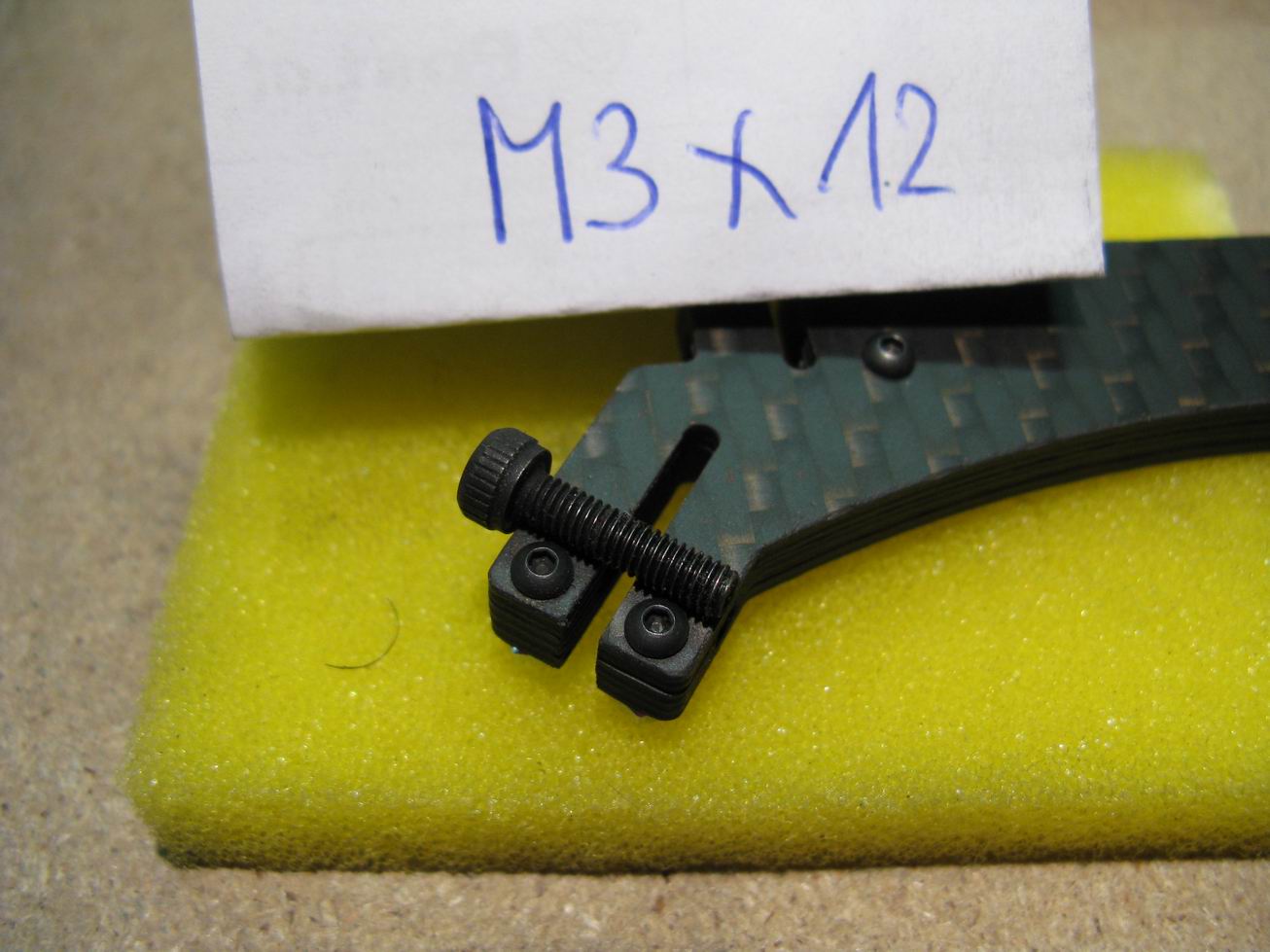

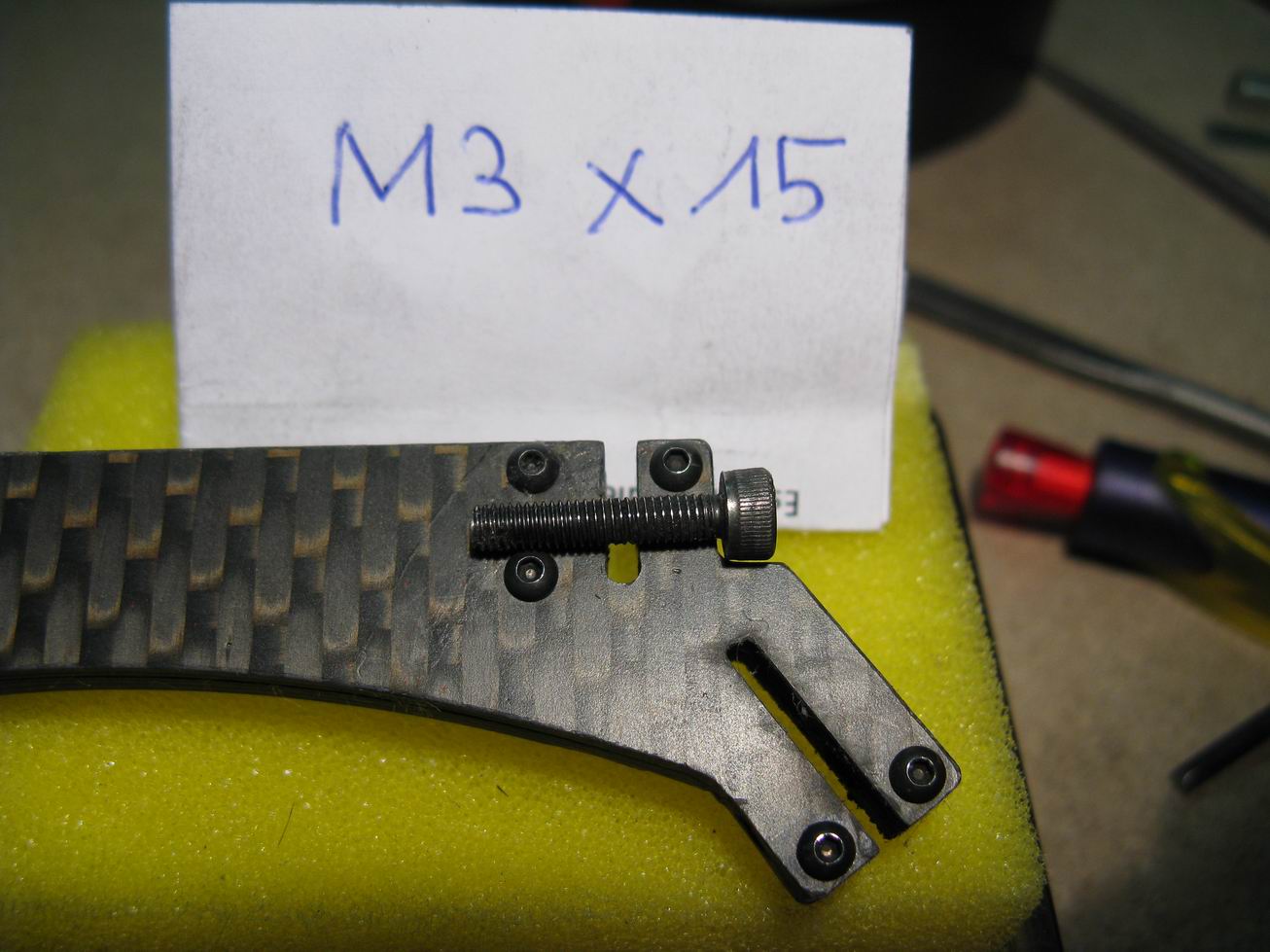

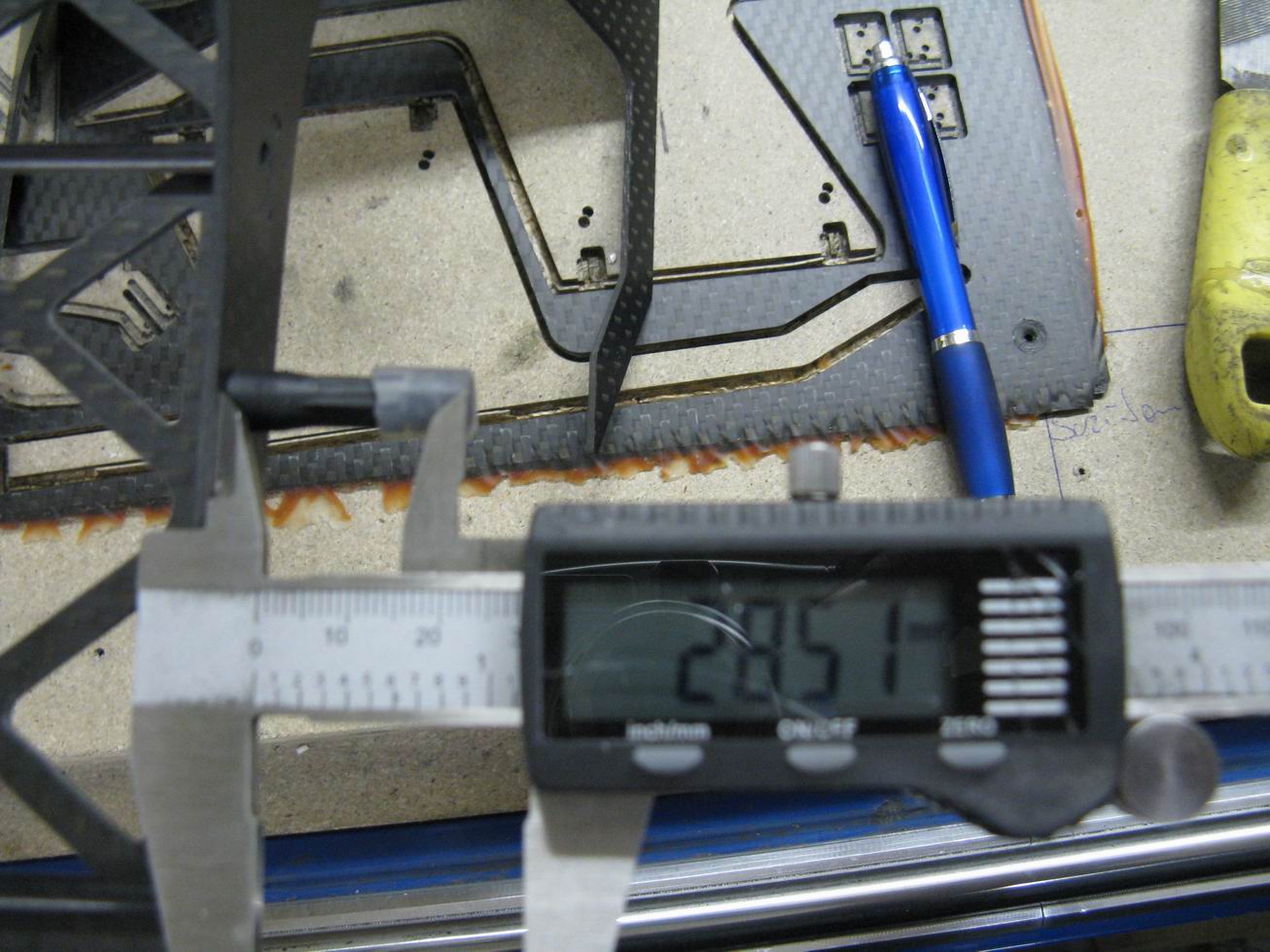

Die mindest Länge der benötigten Schraube



Damit der Schraubenkopf plan aufliegt,  die Rundung beseitigen

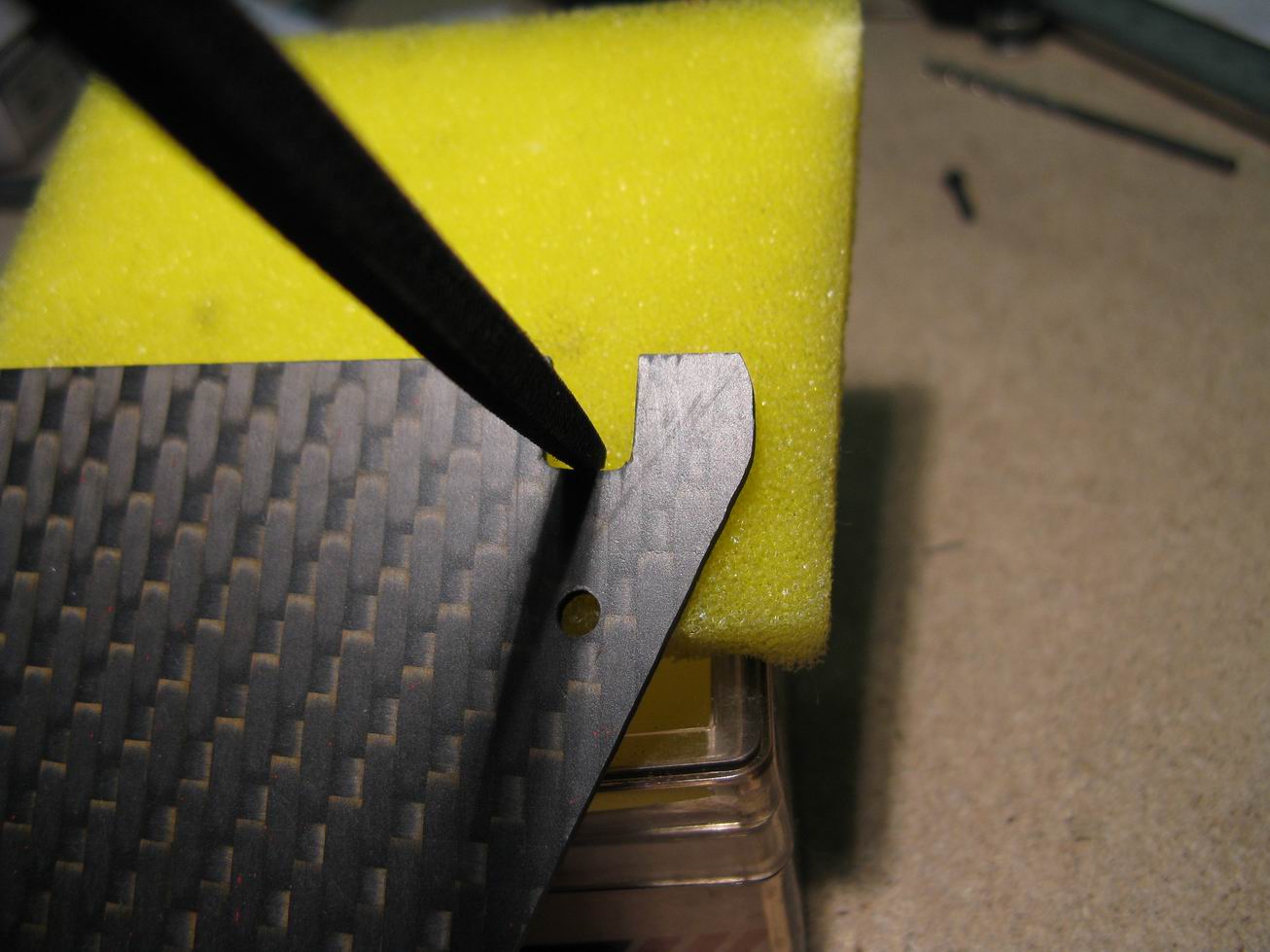

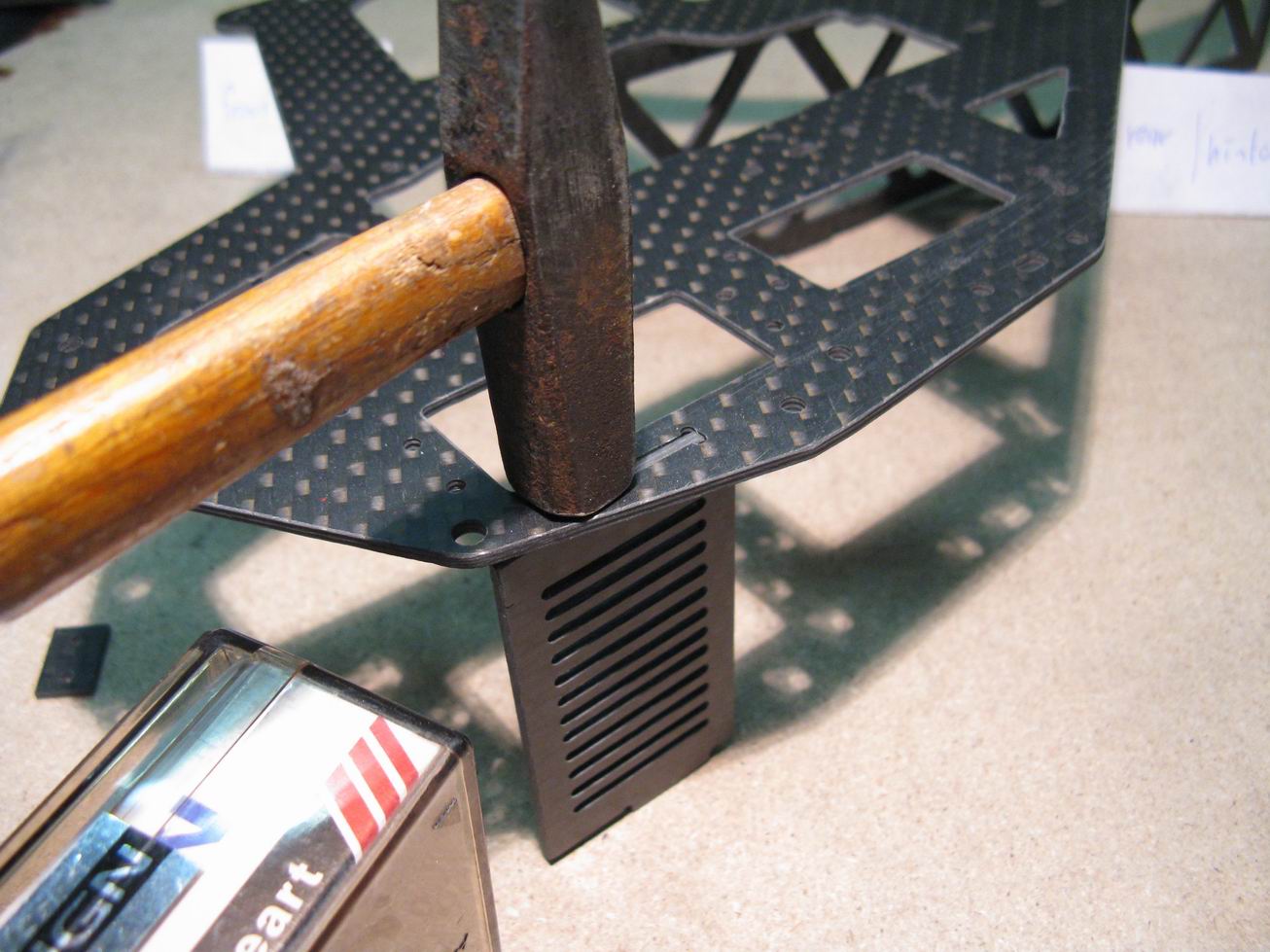

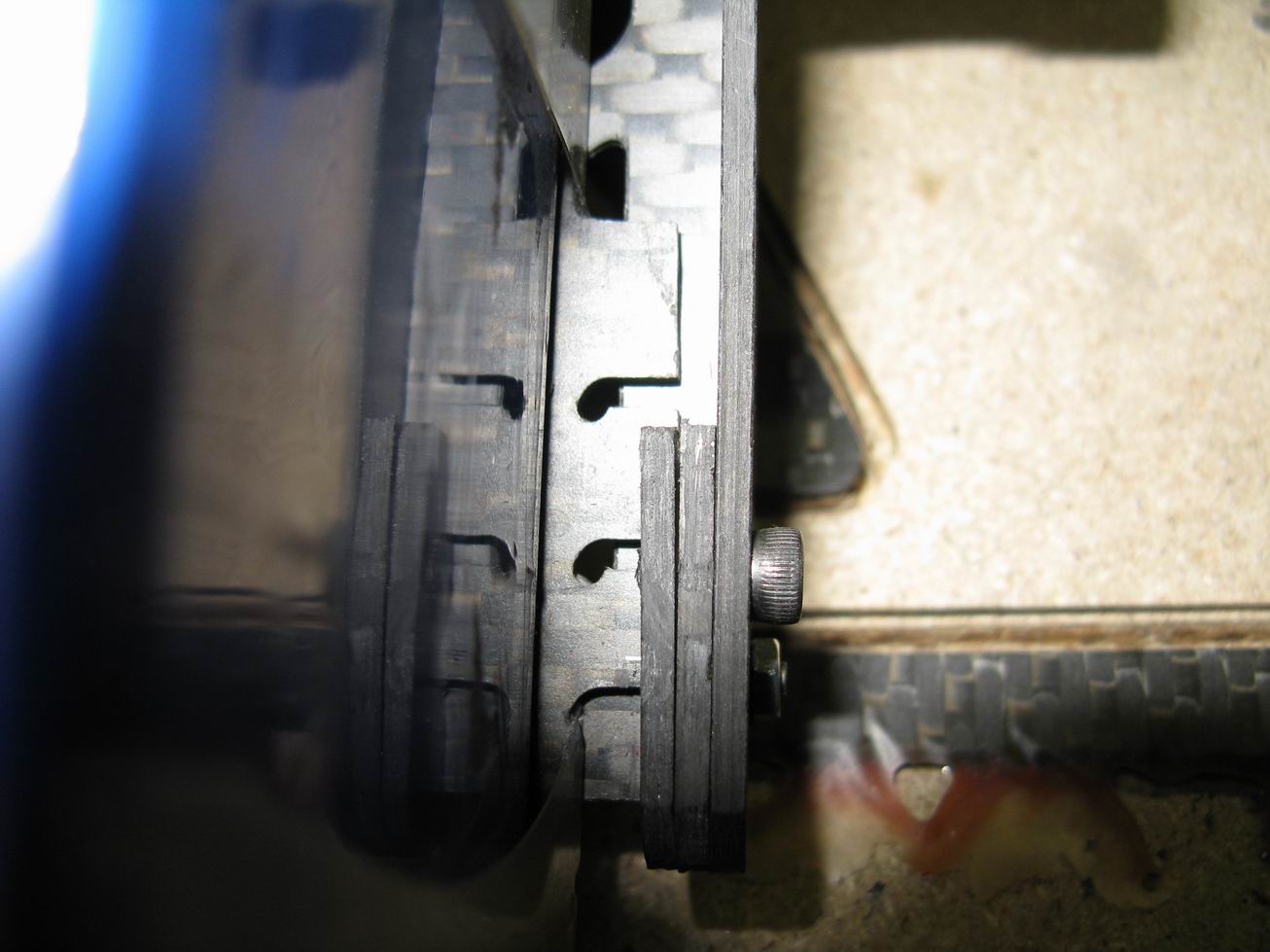

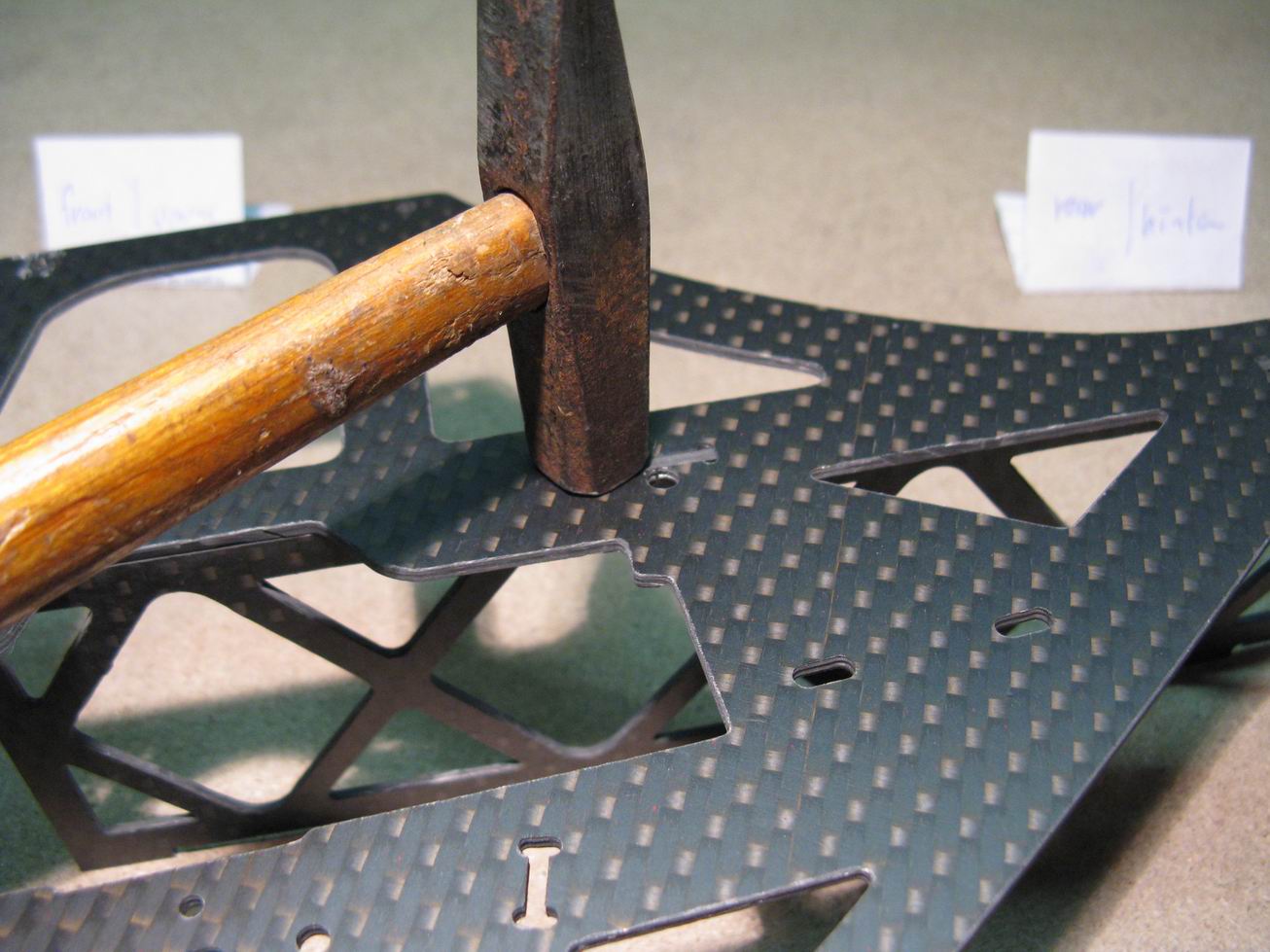

Die Kufenplatten haben eine rechteckige Ausfräsung, wo der Radius den der Fräser hinterlassen hat entfernt gehört um nicht all zu fest mit dem Hämmerchen darauf einprügeln müssen.

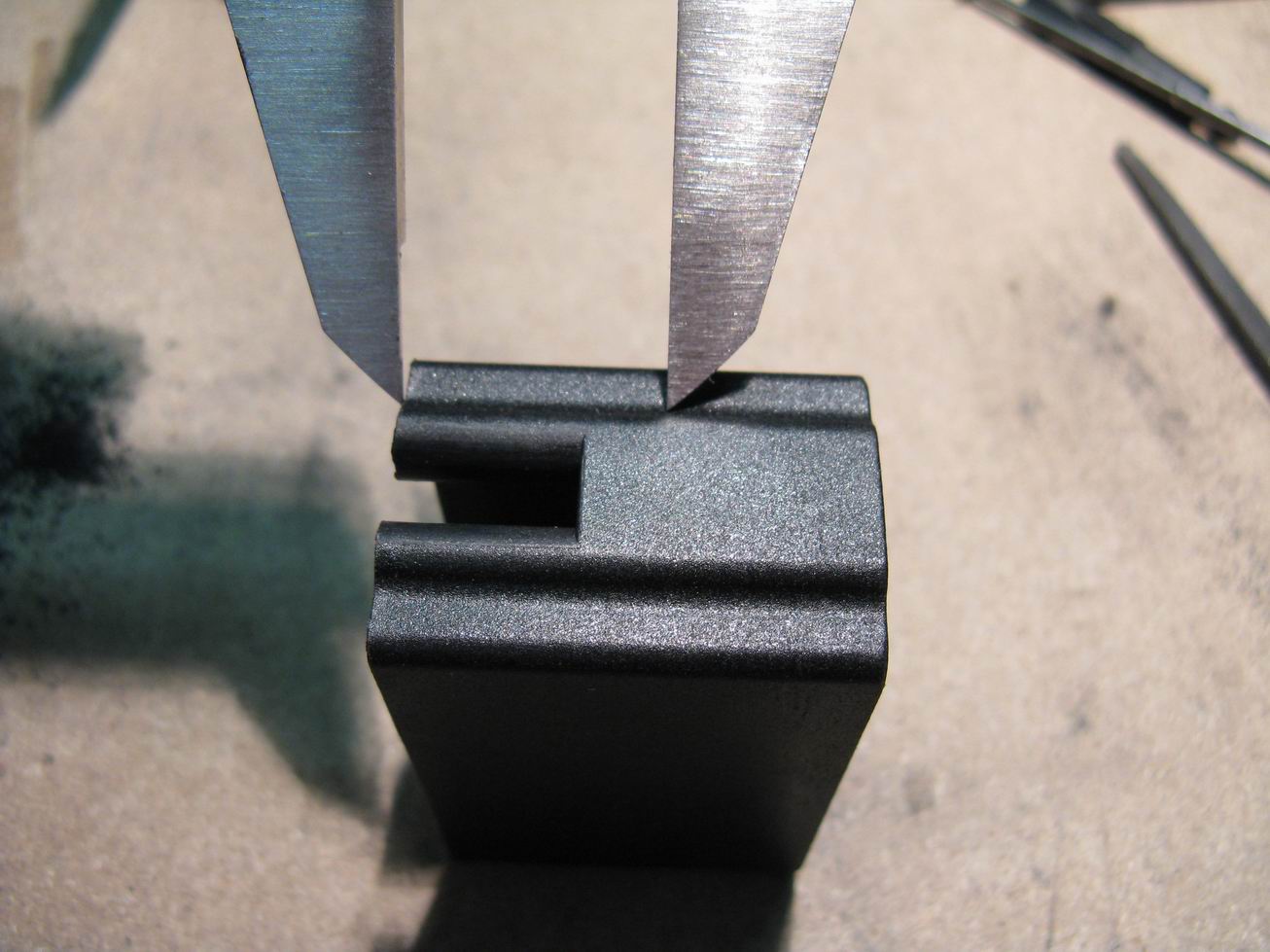

Auch gehört die Breite angepaßt



Das wäre der Idealfall. Meist braucht es aber noch mal die Feile vorher rein in den Schlitz damit die Kufenplatte darin Platz findet.

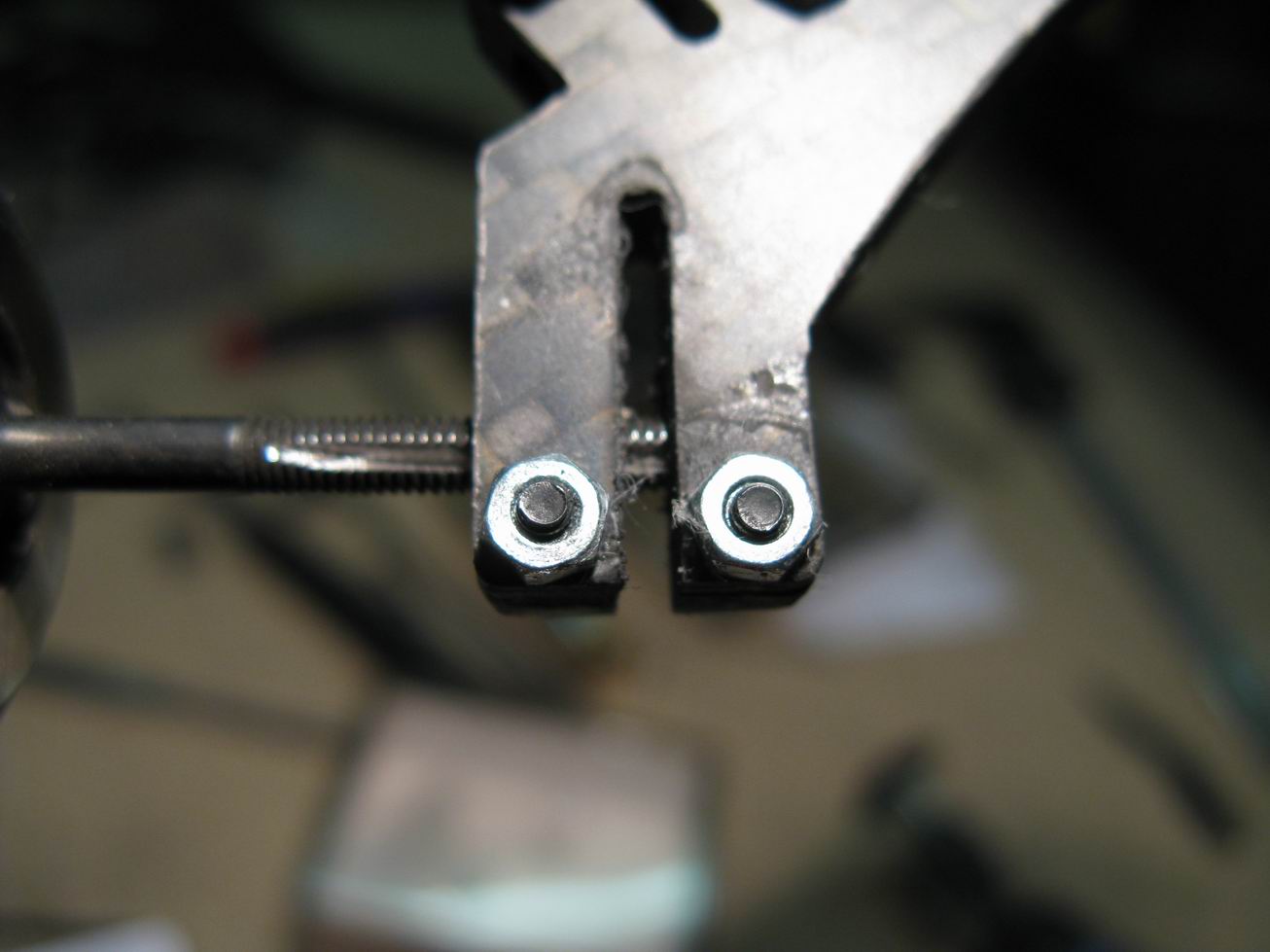

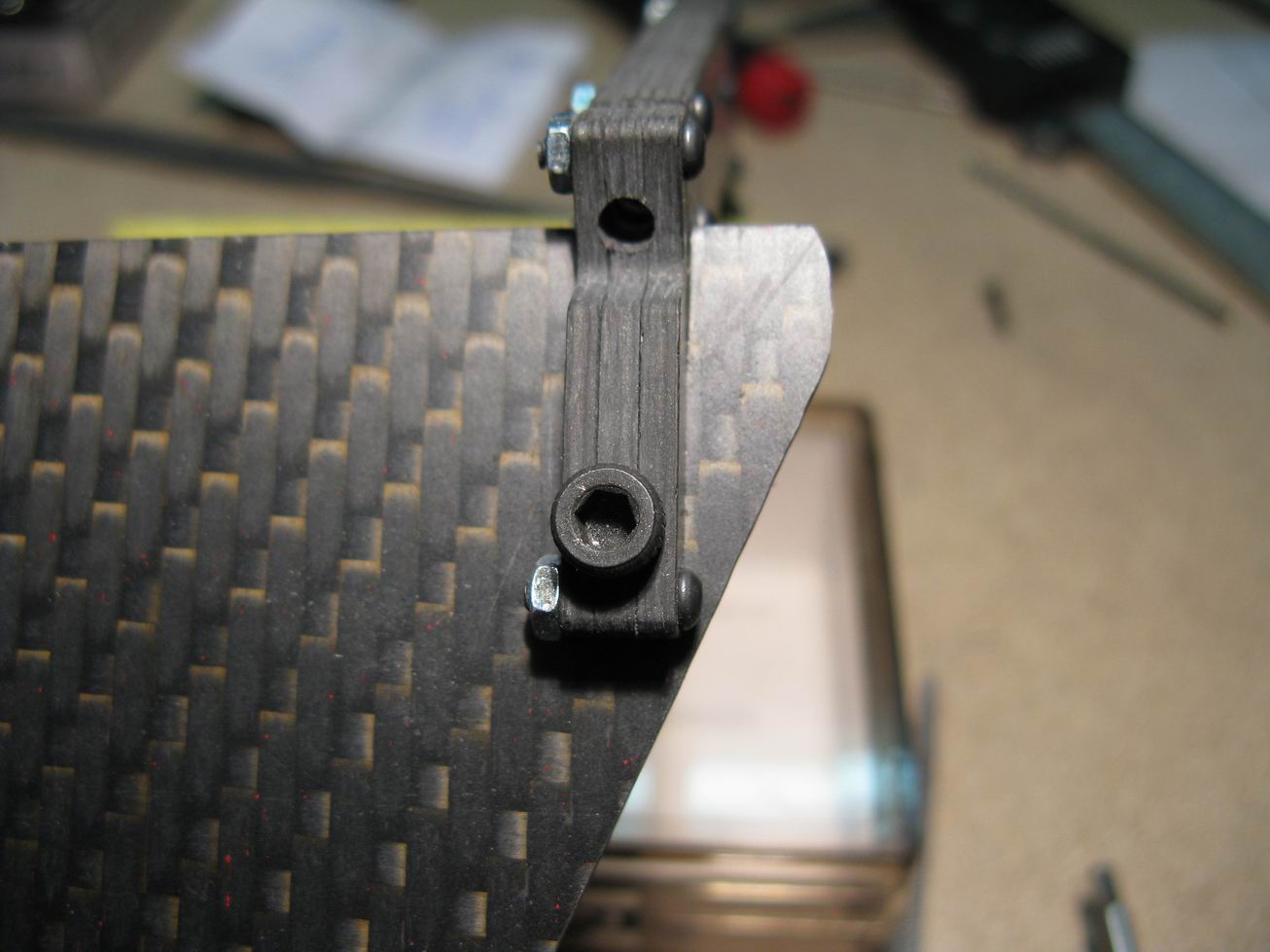

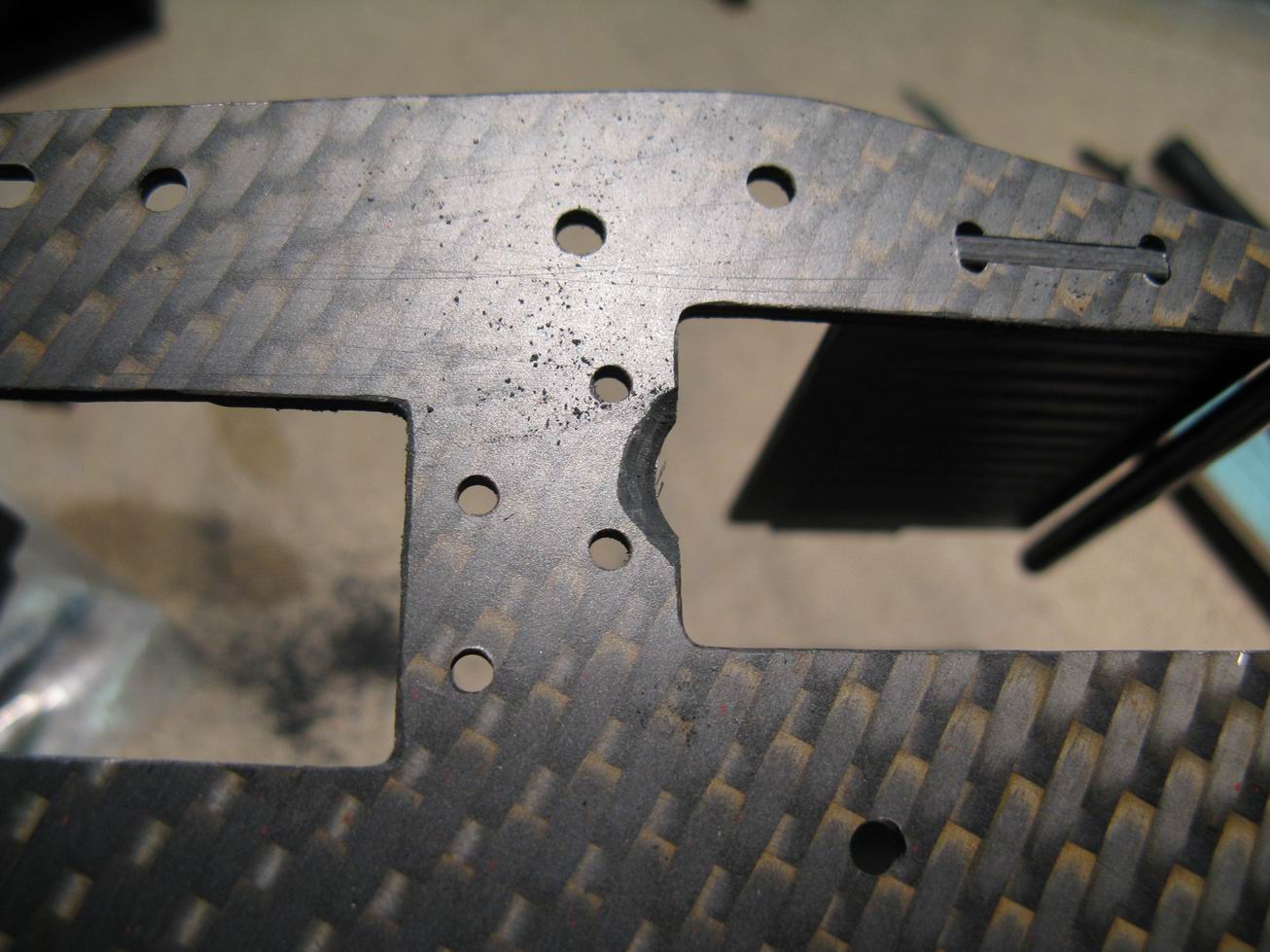

Taummelscheibe Verdrehsicherung

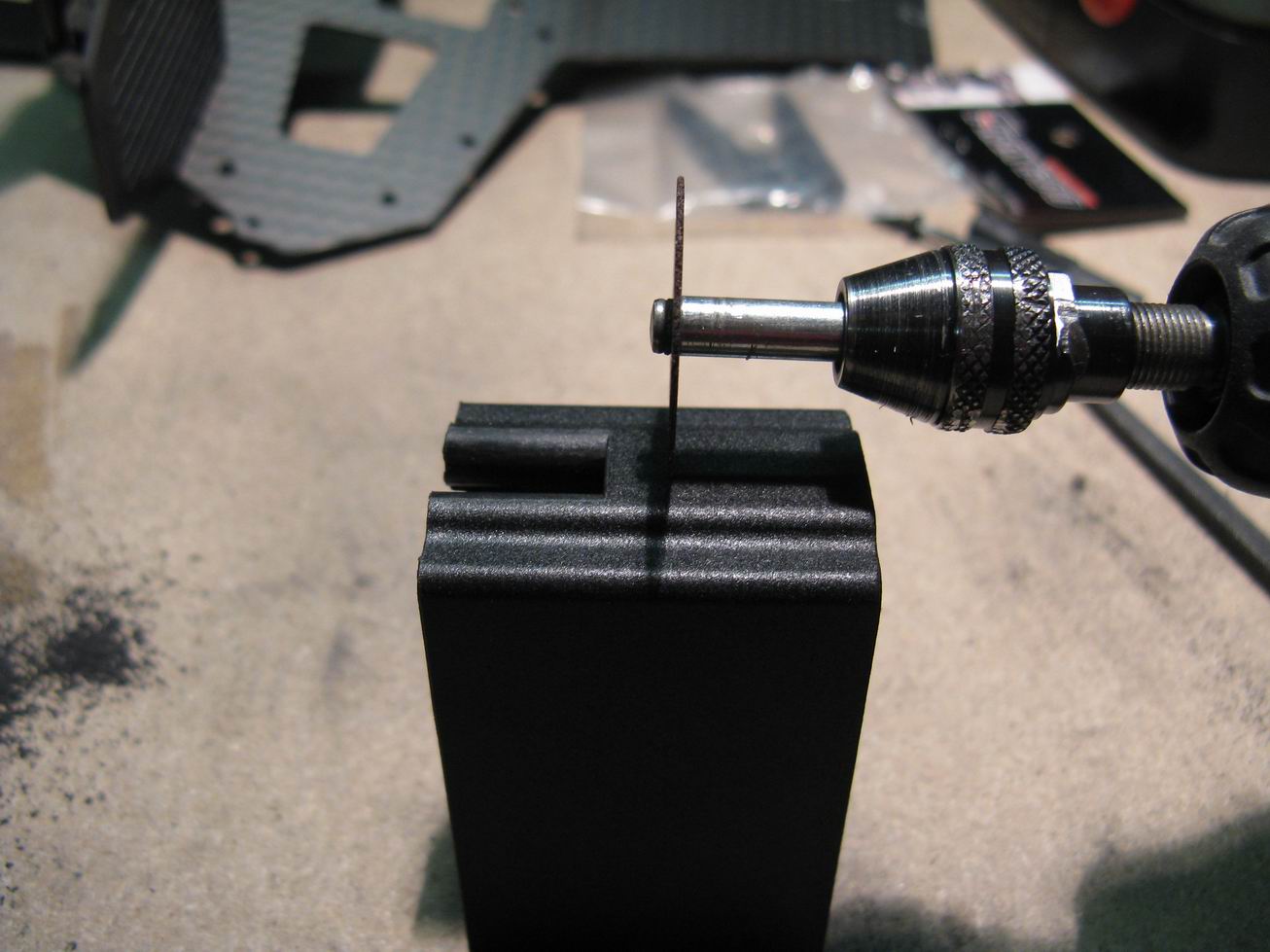

Bei Verwendung des Nickservorahmen muss an der  Seite welche sich über dem Nickservorahmen befindet gekürzt werden.

Sechskantmutter wagrecht stellen und plan mit dieser abfeilen.

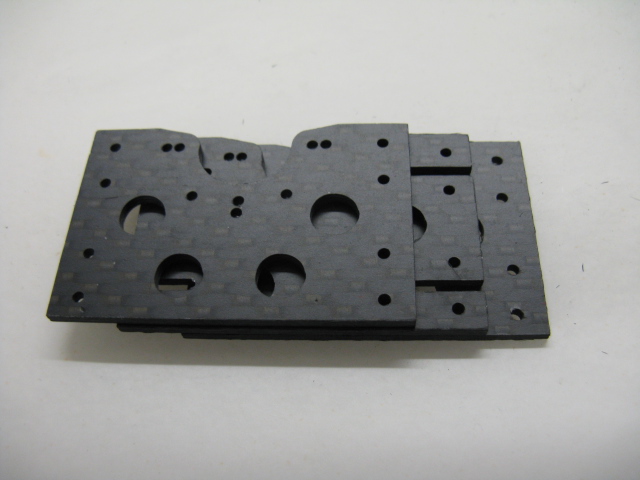

MOTORBEFESTINGUNGSPLATTE

Die beiden Platten ohne Seitenschlitze oben und unten drauf, mittig die Geschlitzte





verschrauben mit 8Stk M2x8  Stahlschrauben, mit  Loctite die Muttern sichern,

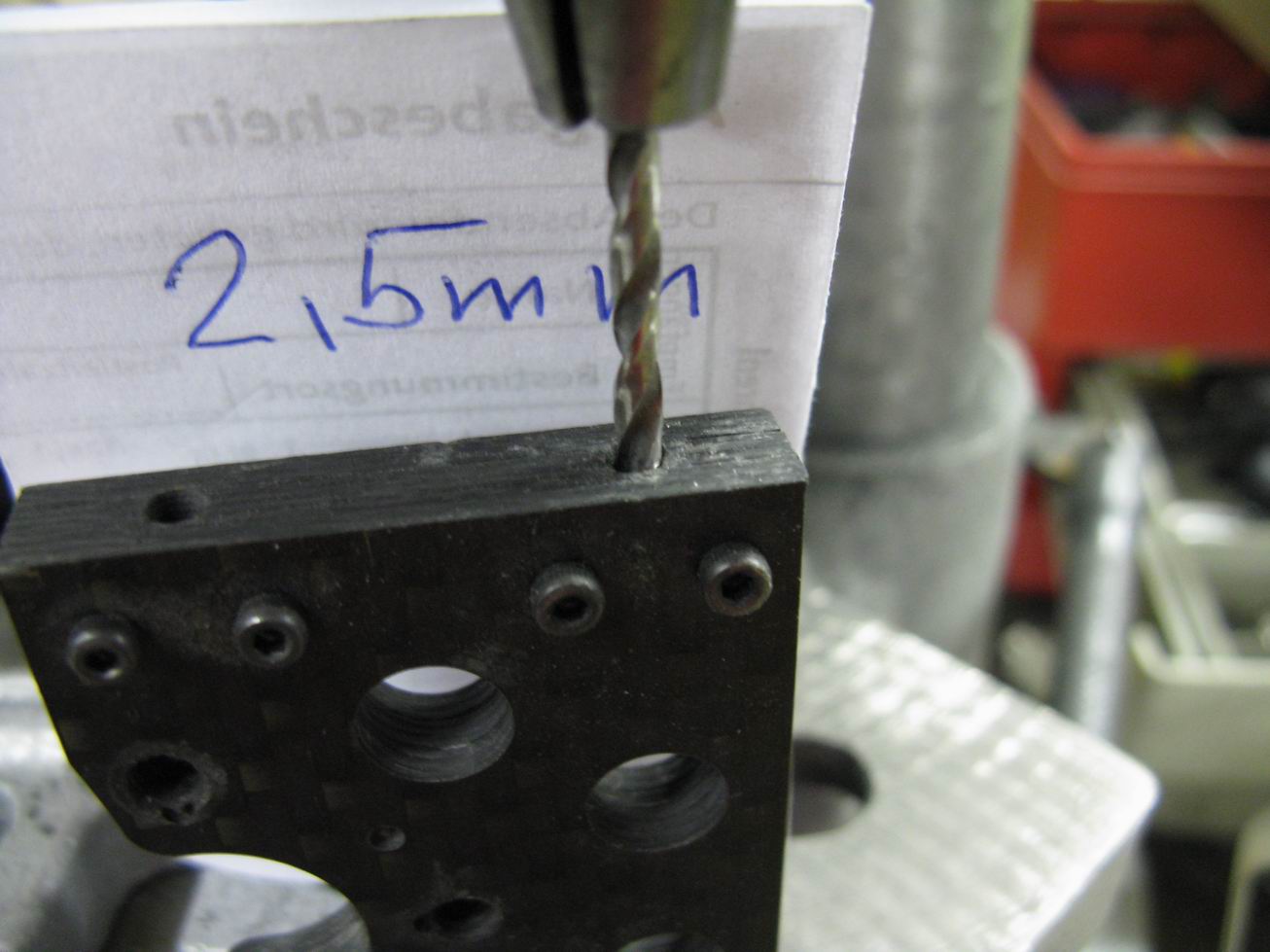

dann aufbohren.

und M3 Gewinde reinschneiden mit Einser und Zweier M3 Gewindebohrer

oder unseren selfmade Gewindebohrer



Wichtiger Hinweis

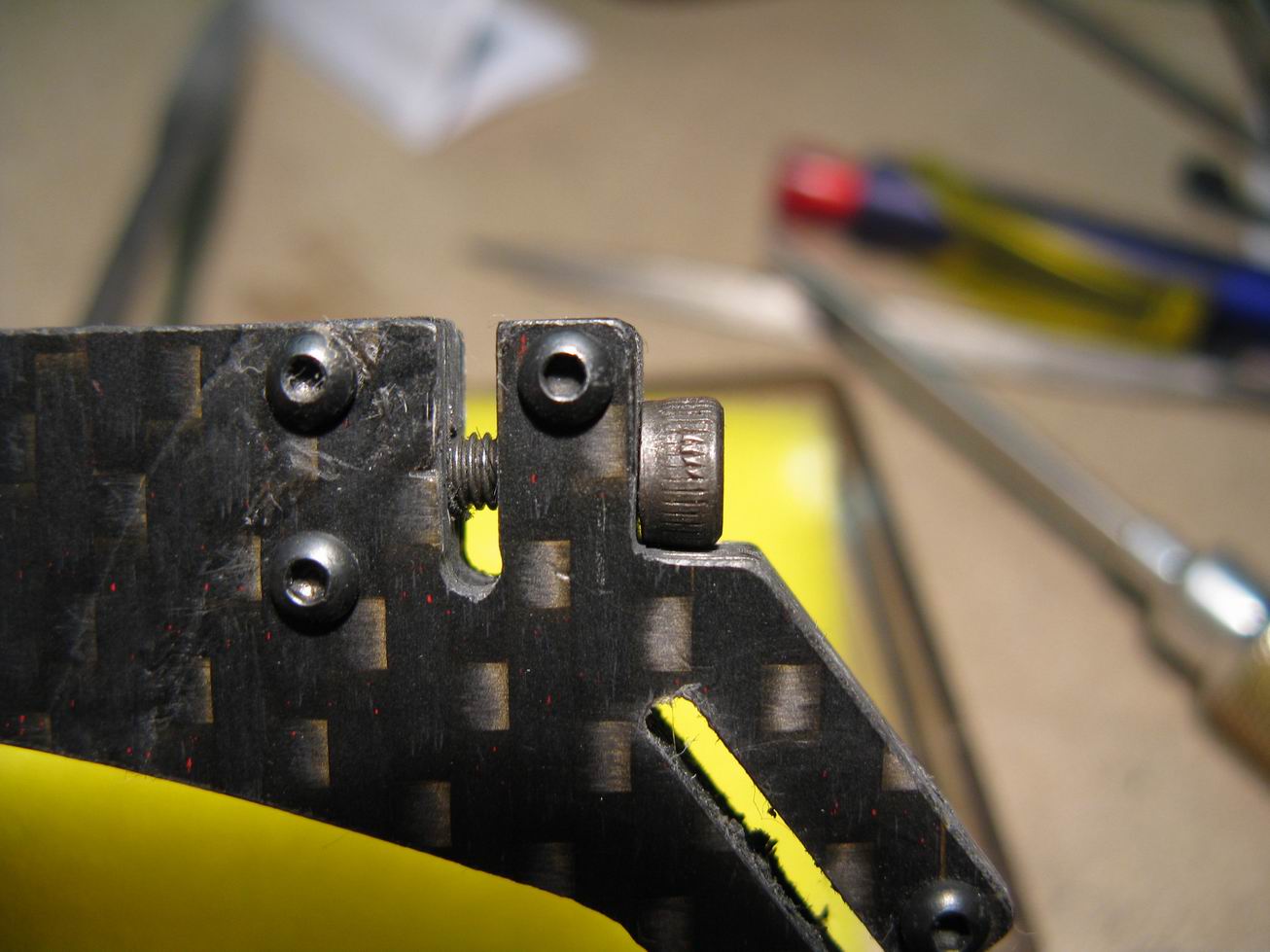

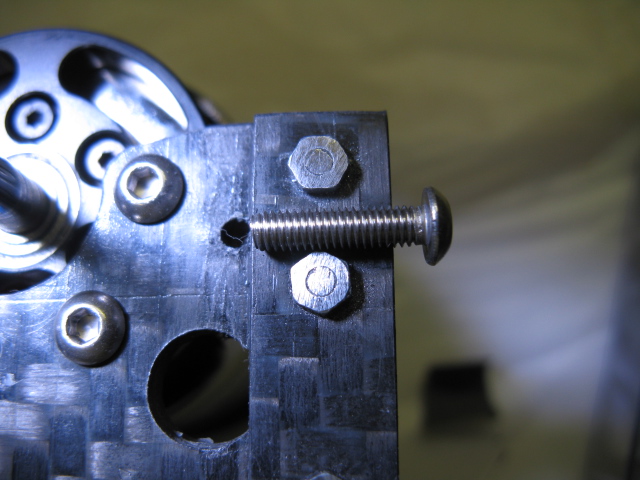

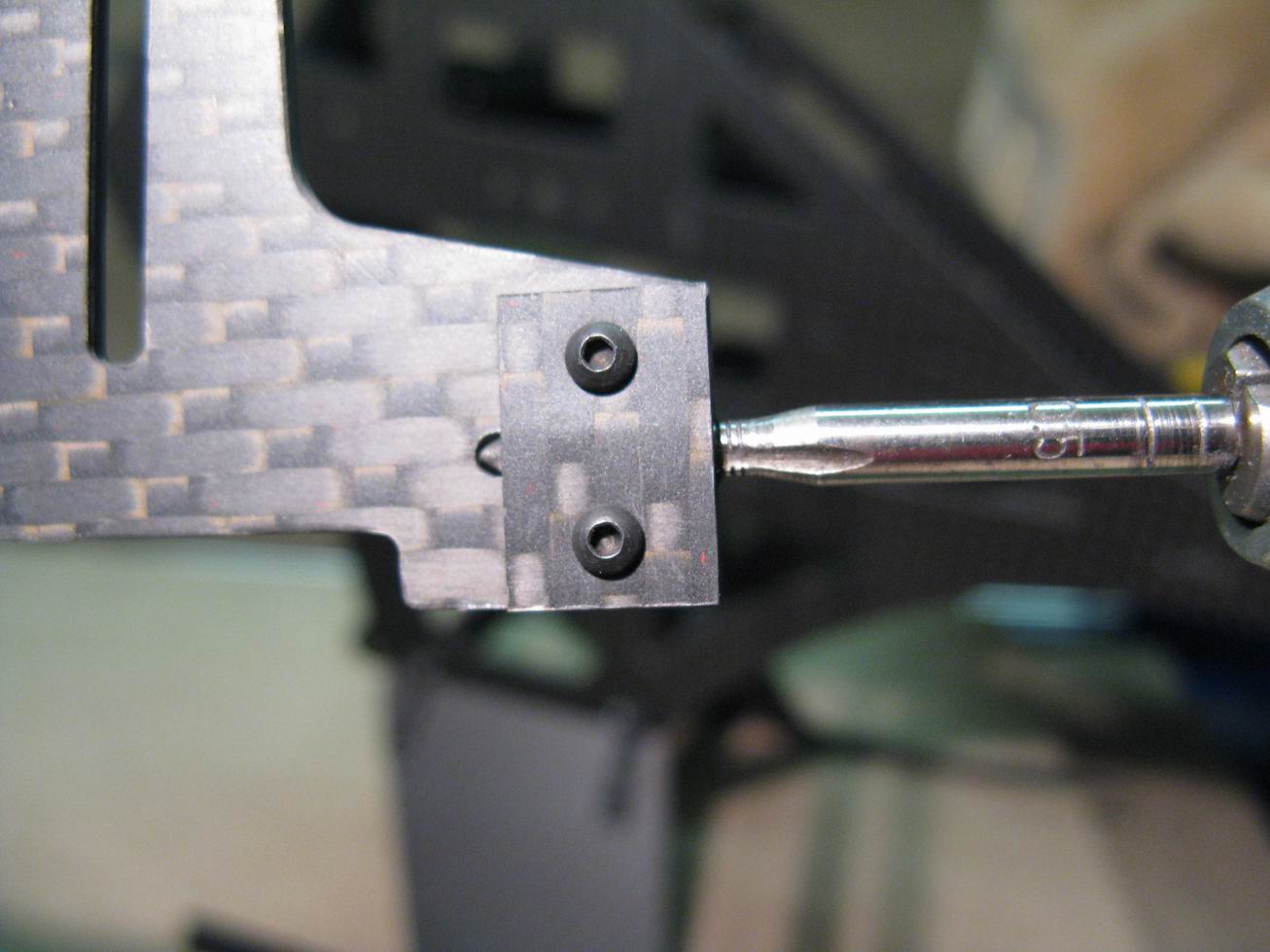

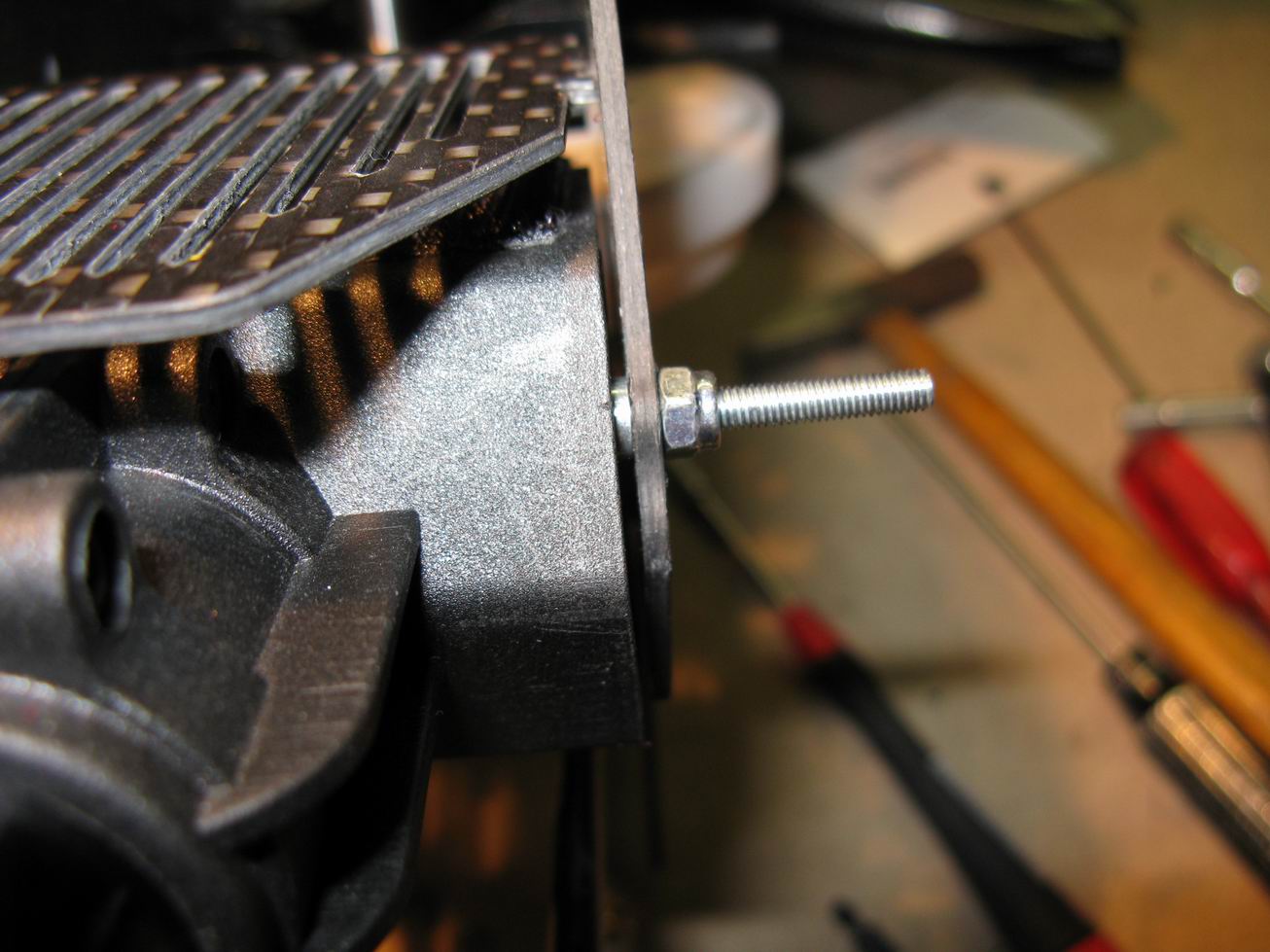

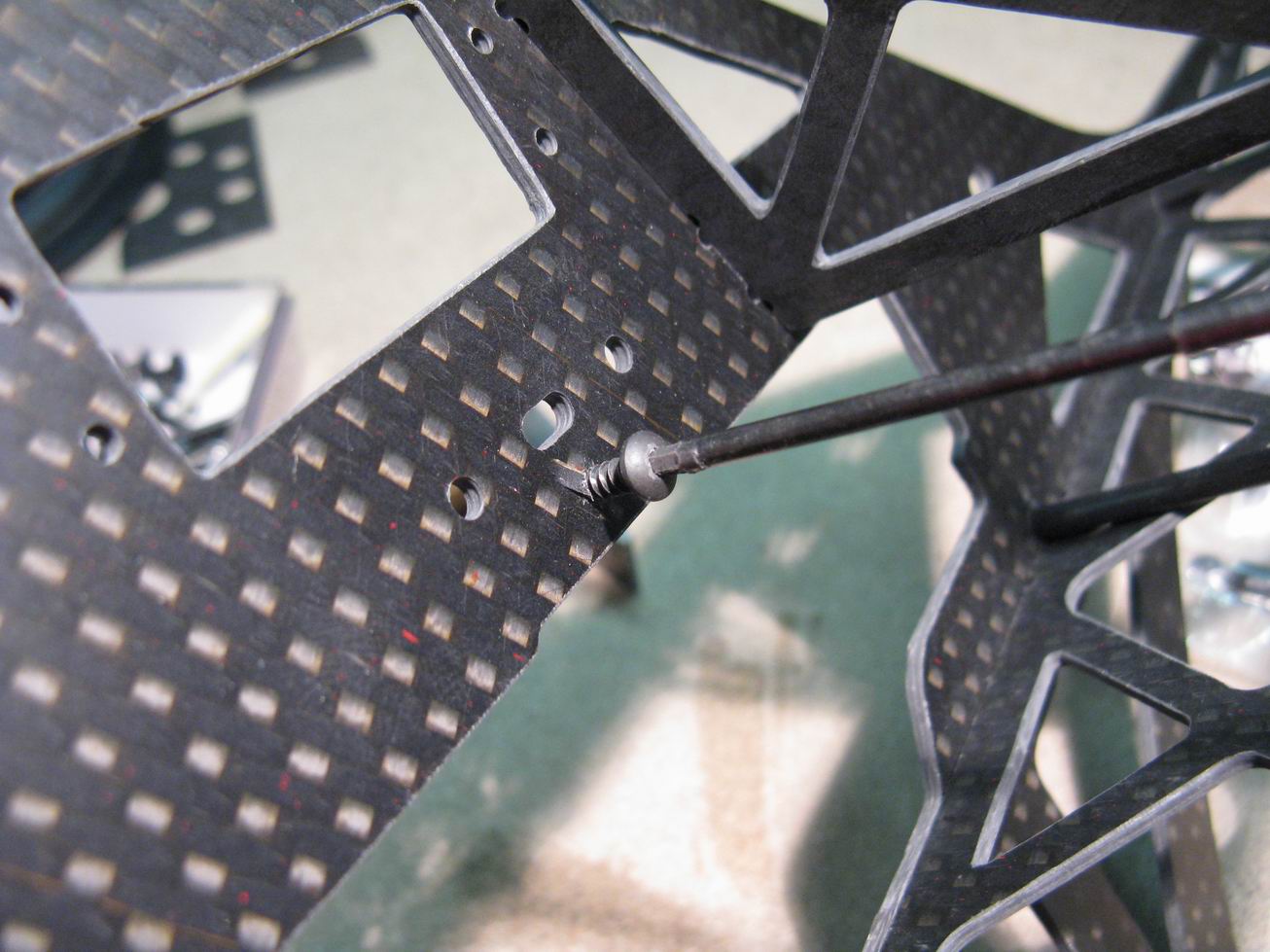

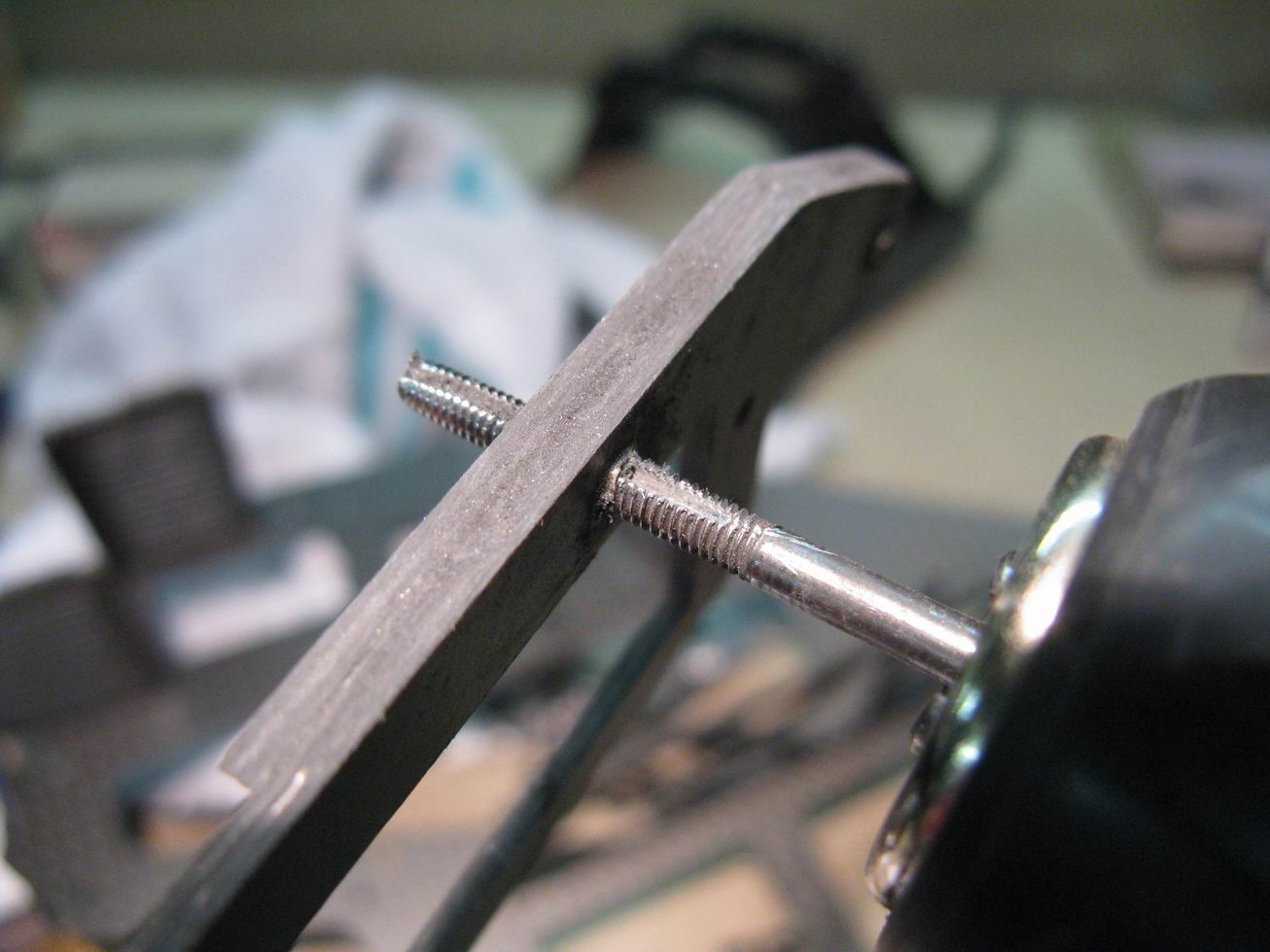

Verschraubungen ins CFK sollten immer so erfolgen, dass die eingeschraubte Schraube ca 2-3mm über die M2 Schrauben die die Platten zusammenhalten hinausgehen, klar auch ein Bild dafür.

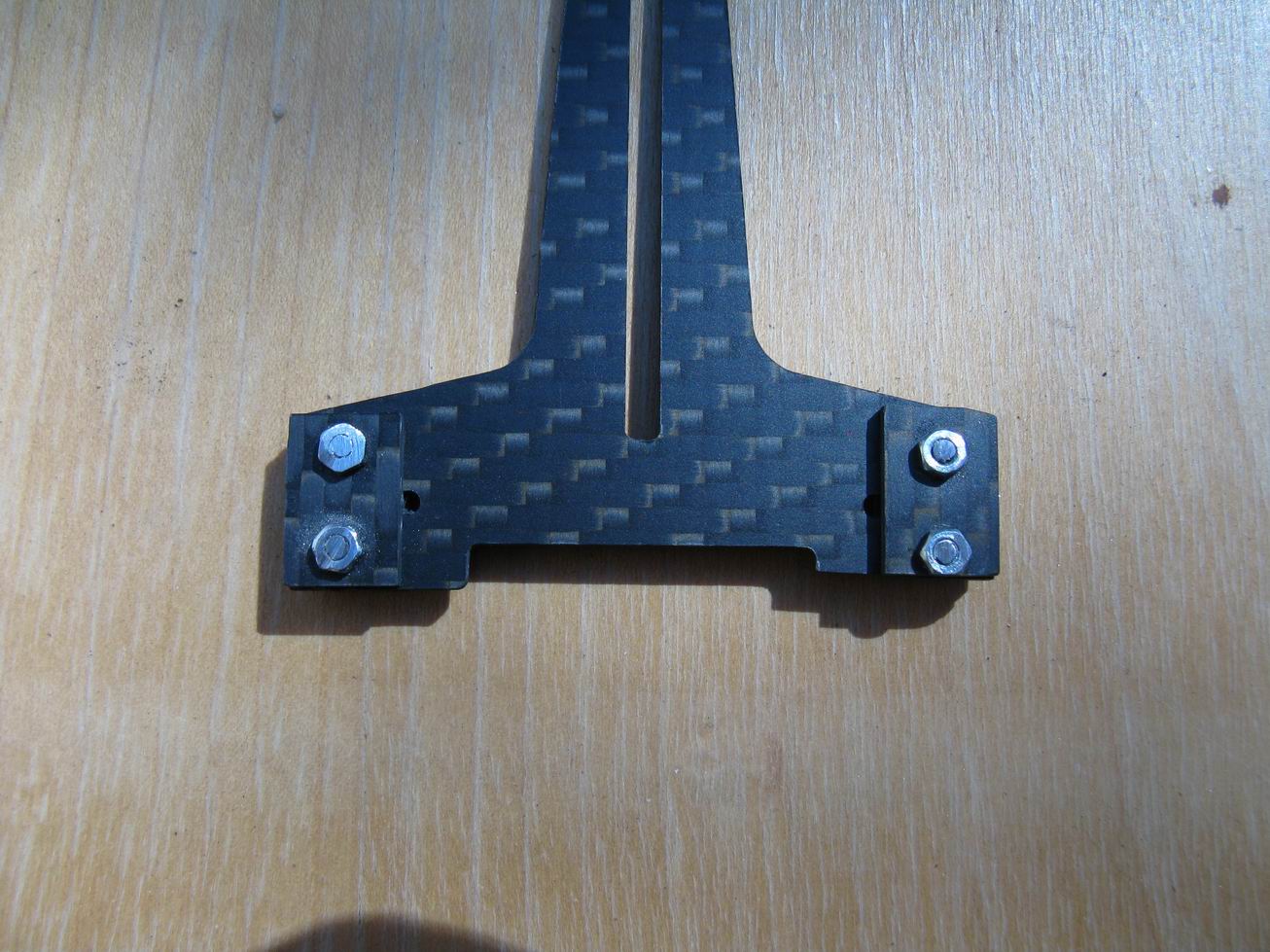

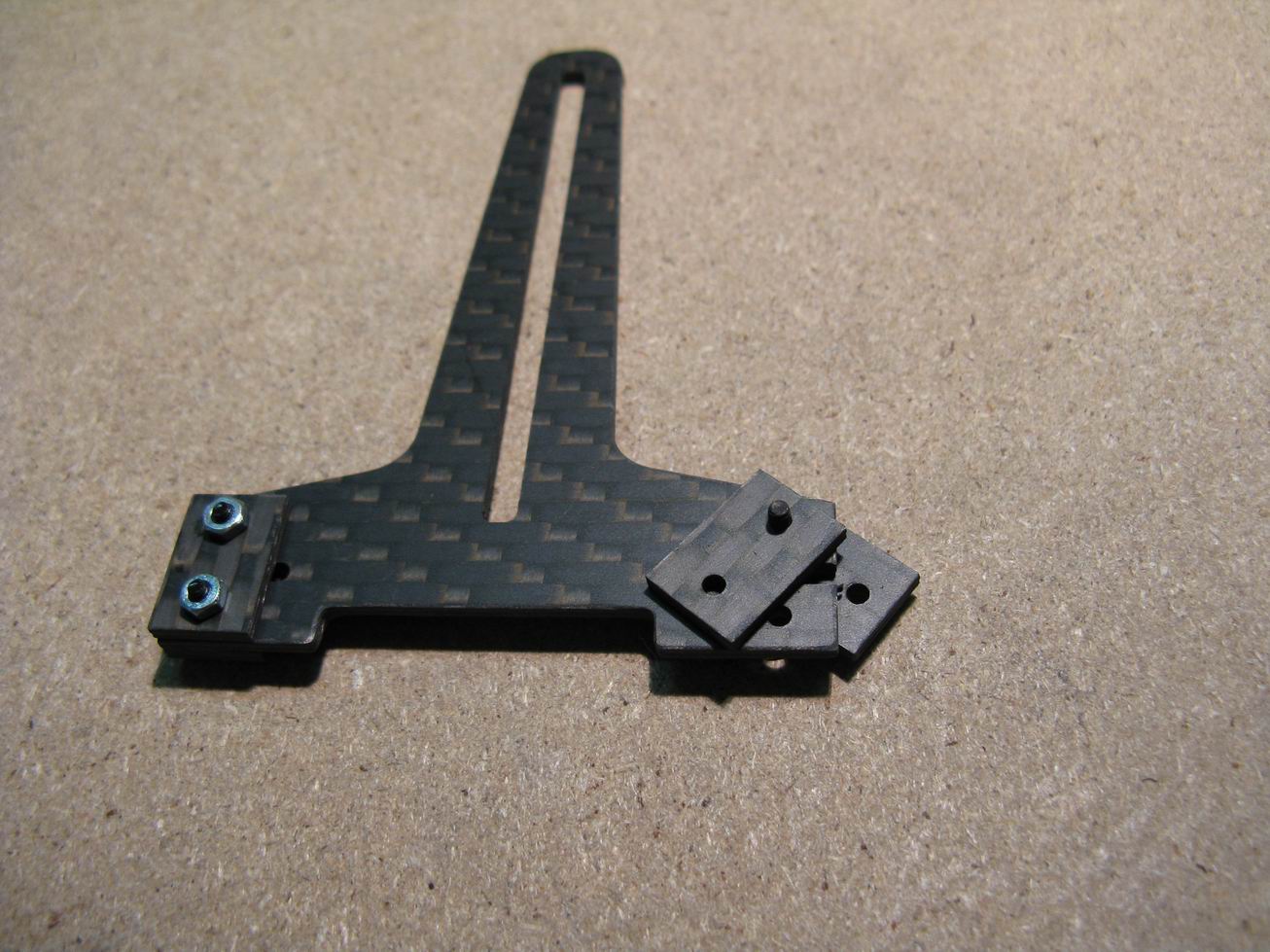

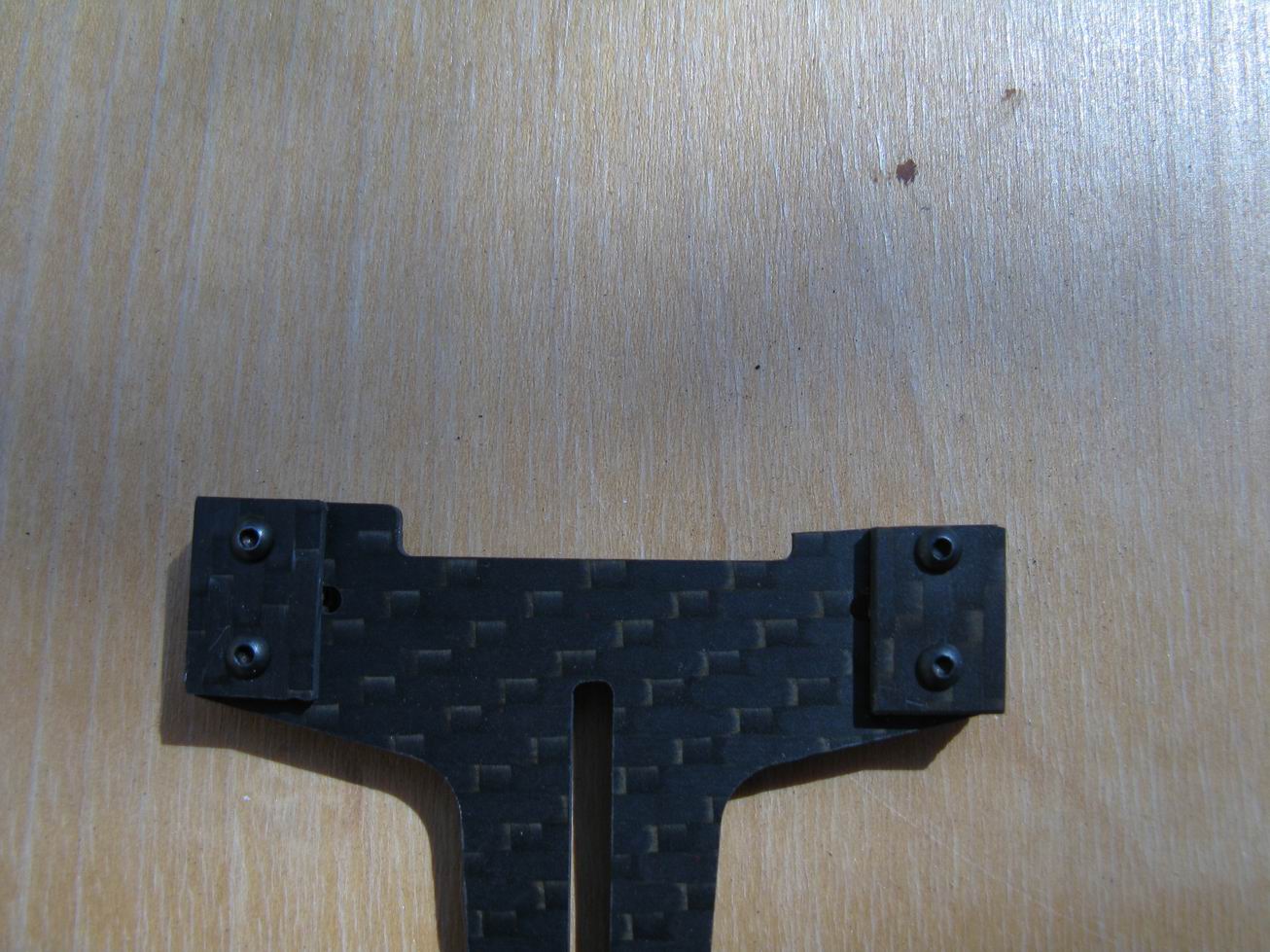

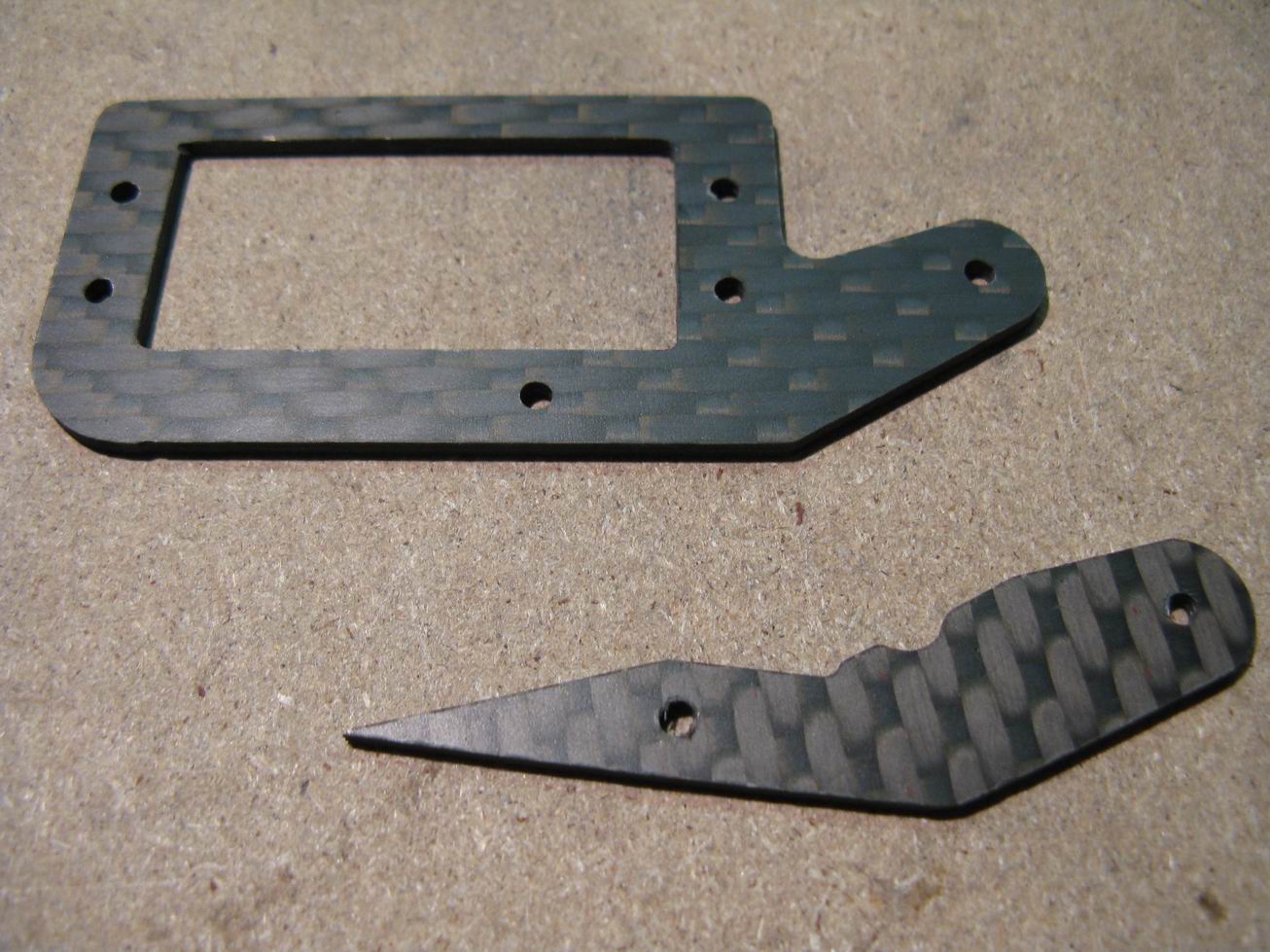

Heckservorahmen



Teile übereinander legen und makieren



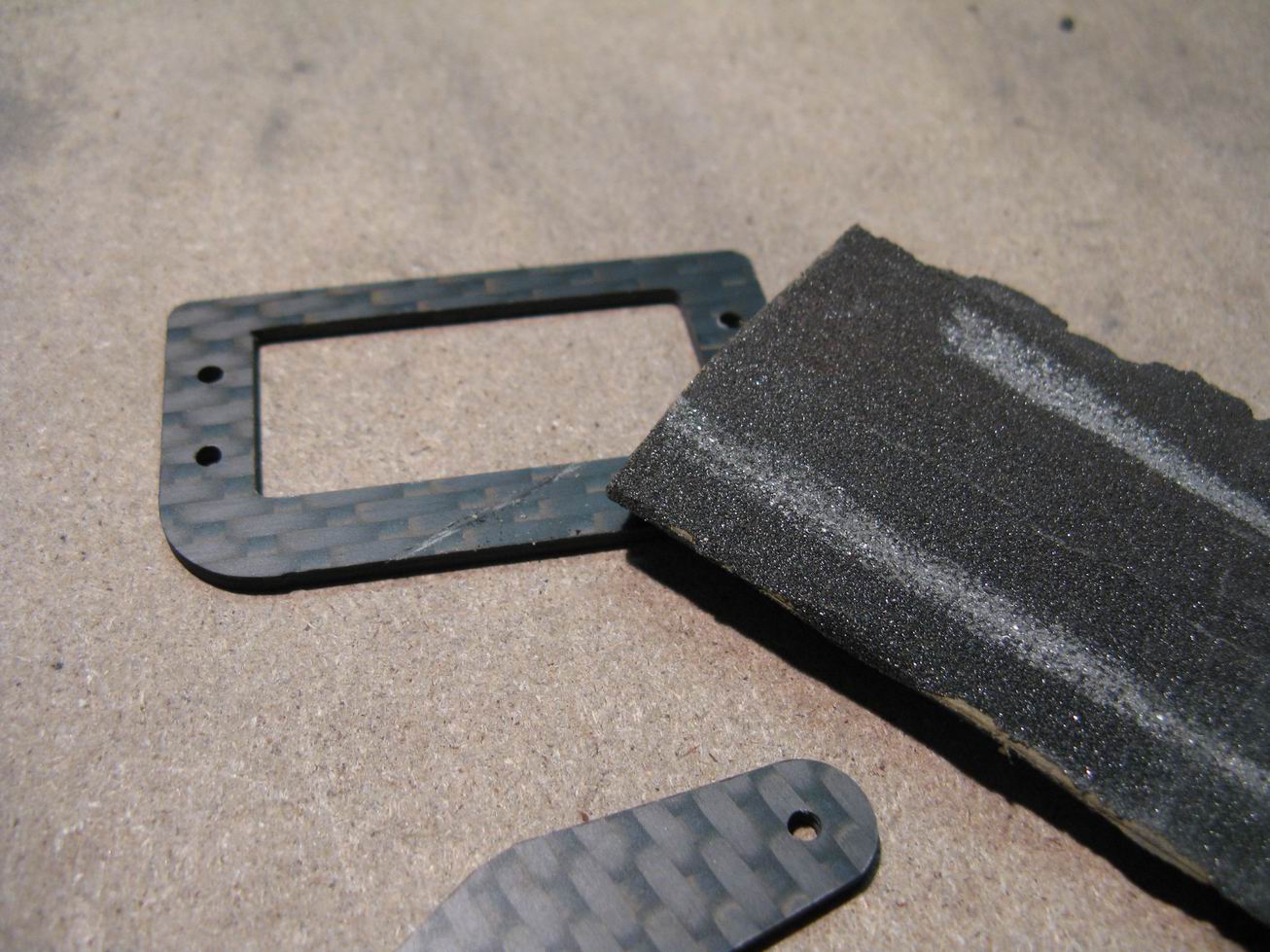

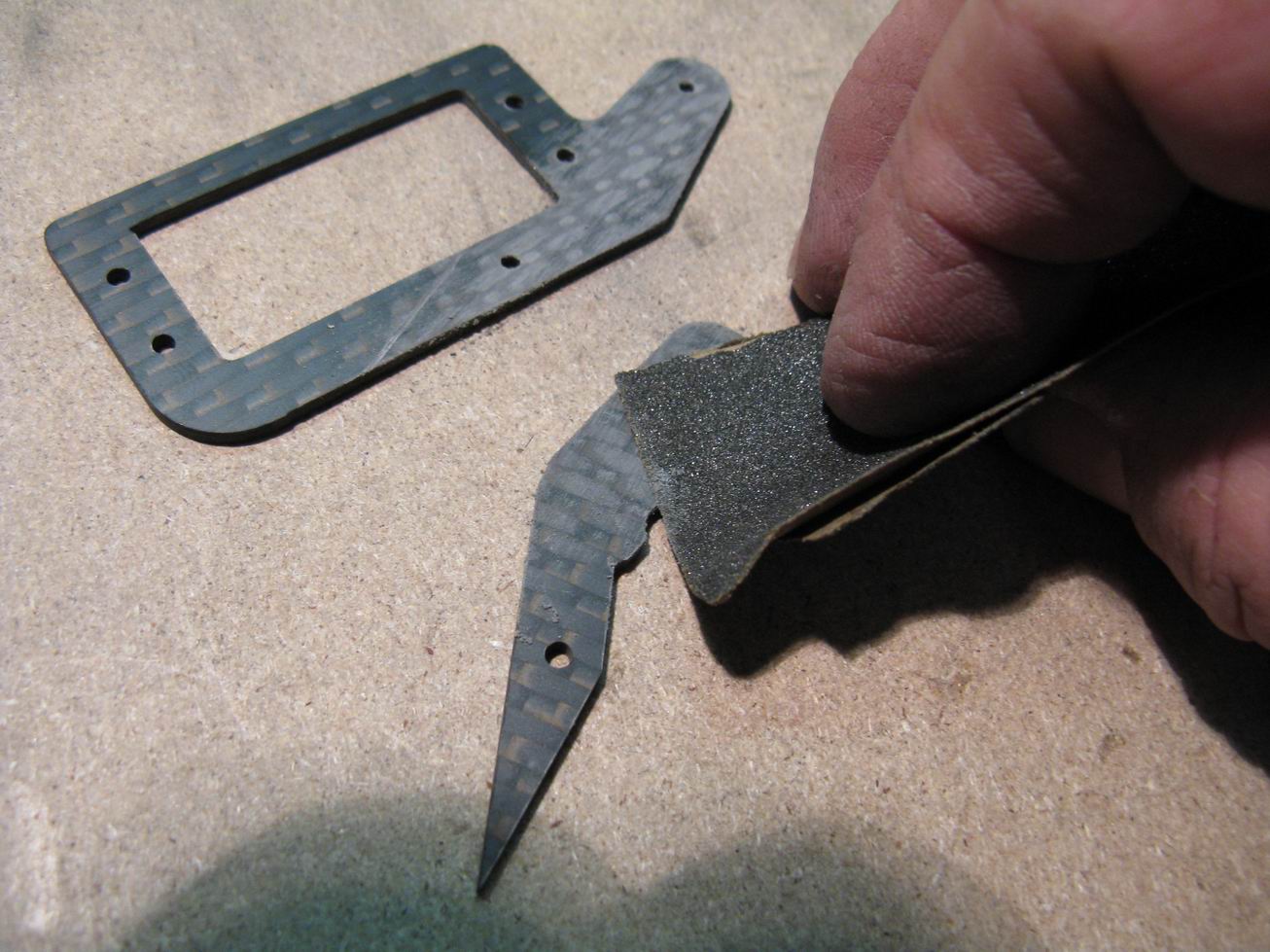

Anschleifen

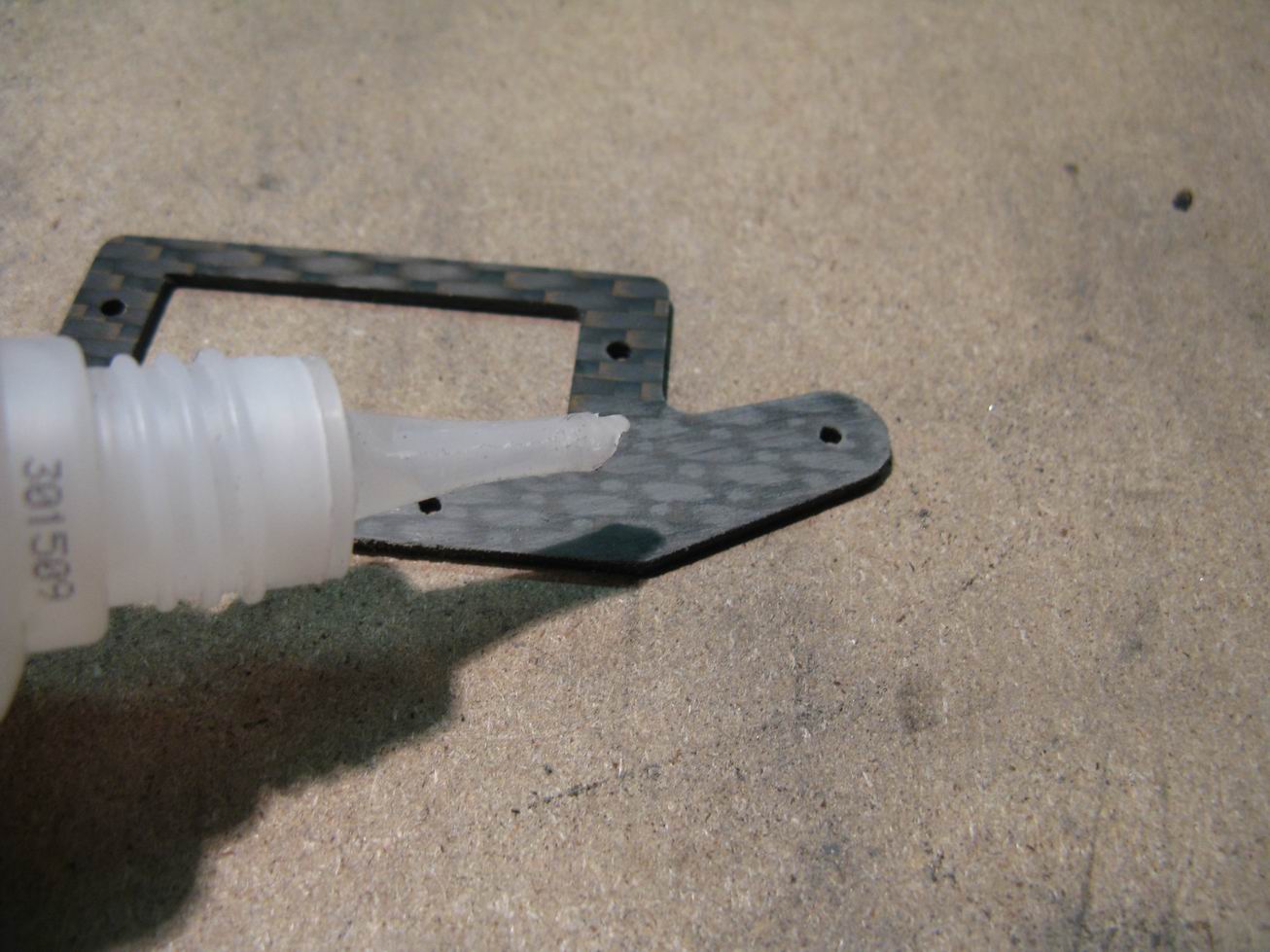

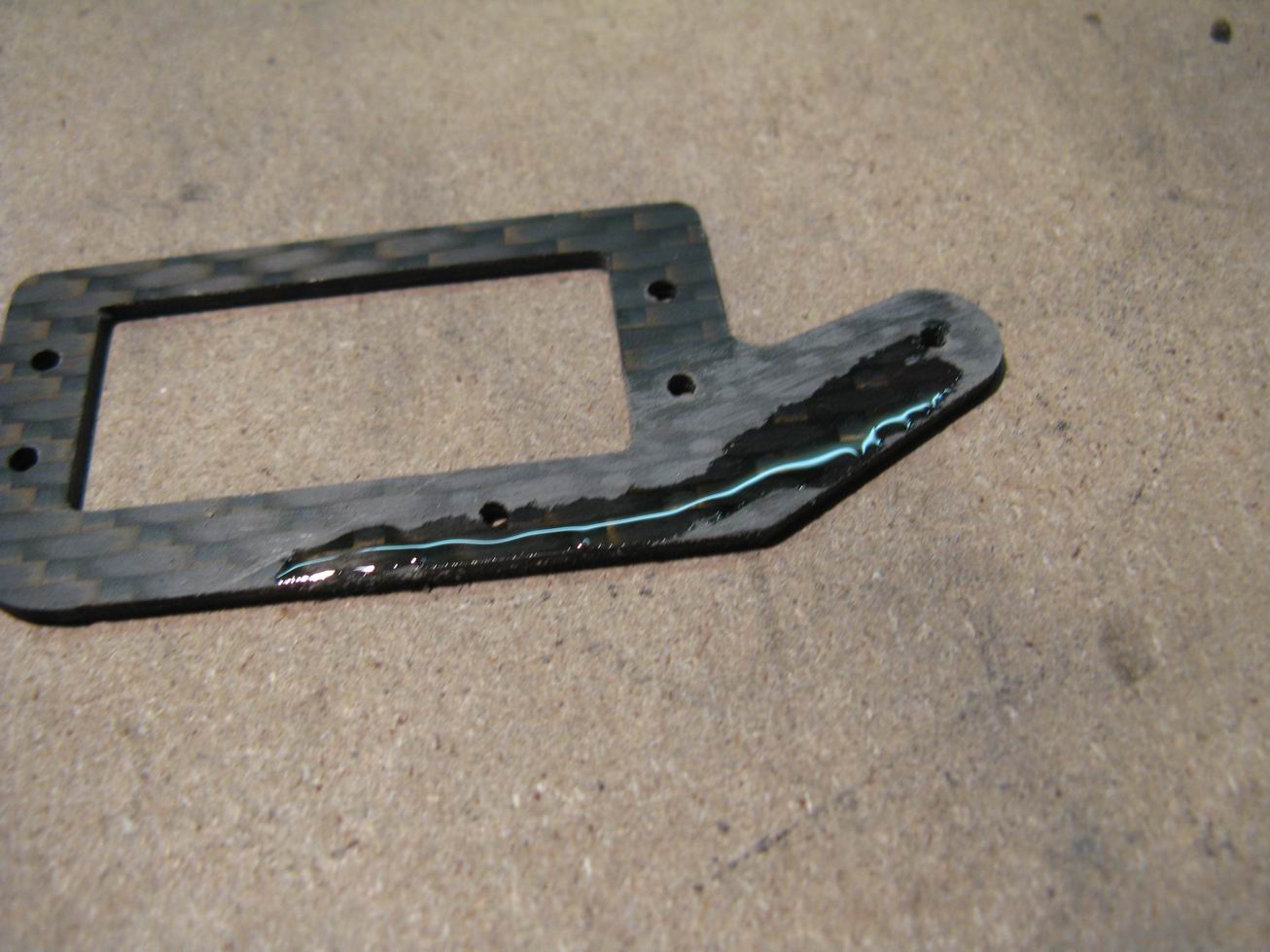

Sekundenkleber auftragen

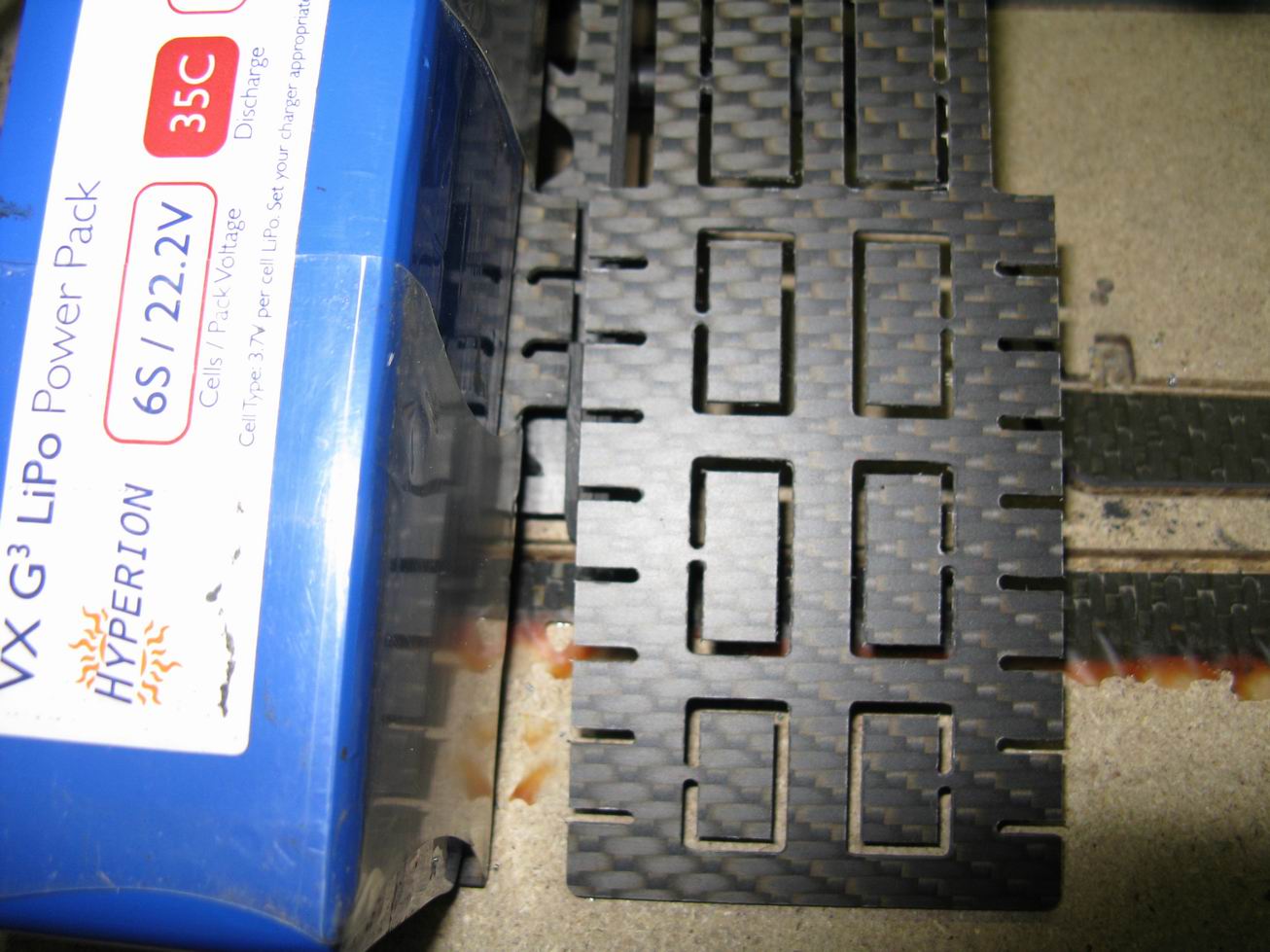

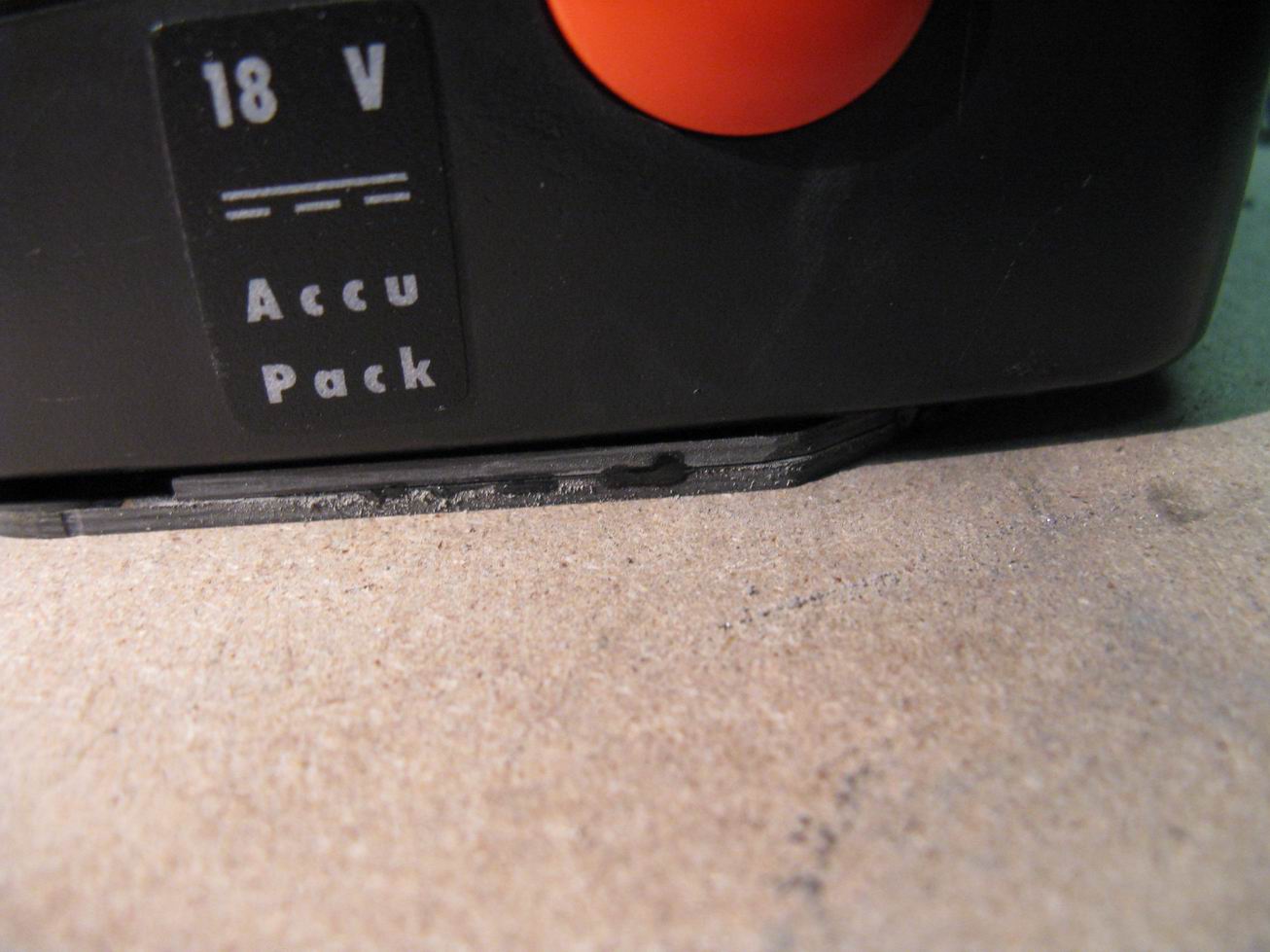

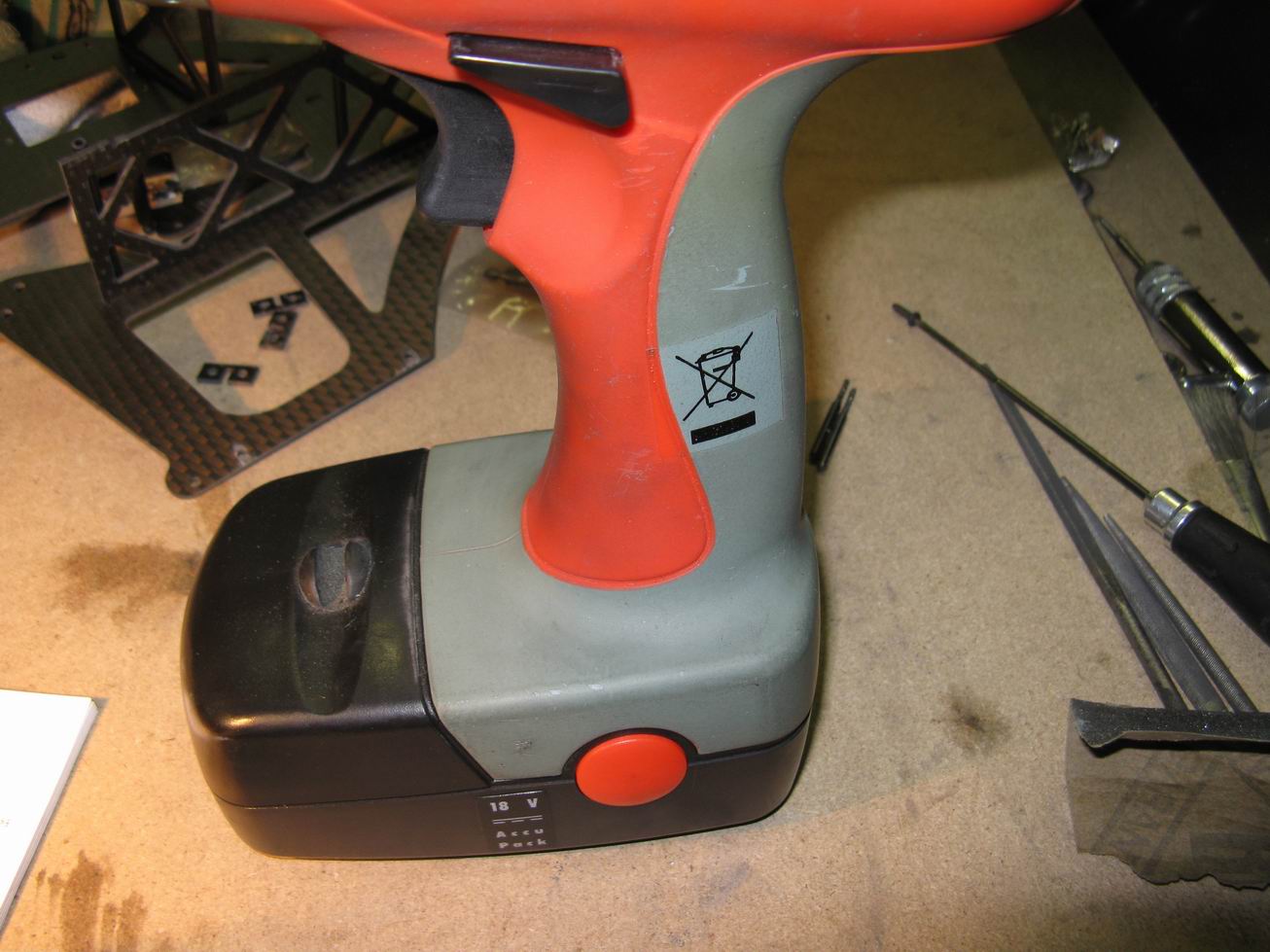

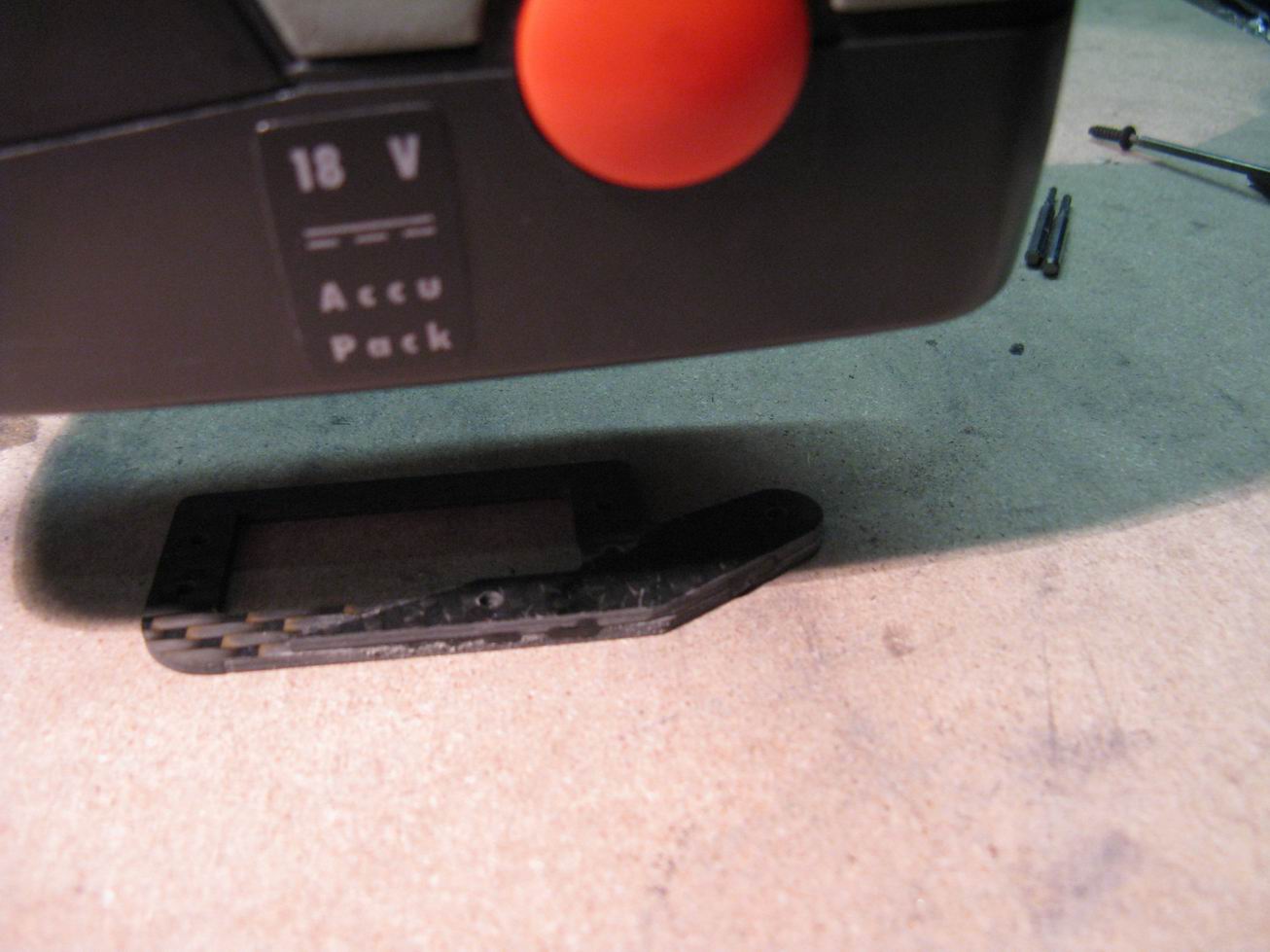

Plättchen Loch auf Loch übereinander legen und mit etwas beschweren

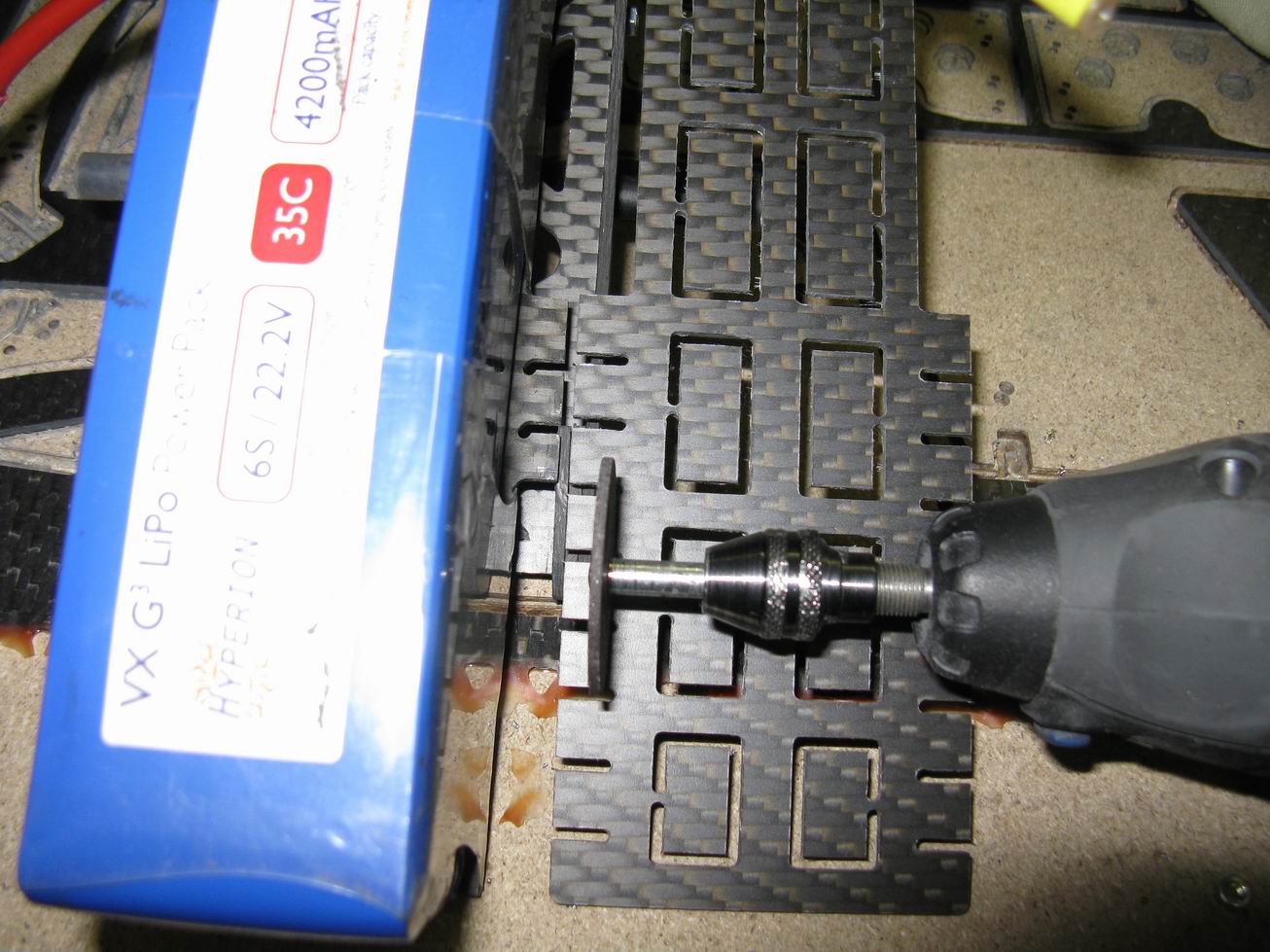

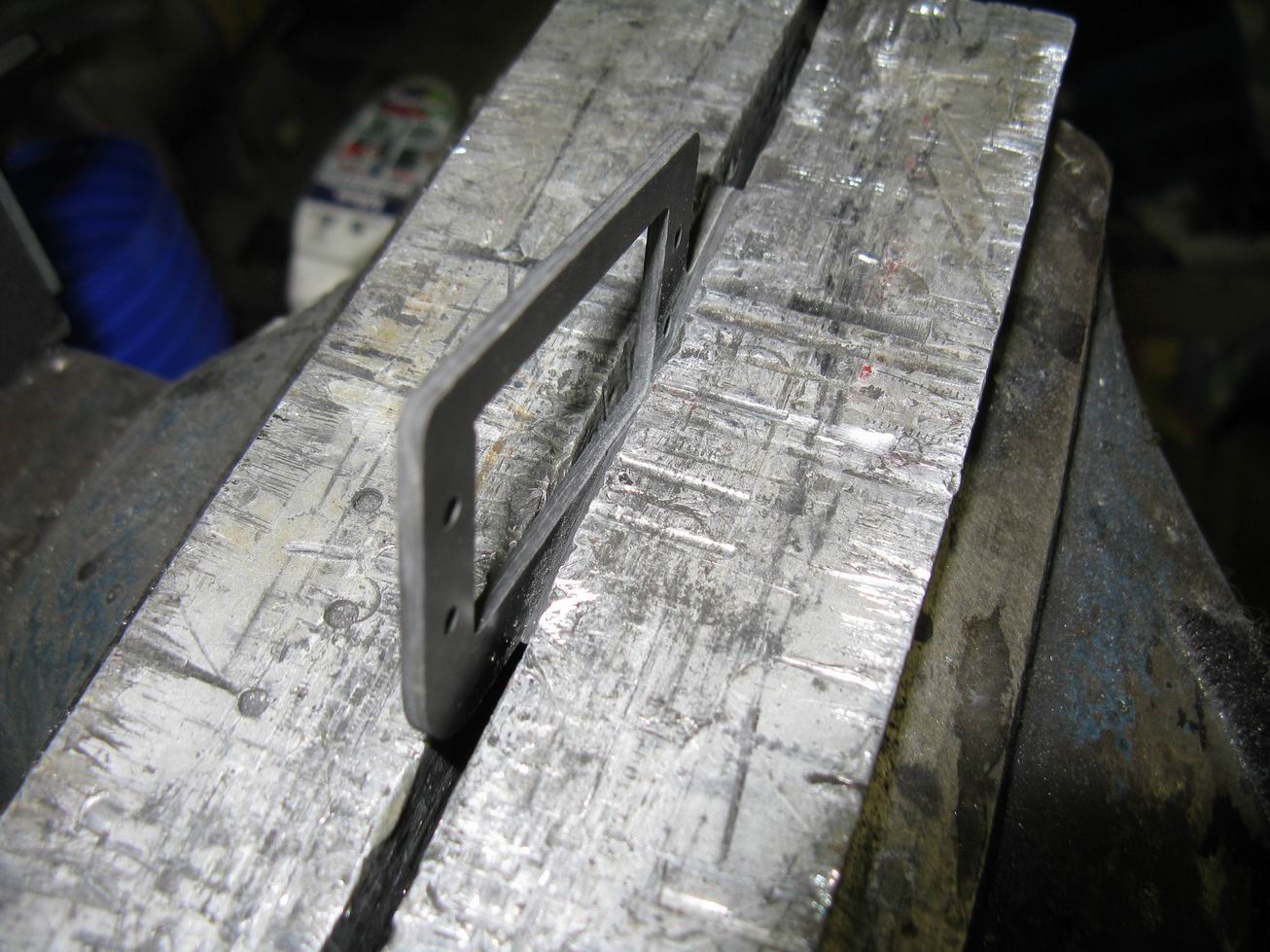

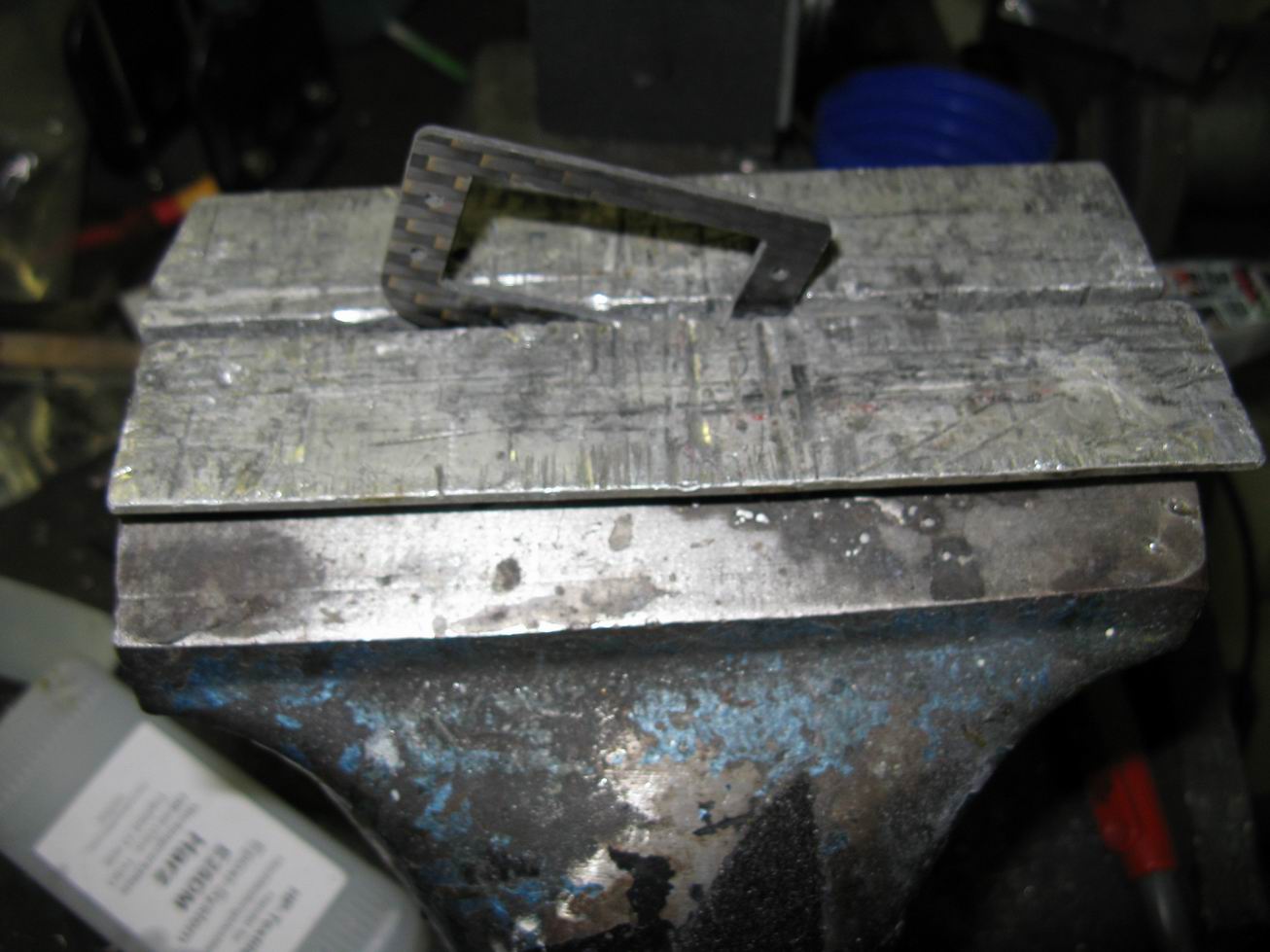

Schraubstock is die klar bessere Variante

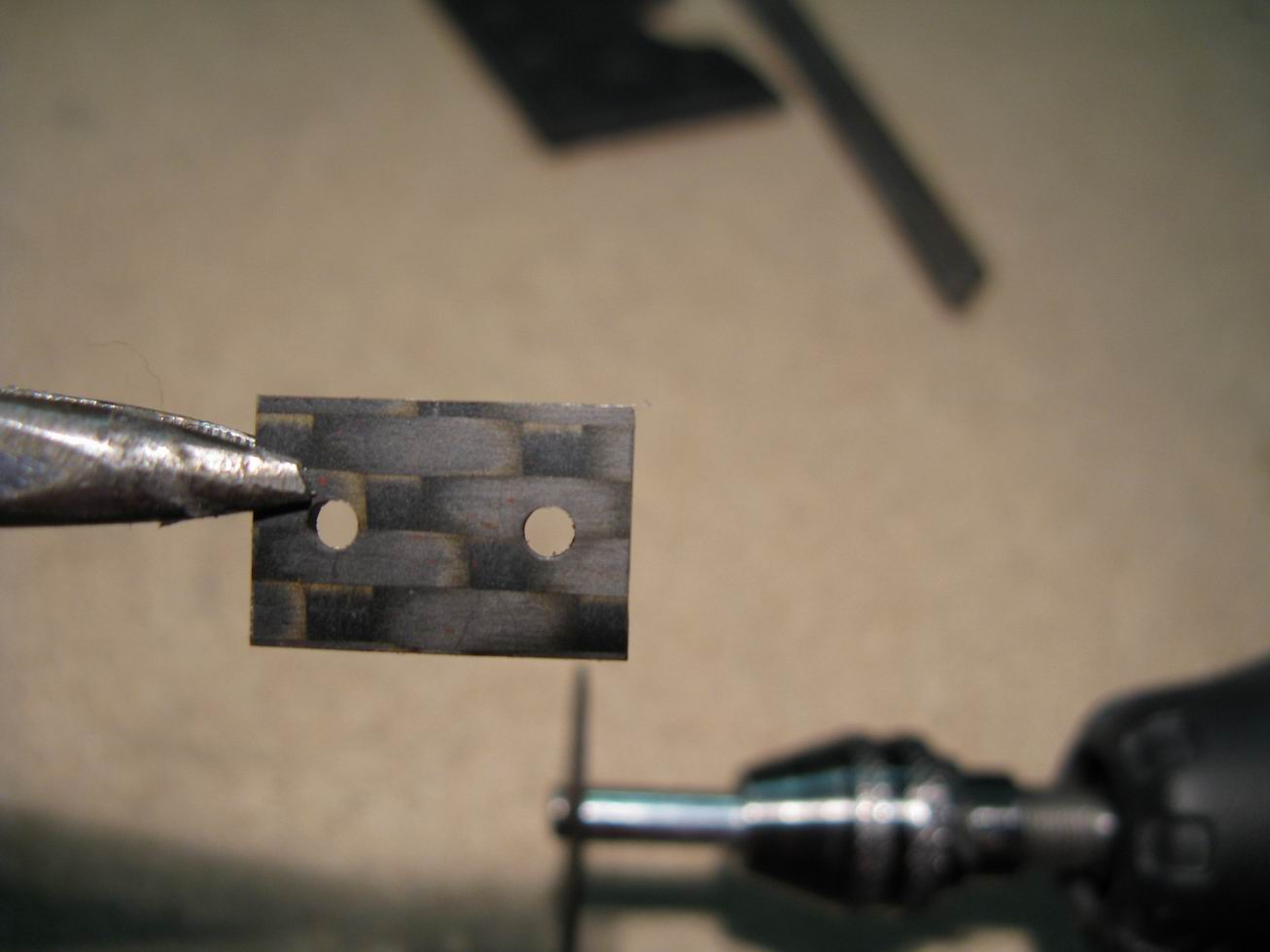

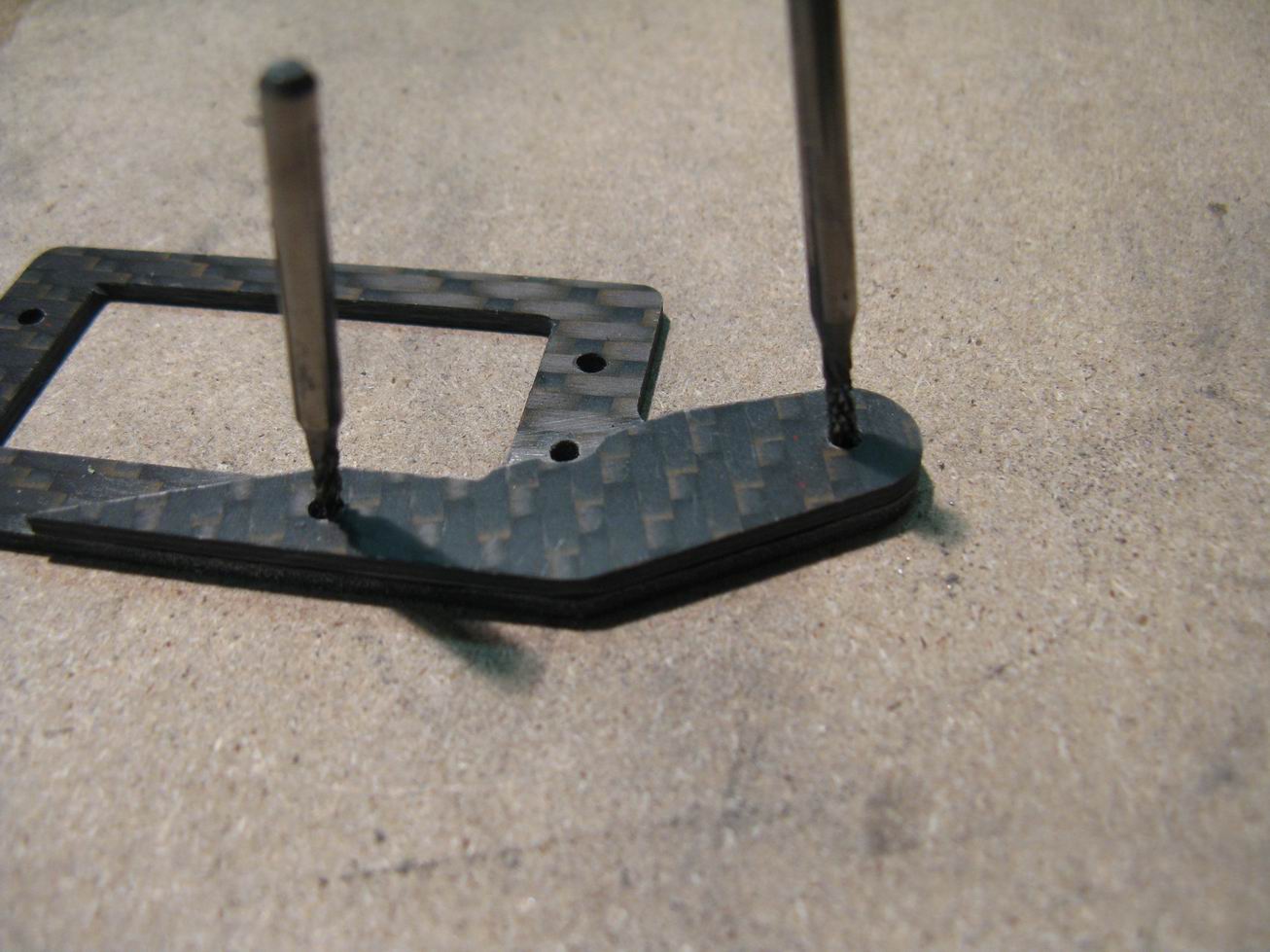

 Bohren



Gewinde schneiden

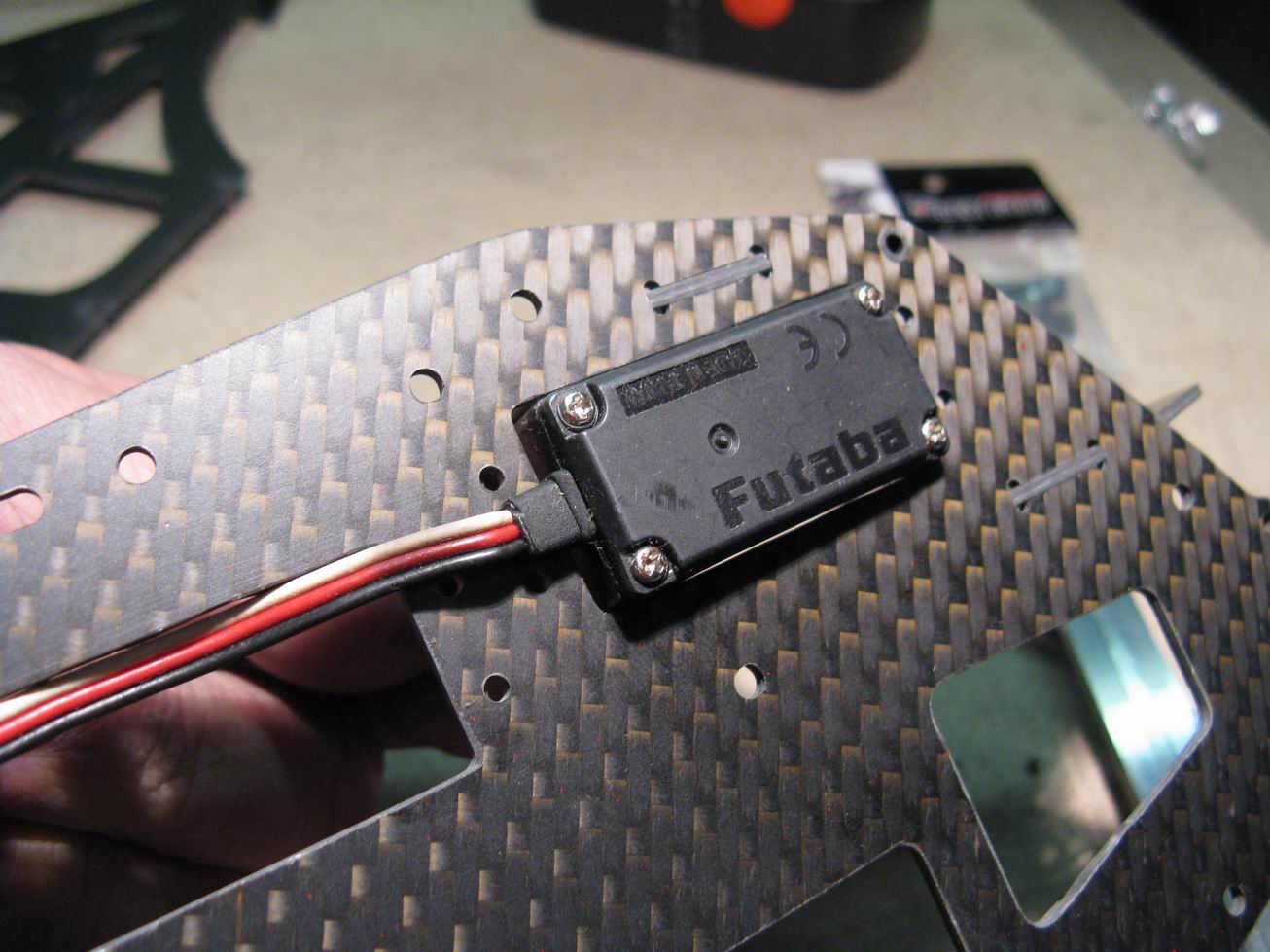

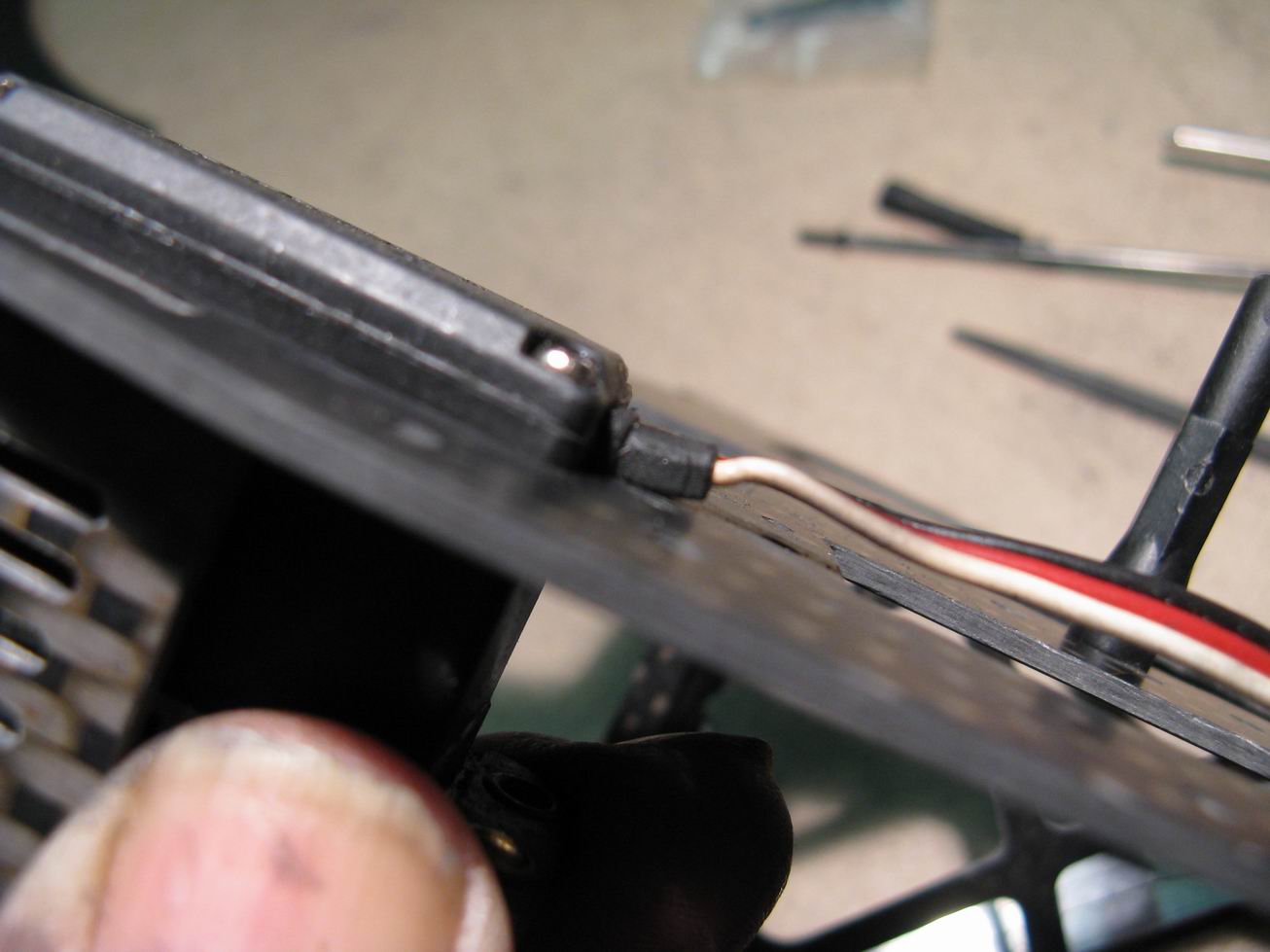

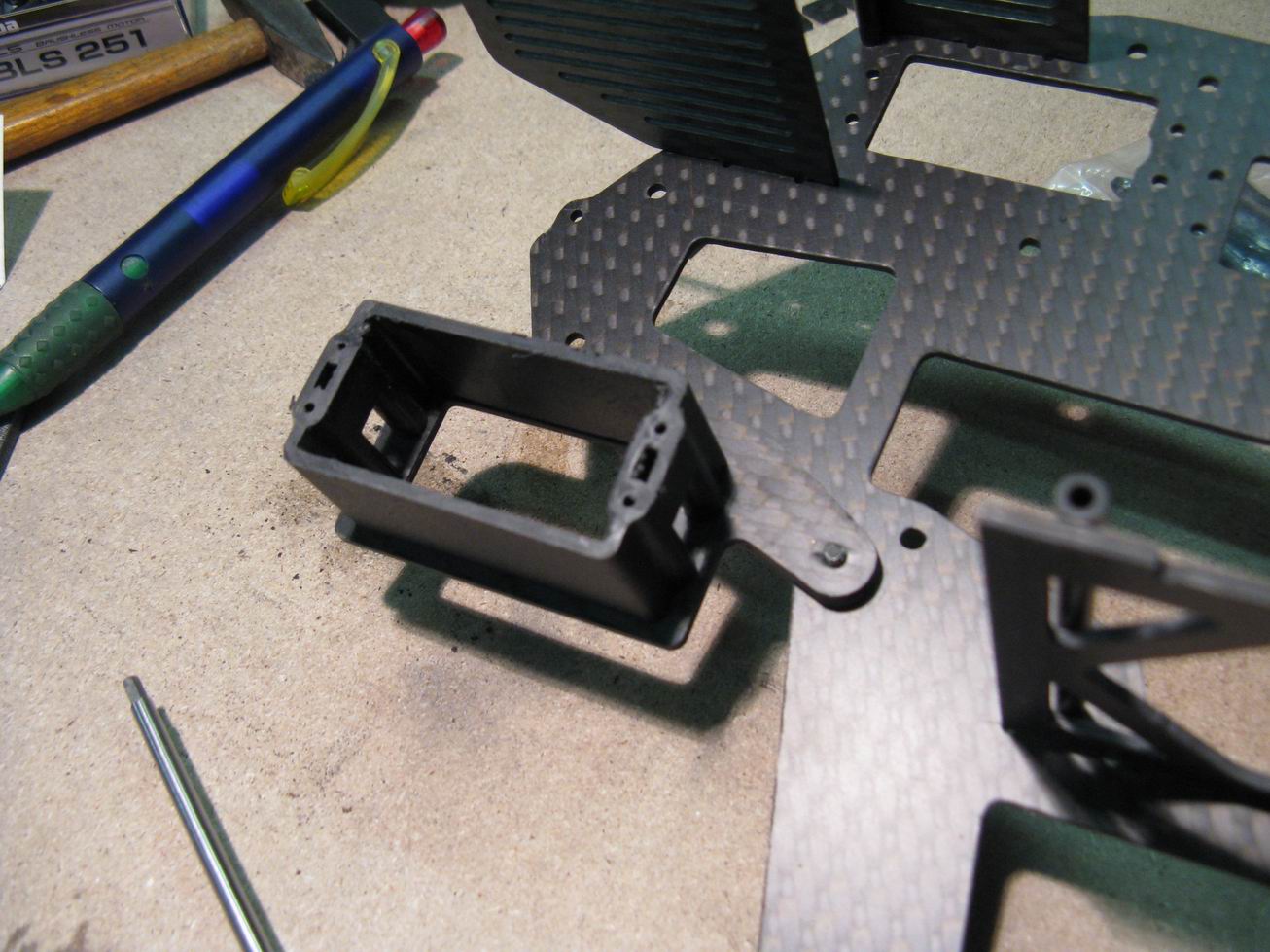

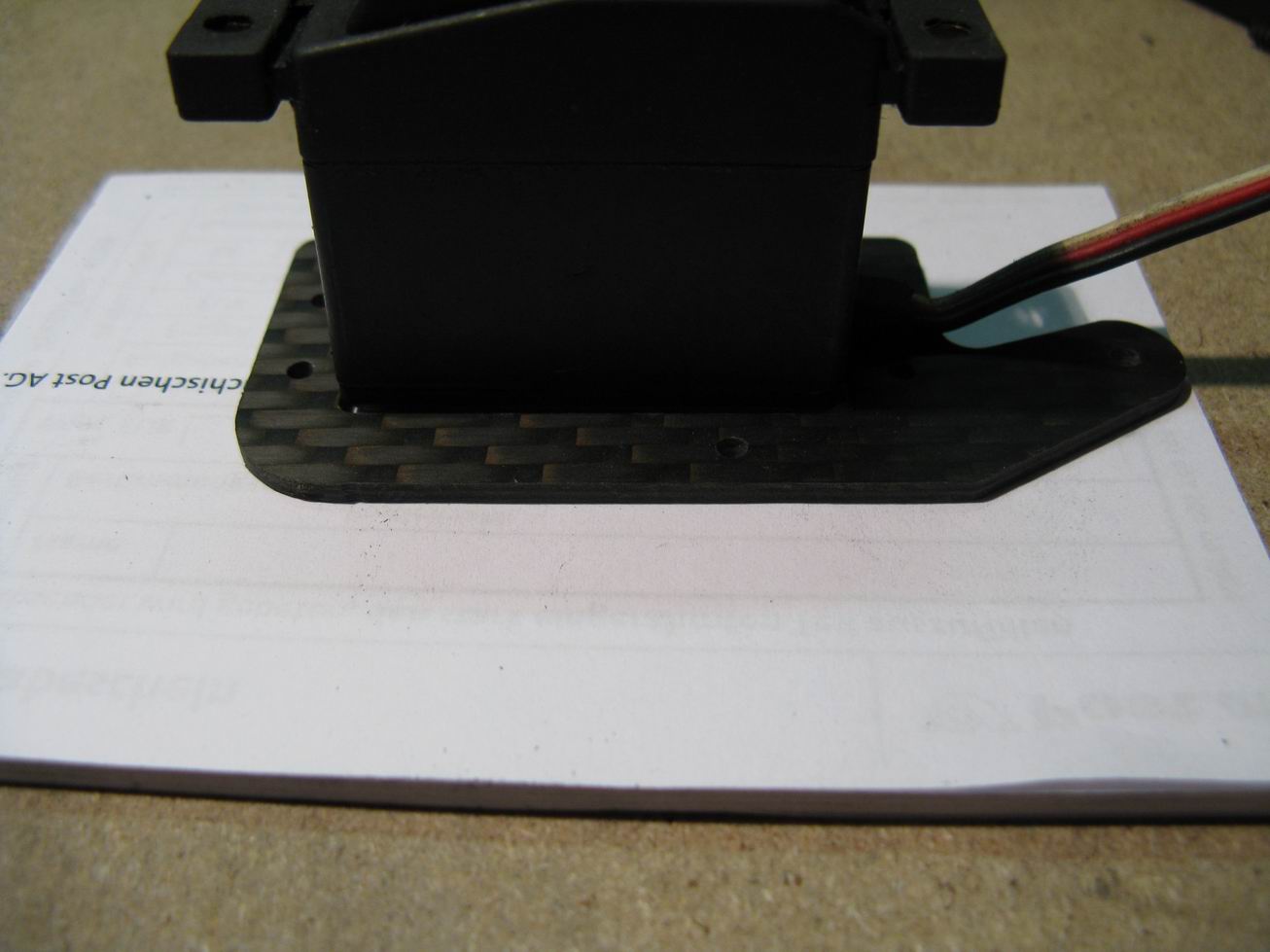

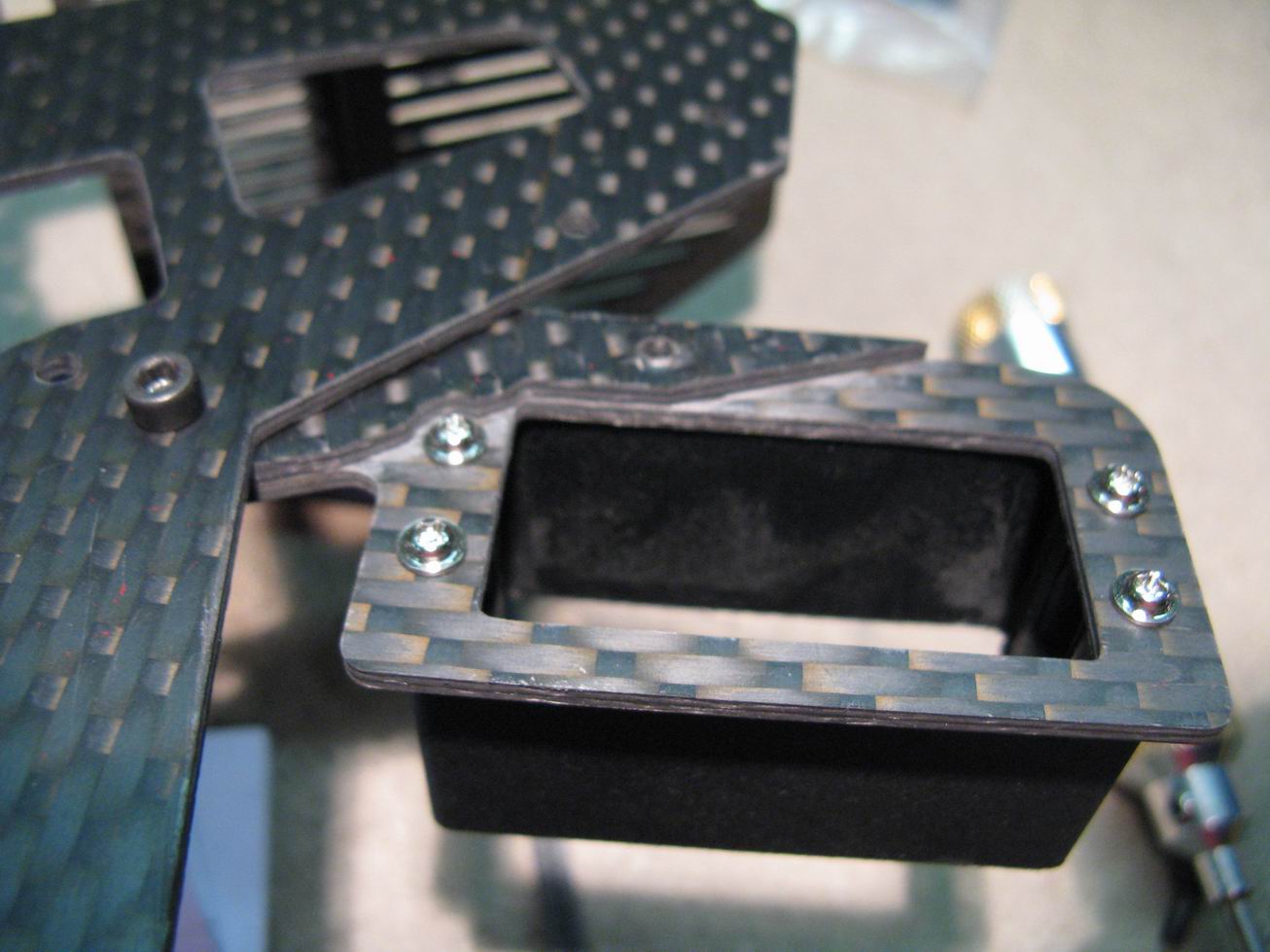

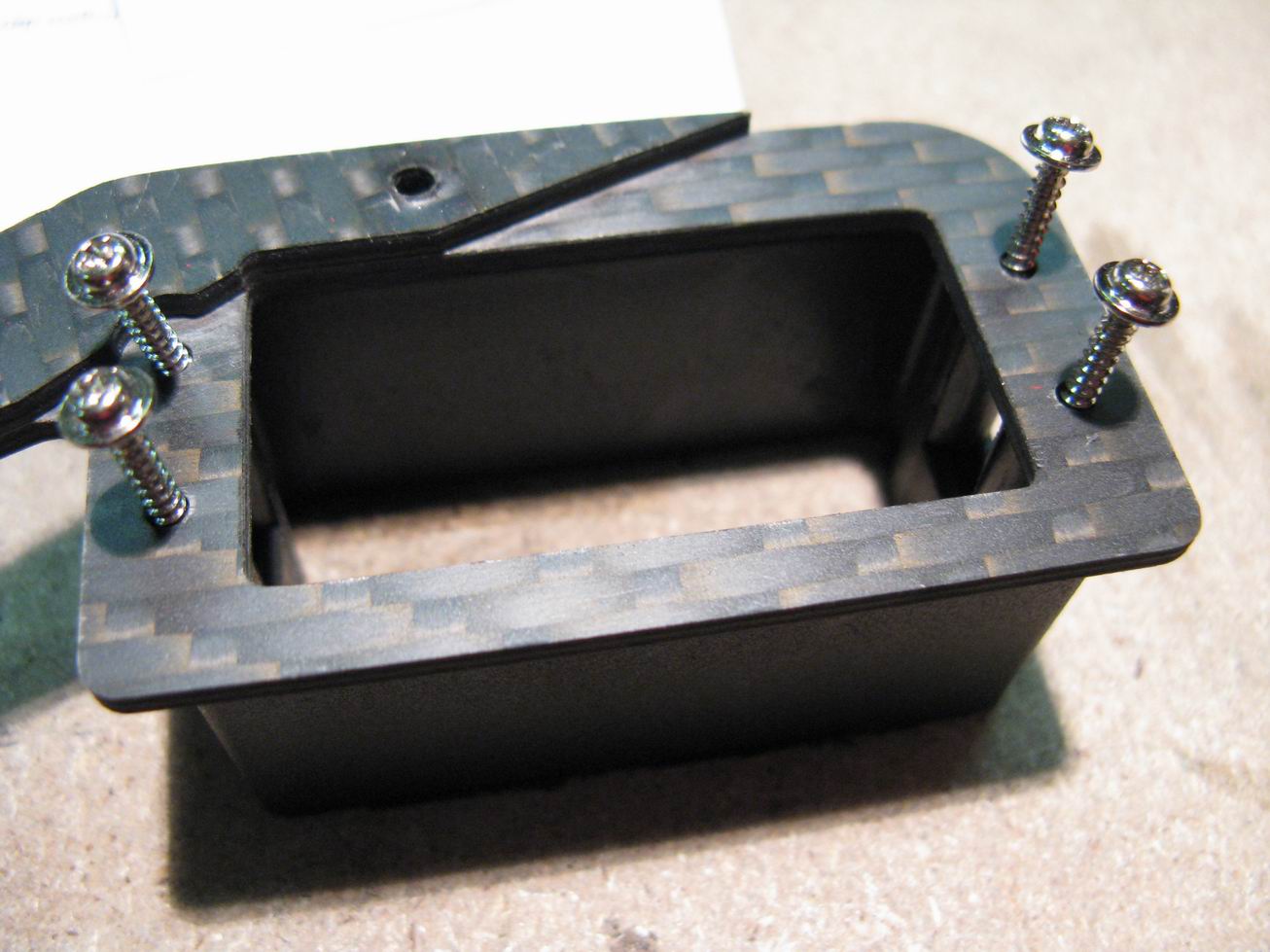

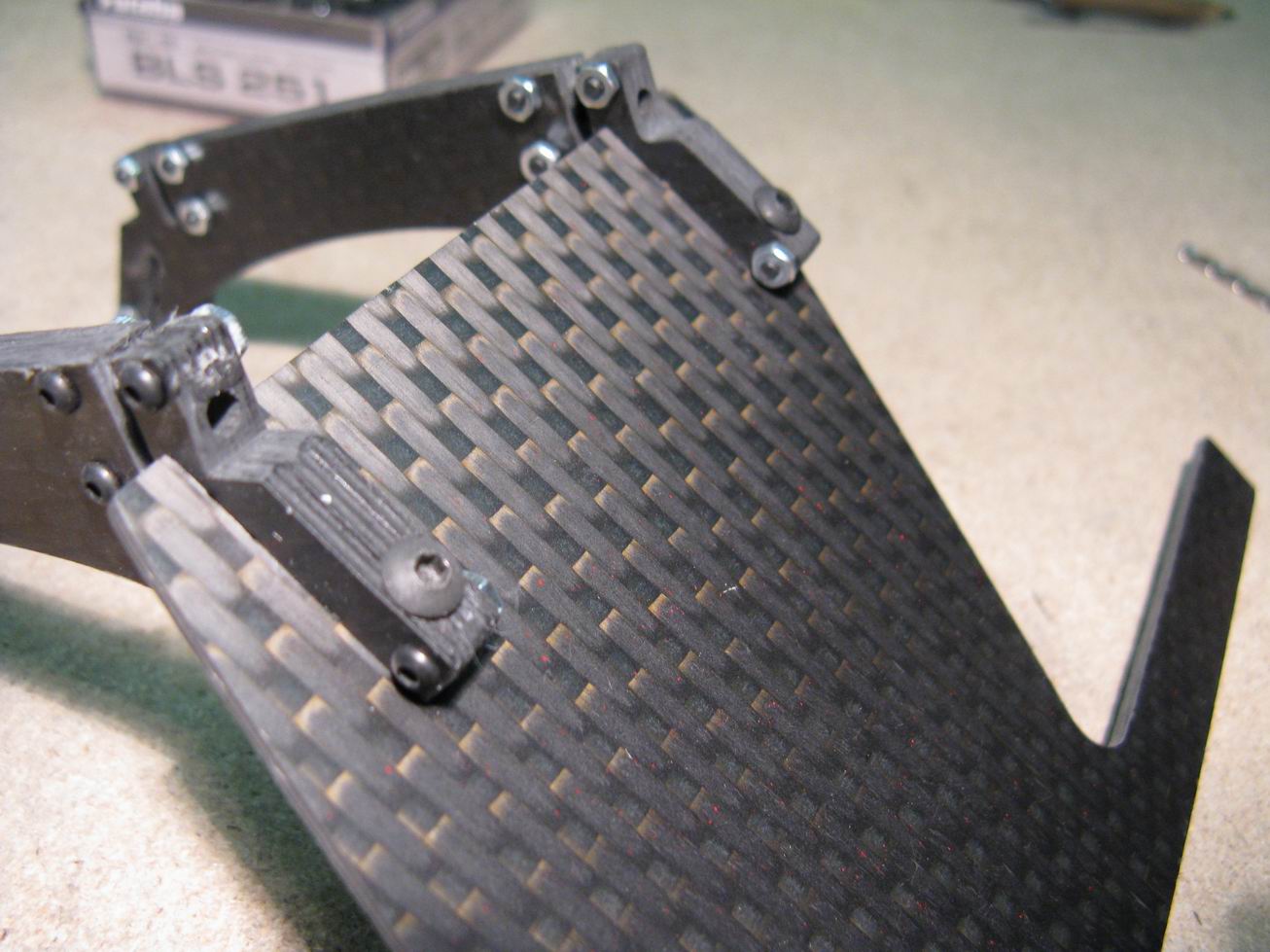

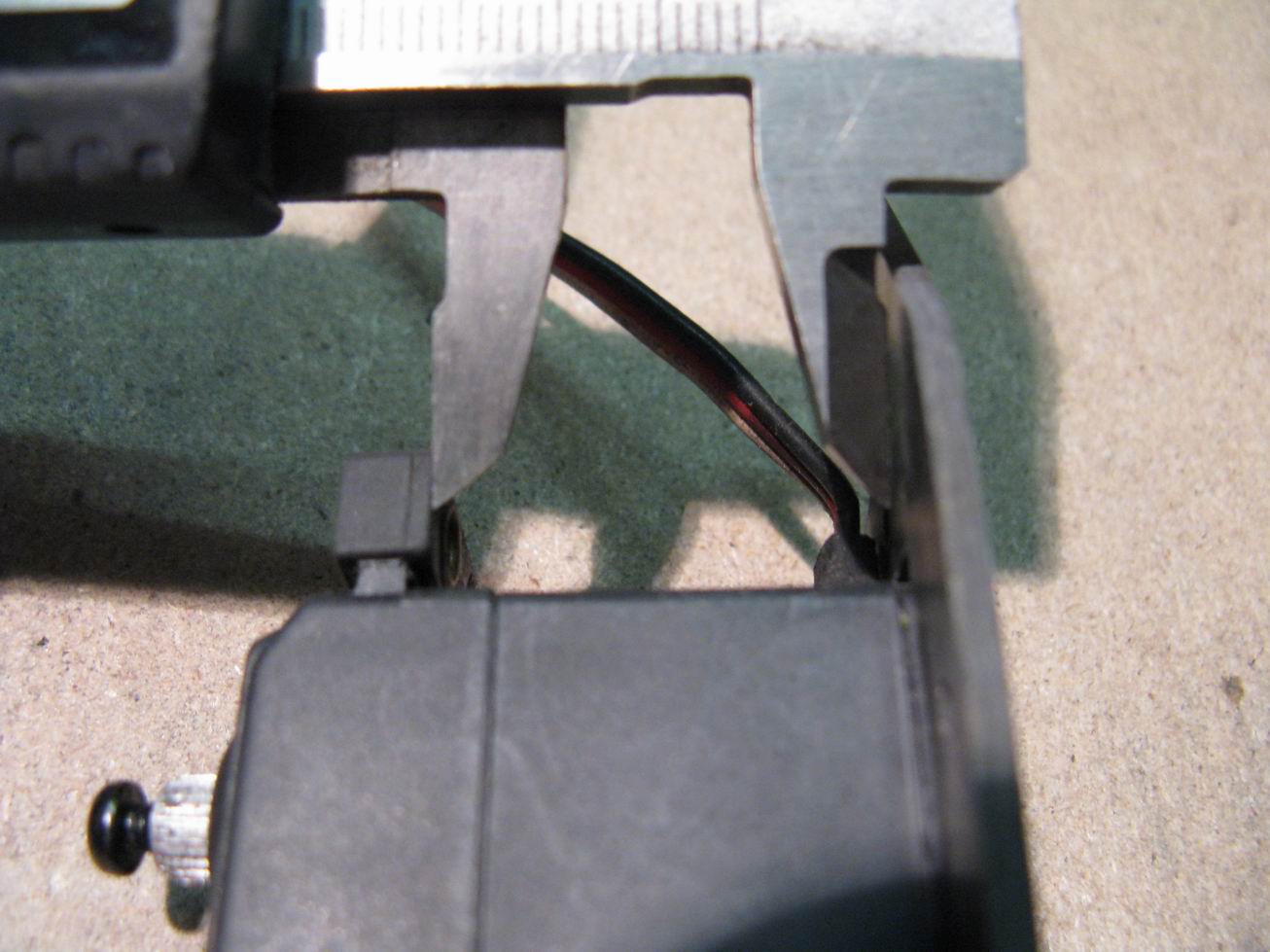

Heckservo Einbau

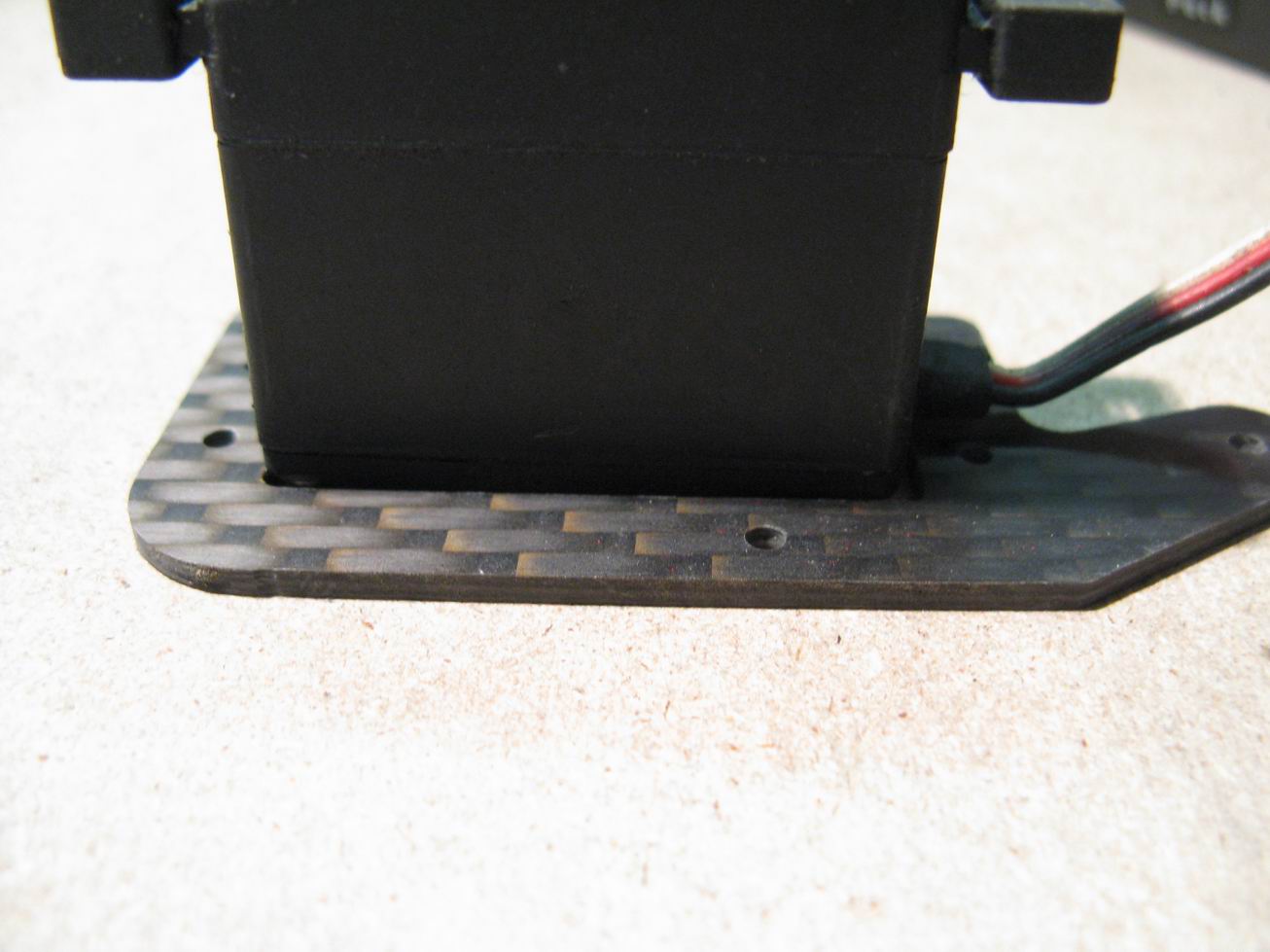

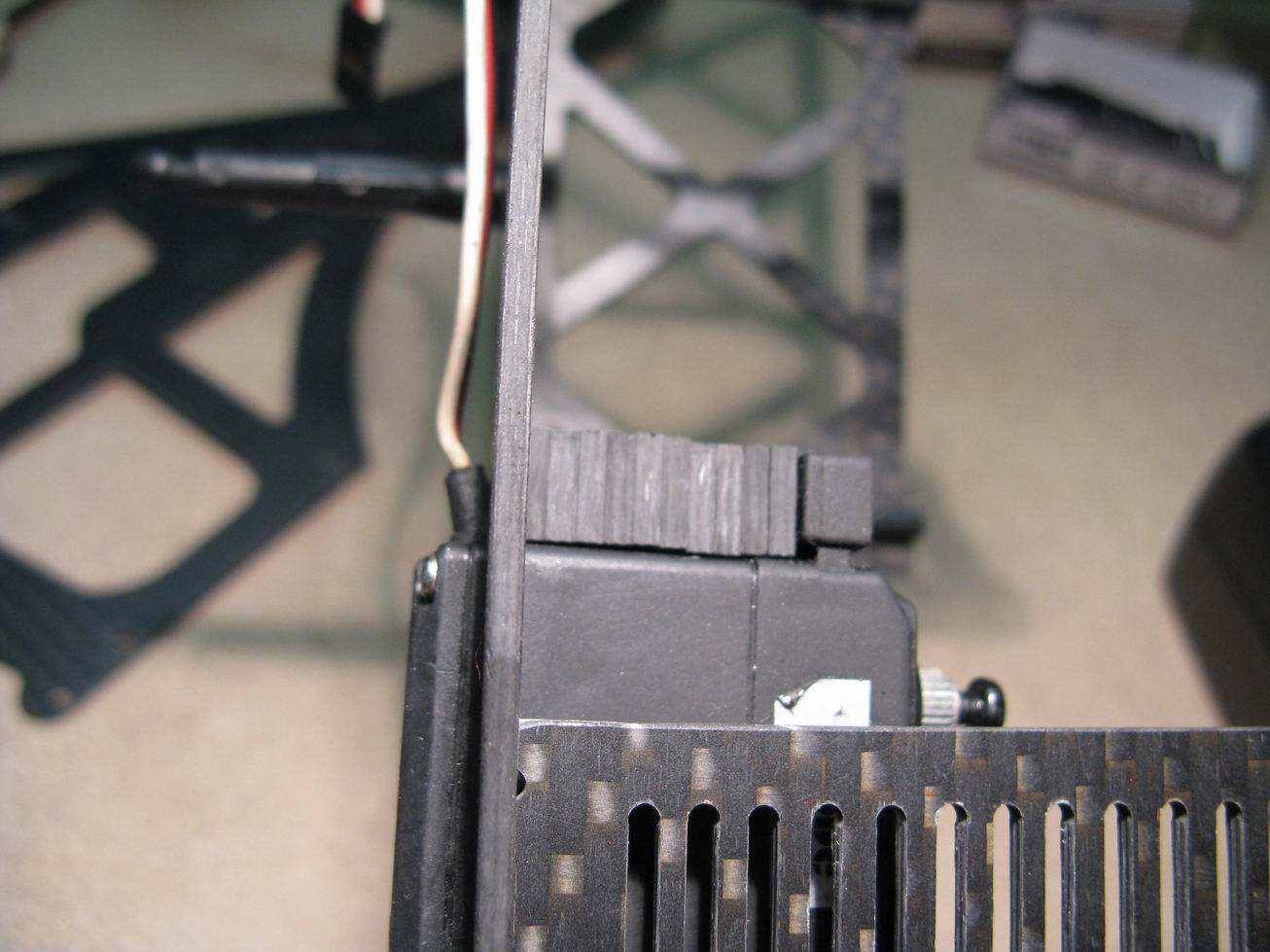

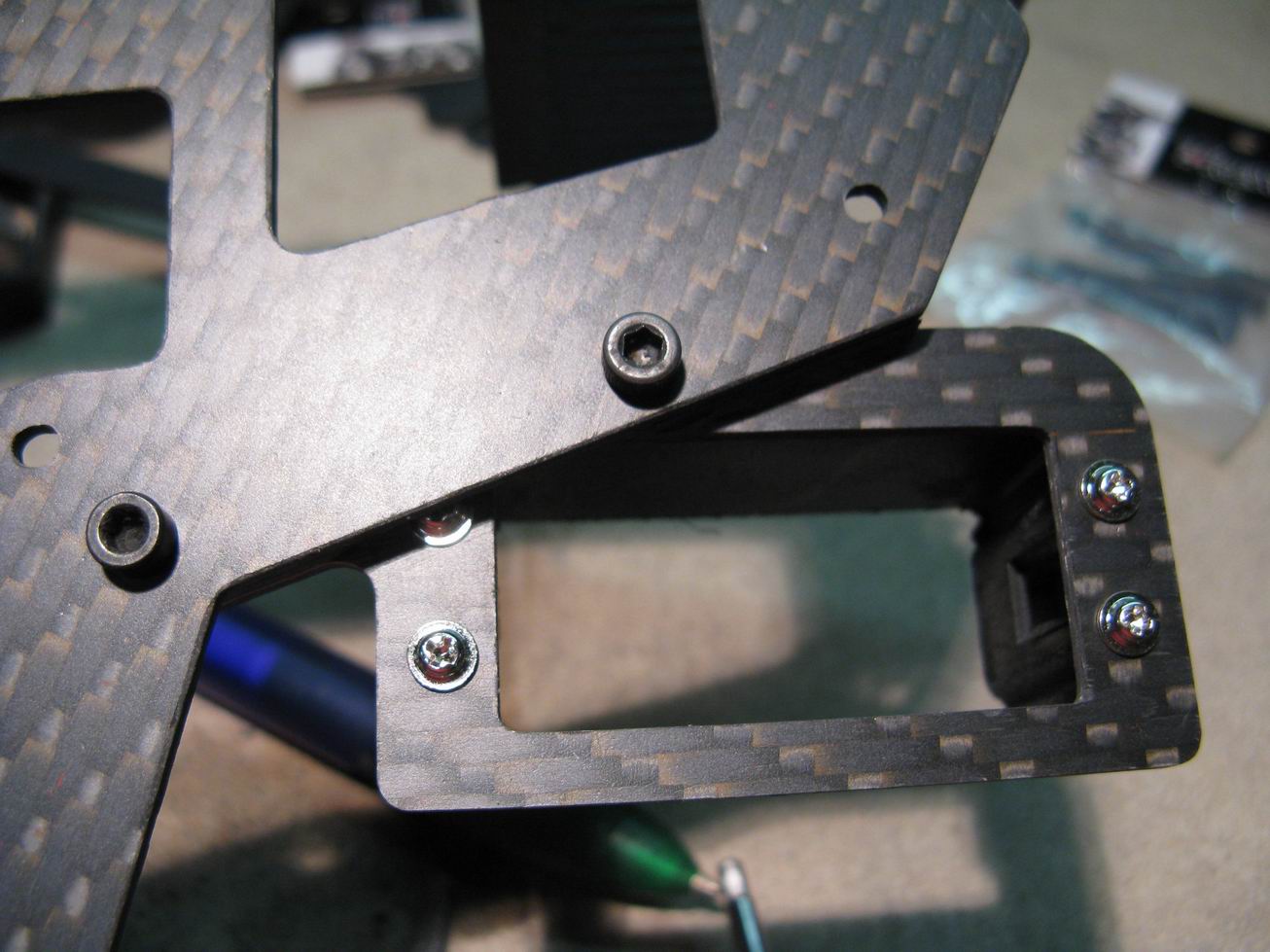

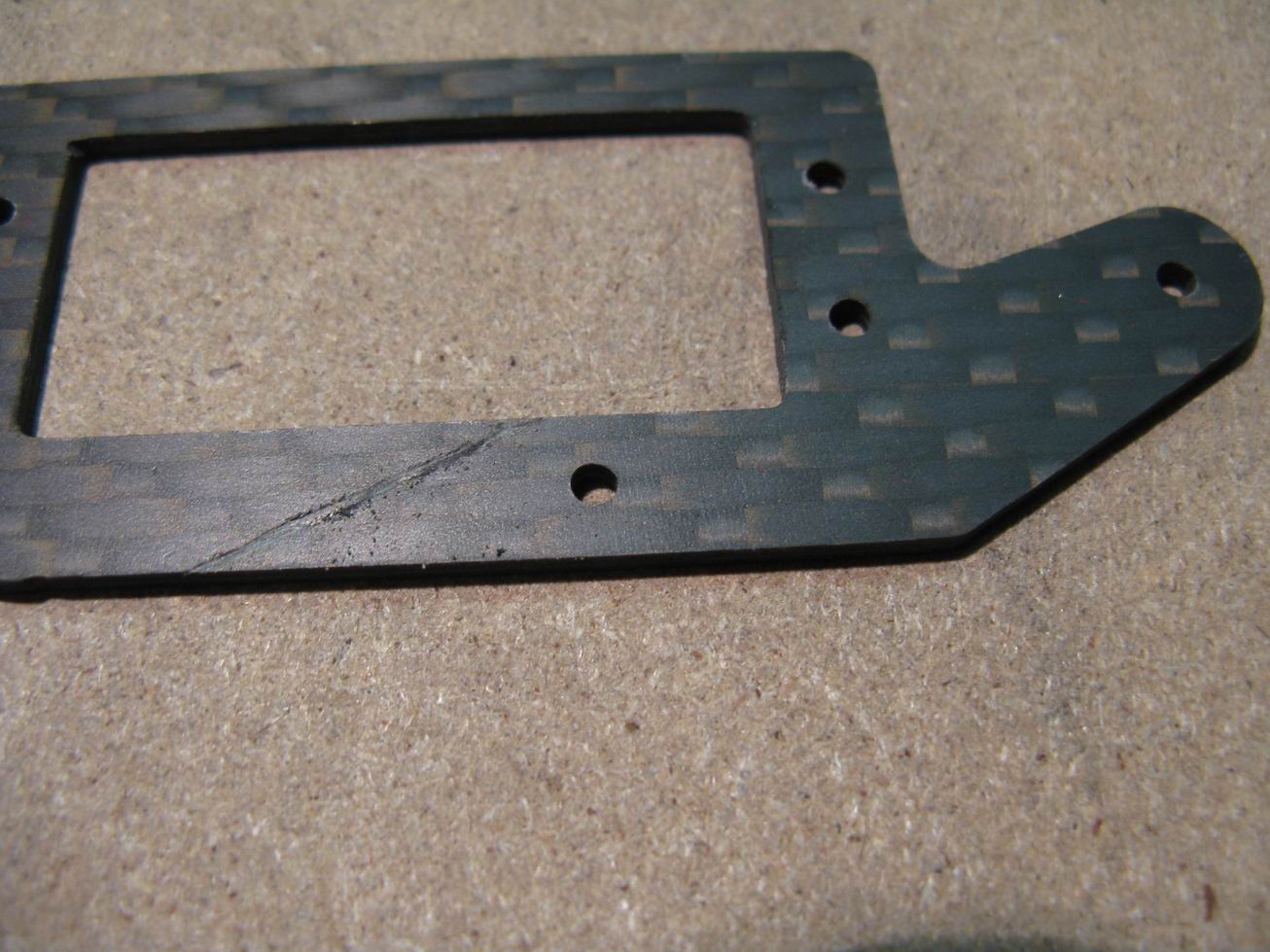

Nick Servo Einbau

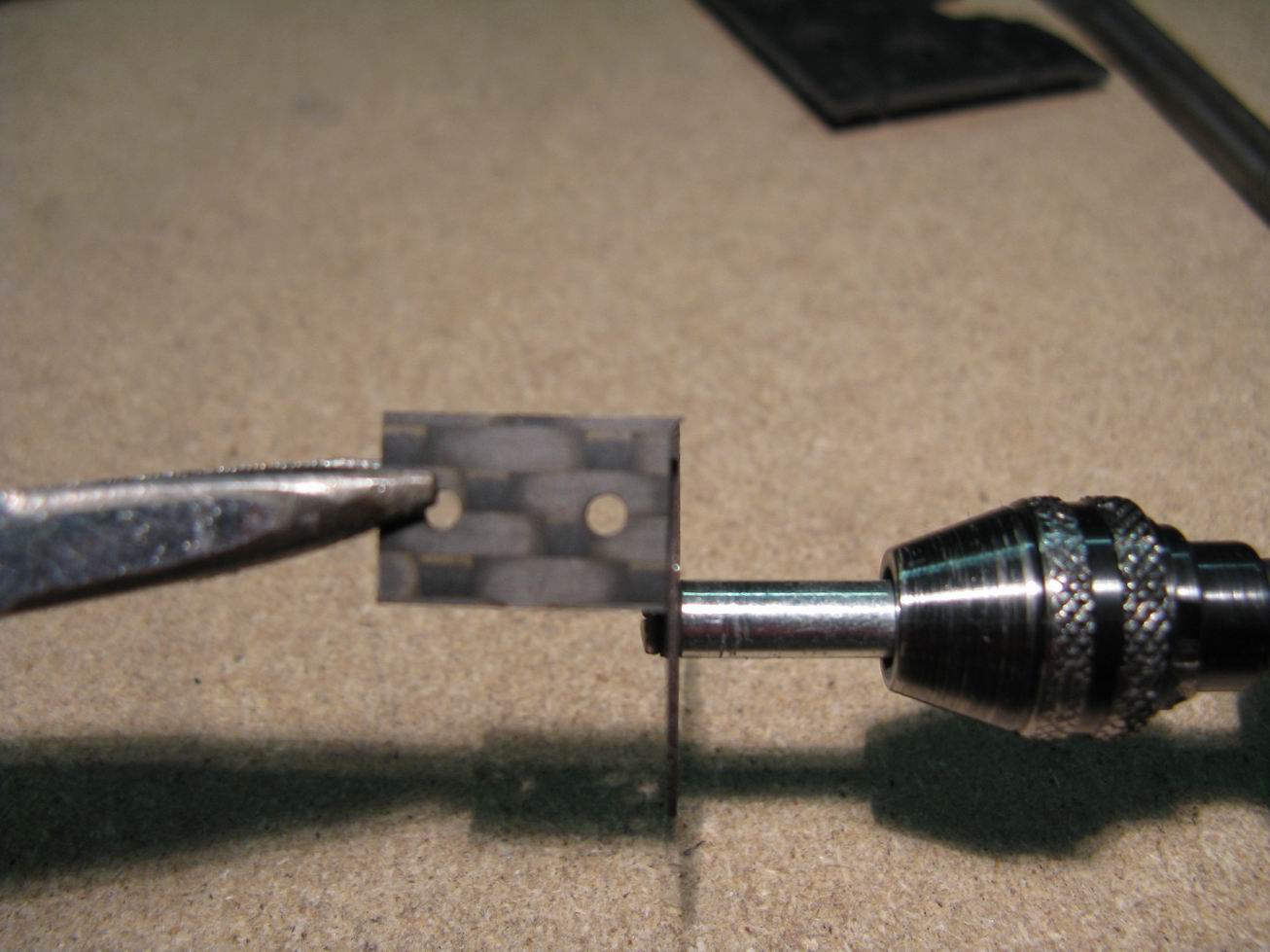

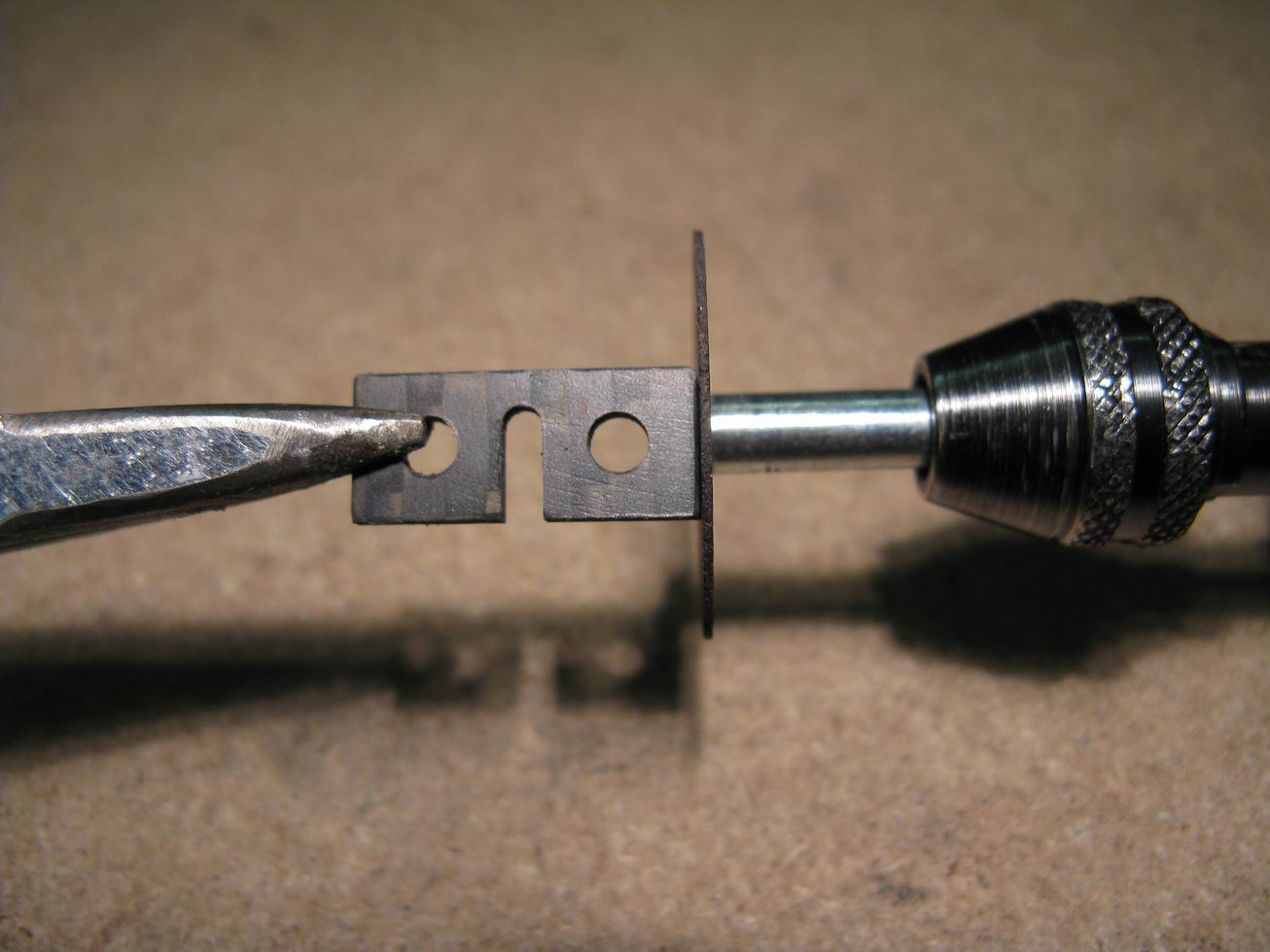

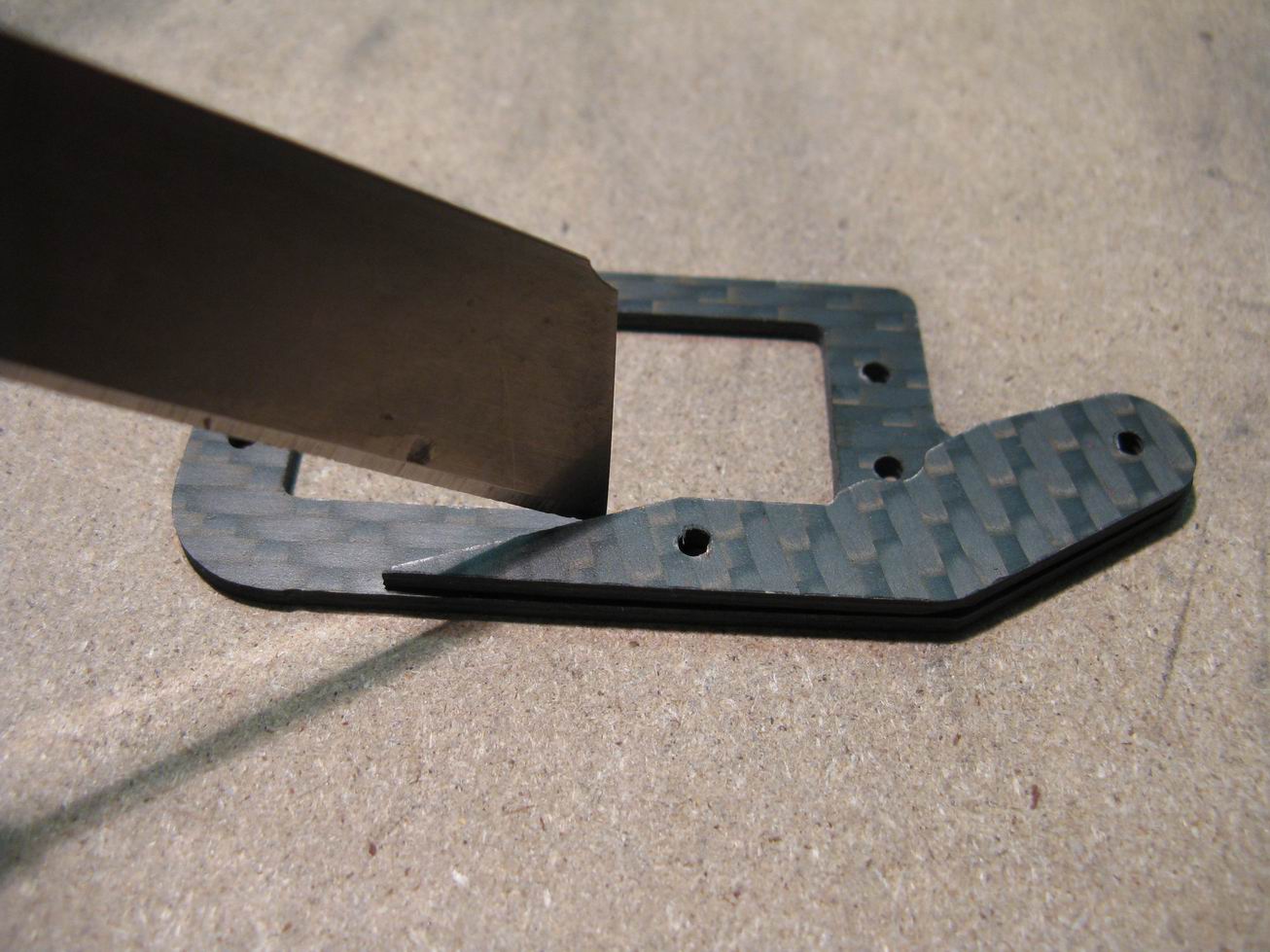

oder wieder mit der braven Proxon zuschneiden, ein Goldstück, braucht man andauernd



Bei Verwendung des Nickservorahmen muss an der  Seite der Taummelscheiben Verdrehsicherung, welche sich über dem Nickservorahmen befindet gekürzt werden.

Sechskantmutter wagrecht stellen und plan mit dieser abfeilen.







Man kann es auch mit anderen Sachen distanzieren, jedoch bietet der Rahmen mehr Steifigkeit und es wird der Ein- und Ausbau wesentlich erleichtert wenn man die obere RC Ebene auch einbaut.

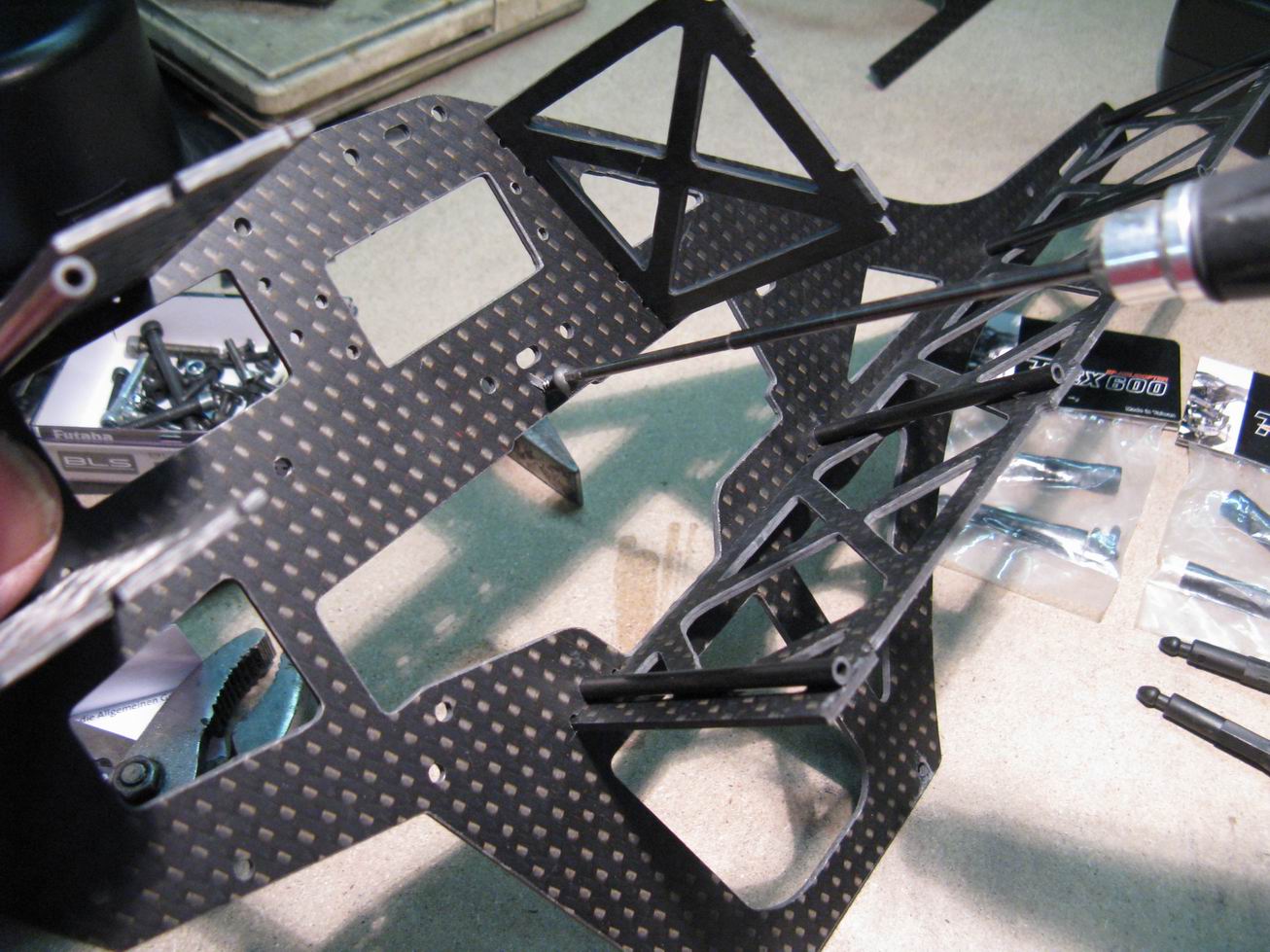

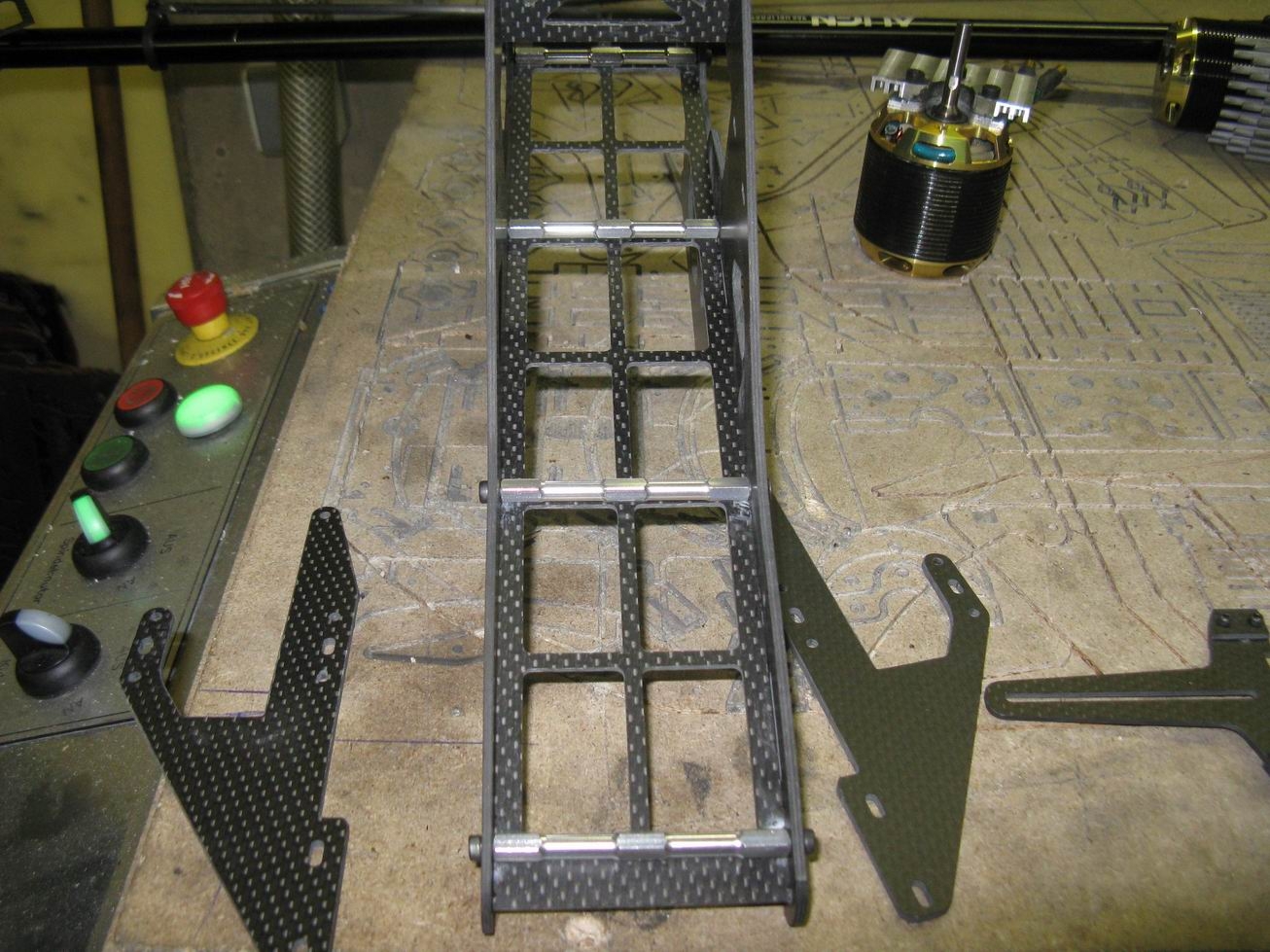

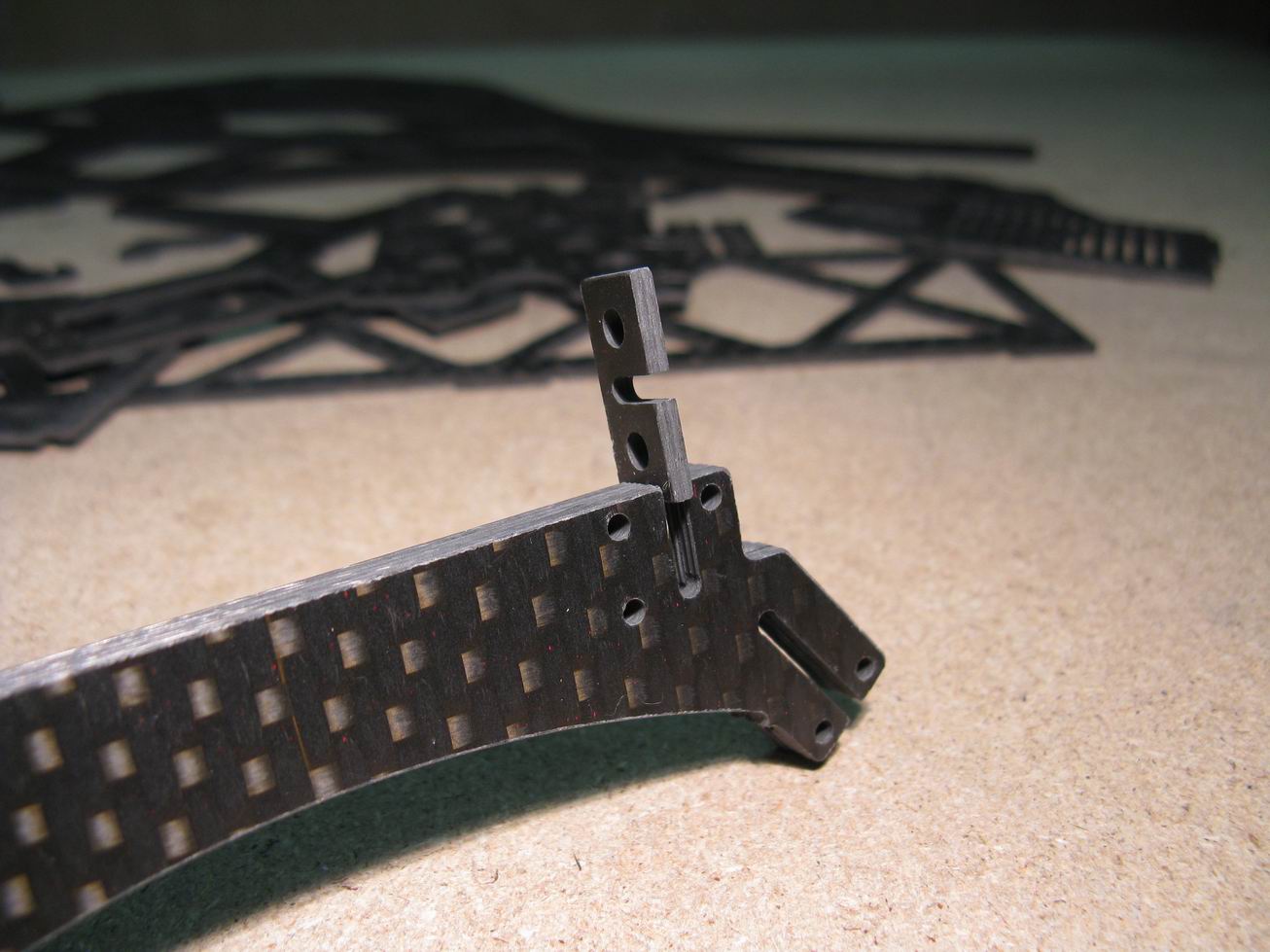

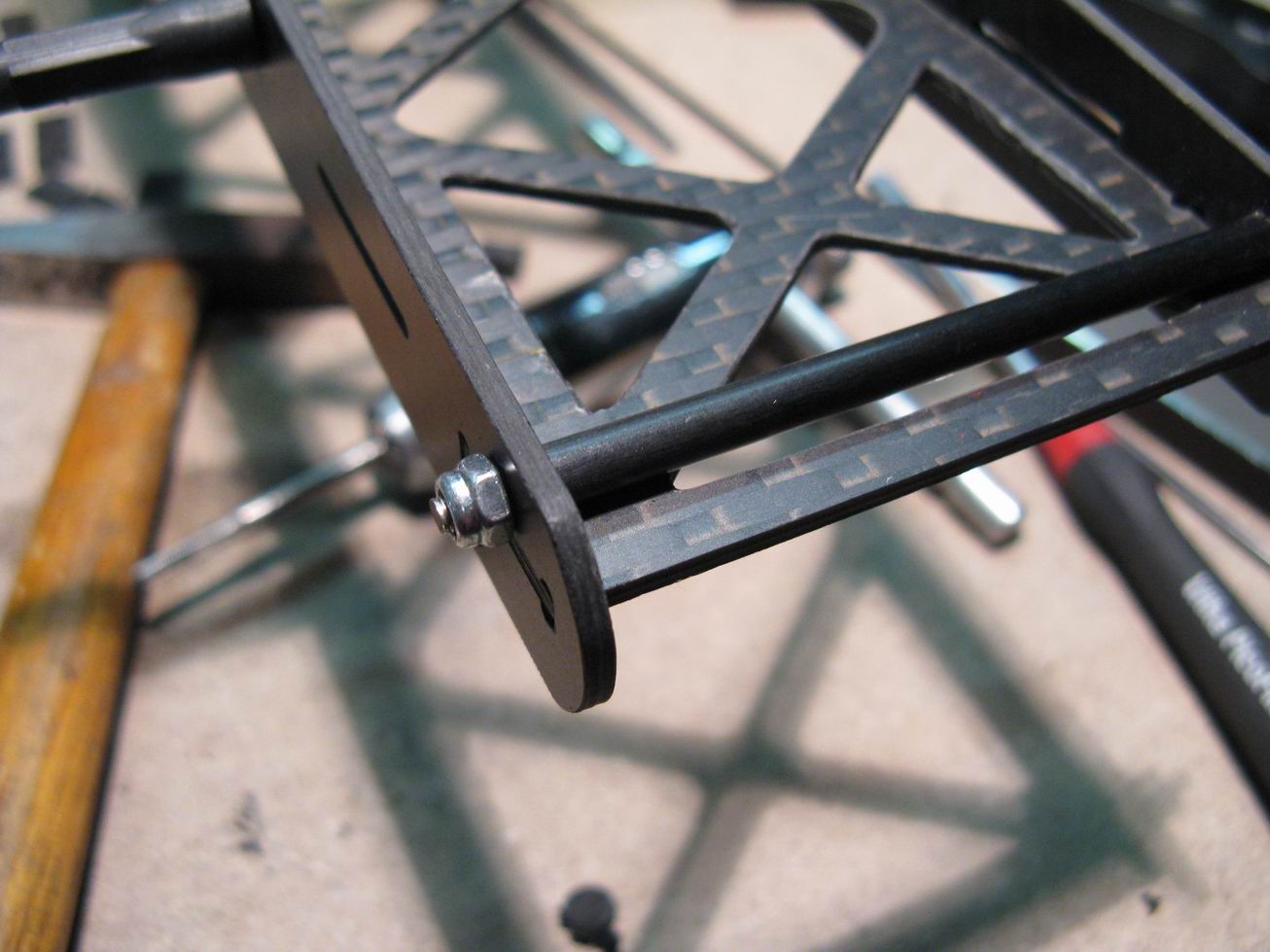

CHASSI-Zusammenbau

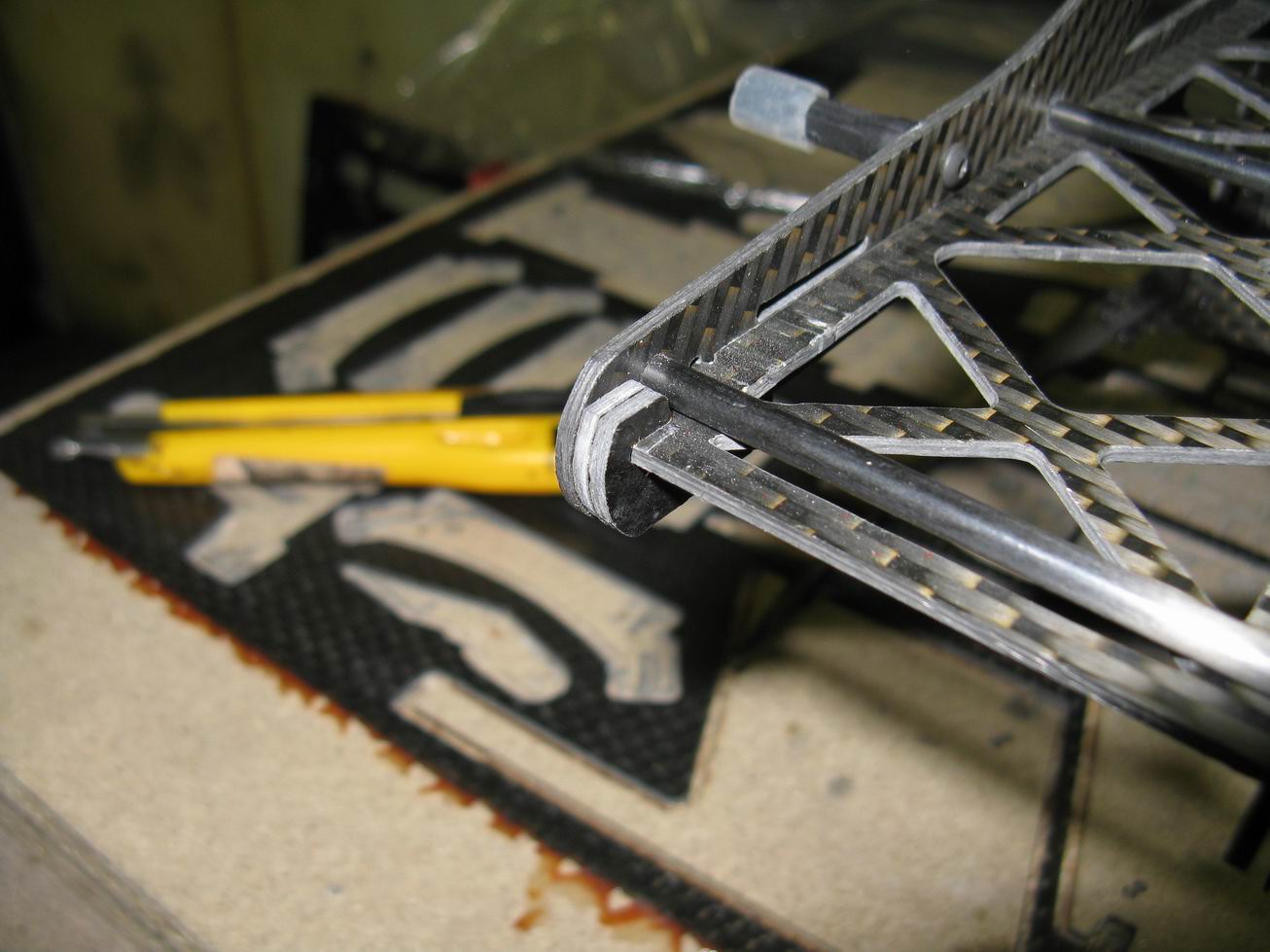

NEU,  wir verzichten auf die CFK Rohrverbindungen  und verbinden das Chassi mit den 6kant Aling chassiverbindern



 Haubendistanzstück



Haubenverschraubung

Gewinde bohren

eine helle Schraube einsetzen, weil Schwarze sieht man nicht so gut beim Haube aufsetzen

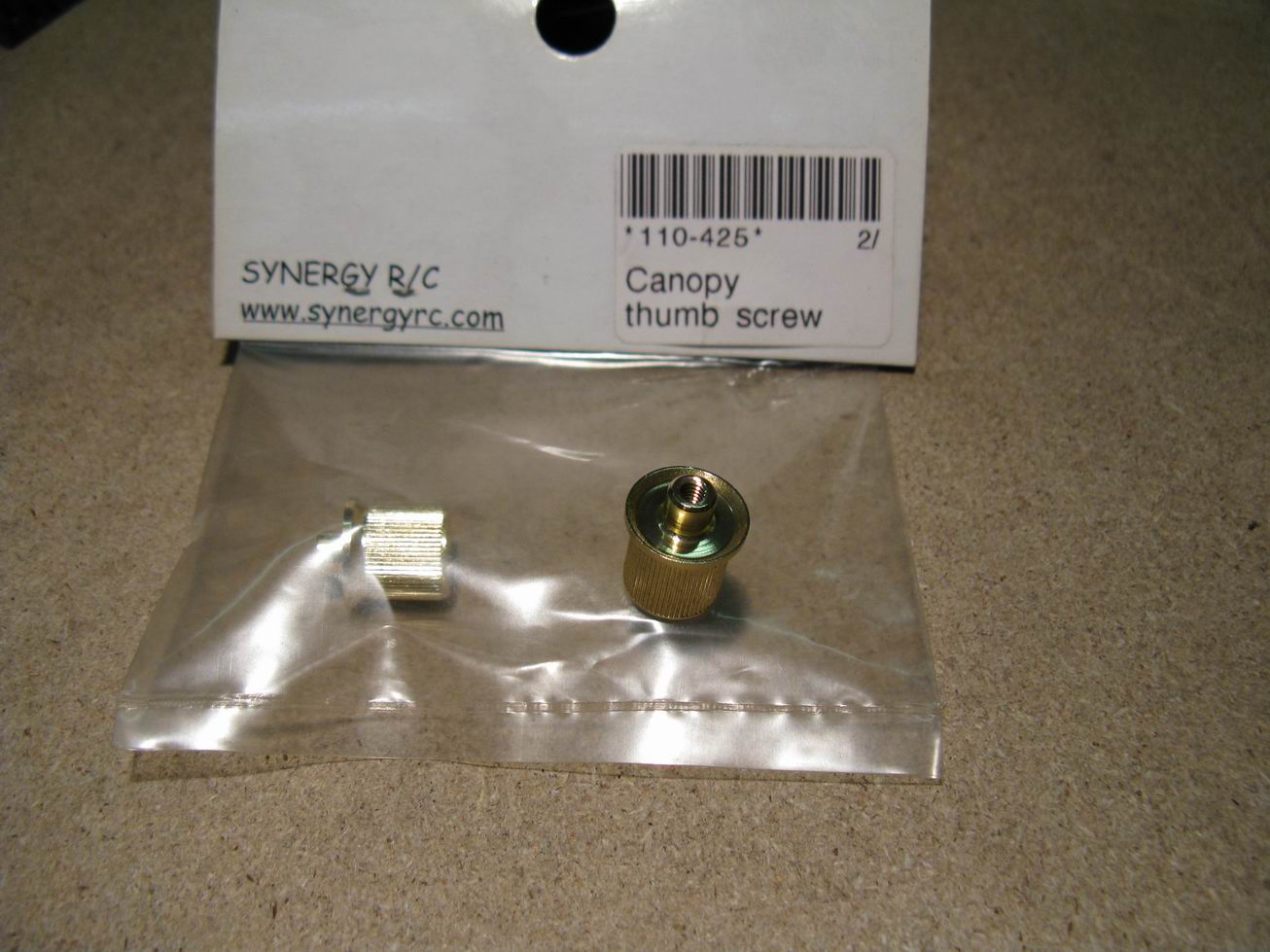

Synergy N9 Haubenschrauben eignen sich

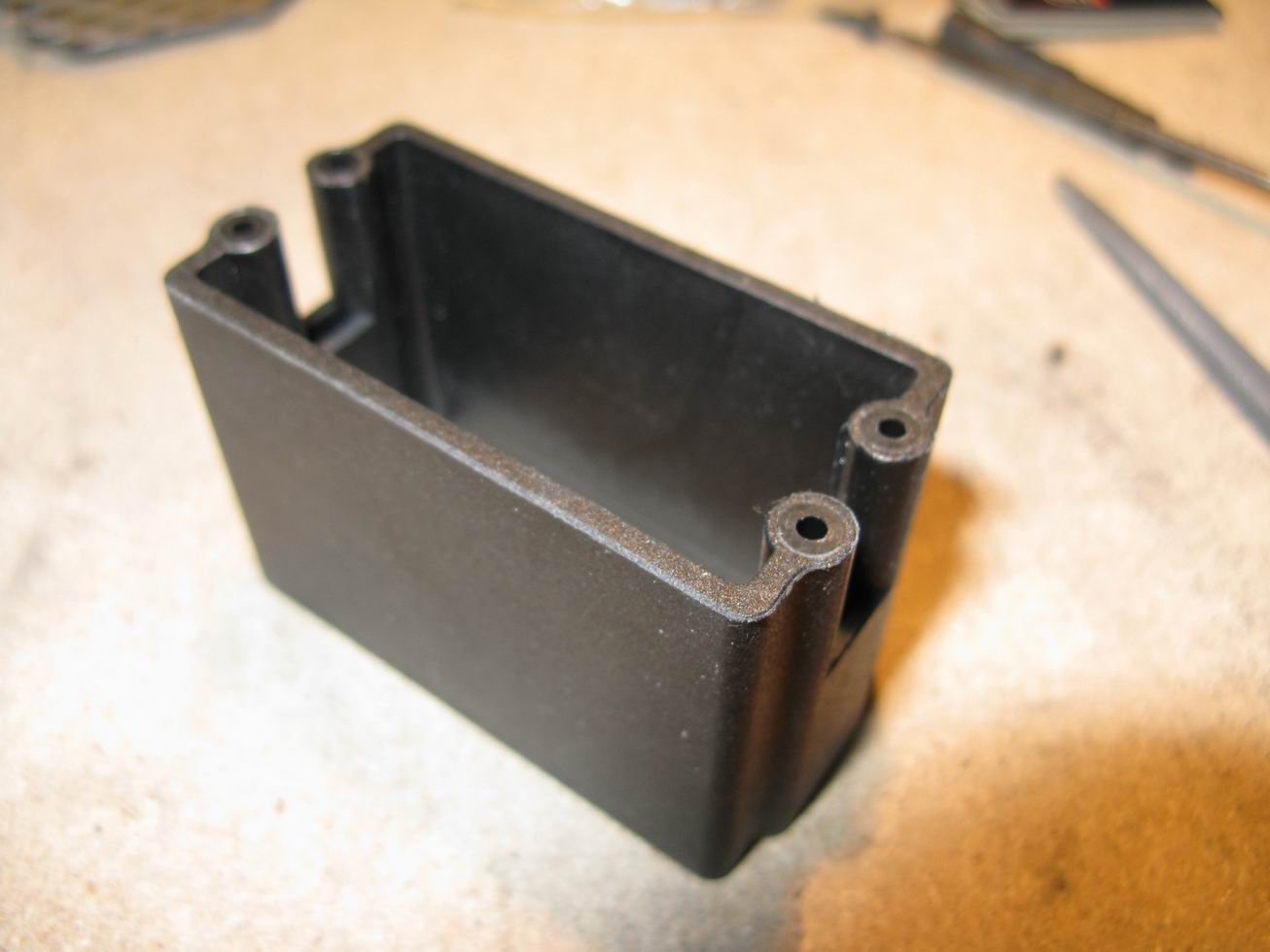

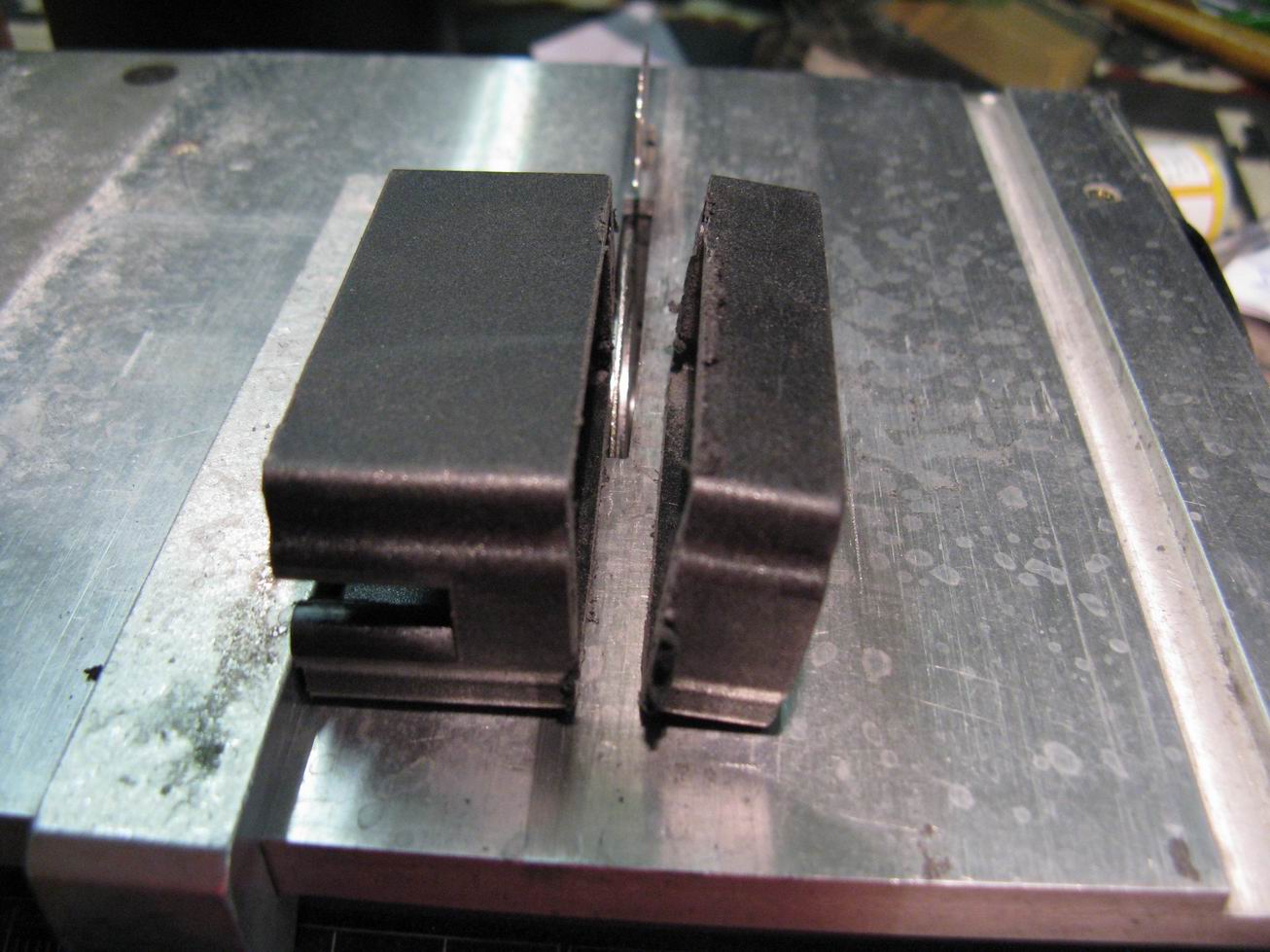

Anpassen des Heckabtrieb-Gehäuse

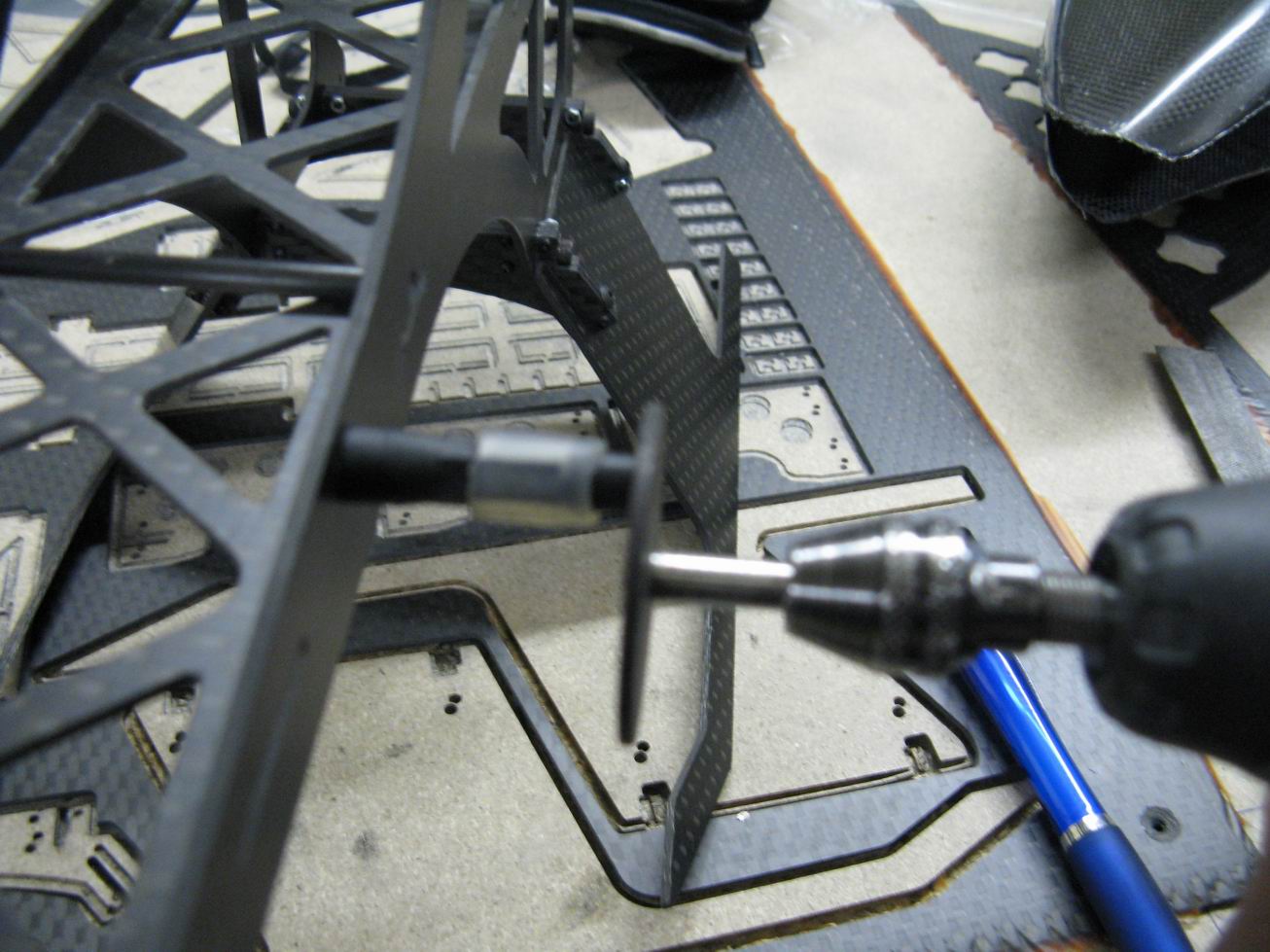

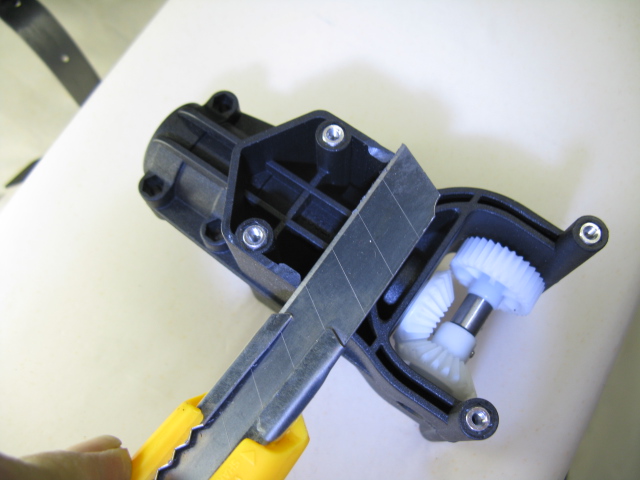

Zuerst mal die Nasen abschneiden



Höhe bestimmen und markieren

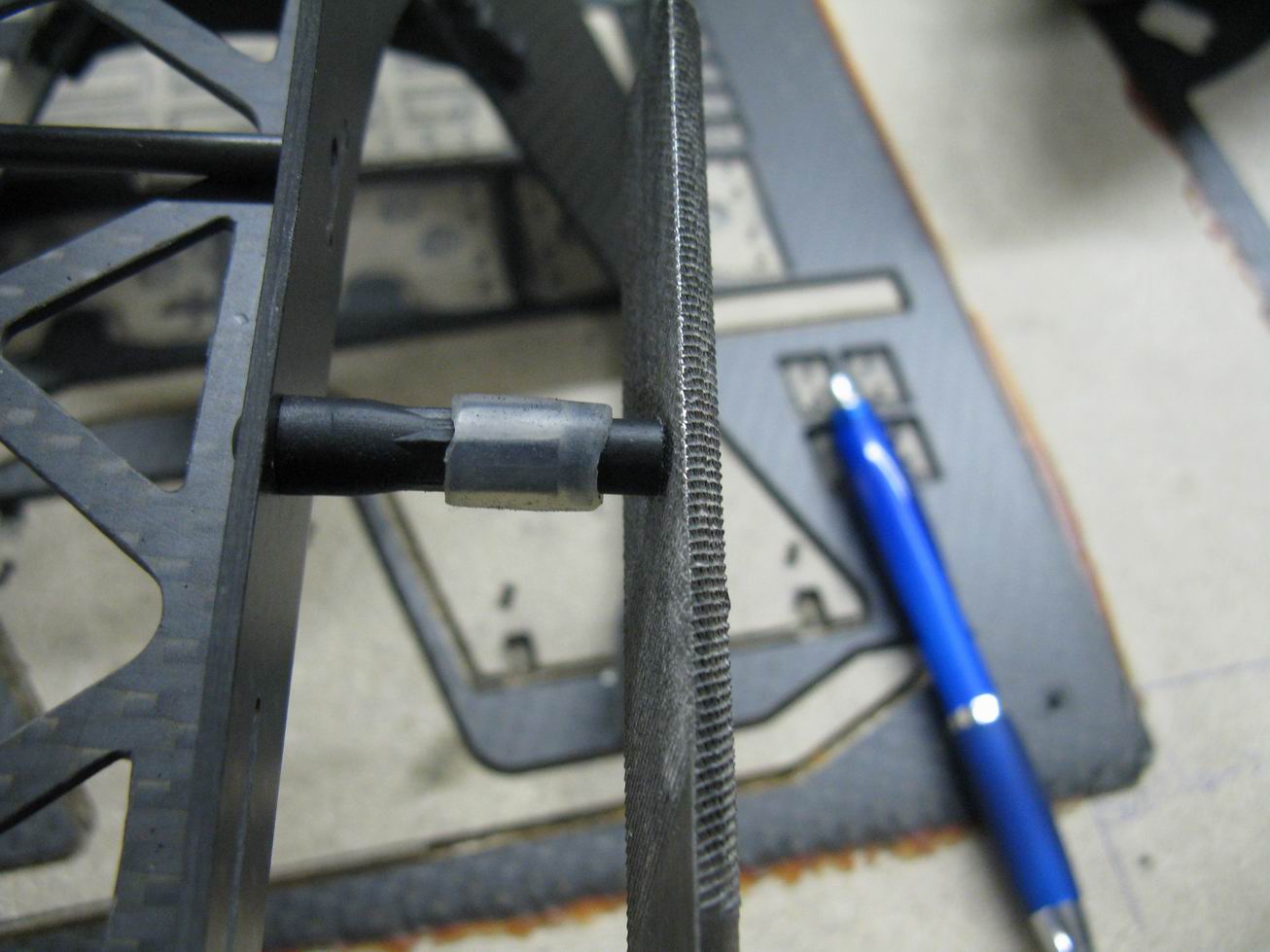

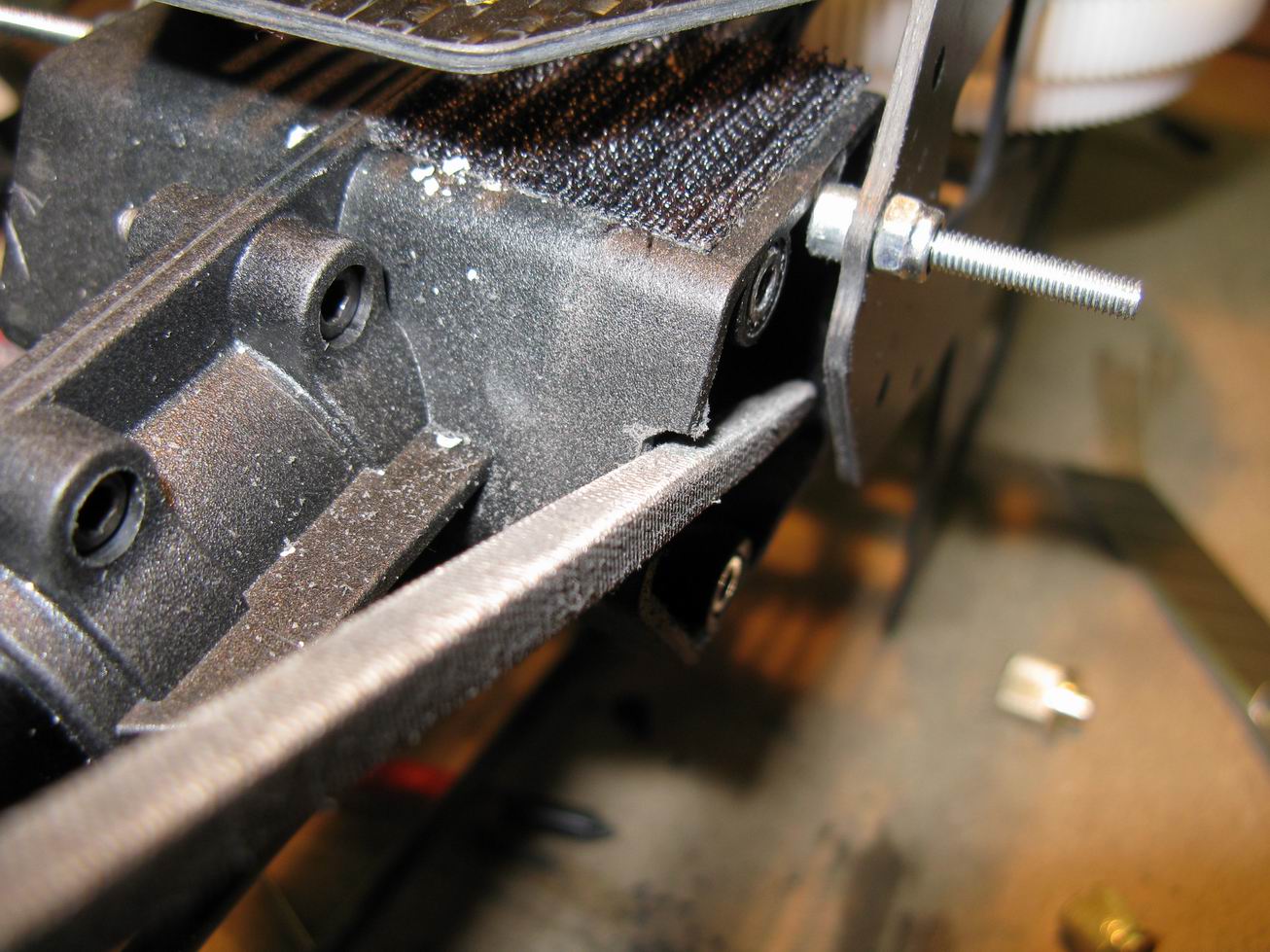

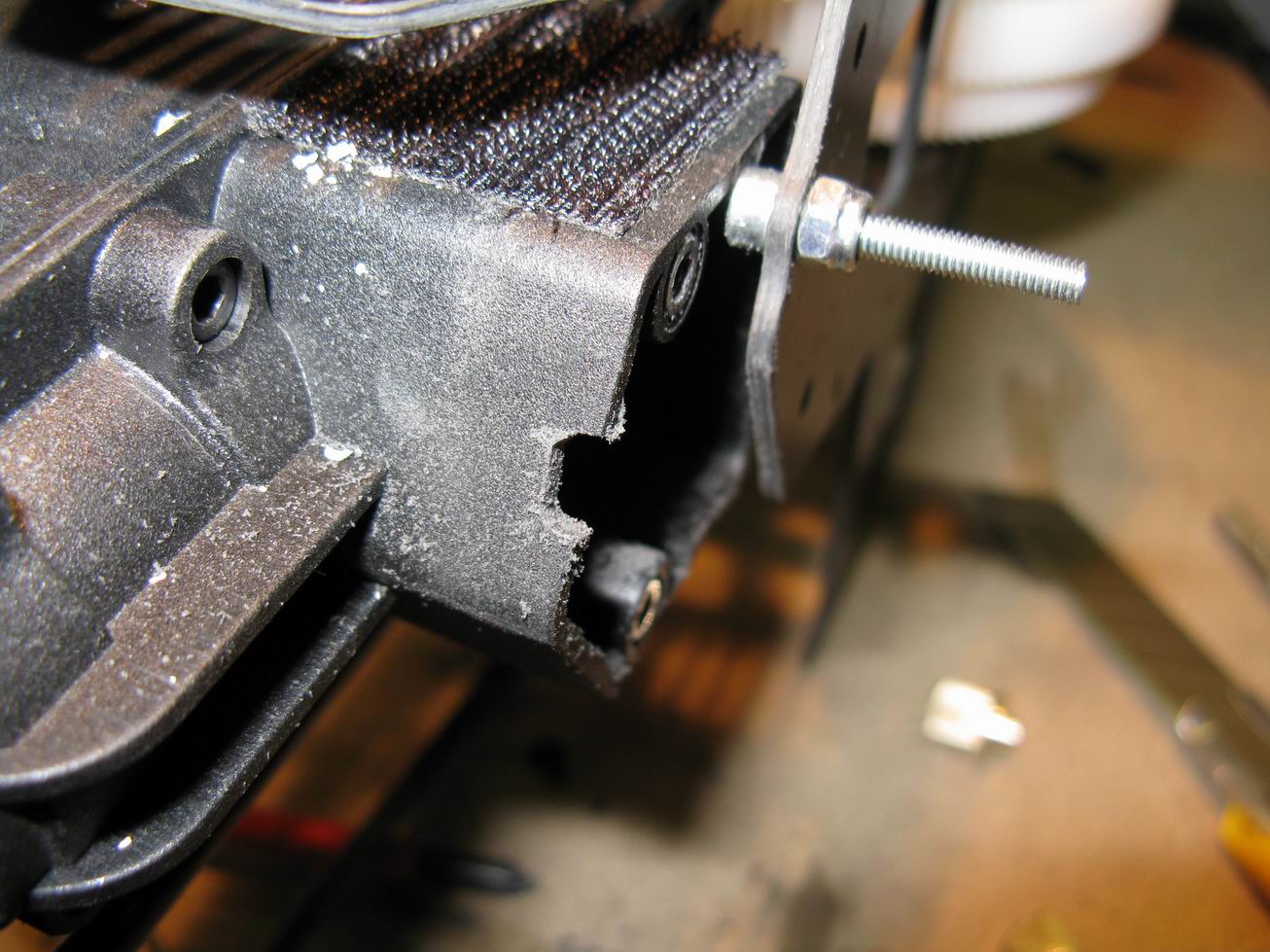

Ausfeilen

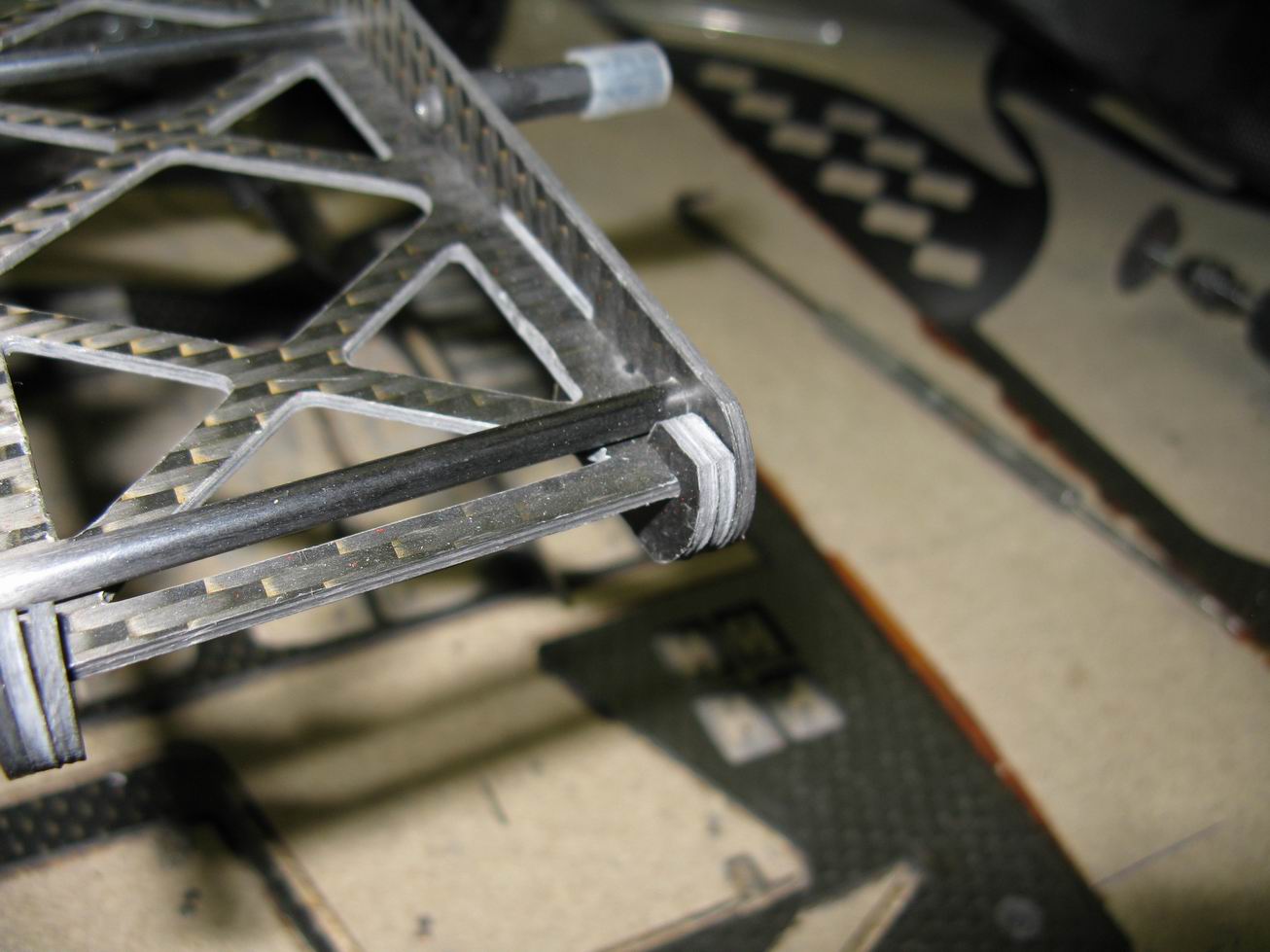

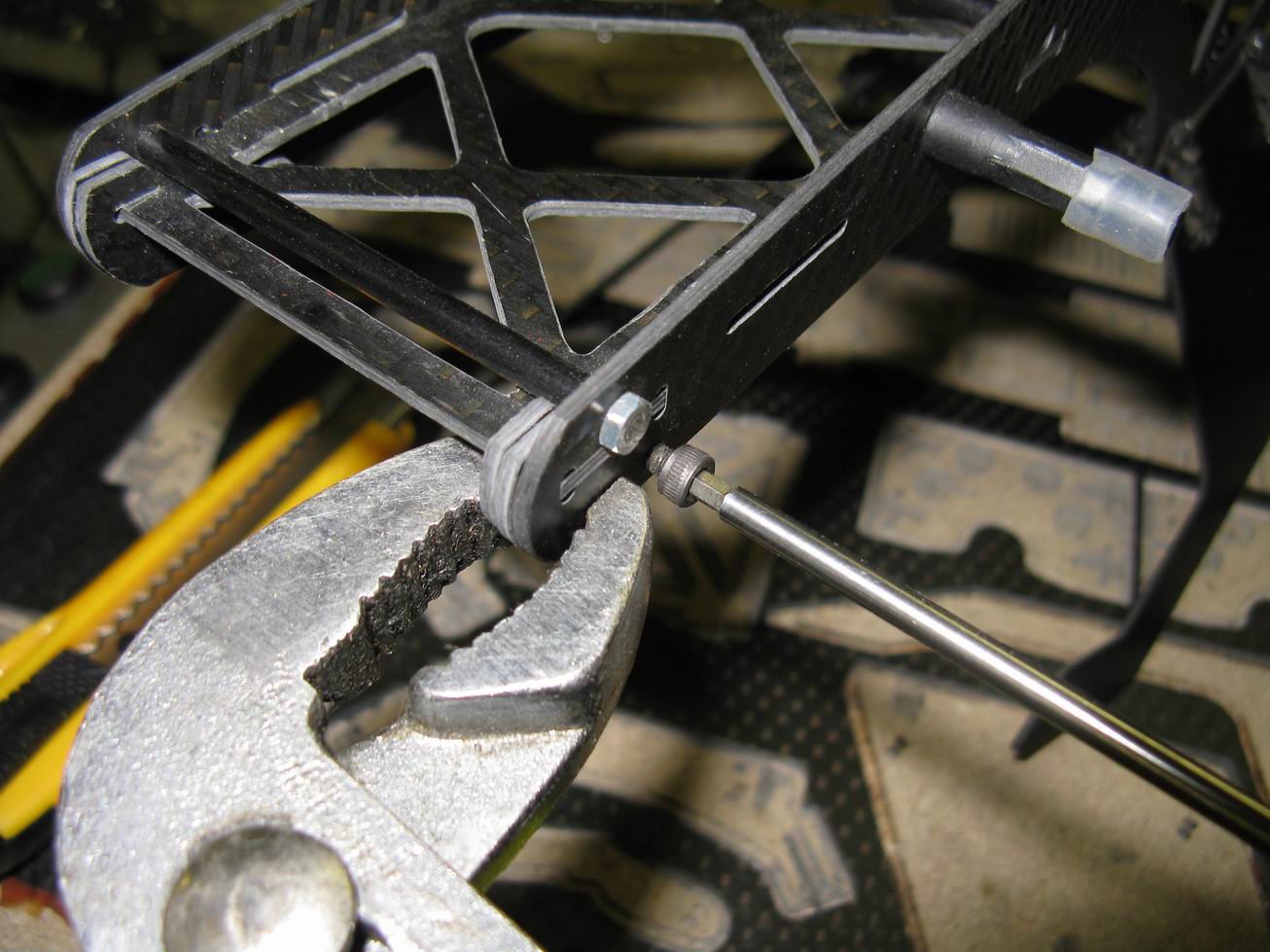

Chassi kann dann zusammengefügt werden

Zuerst hatte ich angedacht es mit Sekundenkleber zu verkleben, was wirklich bombenfest hält und nur mehr sehr sehr schwer zu demontieren ist, jedoch die Idee zugunsten einer sehr leichten Verschraubung aufgegeben.

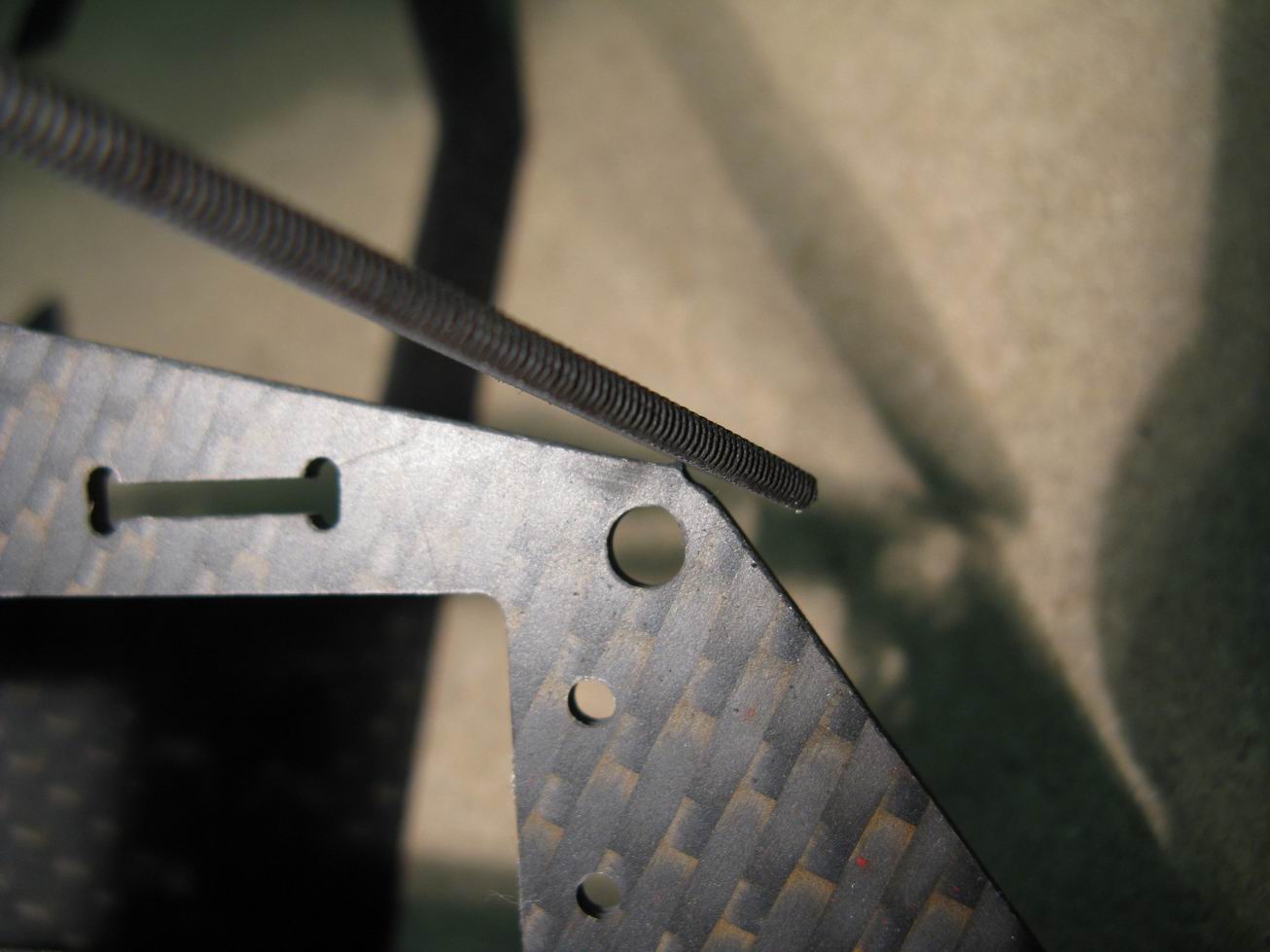

Entweder M2,5 Gewindestangen oder man fertigt sich die Verbinder selber mit nen 2,5er Rundmaterial und einen Schneideisen, beides hab ich von Vario in Verwendung.

Es kann sein das durch das einklopfen der abgelängten 4x2,5mm CFK Stäbchen in das Chassi  an der Öffnung mal leicht mit nen 2,5er Bohrer erweitert werden muß.



Haubenbefestigung

Hierfür das Heckabtriebsgehäuse ausgebaut lassen um gute Sicht auf das Hauptzahrad und Heckantribszahnrad zu haben

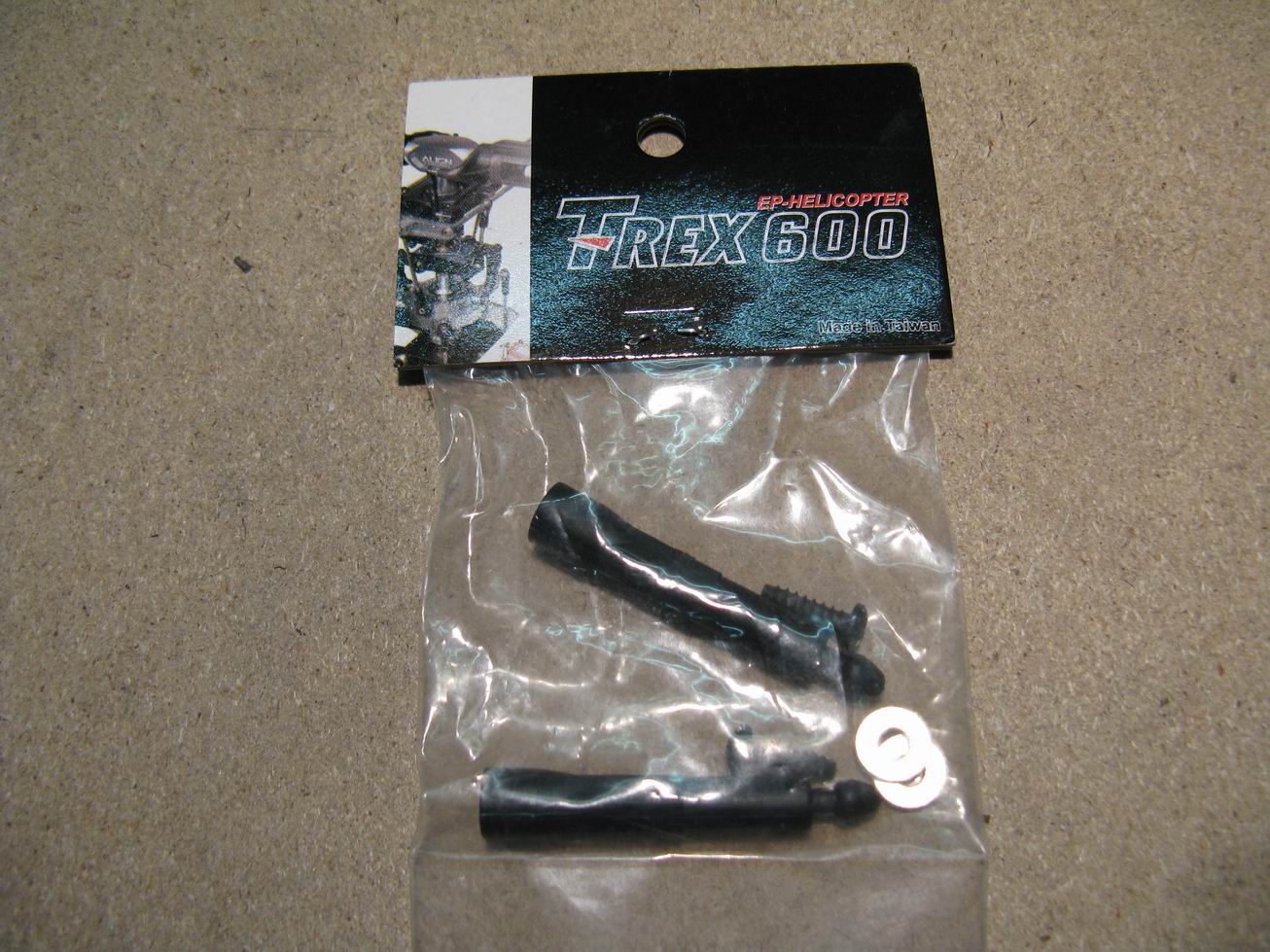

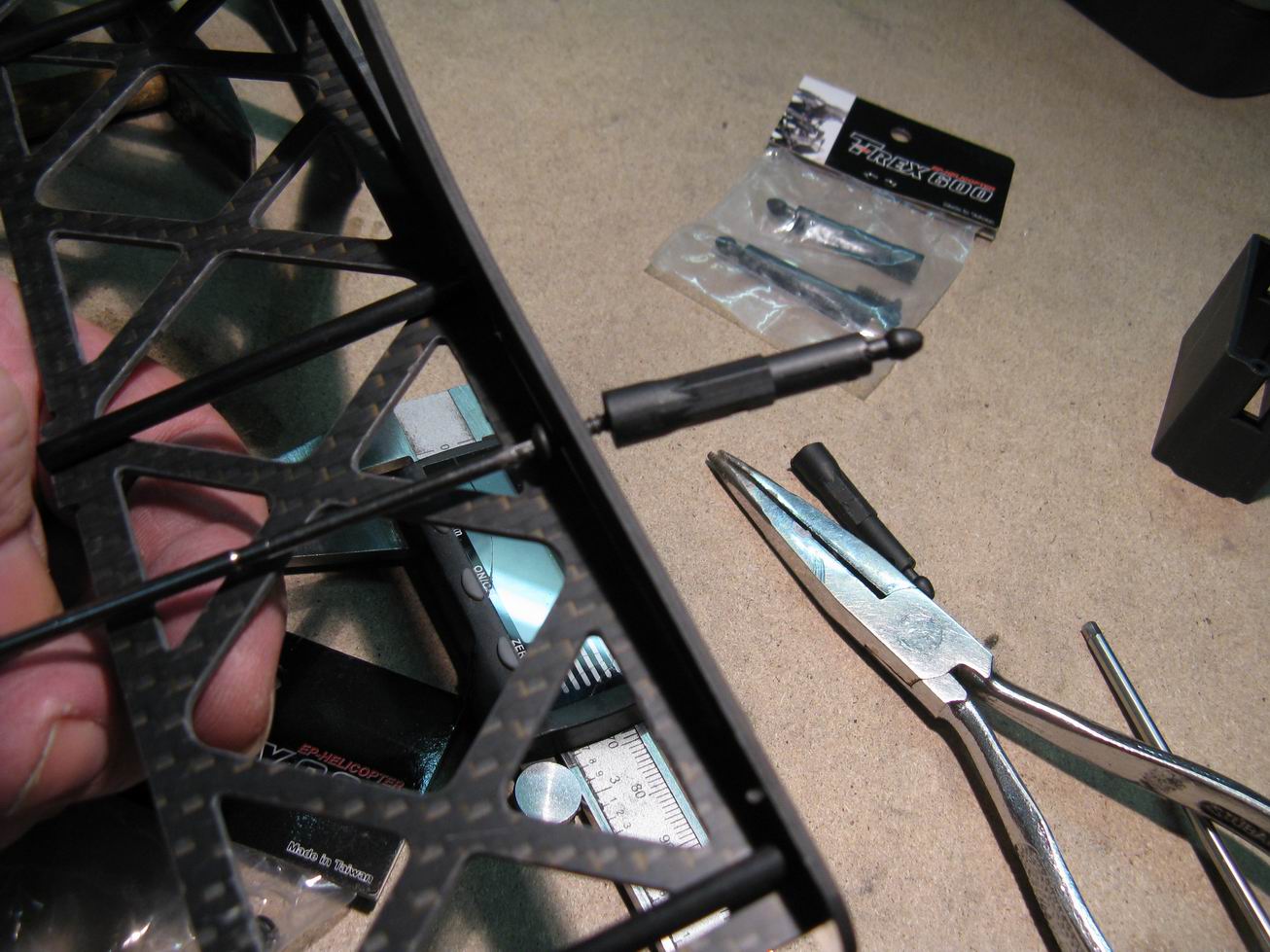

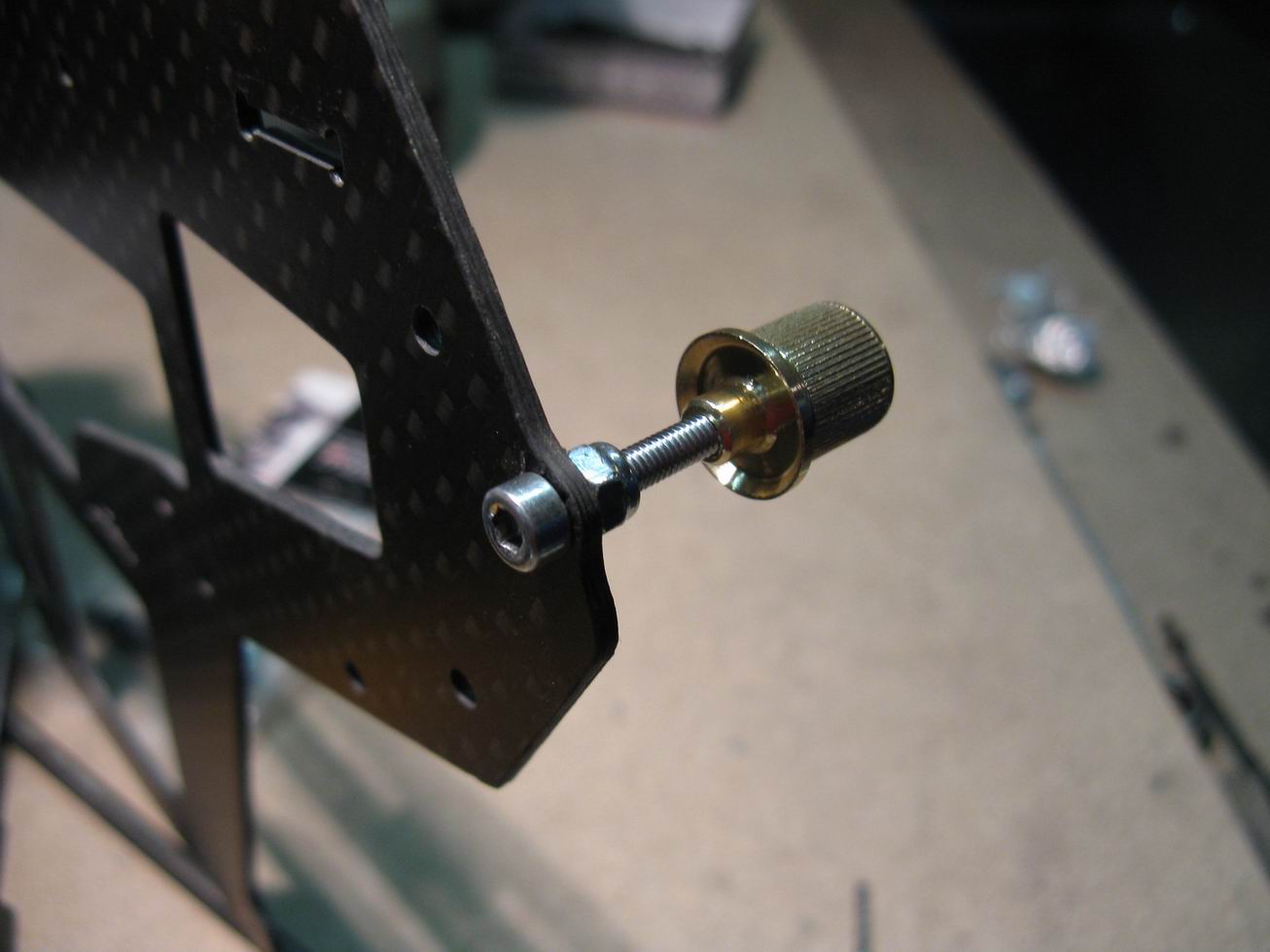

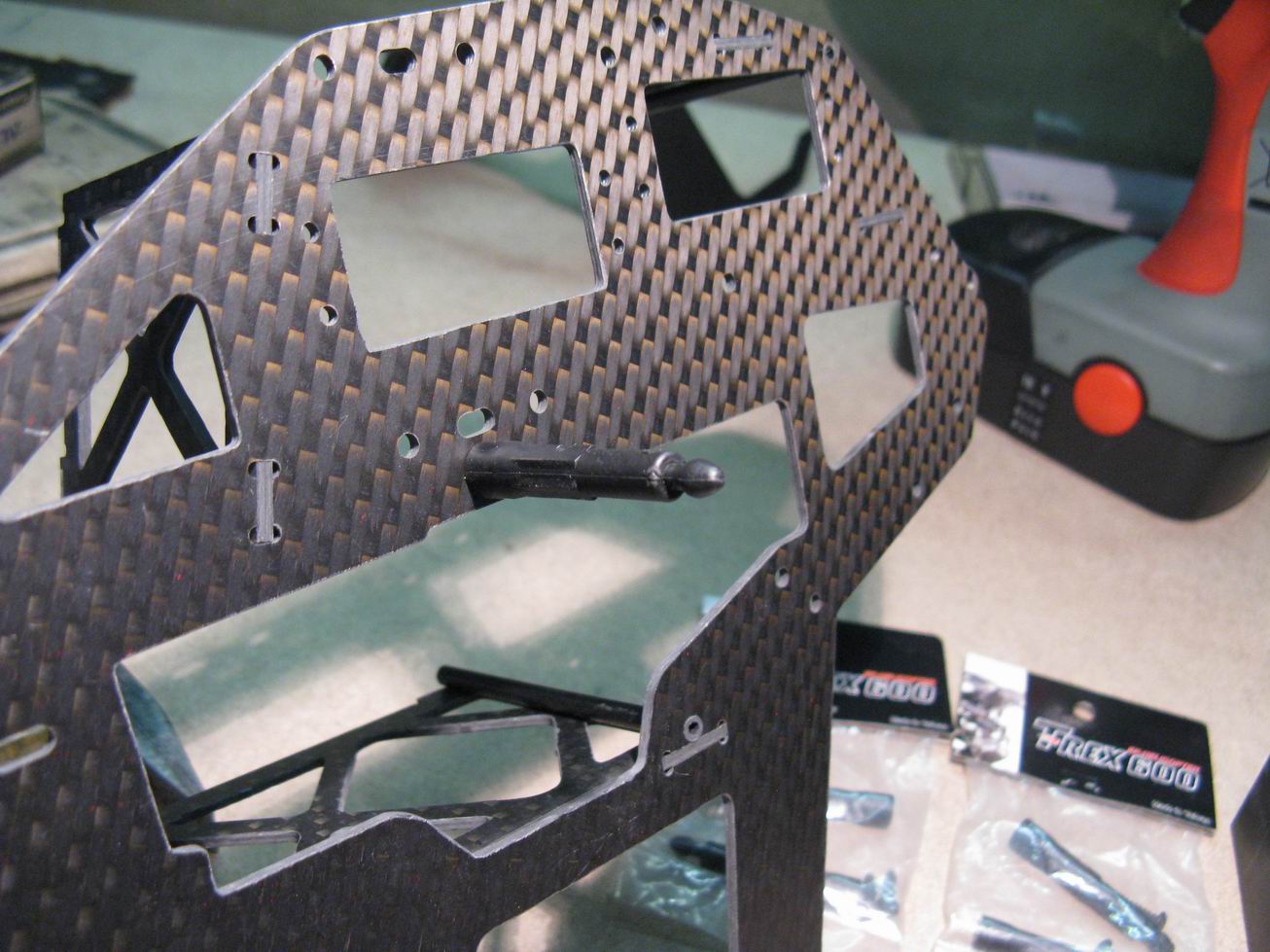

Als Abstandsbolzen eignen sich die T-Rex 600er Haubenhalter

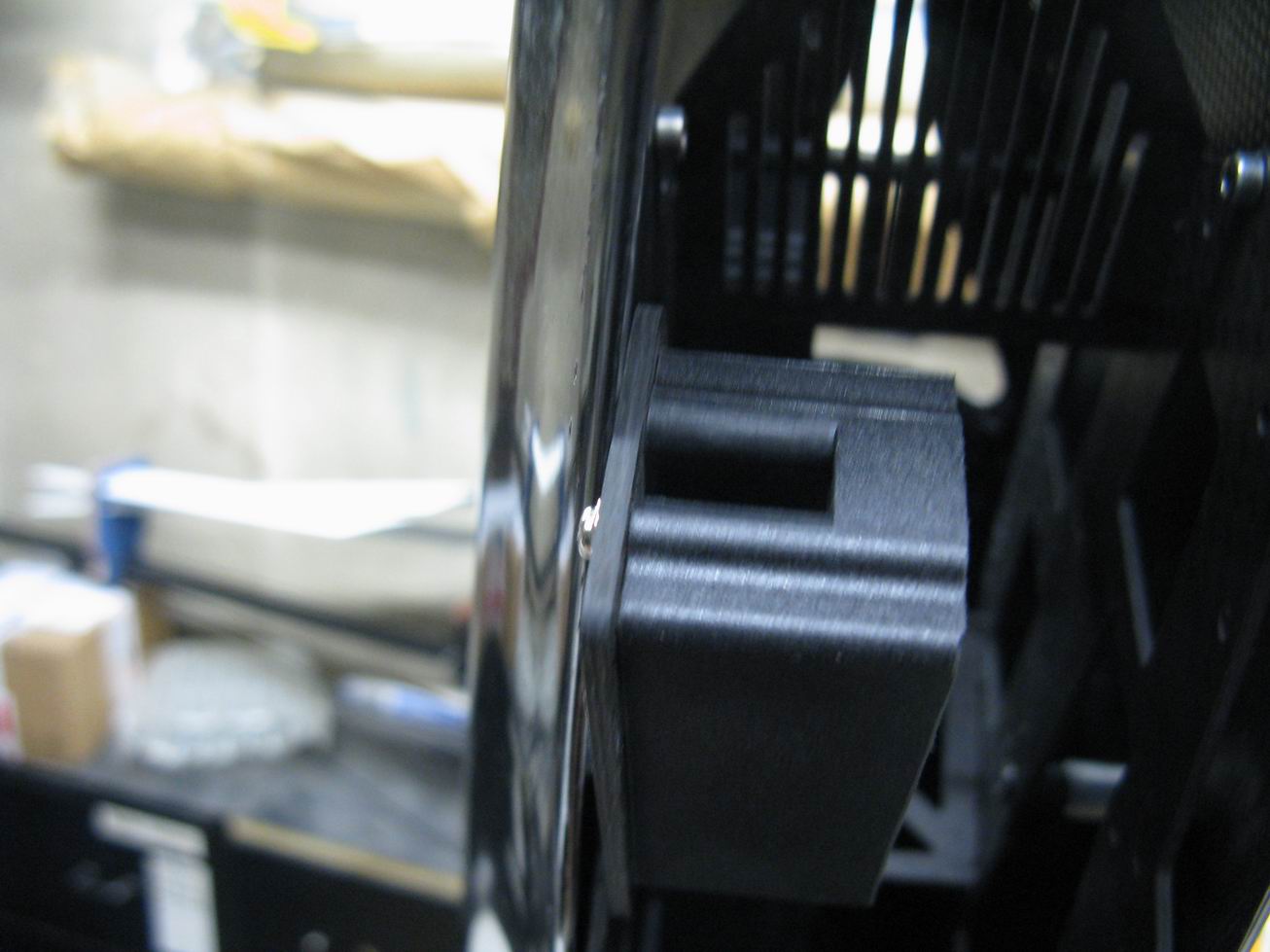

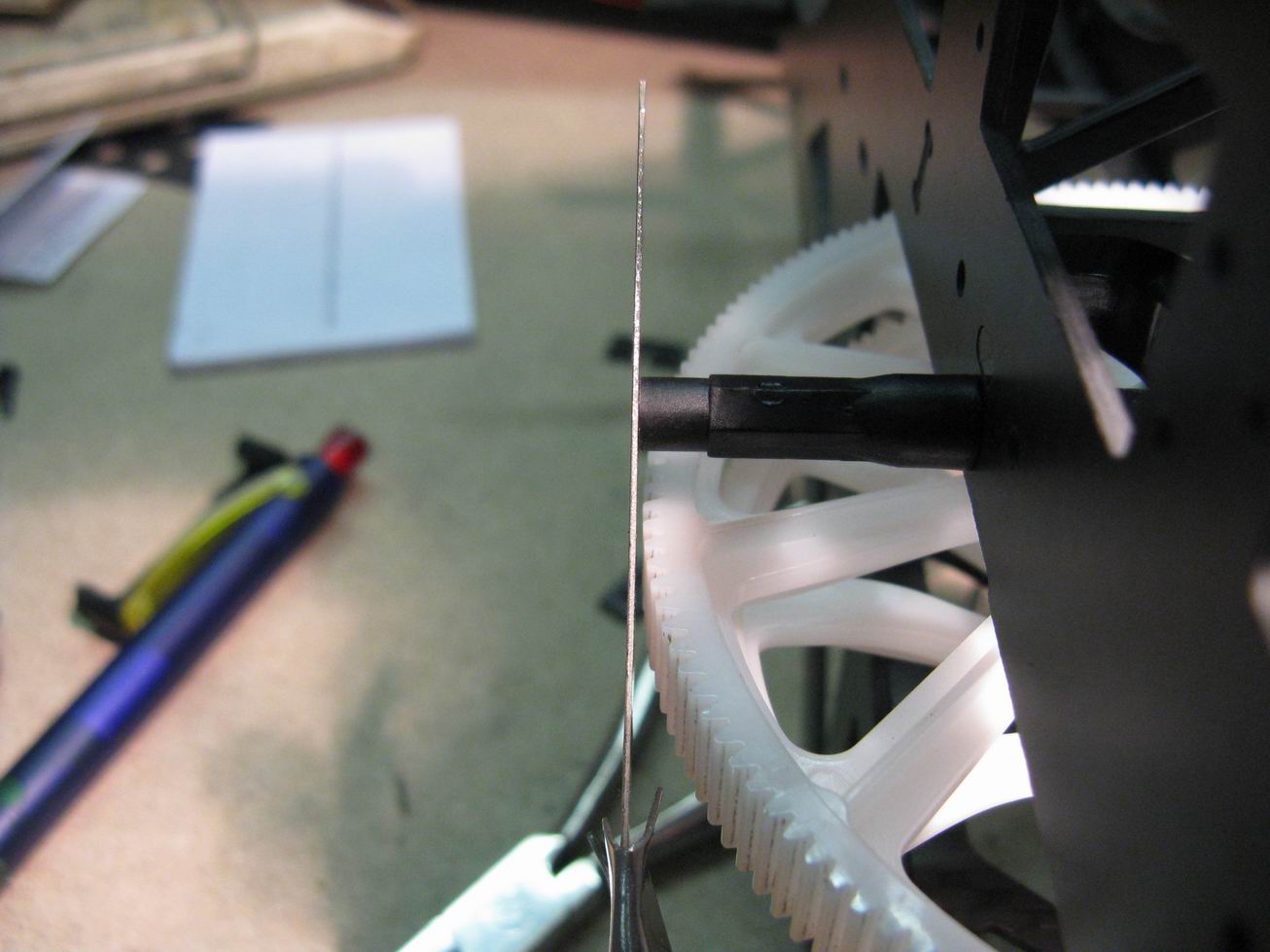

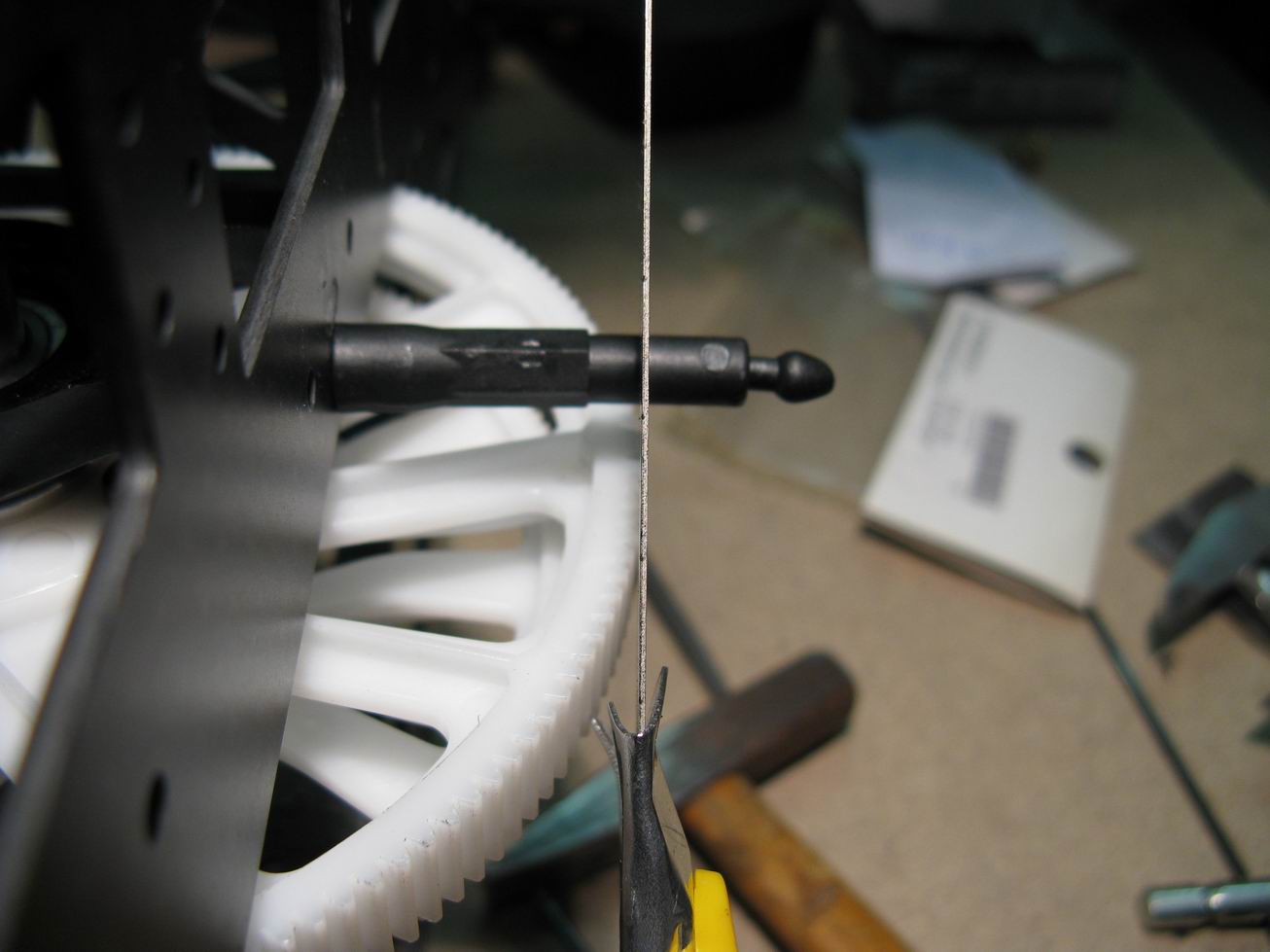

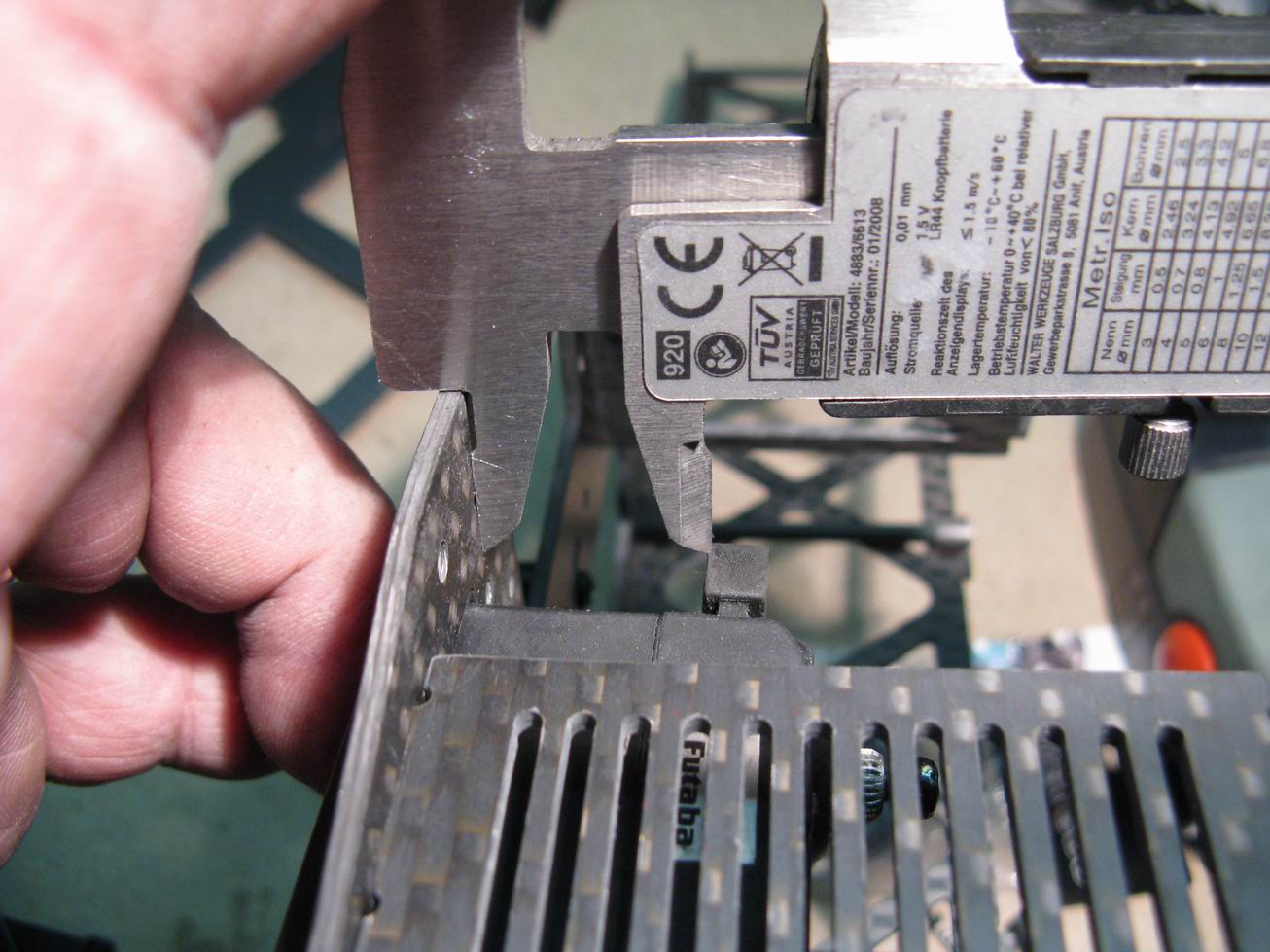

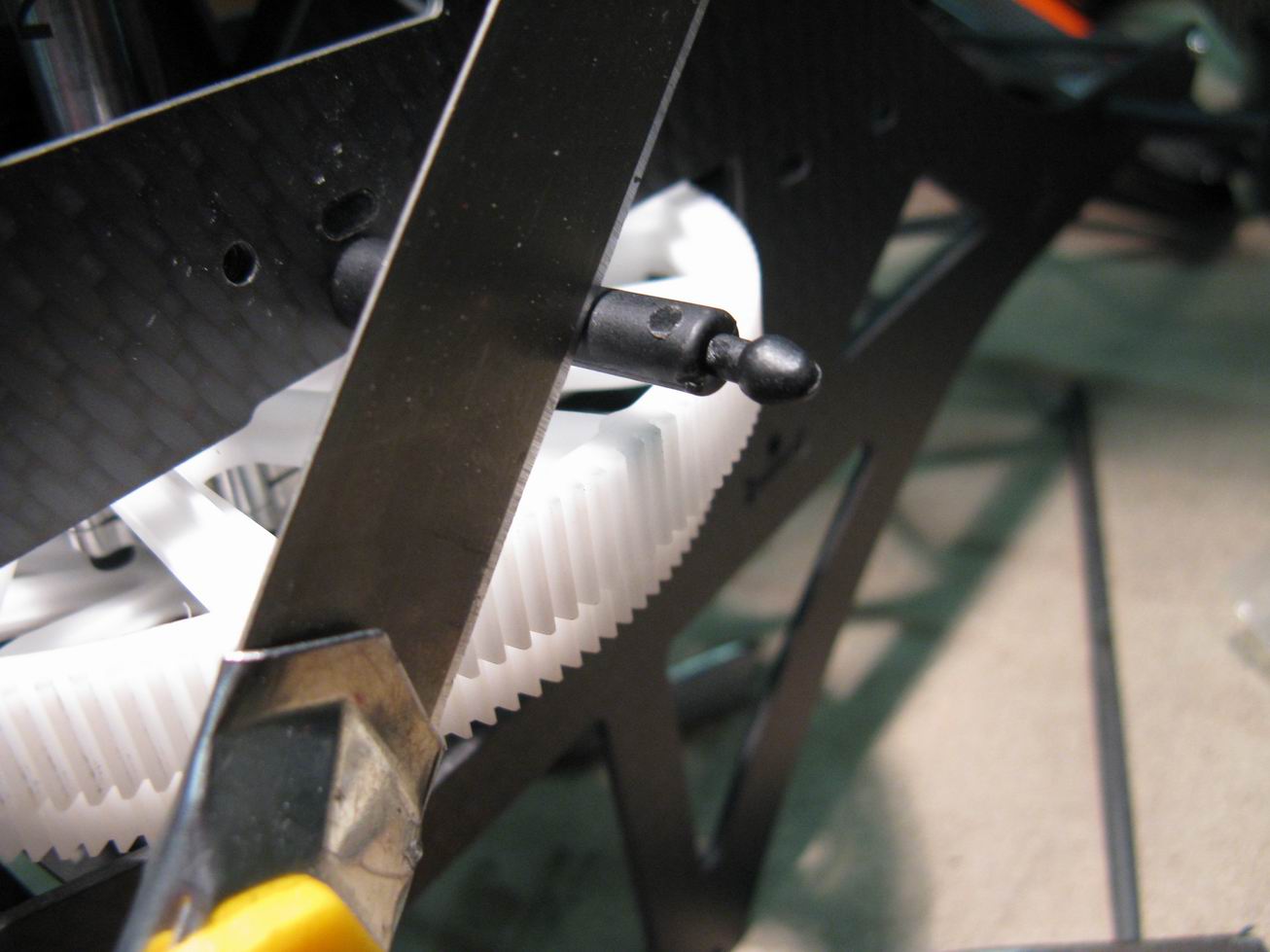

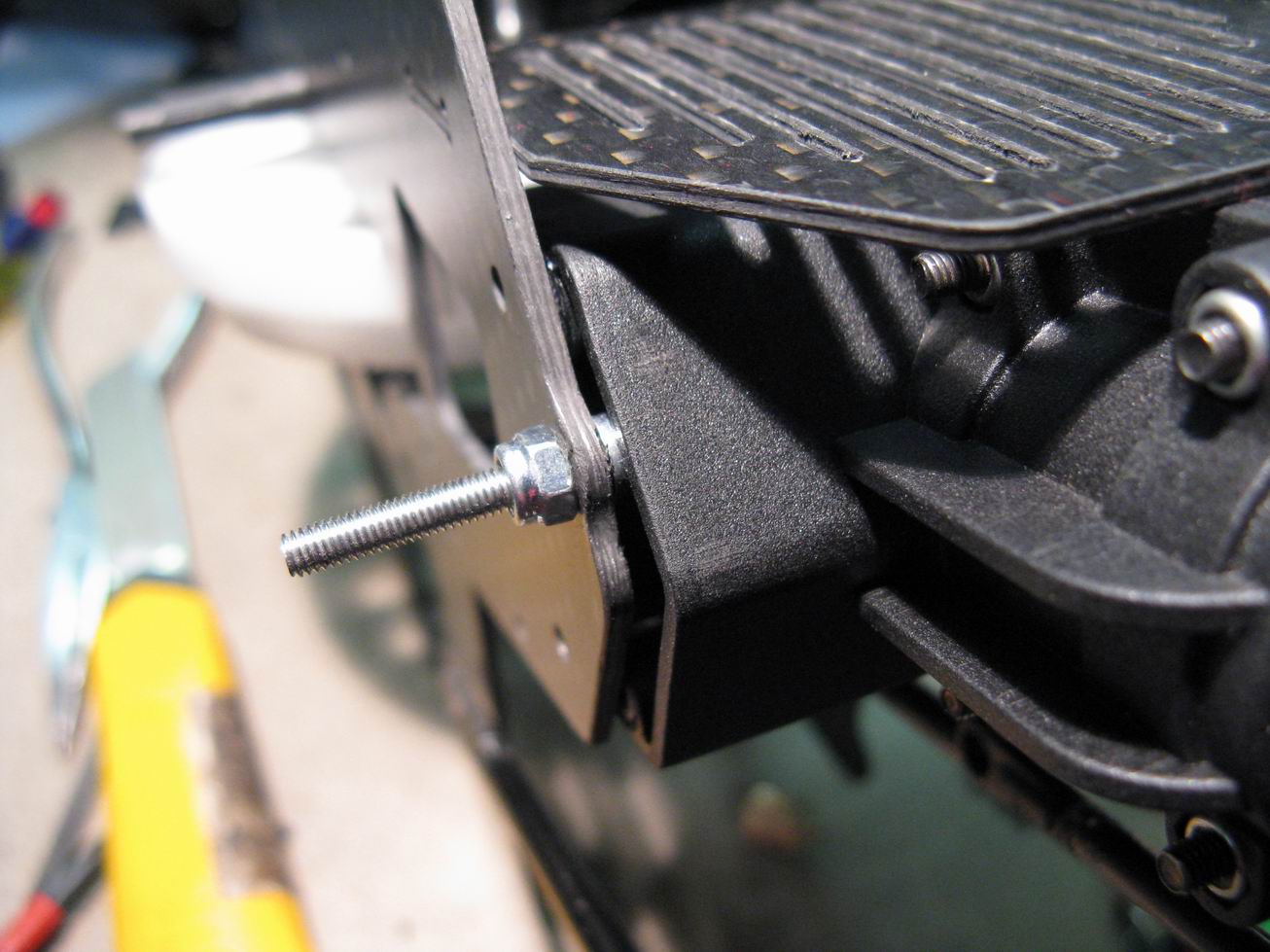

Die Abstandshalter welche verhindern das das  Hauptzahnrad an der Haube schleift, wurden ja schon montiert und werden nun abgelängt

Fluchtend mit dem Hauptzahnrad gibt eine gute Basis



Bei der original TDR Haube würde ich in dem Bereich wo der Abstandsbolzen die Haube auf Distanz hält,

mit  einen dünnen schichtverleimten Streifen verstärken.

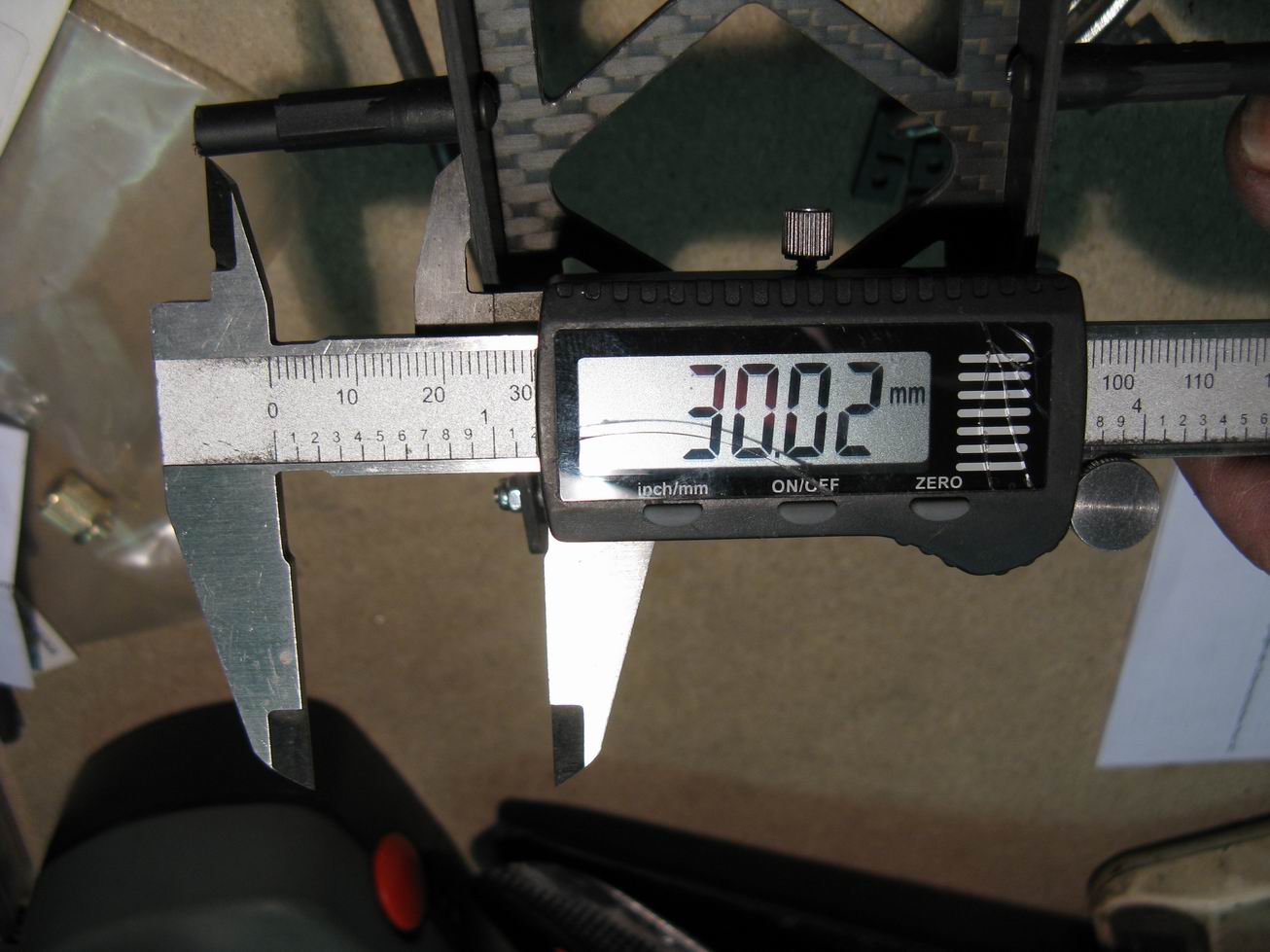

Vorne wird nun auch Montiert und wie auf den Bildern zu ersehen Abgelängt



Dieses Maß gilt für die von mir gefertigte CFK Tunninghaube



Dieses Maß für die TDR  Haube

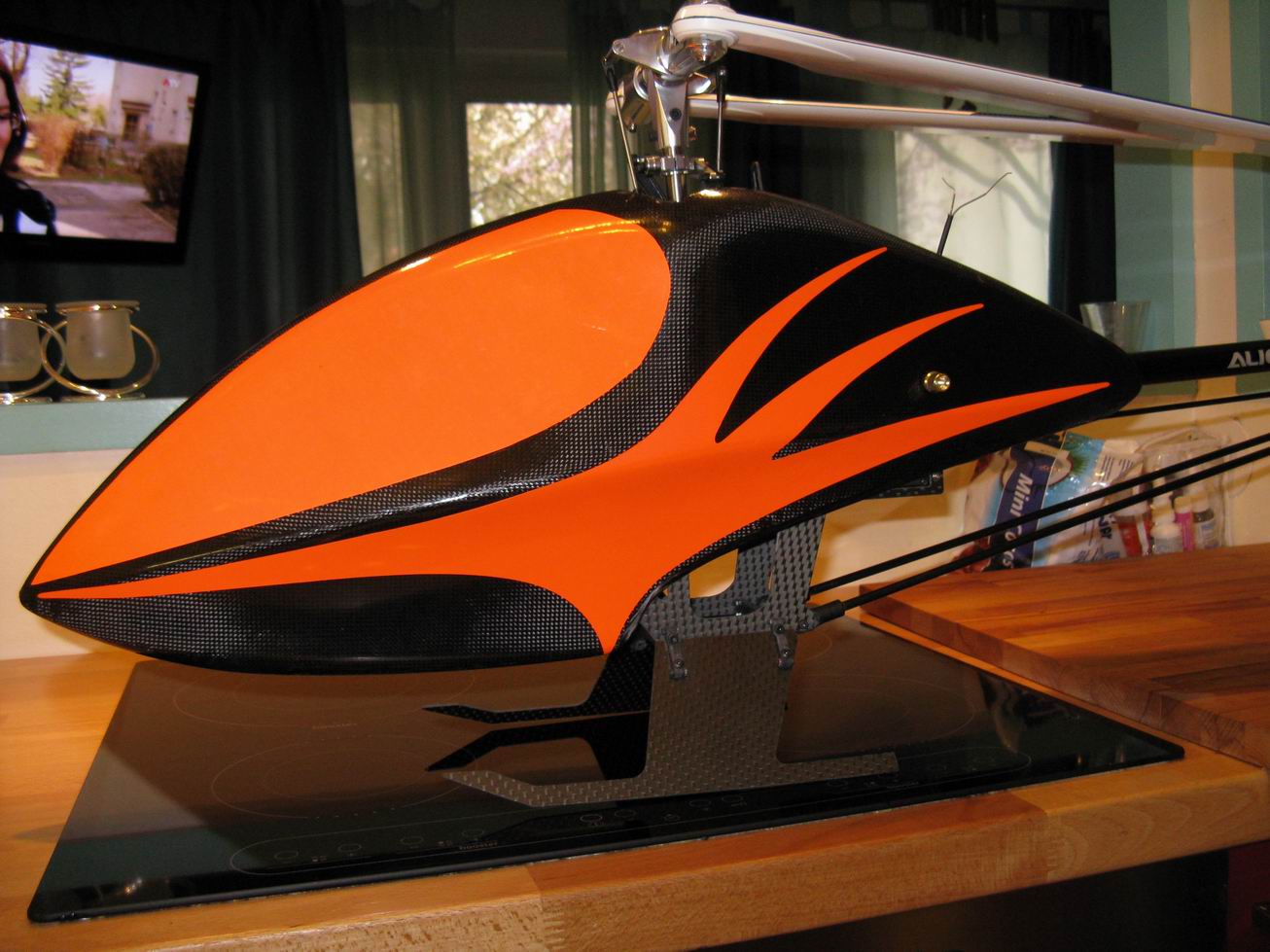

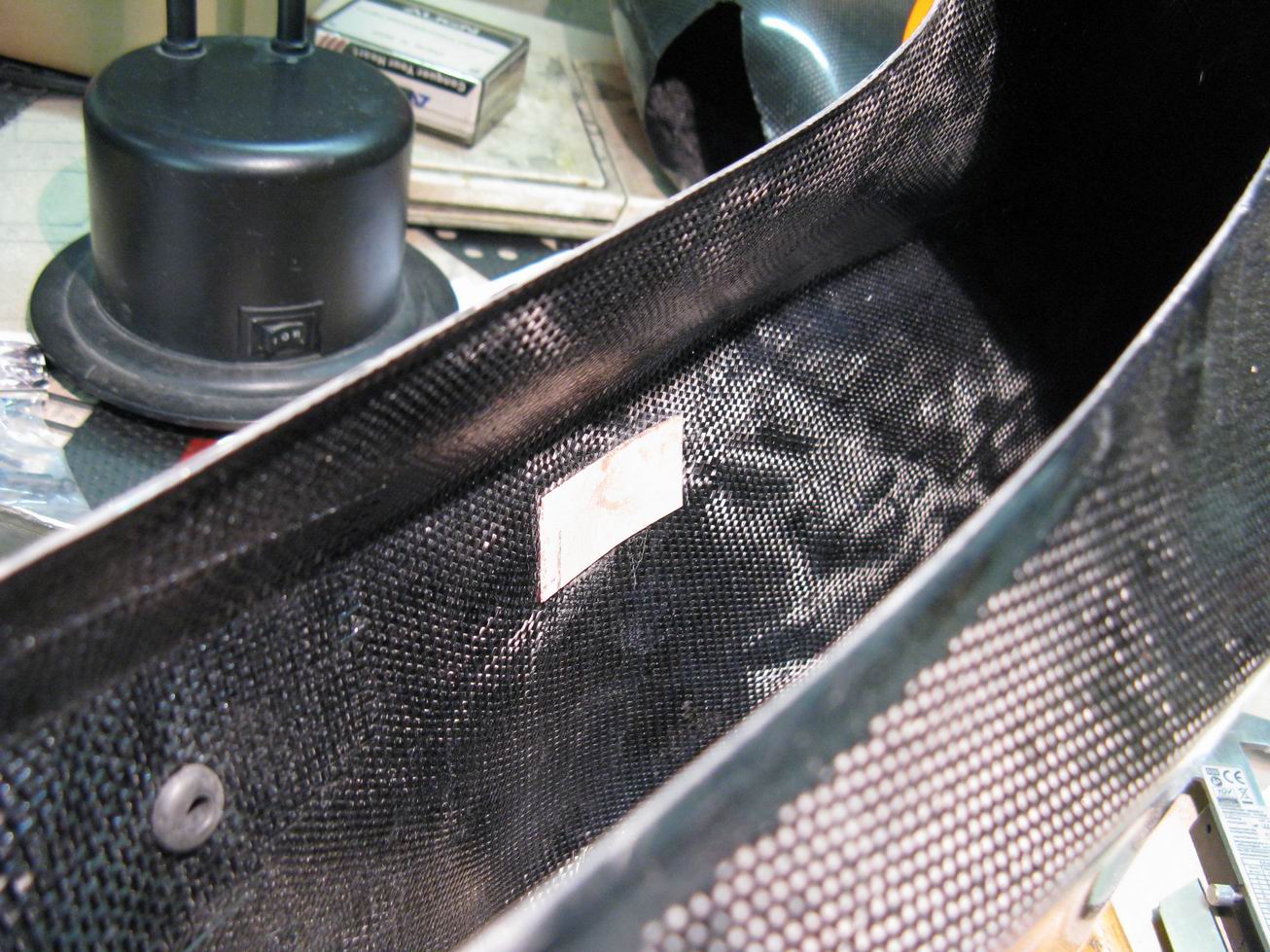

CFK Tunninghaube Montage Haubengummi

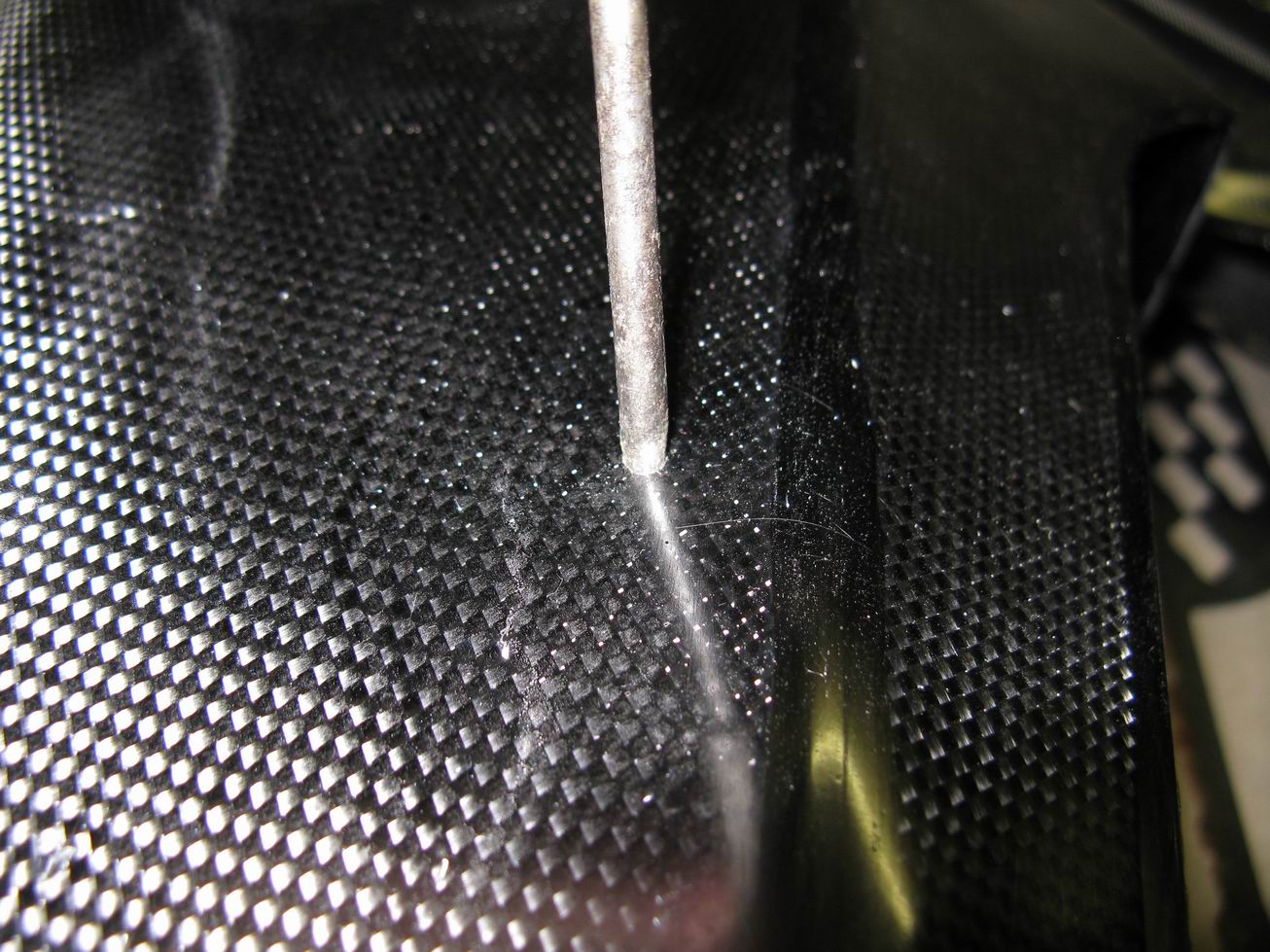

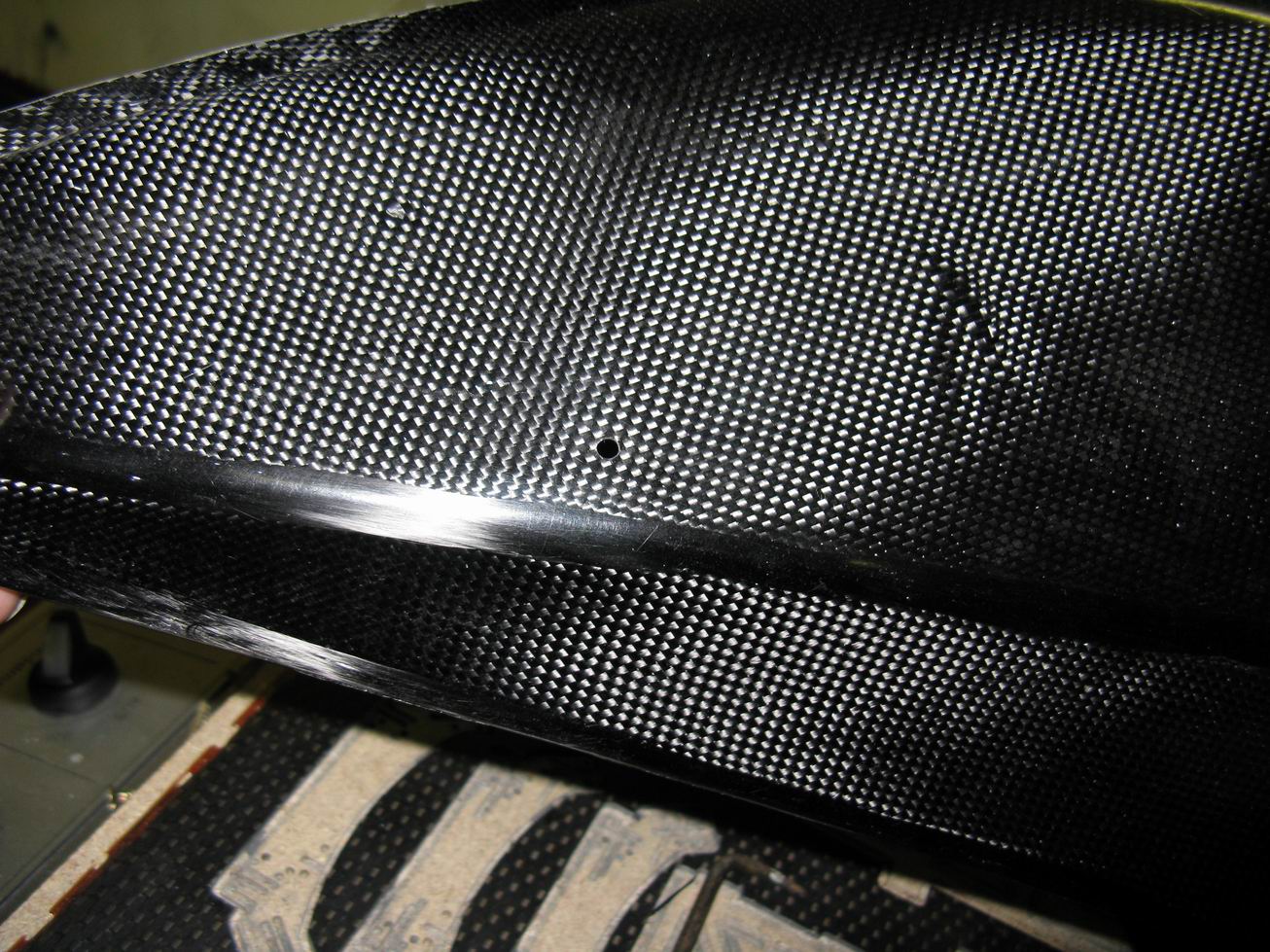

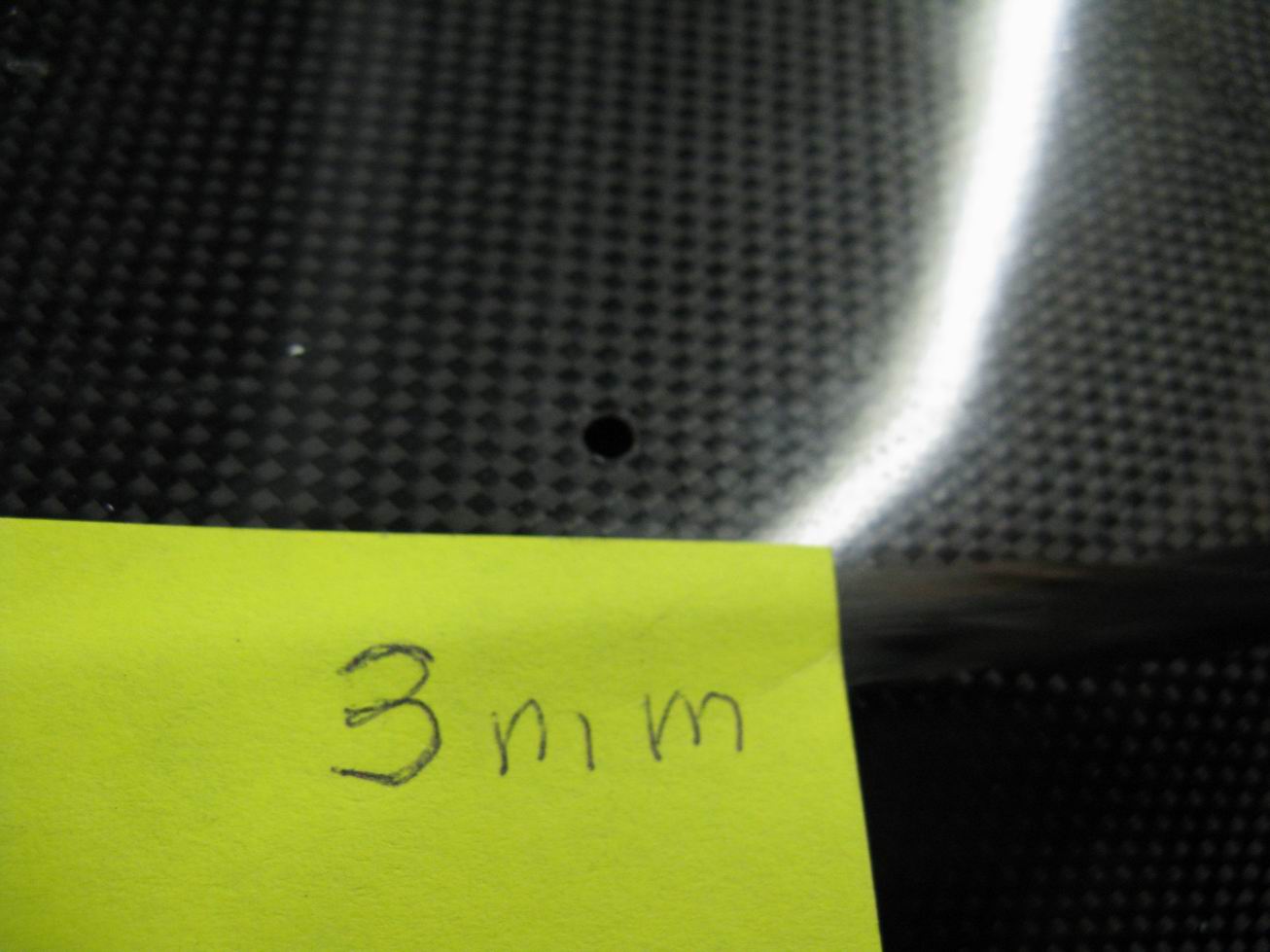

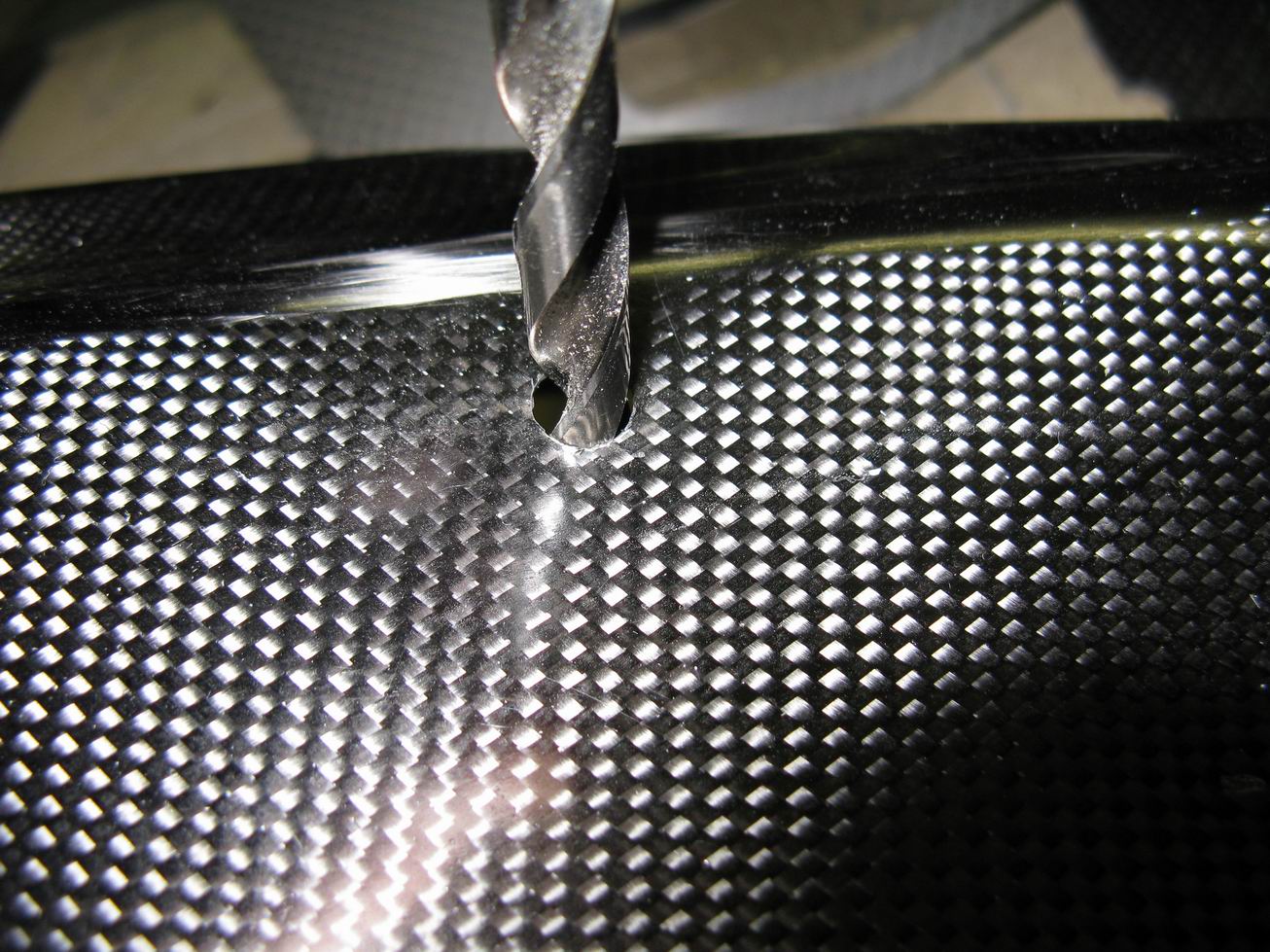

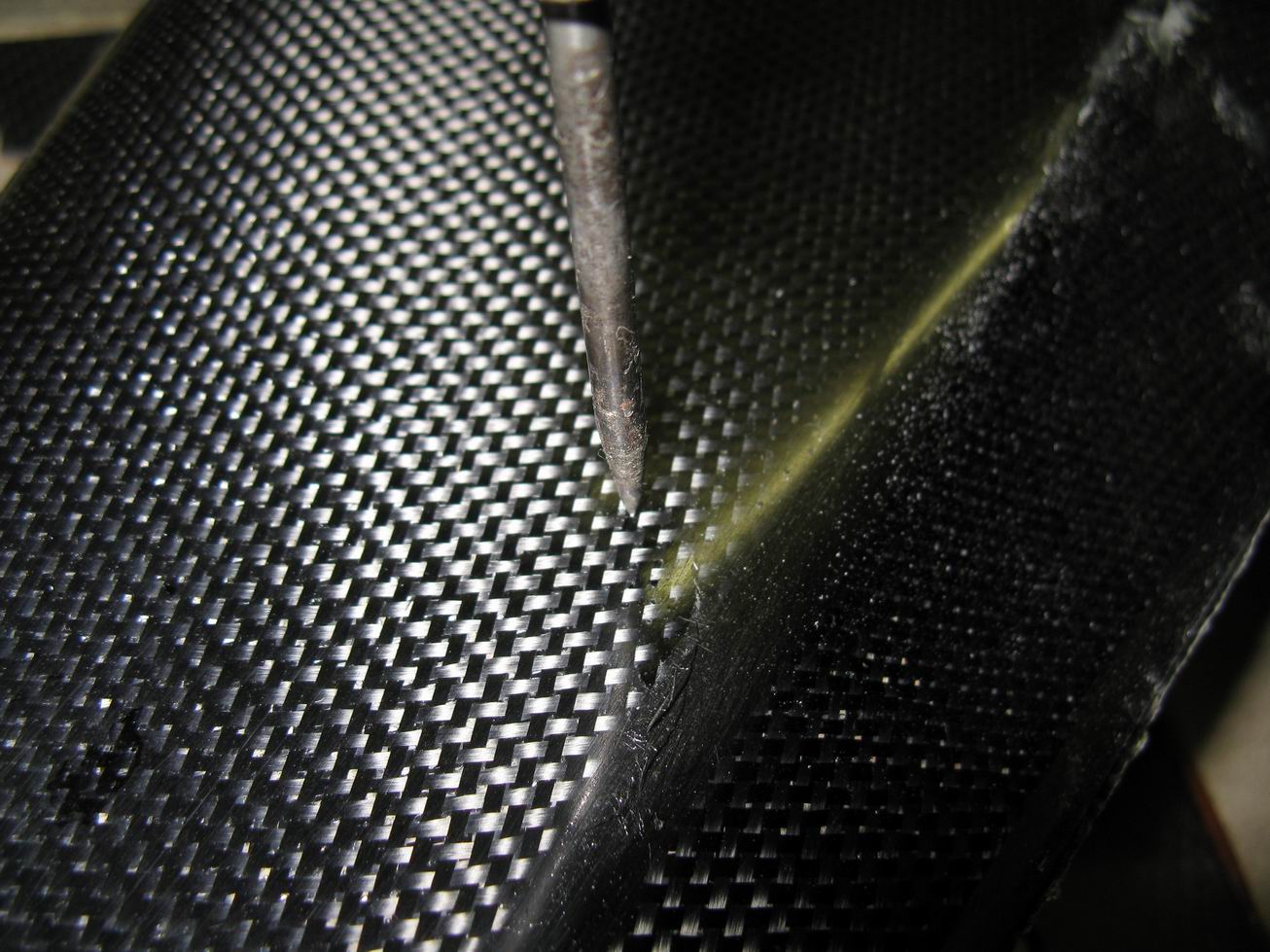

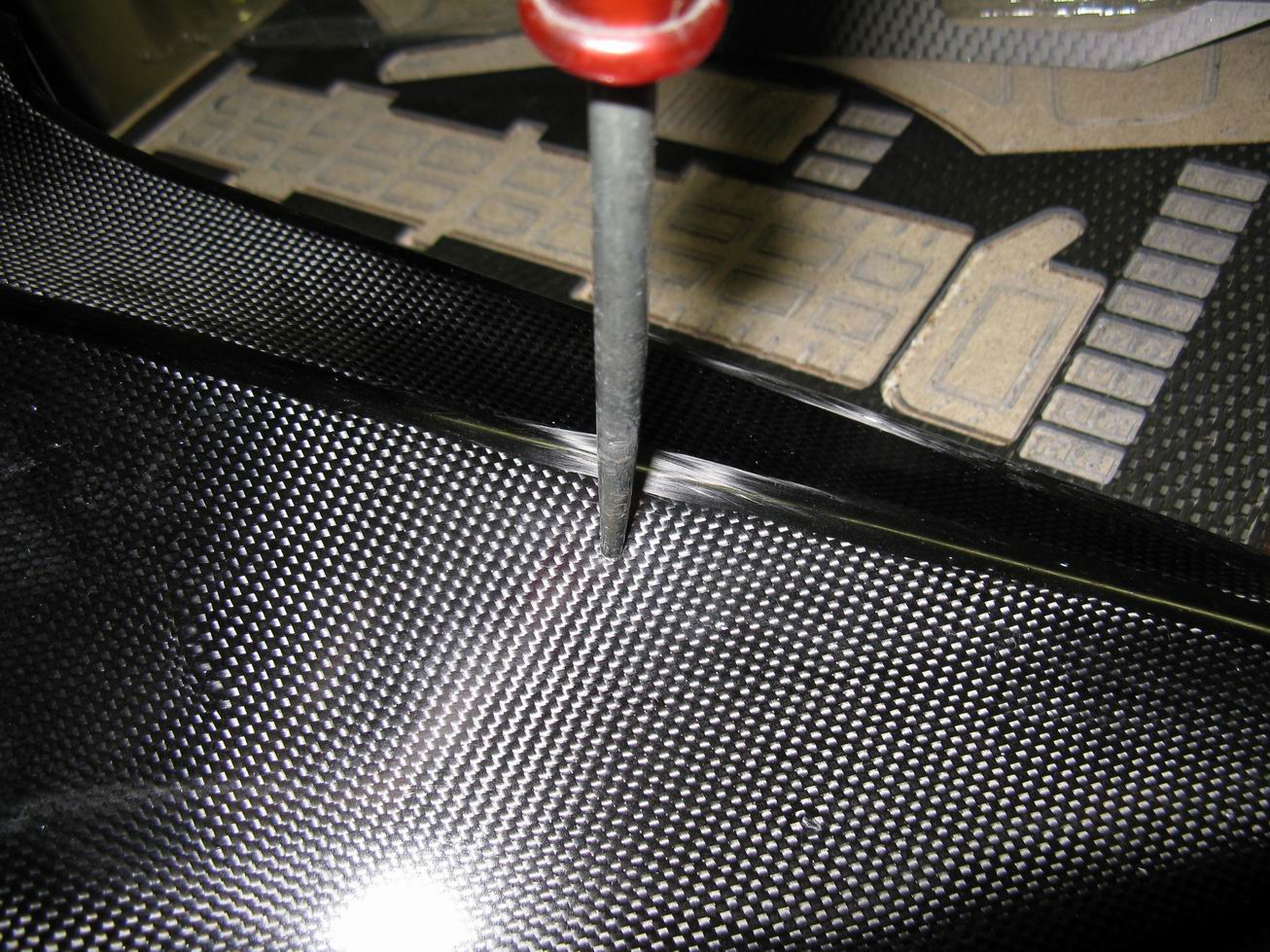

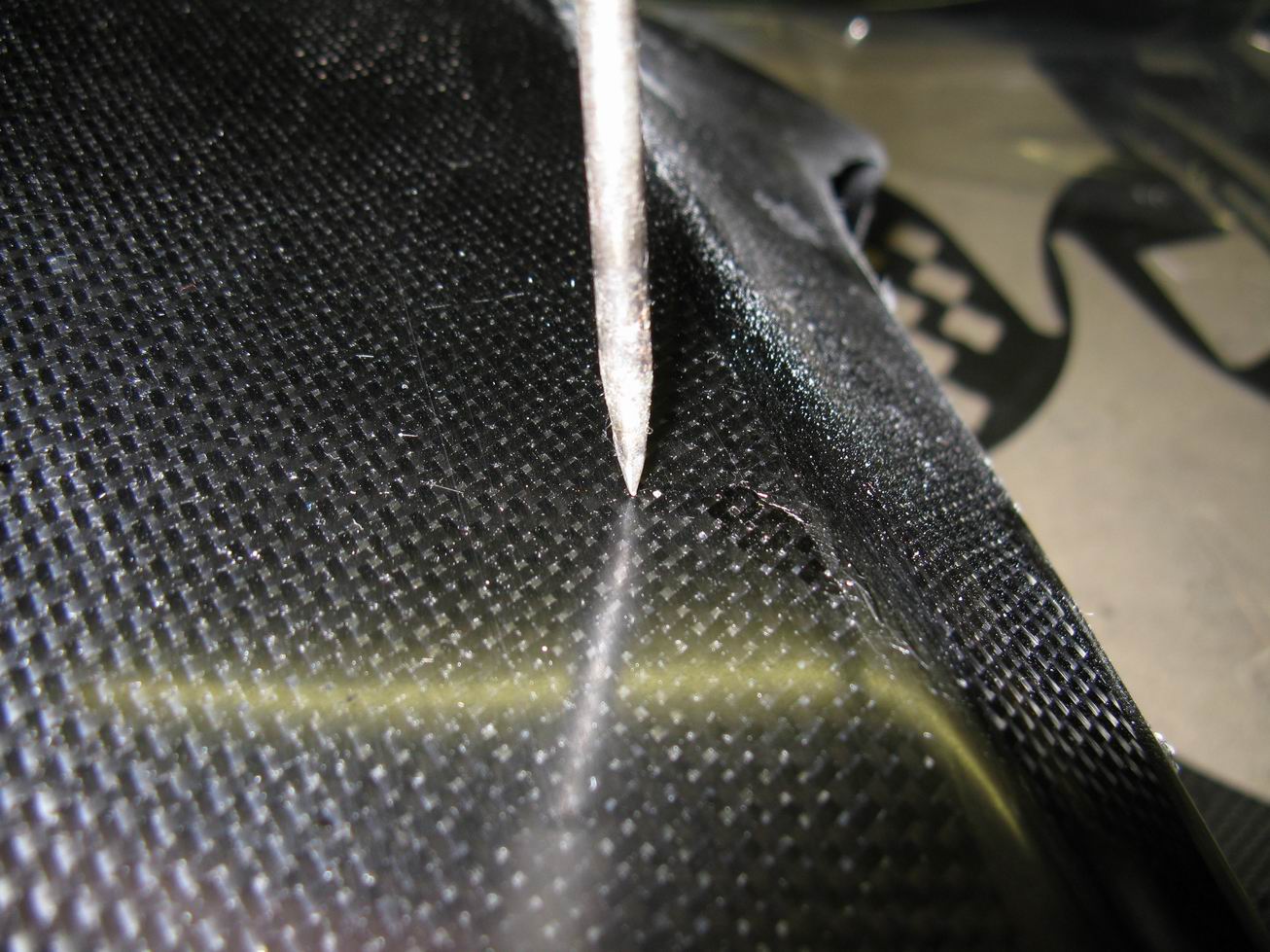

An der Stelle wo sich kleine Vertiefungen im hinteren Bereich der Haube befinden, mal mit einen spitzen Gegenstand, hier eine Anreißnadel, mittig in der Mulde ein 3mm Loch machen, geht wunderbar.

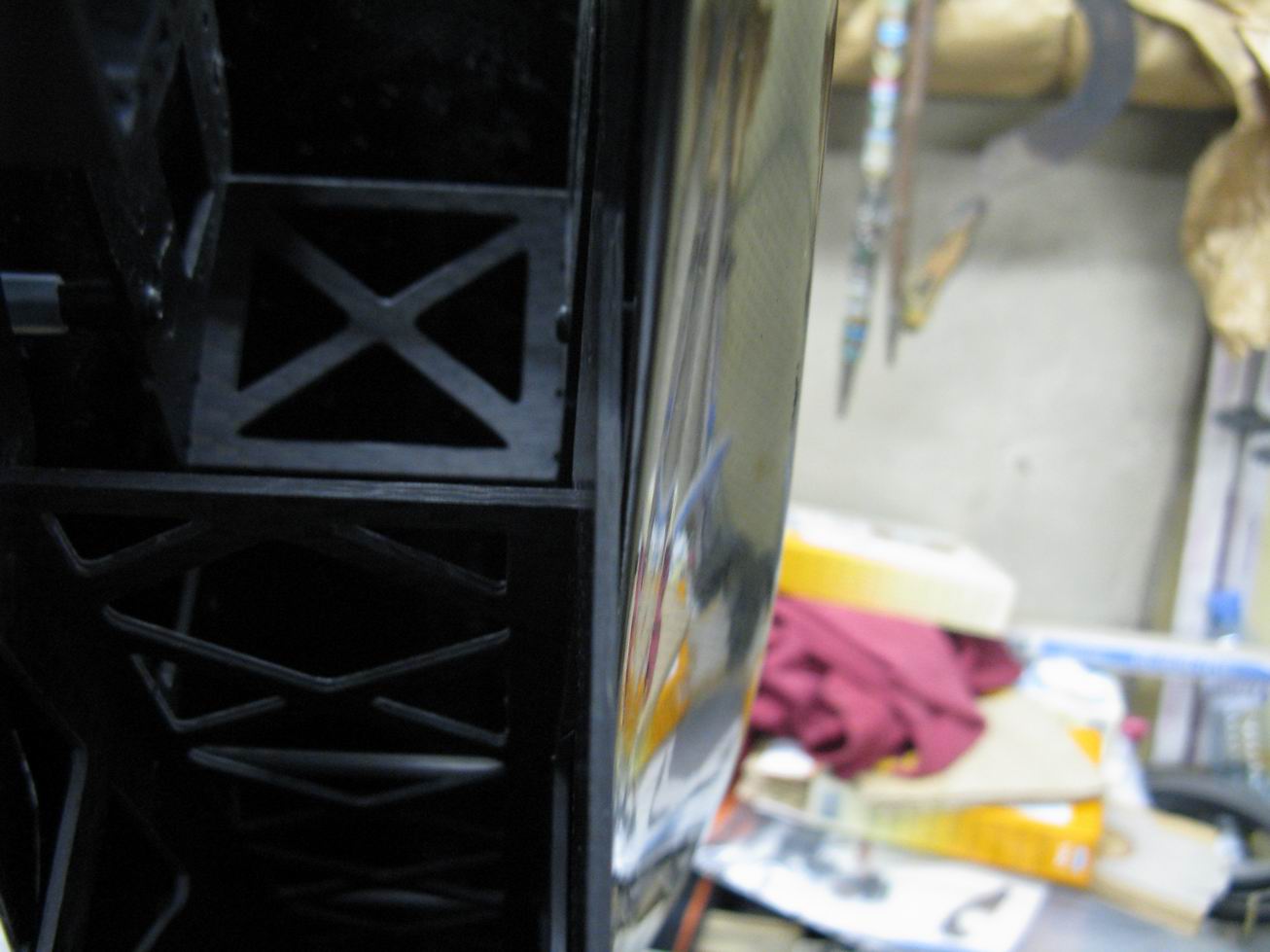

Jetzt mal zur Probe die Haube rauf und schauen ob sie links und rechts gleich hoch ist.

Gleichzeitig auch einen Blick darauf werfen ob die Haube ganz vorne bei den Haubenbolzen klemmt, sieht man sofort wenn die Haube links und rechts nicht am Chassi anliegt, sowie sich zu spreizen beginnt wenn man die letzten Millimeter raufzieht.

 #



Wenn es nicht passt, rechts und links gleichmäßig etwas abfeilen oder wegdremmeln.

Keine Sorge, es wird zusätzlich, wegen Vibrationsdämpfung, noch ein Silikonschlauch aufgezogen, wo man auch ein bißchen was ausgleichen kann.

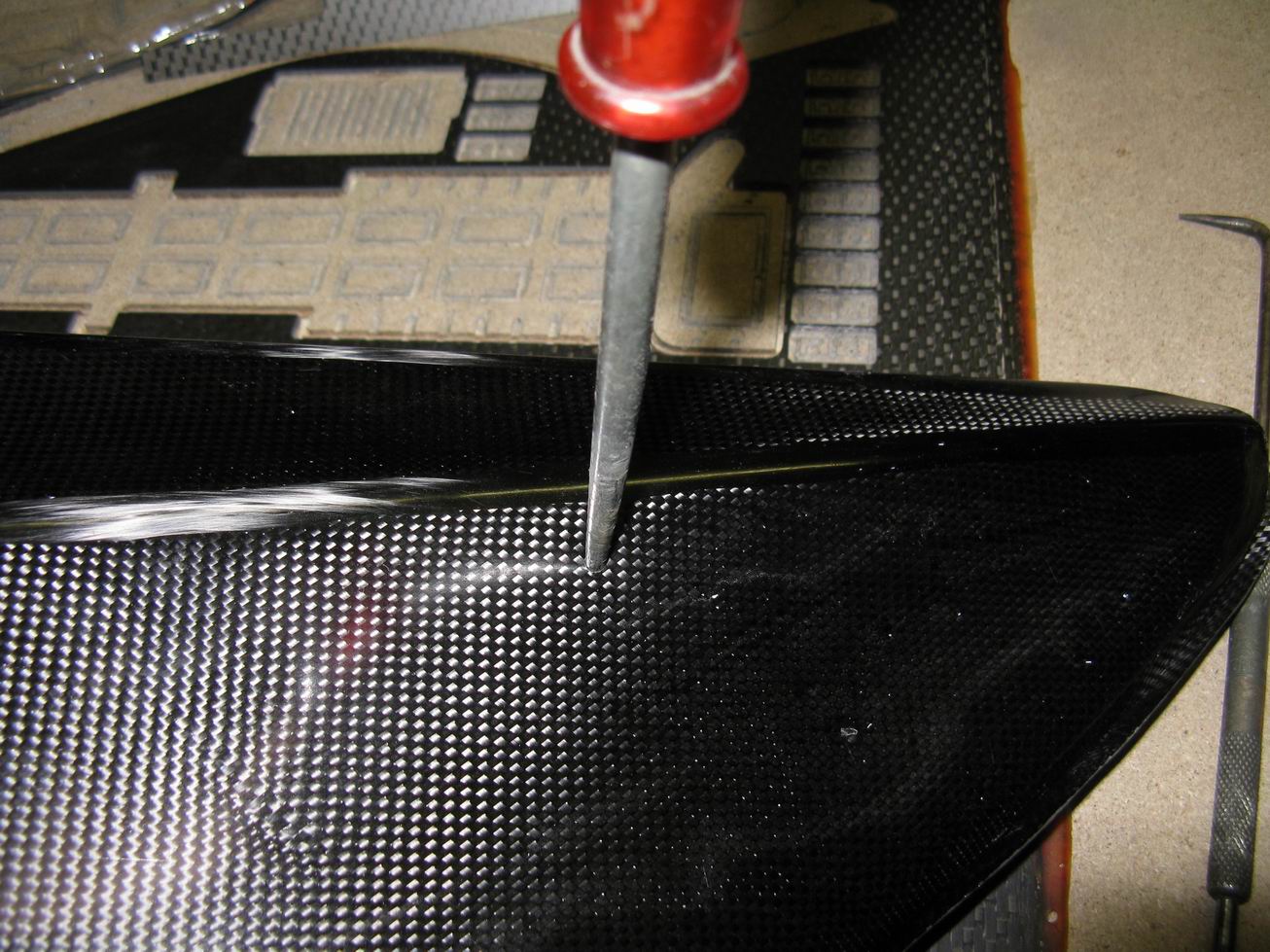

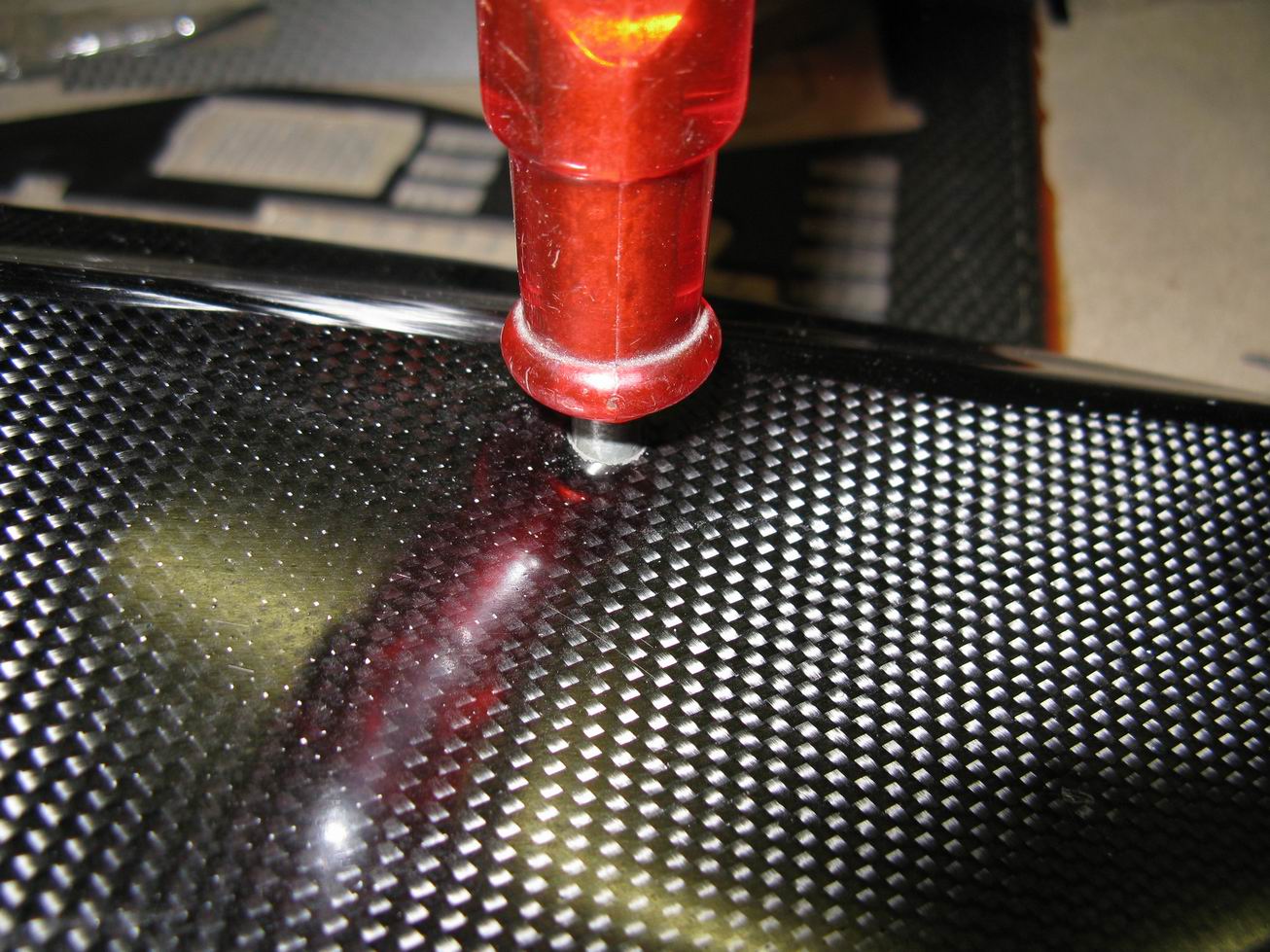

Passt das mal alles, einen größeren Stichel nehmen und das 3mm Loch aufweiten für den verwendeten Haubengummi.

Ist der Stichel nicht groß genug den letzten Rest mit einen Bohrer erweitern.

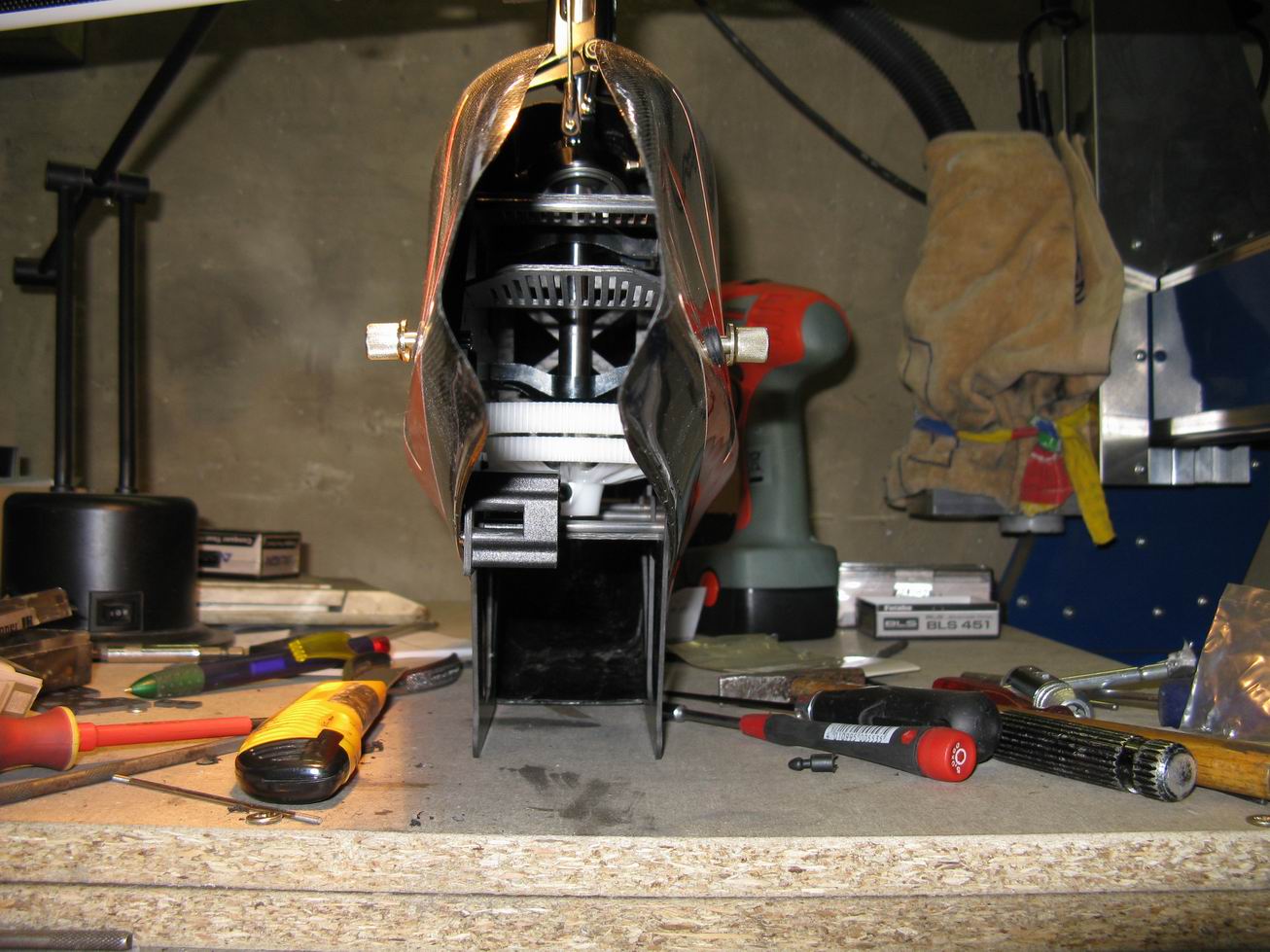

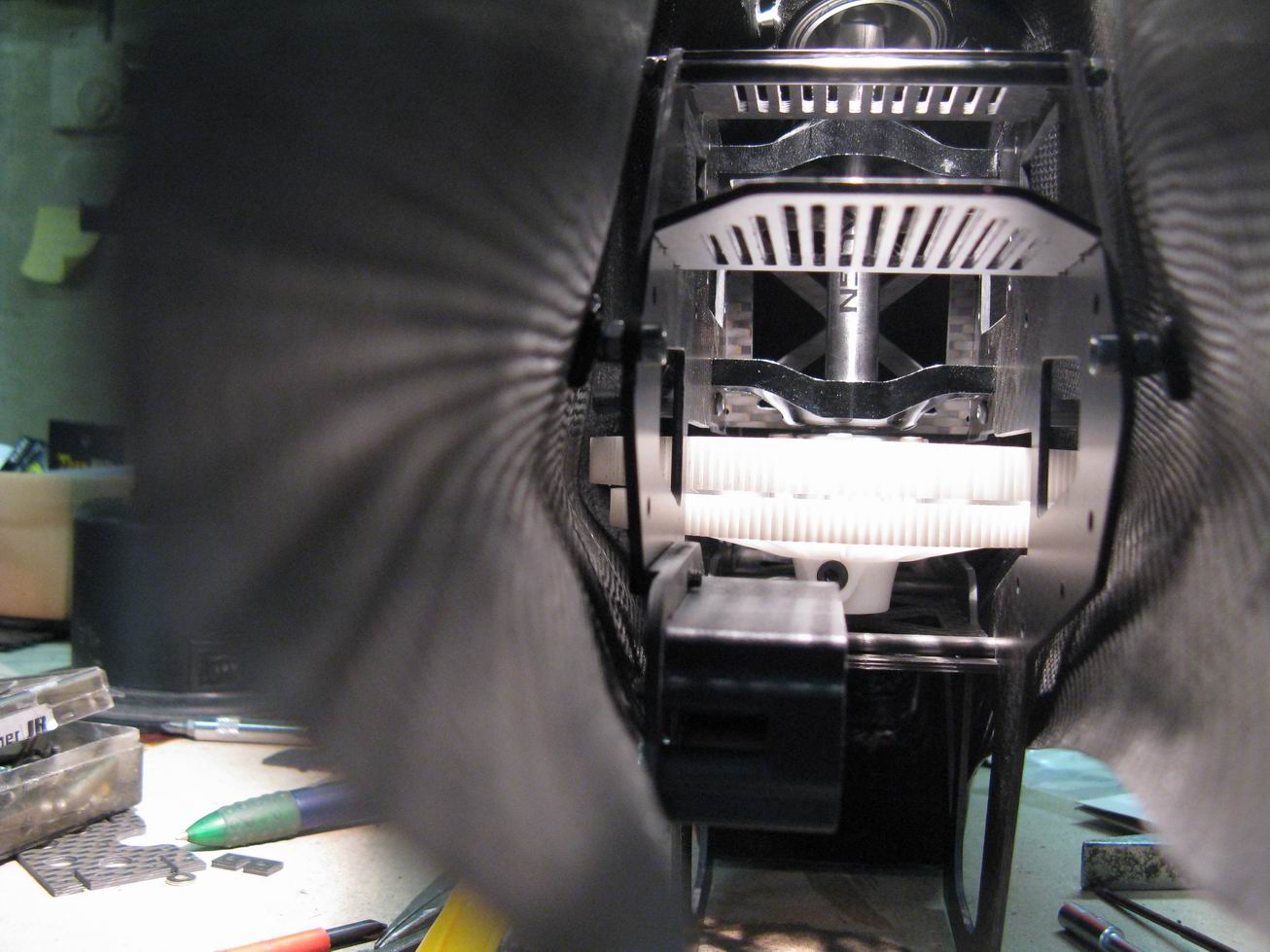

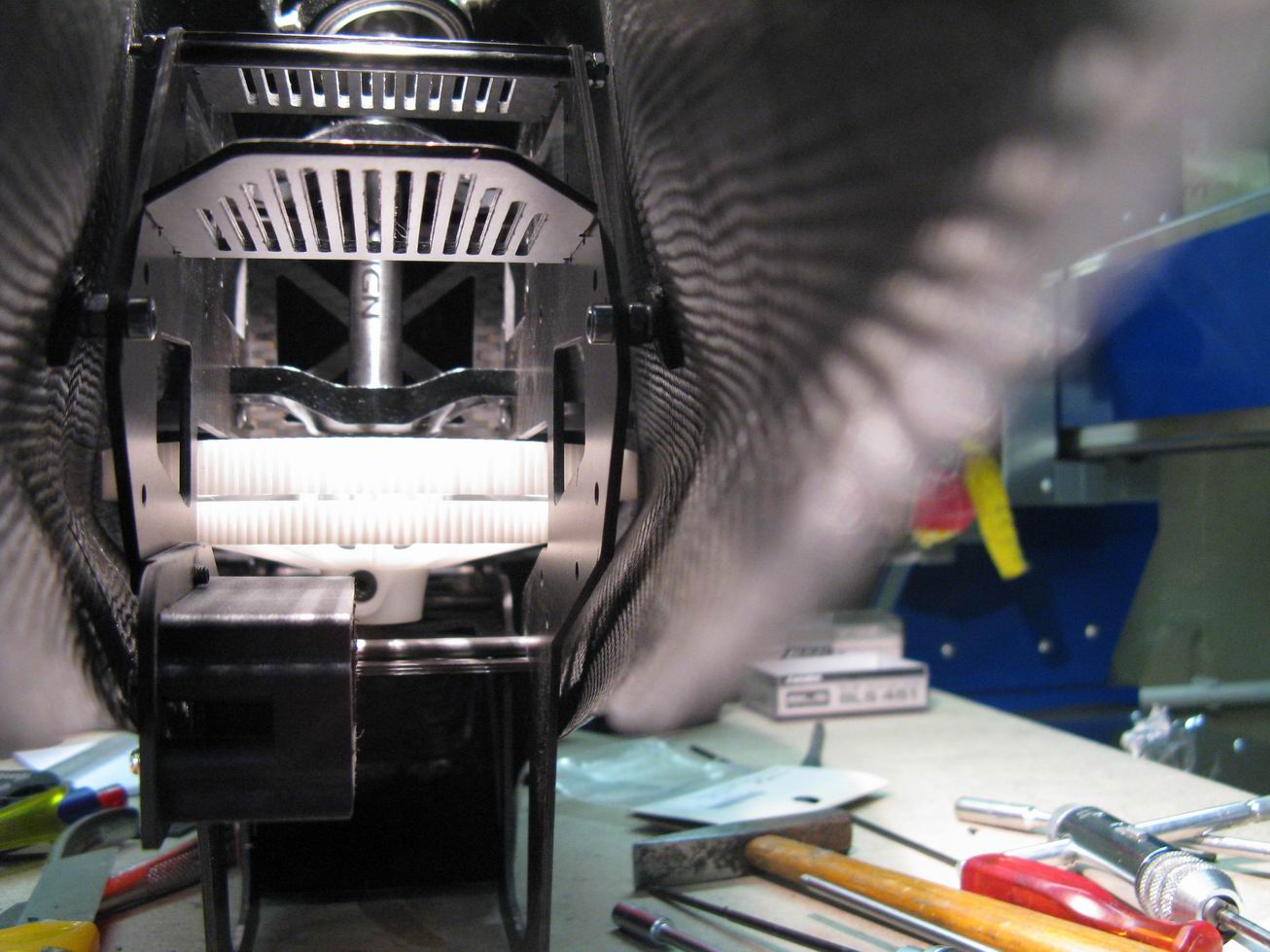

Ohne das Heckabtriebsgehäuse lässt es sich der Abstand von Zahnrad zur Haube wunderbar einstellen und kontrollieren



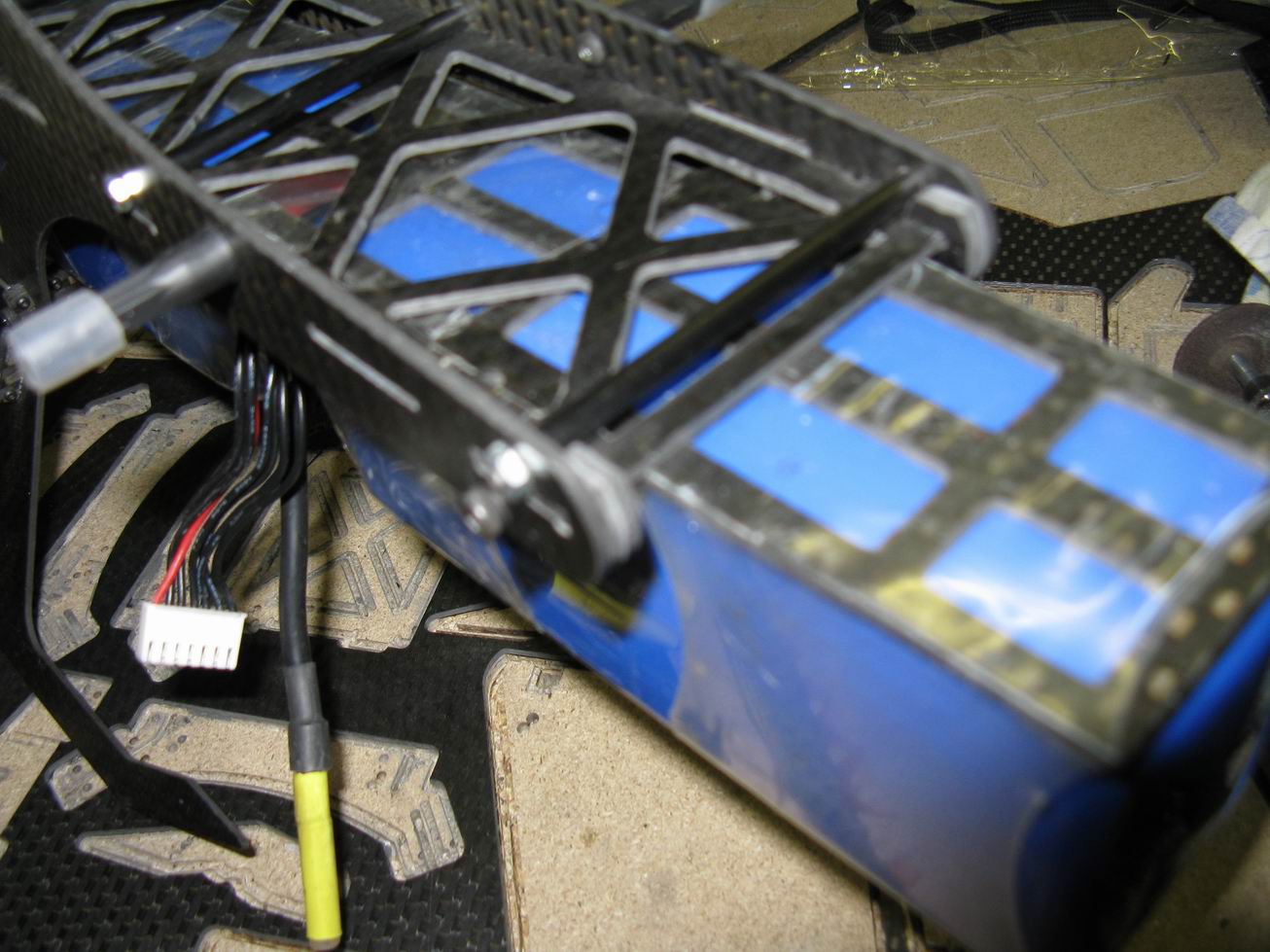

Für diejenigen die 2x6S fliegen gibt es auch zusätzlich, auf Wunsch, eine Akkuschiene, oder man kann die vom Suzi Hans weiterverwenden

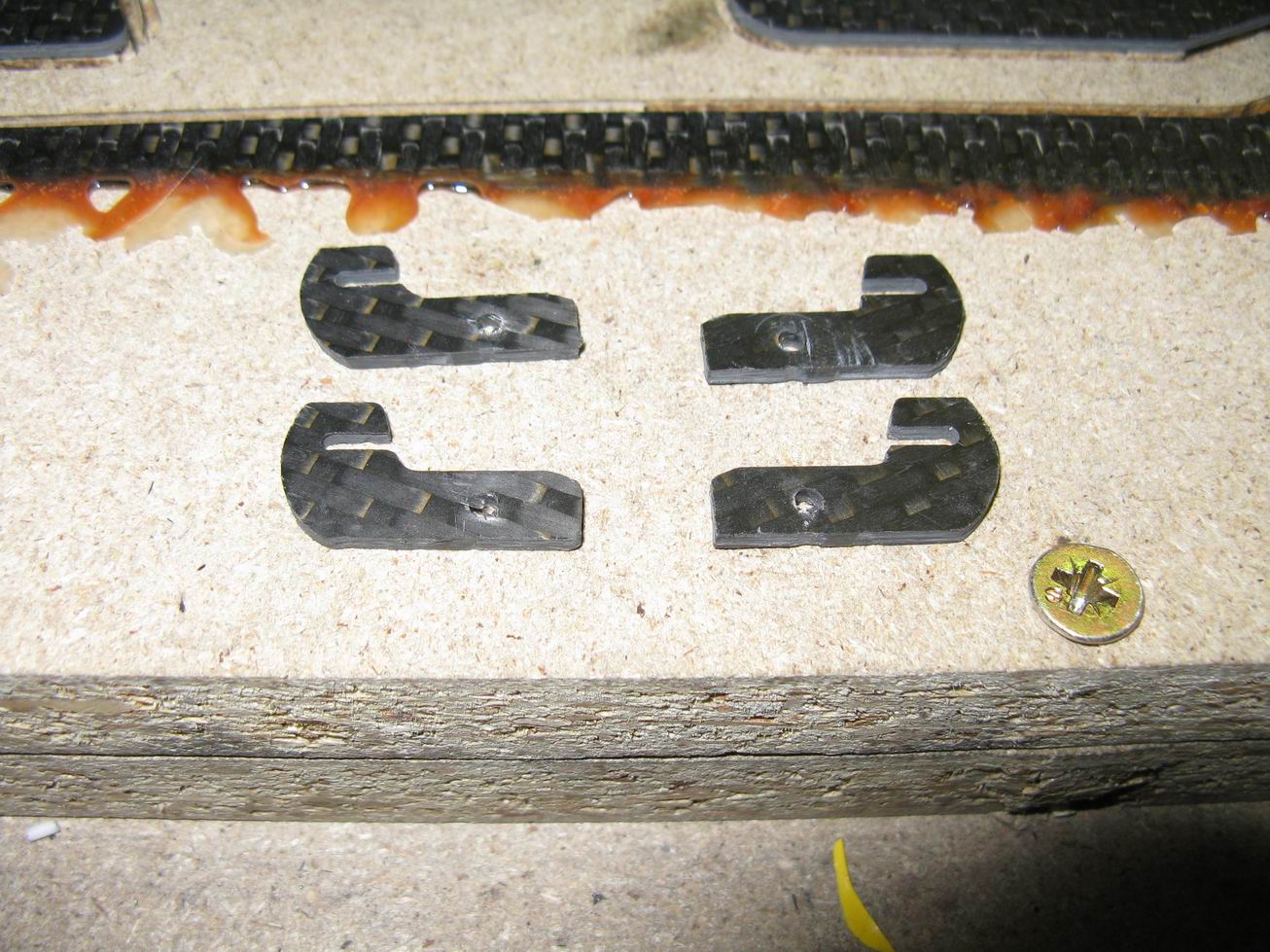

Montage der Akkuschiene Aretierung

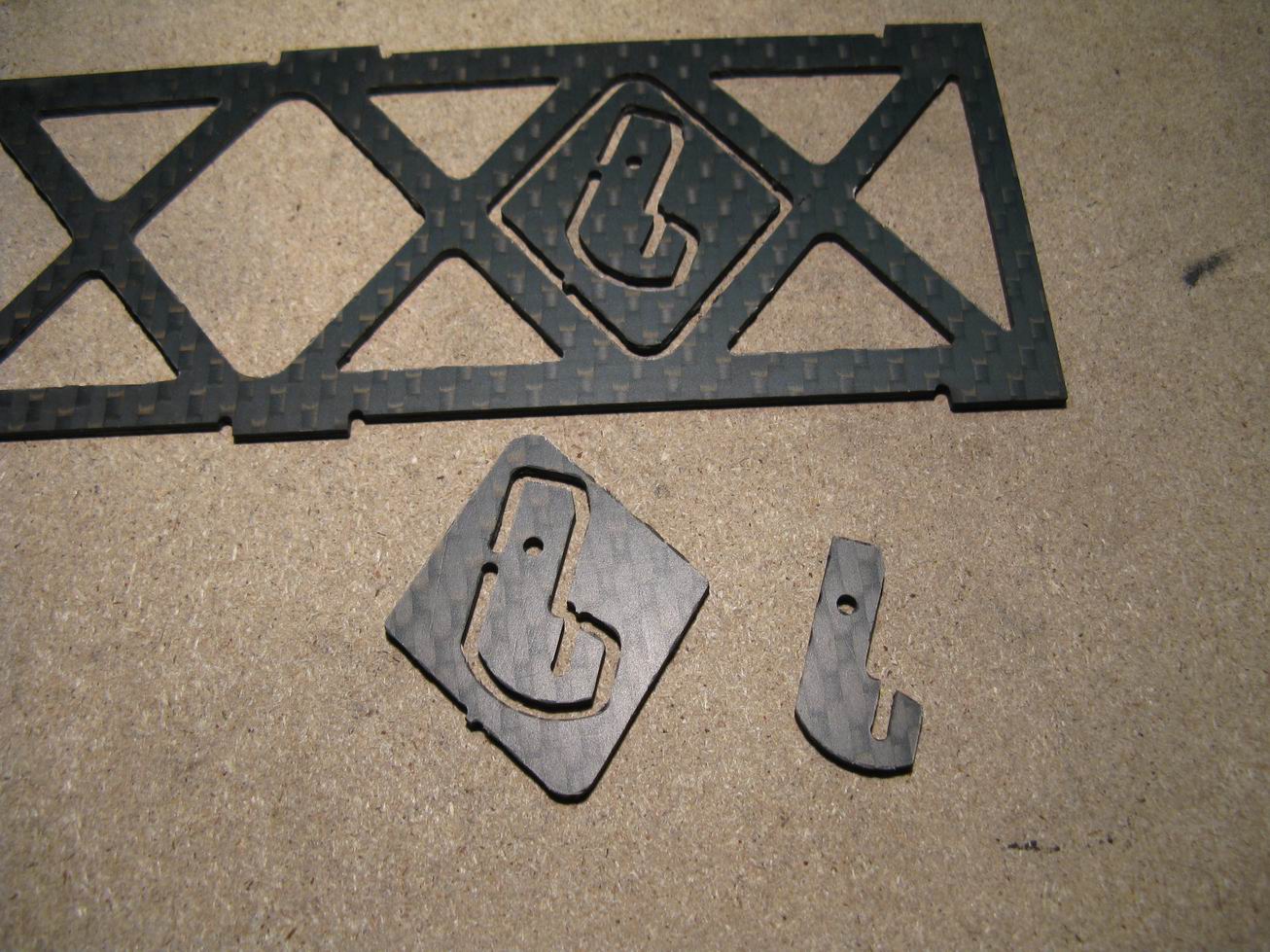

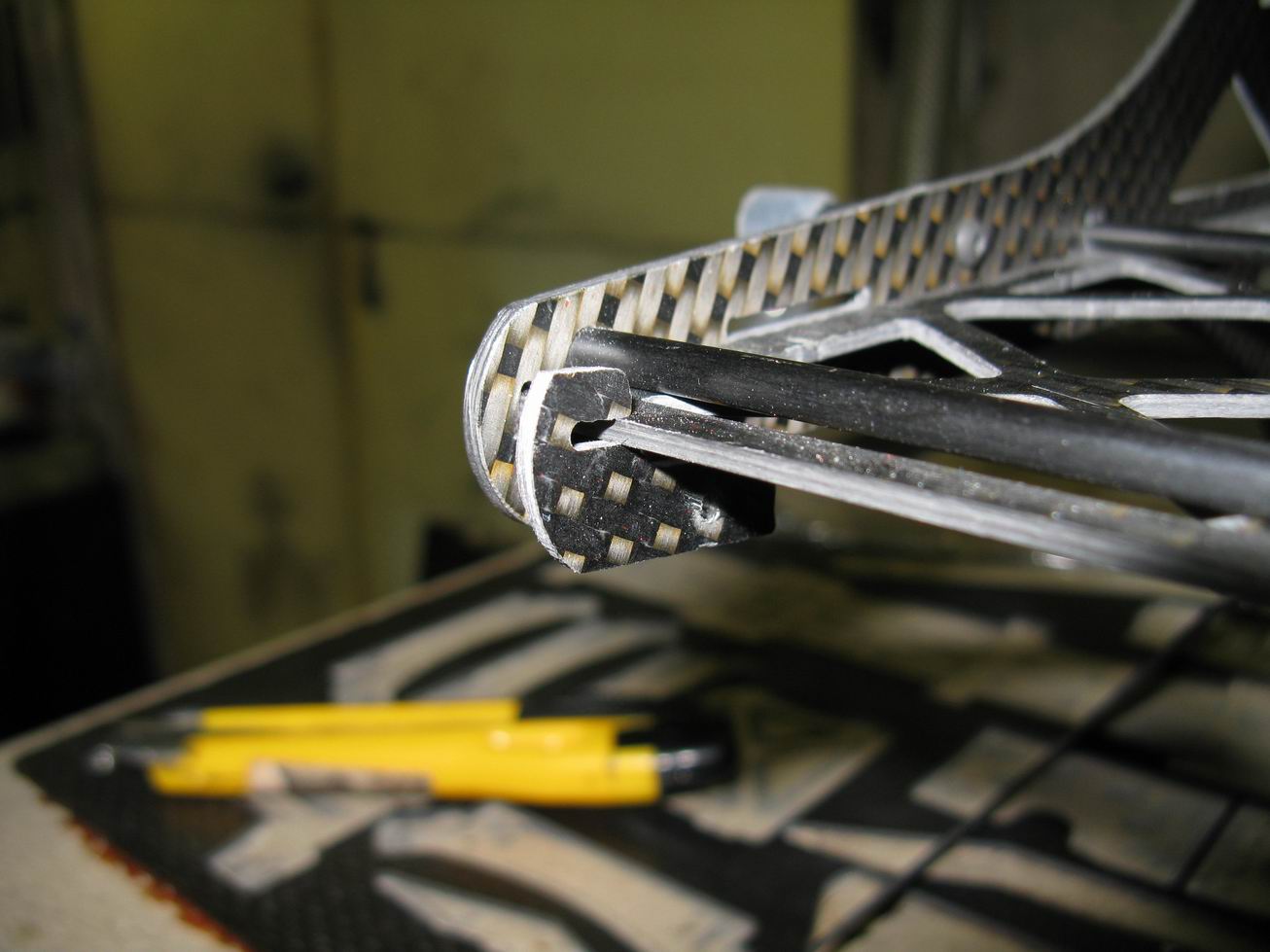

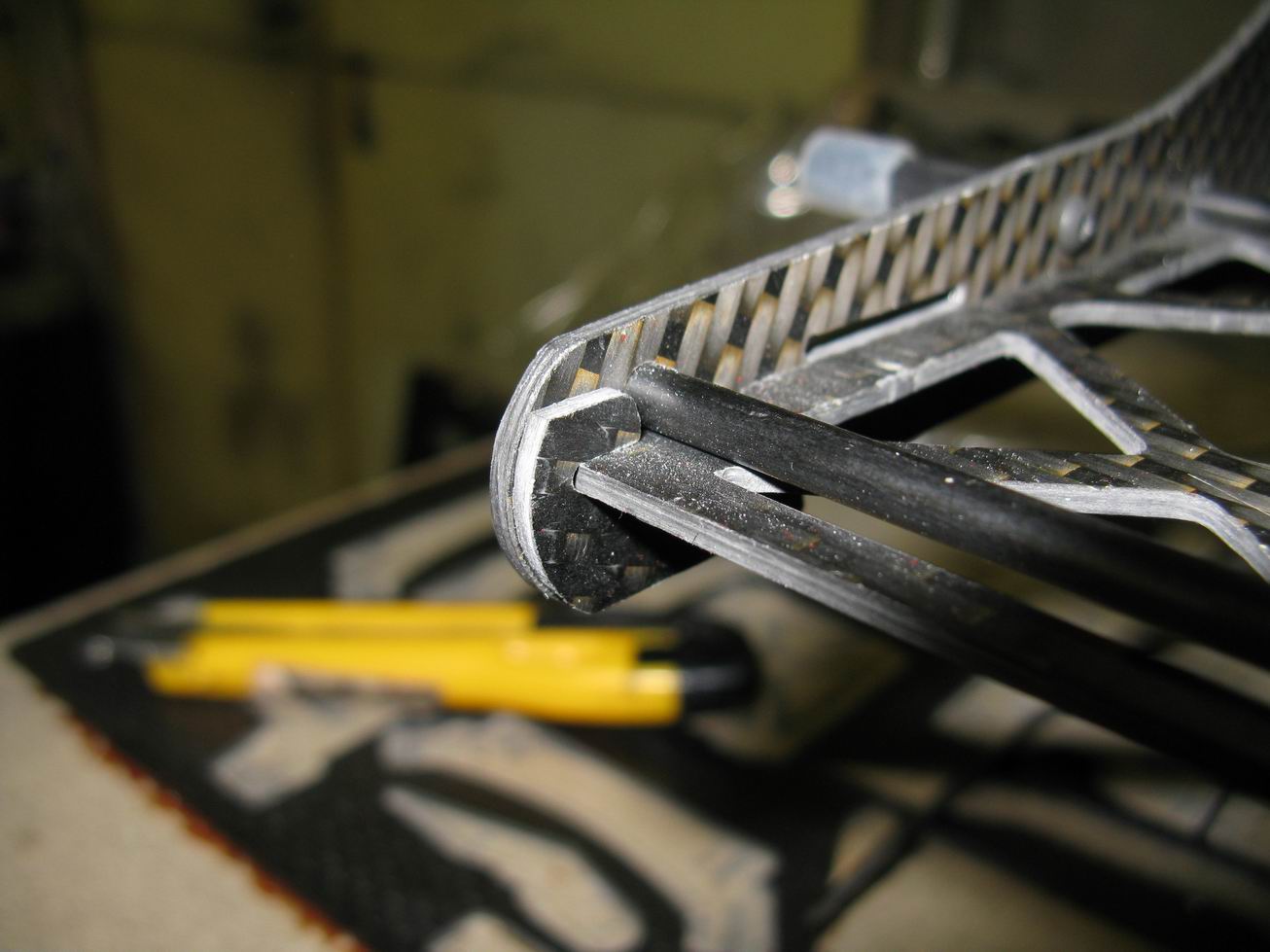

Hacken wie abgebildet aufstecken



Gewinde schneiden

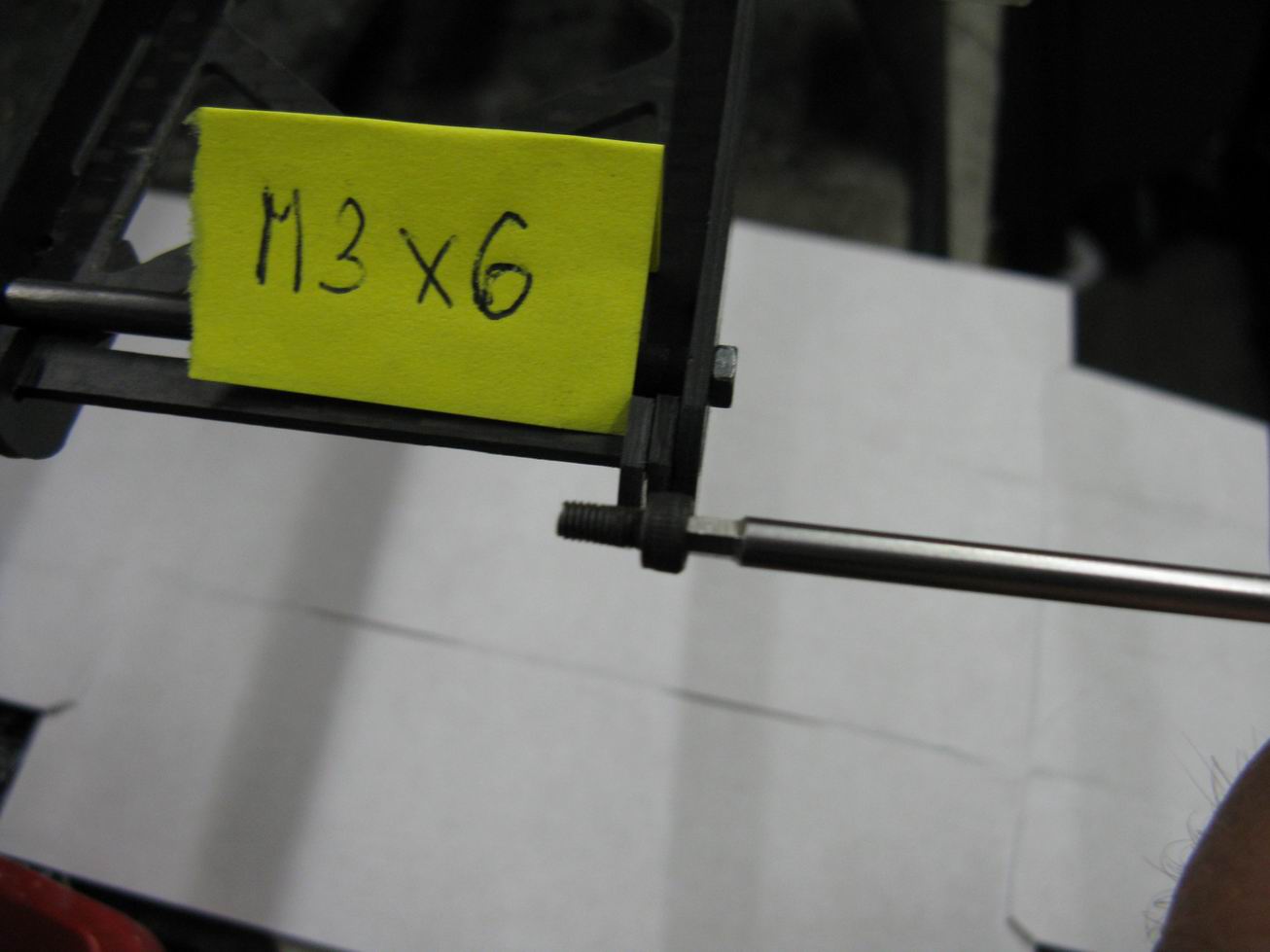

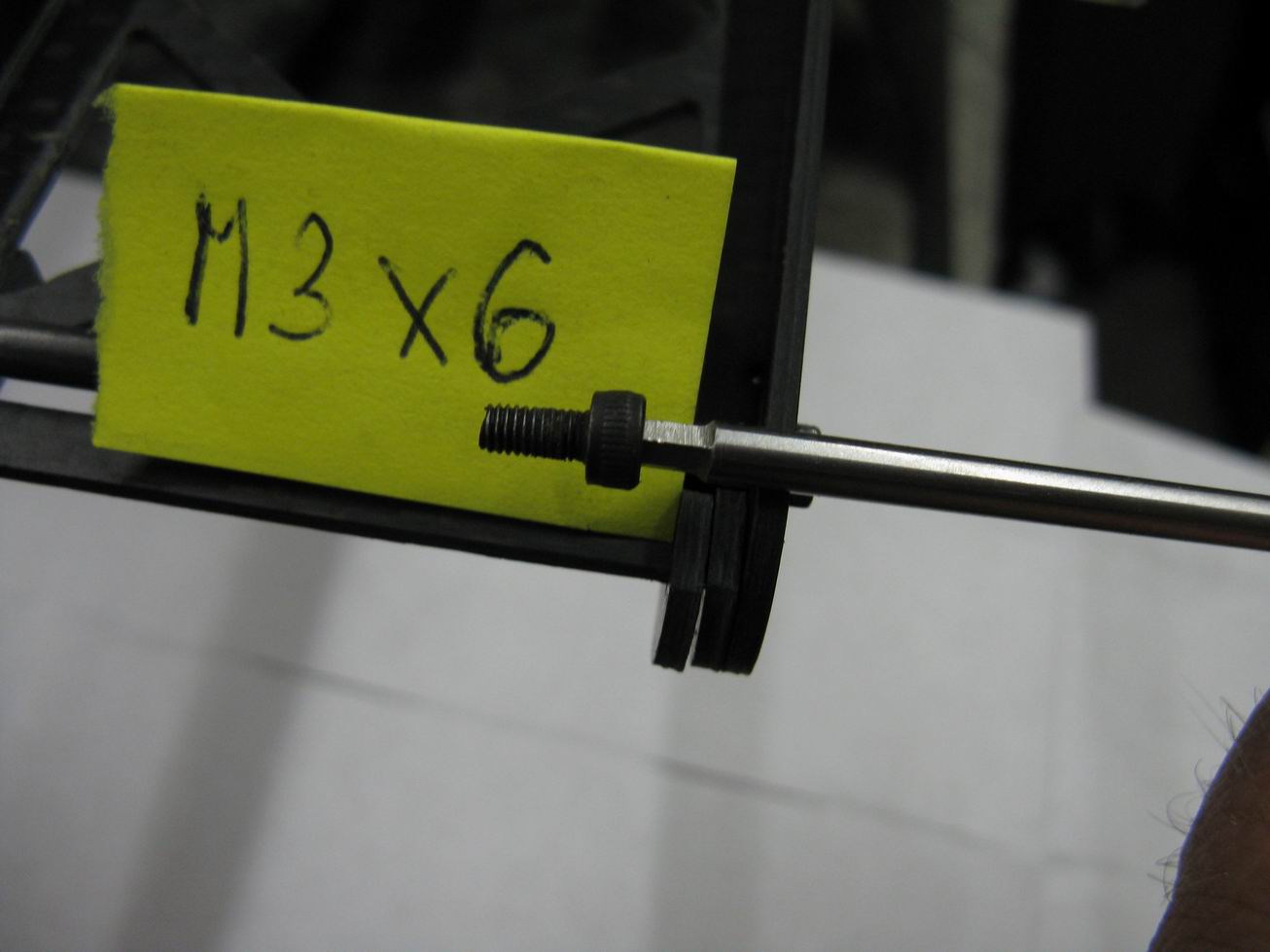

Mit M3x6mm Schrauben befestigen

Hierbei die Hacken mit einer Zange, beim Anschrauben, fest zusammen drücken



Wenn dann alles fertig aufgebaut, Schwerpunkt einstellen mit Hilfe der Nasen auf der Akkuschiene

Die nicht benötigten Nasen abtrennen

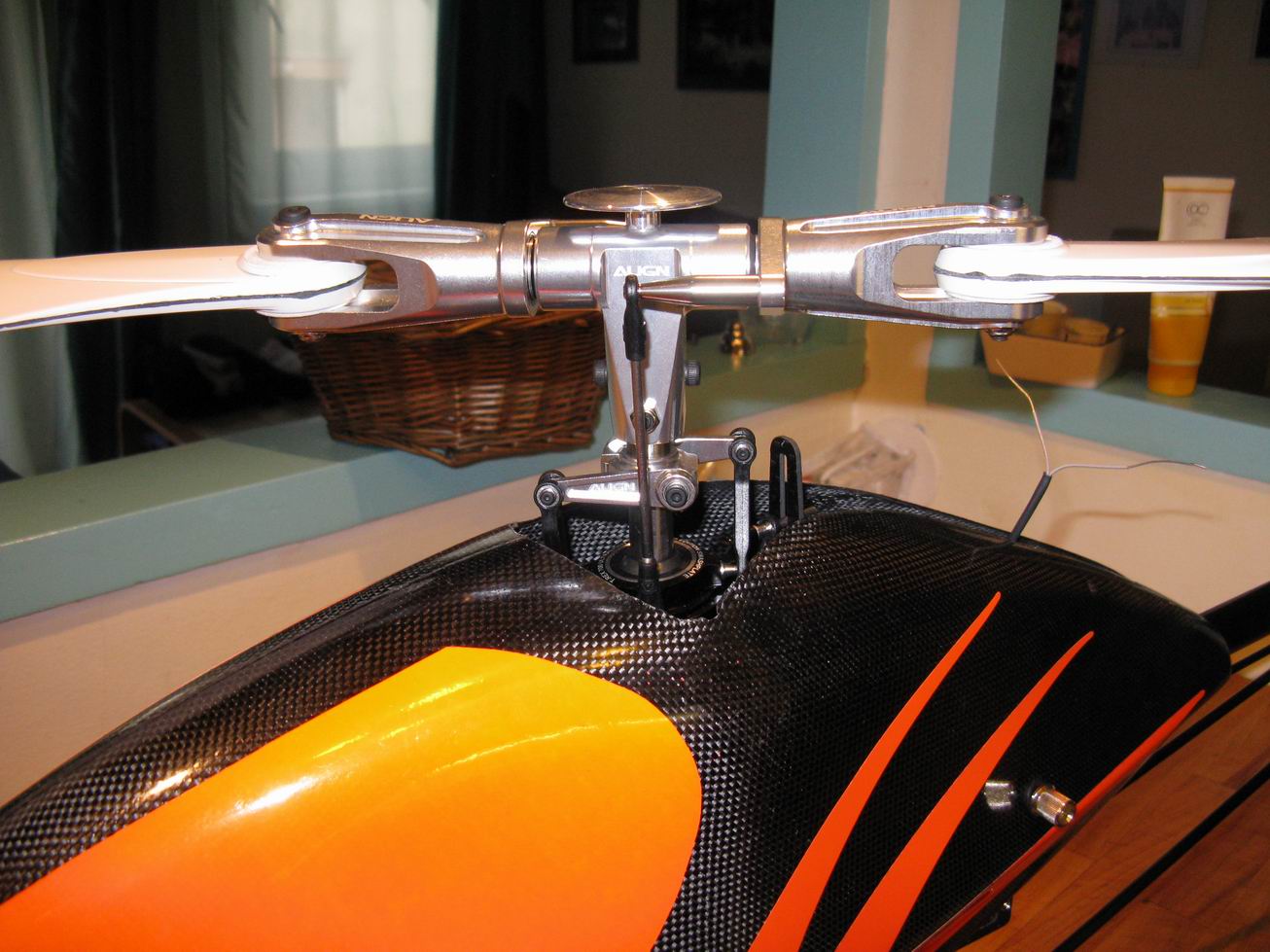

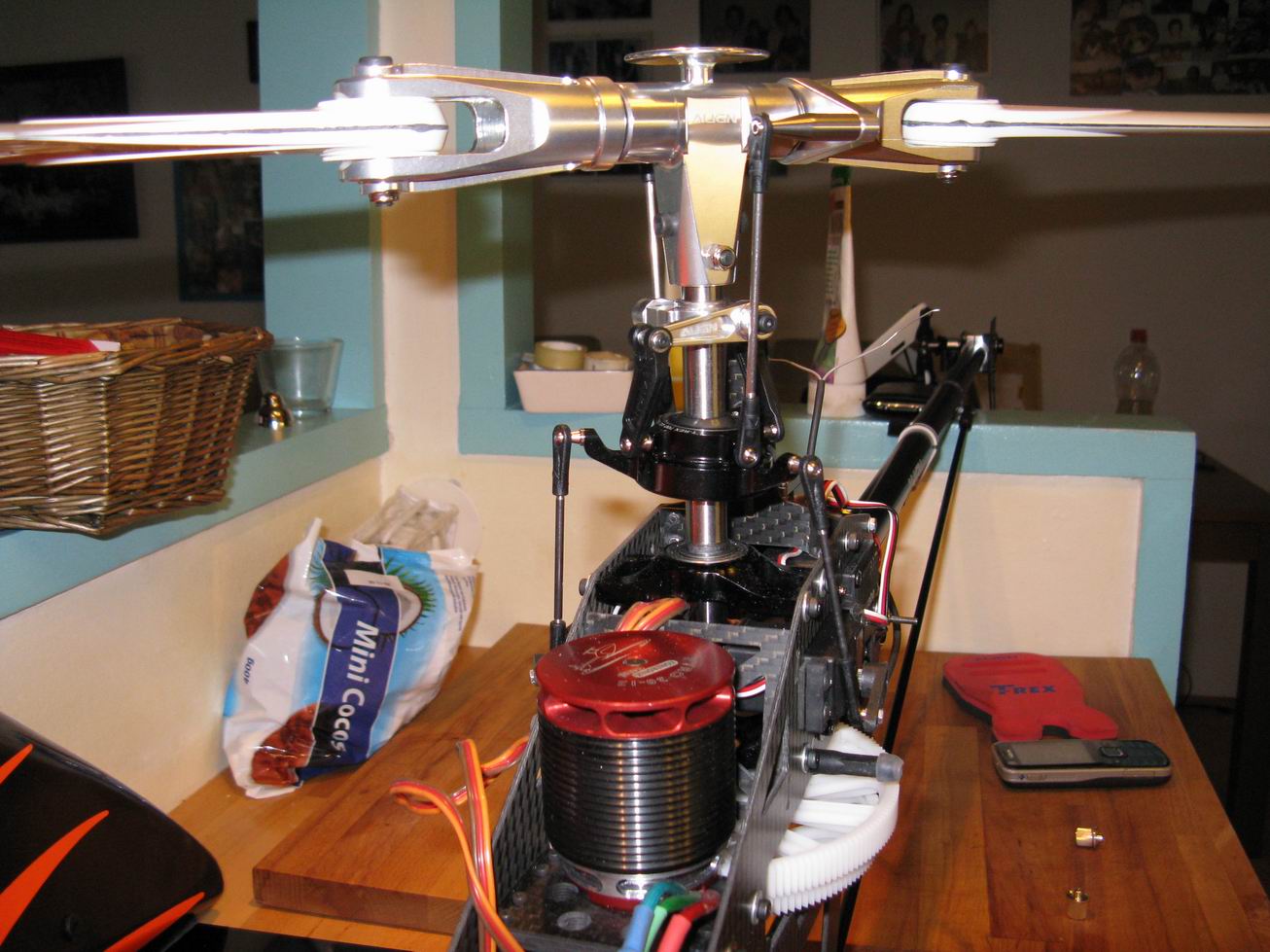

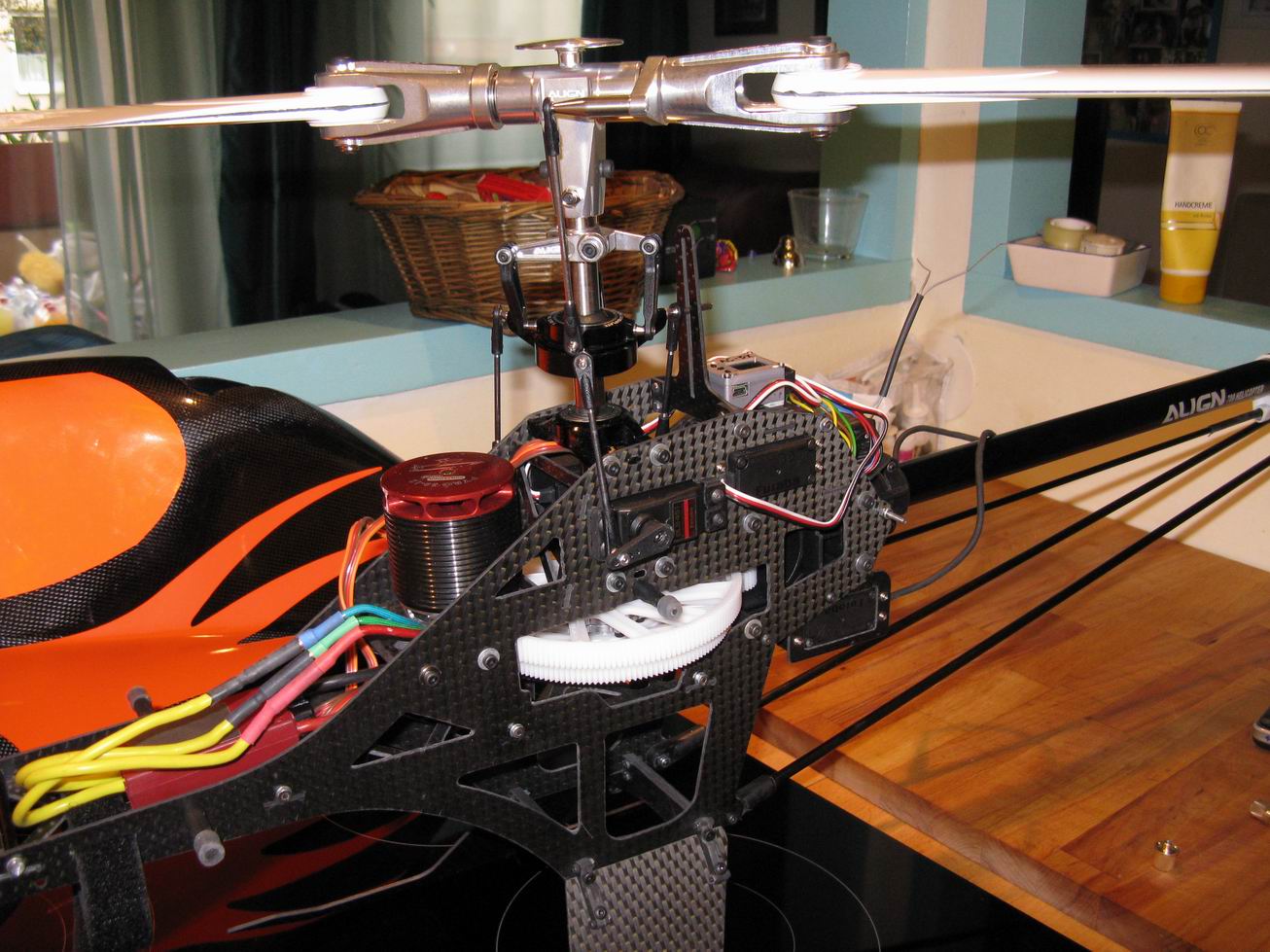

Mit Align FBL Kopf
